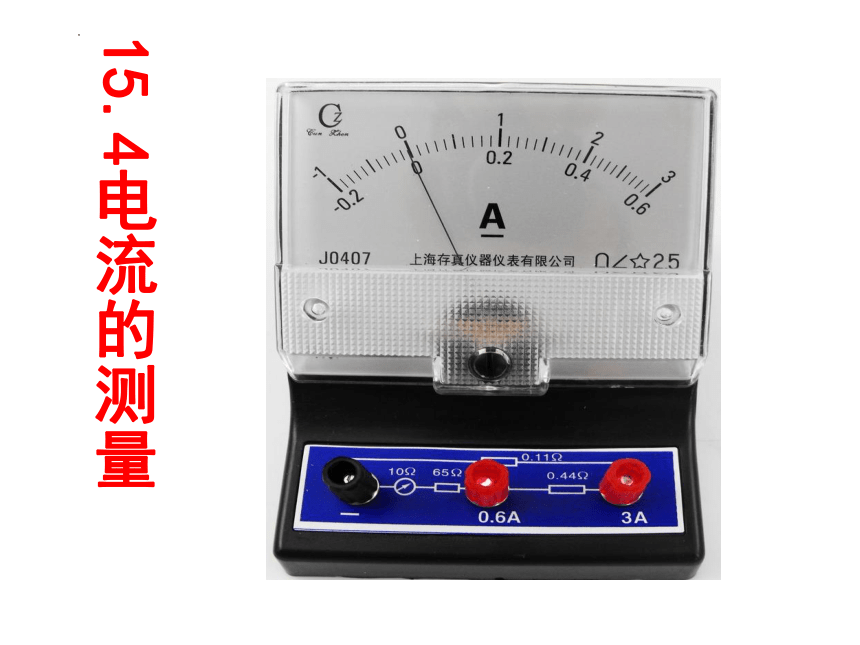

15.4电流的测量

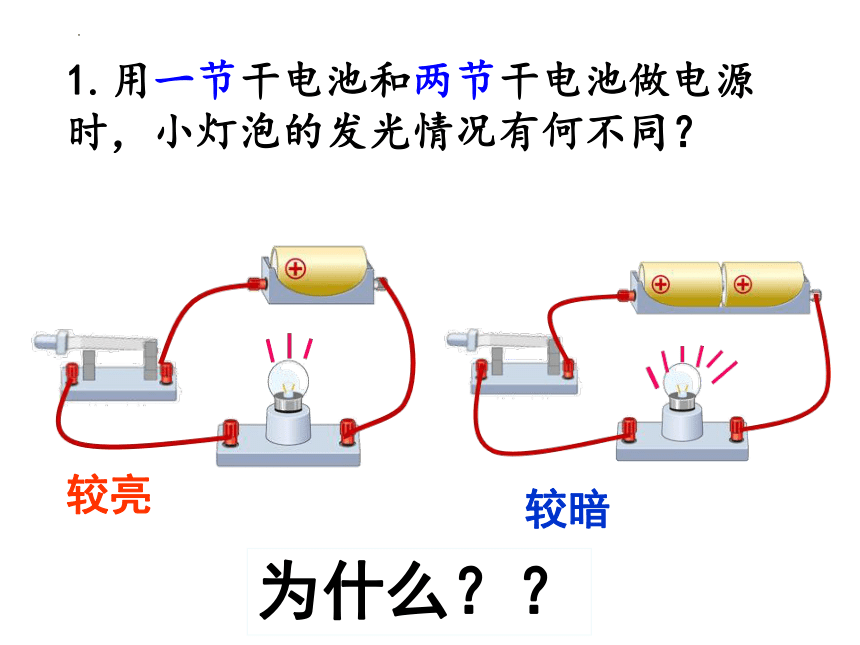

1.用一节干电池和两节干电池做电源时，小灯泡的发光情况有何不同？
为什么？？
较亮
较暗

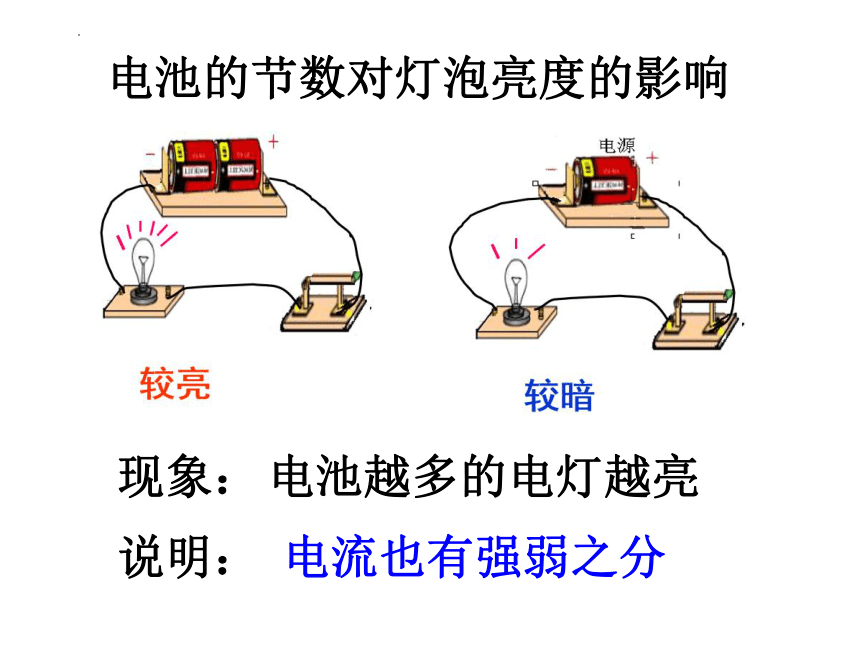

电池的节数对灯泡亮度的影响
现象：
说明：
电池越多的电灯越亮
电流也有强弱之分
一、电流的强弱

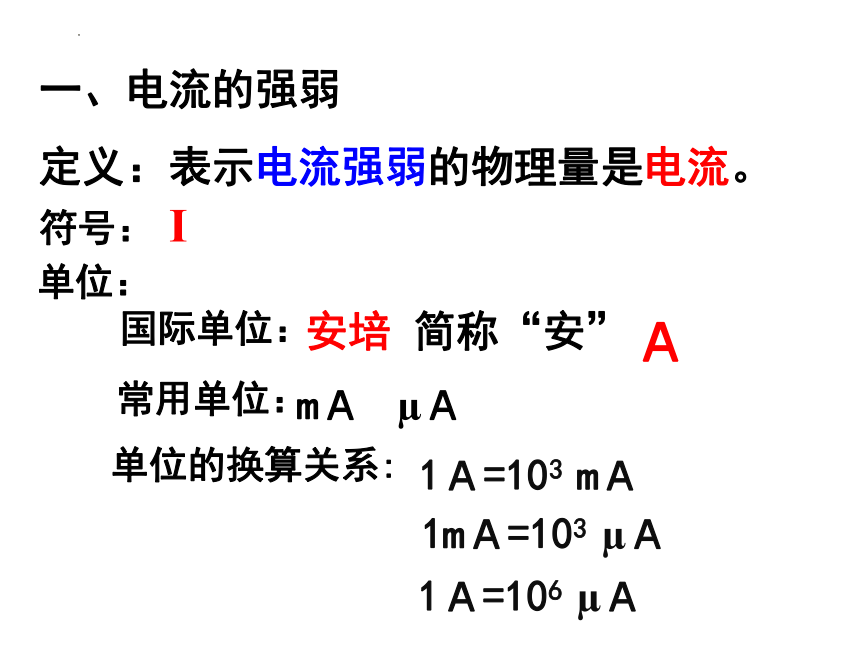

定义：表示电流强弱的物理量是电流。
Ａ
单位的换算关系:
国际单位：
安培 简称“安”
常用单位：
mＡ
Ａ
1Ａ=103 mＡ
1mＡ=103 Ａ
符号：
单位：
I
1Ａ=106 Ａ
通过一个灯泡的电流为0.2 A，等于 _______mA；某半导体收音机的电流为50 mA，等于 _______A；常用电冰箱的电流为1.2 A，等于__________ μA；计算器工作时的电流为80 μA，等于 __________A。
200
0.05
1.2×106
80×10-6

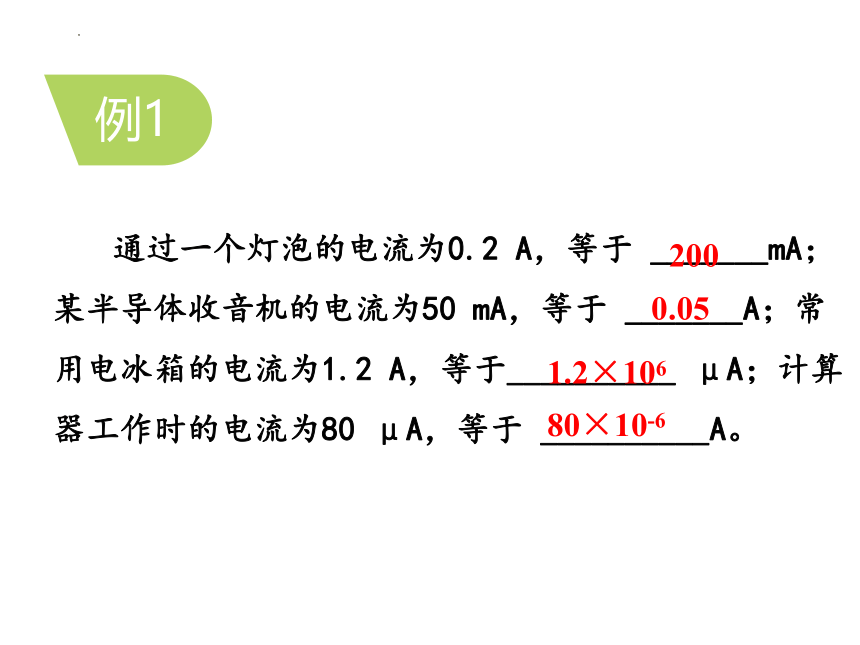

例1

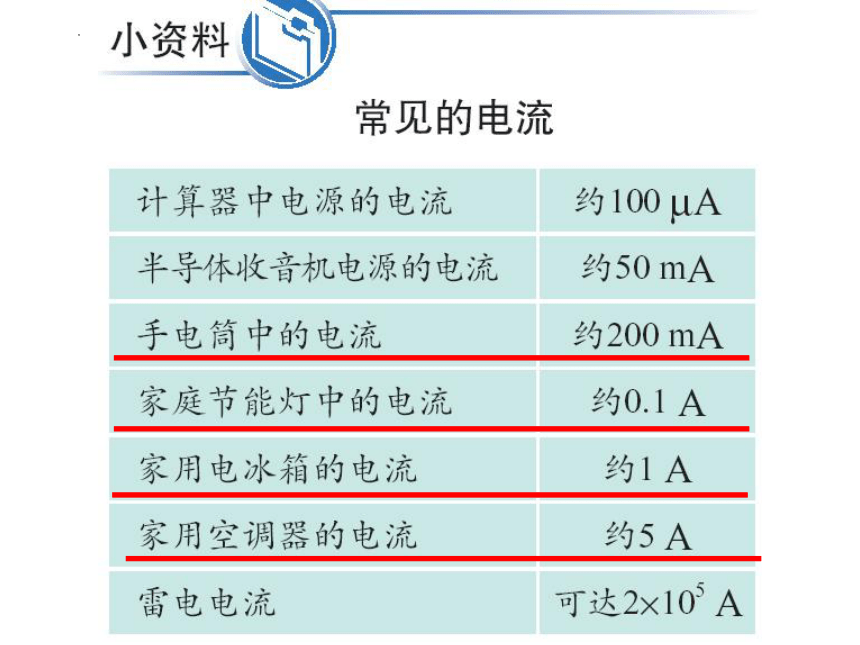

看课本：一些常用电器的电流值（正常工作时）

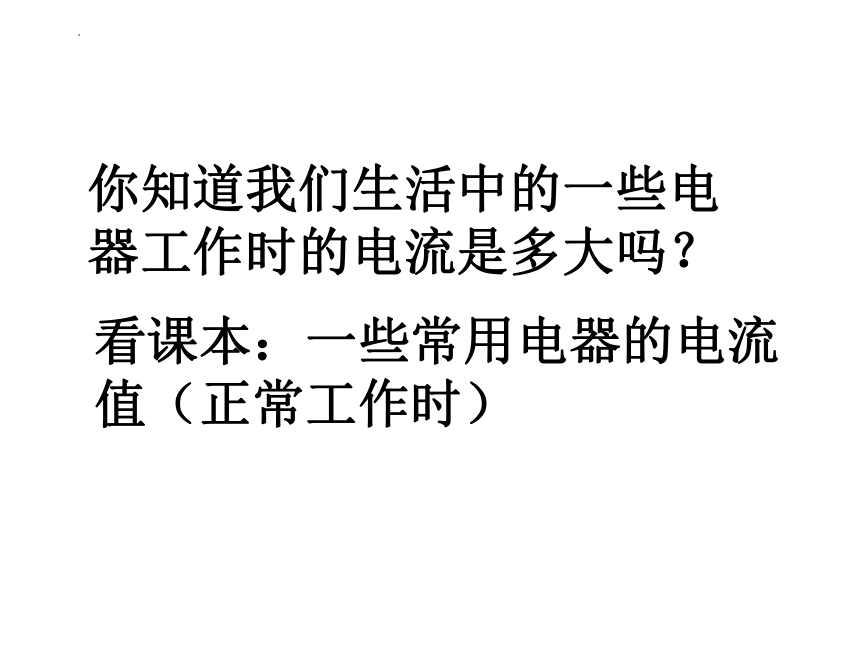

你知道我们生活中的一些电器工作时的电流是多大吗？
怎么办？

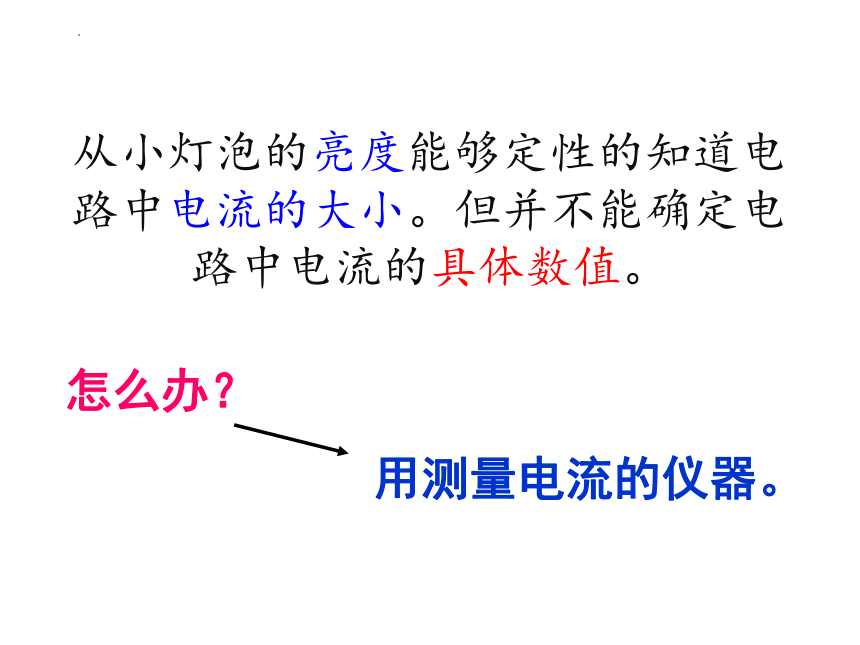

从小灯泡的亮度能够定性的知道电路中电流的大小。但并不能确定电路中电流的具体数值。
用测量电流的仪器。
二、电流表

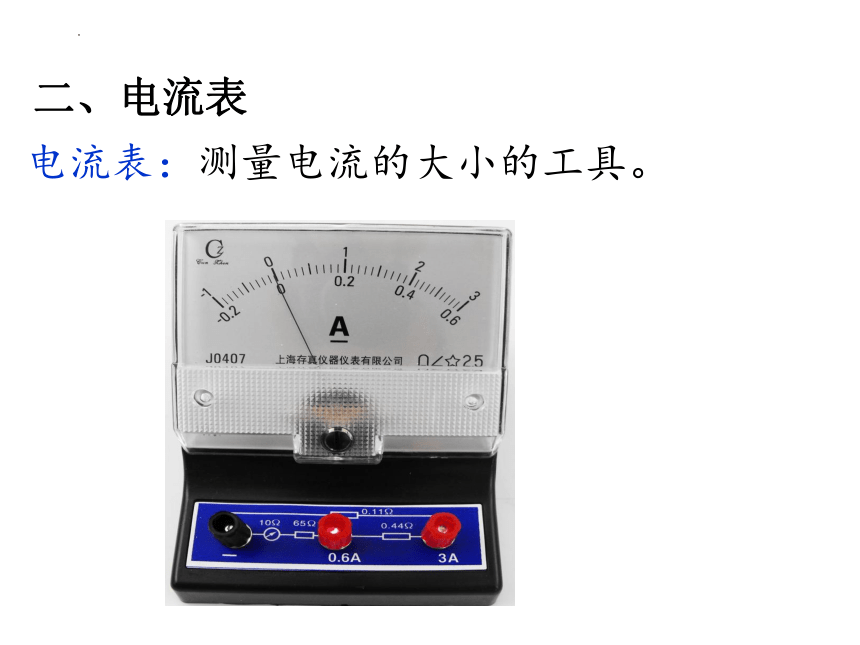

电流表：测量电流的大小的工具。
仔细观察电流表，观察表盘上的符号、刻度和接线柱旁边的符号各表示什么意思？
刻度盘
指针
接线柱
①结构：
A
②符号：
二、电流表
调零螺母
学校实验室用的电流表一般有 个接线柱， 个量程 ，分别是
和 。
三
两
“0~0.6A”
“0~3A”
双量程电流表
③量程：
二、电流表
（2）选标有“－”和“3”的接线柱：
量程为 ，分度值 。
（1）选标有“－”和“0.6”的接线柱：
量程为 分度值 。
0~0.6A
0.02A
0~3A
0.1A
④分度值：
二、电流表
电流表使用时注意哪些问题
调节点
调零：使用前检查指针是否指在零刻度
三、电流表的使用
串联：电流表应和被测的用电器串联.
三、电流表的使用
测量 L1的电流时电流表的接法
串联：电流表应和被测的用电器串联.
三、电流表的使用
正进负出：
三、电流表的使用
电流要从正接线柱流入，从负接线柱流出
在接电流表时要先估计电流的大小。若
待测电流小于0.6安，应选“-”和“0.6”接
线柱；若待测电流在0.6~3安之间，应
选“-”和“3”接线柱。
选择量程：用“试触法”选择正确的量程.
三、电流表的使用
选择量程：在不能预先估计被测电流大小的情况下，先选择大量程，再用开关试触，若大于0.6A就用3接线柱；若小于0.6A则用0.6接线柱。
三、电流表的使用
选择量程：用“试触法”选择正确的量程.
不能将电流表直接接到电源两极.
×
×
三、电流表的使用
电流表相当于导线，直接接到电源两极会造成短路
读数为: ；
量程: ；
读数:
三、电流表的使用
读数为: ；
量程: ；
读数:
三、电流表的使用
（3）由指针位置读出示数。
电流表的读数方法：
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
三、电流表的使用
电流表要和被测的用电器串联。
电流要从正接线柱流入，负接线柱流出（正进负出）
3.要正确选择电流表的量程。(试触法)
4.不允许把电流表直接连到电源的两极。
否则电流表会被损坏。
5.读数要先确定所选的量程、分度值，再读数
三、电流表的使用
如果想用电流表测量电路中通过灯泡L1 的电流，如图 所示的电路图中正确的是（ ）
B
例2
3. 甲、乙两个电流表的示数分别为_____A和______A。
1.6
甲
乙
0.46
例3
电流
单位：安培，符号：A
测量：电流表
构造：两个量程，三个接线柱
使用：串联、正进负出、选择量程、读数：
