电阻

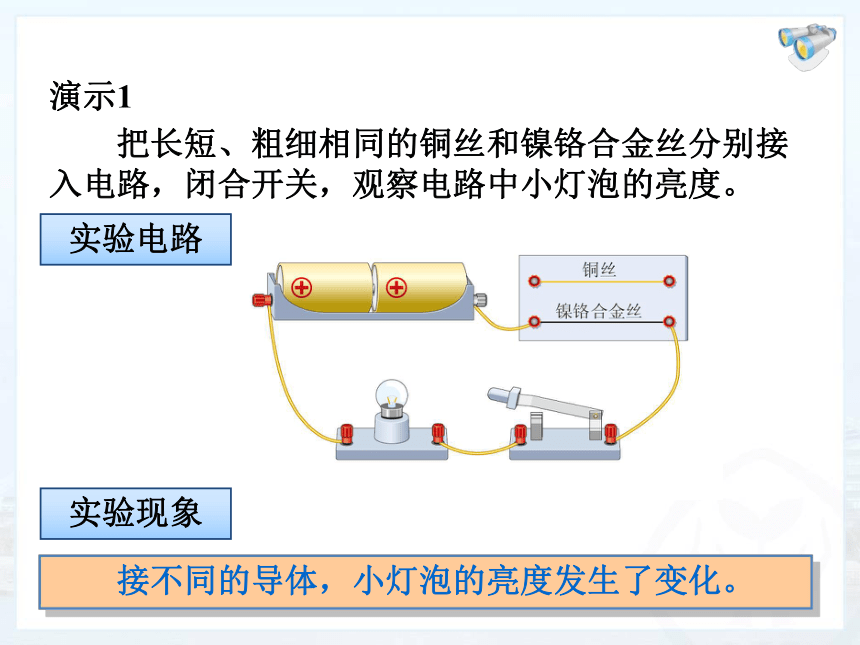

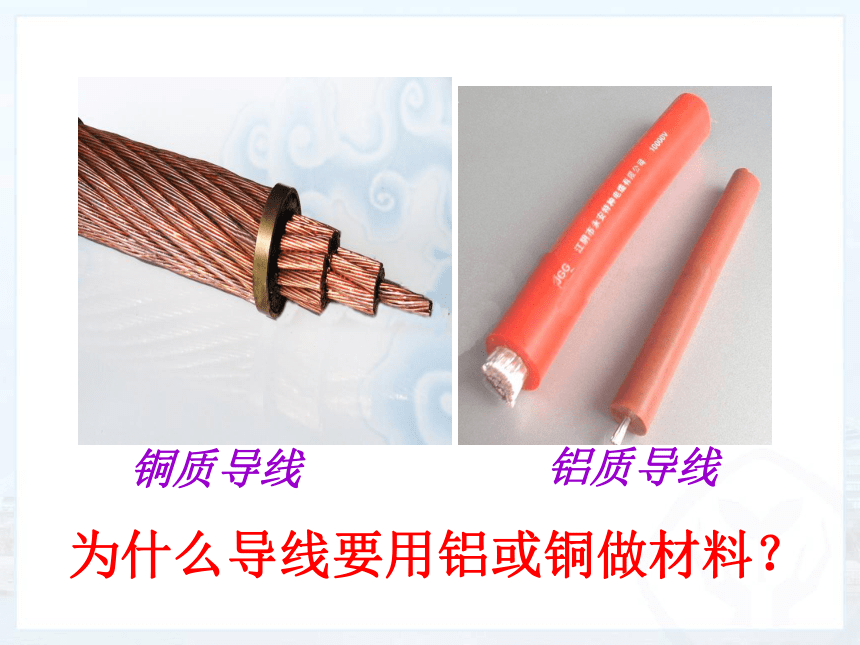

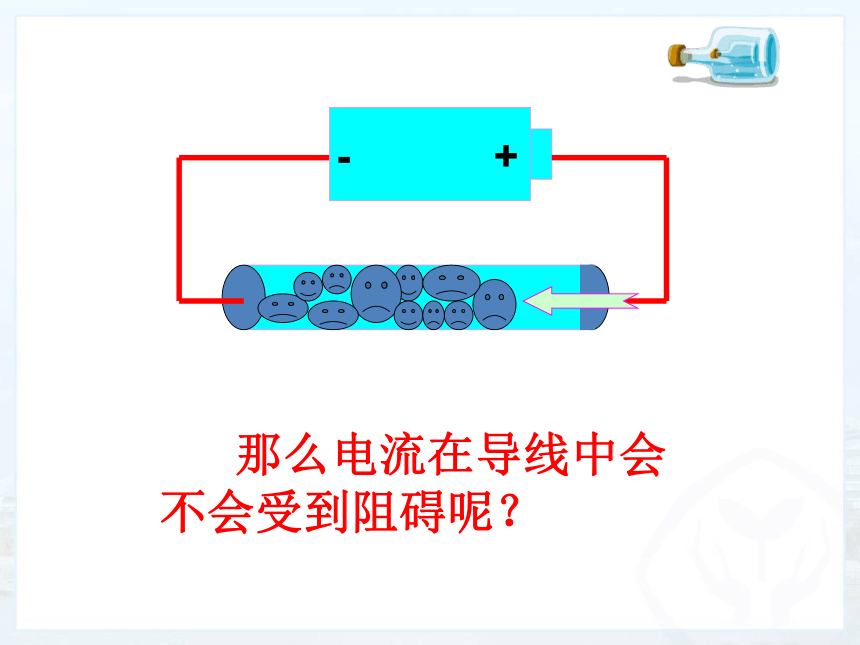

课件25张PPT。电 阻 第十六章 第３节 那么电流在导线中会不会受到阻碍呢？为什么导线要用铝或铜做材料？铝质导线铜质导线　　导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？演示1　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。　　接不同的导体，小灯泡的亮度发生了变化。实验电路实验现象　　在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。实验电路实验现象　　把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；

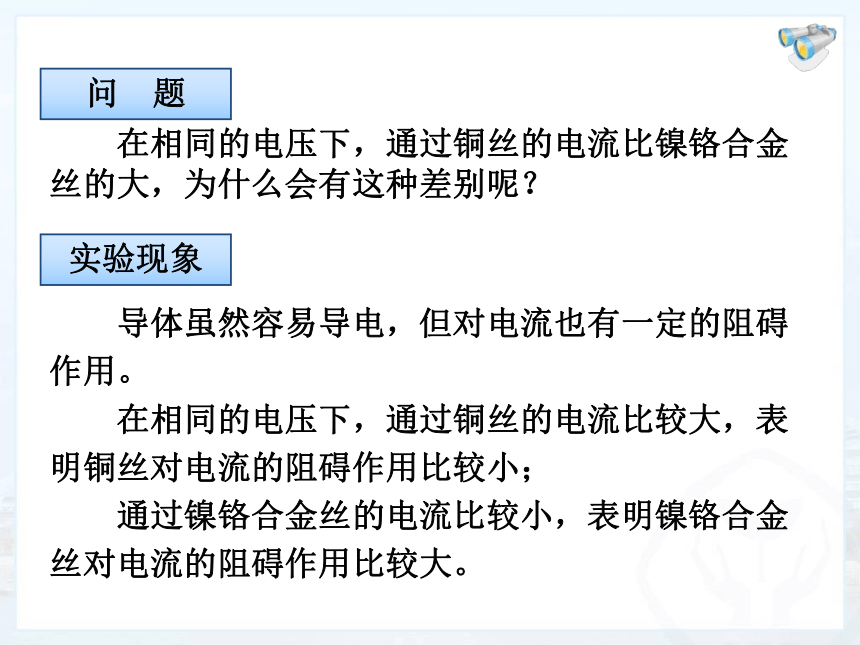

　　把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 　　演示2　　导体虽然容易导电，但对电流也有一定的阻碍作用。
　　在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；
　　通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。　　在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？实验现象问　题　　1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
　　导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
　　2．单位：欧姆（ohm），简称欧，符号Ω。
　　3．电阻的单位还有：兆欧（MΩ）
　　　　　　　　　　　 千欧（kΩ）
　　换算关系是：
　　1 kΩ = 1 000 Ω= 103 Ω
　　1 MΩ = 1 000 000 Ω=106 Ω一、电阻　　4．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。●电阻的大小是否跟导线的长度有关；
●电阻的大小是否跟导线的粗细有关；
●其他因素。在材料一定的情况下，电阻的大小还和哪些因素有关？二、探究影响电阻大小的因素问　题猜　想实验方案 我们选用相同材料制作的导体，仍用前面的实验装置研究。1．探究电阻与导体长度的关系实验1：电阻是否与导体的长度有关　　导体的电阻与长度有关。
　　材料、横截面积相同，导体越长，电阻越大。　　实验1的结论：2．探究电阻与导体横截面积的关系实验2：电阻与导体横截面积是否有关　　导体的电阻与横截面积有关；
　　材料、长度相同，导体的横截面积越大，电阻越小。　　实验2的结论：实验3：电阻还与温度有关加热　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。1.常见的电阻值人的双手间（干燥） 1 000~5 000 ?
人的双手间（潮湿） 200~800 ?
照明灯泡（工作时） 100~2 000 ?
实验用小灯泡 5~50 ?
实验室用的导线（每根） 0.01~0.1 ? 2.几种长1m、横截面积1mm2的金属导线在20℃时的电阻值：　　1．一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______欧。
解析：
　　电阻大小为10欧，是这个导体本身的属性，与导体是否连在电路中，两端是否有电压，其中是否有电流都无关。练一练　　2．简要回答下列问题：　　（1）高压线的绝缘子（如图）为什么用陶瓷材料而不用玻璃？练一练　　（2）铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？　　（3）为什么不能用湿手操作电器？　　3. A、B两根完全一样的导线，长度都是1 m。把A剪去一半，剩下的一半跟B相比，哪个电阻大？把A剩下的一半再拉长到 1 m跟B相比，哪个电阻大？ 练一练　　1．物理学中，用电阻来表示导体对电流阻碍作用的大小。　　3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。 　　2．电阻的单位是欧姆，简称欧，符号Ω。课堂小结
