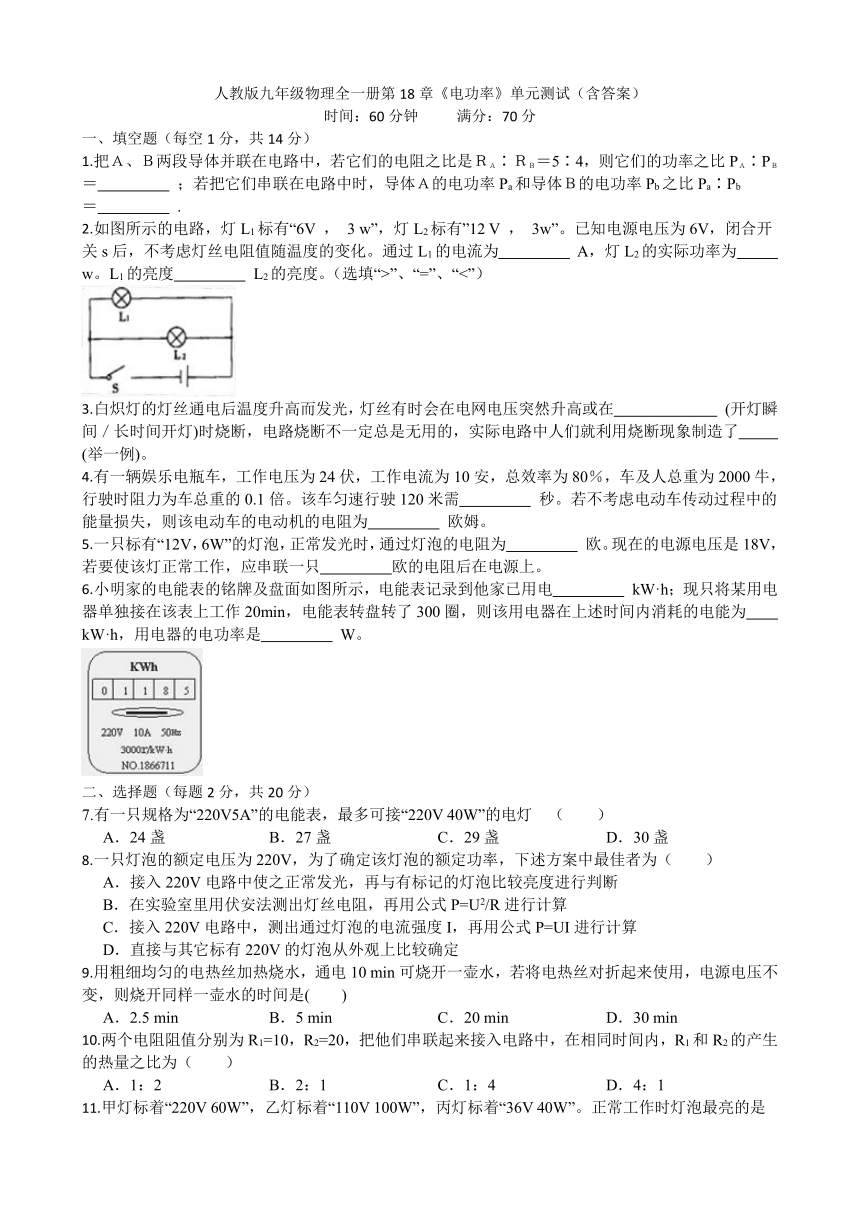

人教版九年级物理全一册第18章《电功率》单元测试（含答案）

人教版九年级物理全一册第18章《电功率》单元测试（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.把Ａ、Ｂ两段导体并联在电路中，若它们的电阻之比是ＲＡ∶ＲＢ＝5∶4，则它们的功率之比PＡ∶PＢ＝　 　 ；若把它们串联在电路中时，导体Ａ的电功率Pa和导体Ｂ的电功率Pb之比Pa∶Pb＝　 　 .
2.如图所示的电路，灯L1标有“6V ， 3 w”，灯L2标有”12 V ， 3w”。已知电源电压为6V，闭合开关s后，不考虑灯丝电阻值随温度的变化。通过L1的电流为　 　 A，灯L2的实际功率为　 　 w。L1的亮度　 　 L2的亮度。（选填“>”、“=”、“<”）
3.白炽灯的灯丝通电后温度升高而发光，灯丝有时会在电网电压突然升高或在　 　 (开灯瞬间／长时间开灯)时烧断，电路烧断不一定总是无用的，实际电路中人们就利用烧断现象制造了　 　 (举一例)。
4.有一辆娱乐电瓶车，工作电压为24伏，工作电流为10安，总效率为80％，车及人总重为2000牛，行驶时阻力为车总重的0.1倍。该车匀速行驶120米需　 　 秒。若不考虑电动车传动过程中的能量损失，则该电动车的电动机的电阻为　 　 欧姆。
5.一只标有“12V，6W”的灯泡，正常发光时，通过灯泡的电阻为　 　 欧。现在的电源电压是18V，若要使该灯正常工作，应串联一只　 　欧的电阻后在电源上。
6.小明家的电能表的铭牌及盘面如图所示，电能表记录到他家已用电　 　 kW·h；现只将某用电器单独接在该表上工作20min，电能表转盘转了300圈，则该用电器在上述时间内消耗的电能为　 　kW·h，用电器的电功率是　 　 W。
二、选择题（每题2分，共20分）
7.有一只规格为“220V5A”的电能表，最多可接“220V 40W”的电灯　（　　）
A．24盏 B．27盏 C．29盏 D．30盏
8.一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳者为（　　）
A．接入220V电路中使之正常发光，再与有标记的灯泡比较亮度进行判断
B．在实验室里用伏安法测出灯丝电阻，再用公式P=U2/R进行计算
C．接入220V电路中，测出通过灯泡的电流强度I，再用公式P=UI进行计算
D．直接与其它标有220V的灯泡从外观上比较确定
9.用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是(　　)
A．2.5 min B．5 min C．20 min D．30 min
10.两个电阻阻值分别为R1=10，R2=20，把他们串联起来接入电路中，在相同时间内，R1和R2的产生的热量之比为（　　）
A．1：2 B．2：1 C．1：4 D．4：1

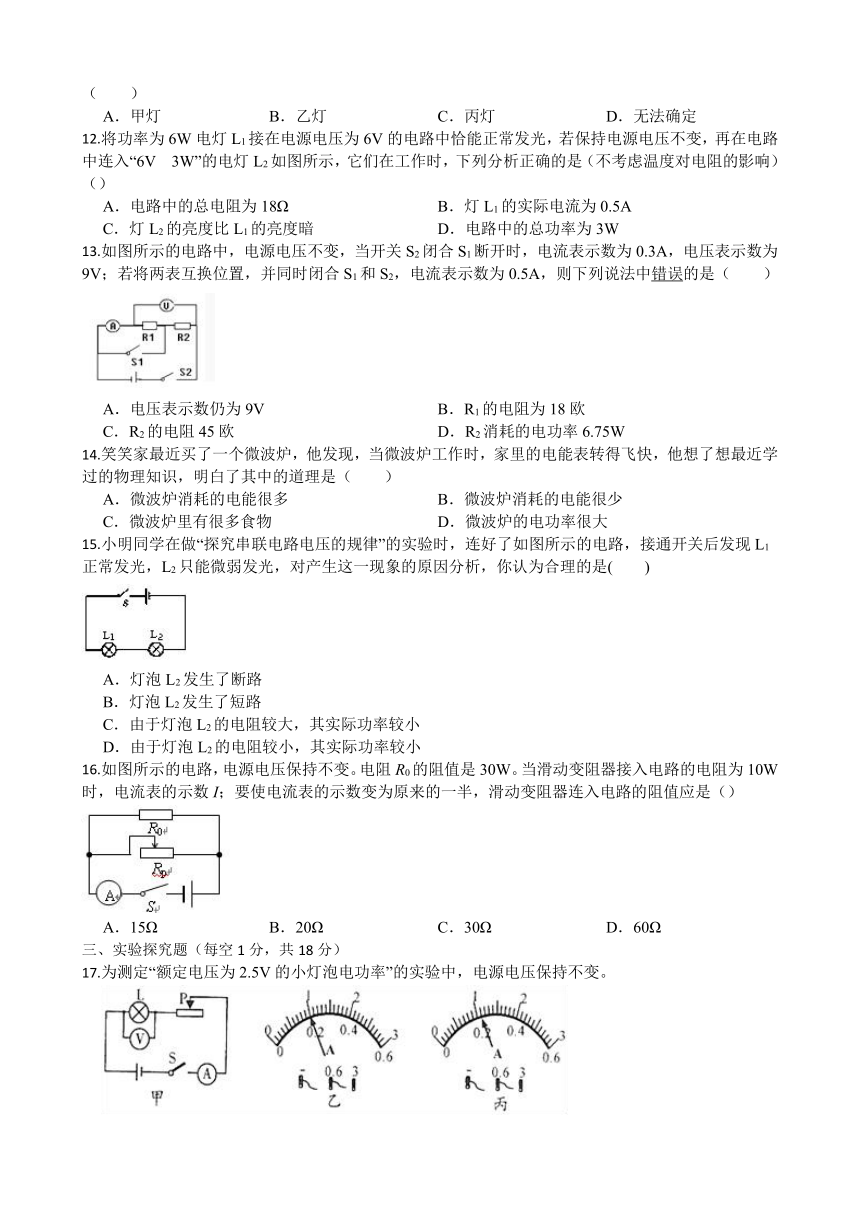

11.甲灯标着“220V 60W”，乙灯标着“110V 100W”，丙灯标着“36V 40W”。正常工作时灯泡最亮的是（　　）
A．甲灯 B．乙灯 C．丙灯 D．无法确定
12.将功率为6W电灯L1接在电源电压为6V的电路中恰能正常发光，若保持电源电压不变，再在电路中连入“6V 3W”的电灯L2如图所示，它们在工作时，下列分析正确的是（不考虑温度对电阻的影响）（）
A．电路中的总电阻为18Ω B．灯L1的实际电流为0.5A
C．灯L2的亮度比L1的亮度暗 D．电路中的总功率为3W
13.如图所示的电路中，电源电压不变，当开关S2闭合S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则下列说法中错误的是（　　）
A．电压表示数仍为9V B．R1的电阻为18欧
C．R2的电阻45欧 D．R2消耗的电功率6.75W
14.笑笑家最近买了一个微波炉，他发现，当微波炉工作时，家里的电能表转得飞快，他想了想最近学过的物理知识，明白了其中的道理是（　　）
A．微波炉消耗的电能很多 B．微波炉消耗的电能很少
C．微波炉里有很多食物 D．微波炉的电功率很大
15.小明同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是(　　)
A．灯泡L2发生了断路
B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
16.如图所示的电路，电源电压保持不变。电阻R0的阻值是30W。当滑动变阻器接入电路的电阻为10W时，电流表的示数I；要使电流表的示数变为原来的一半，滑动变阻器连入电路的阻值应是（）
A．15Ω B．20Ω C．30Ω D．60Ω
三、实验探究题（每空1分，共18分）
17.为测定“额定电压为2.5V的小灯泡电功率”的实验中，电源电压保持不变。
（1）如图甲所示，连接电路时开关应处于　 　状态。实验时，若无论怎样移动滑动变阻器的滑片，小灯泡始终不亮，但电压表有示数，电流表示数几乎为零，则故障的原因可能是　 　（选填“电流表与导线”或“灯泡与灯座”）接触不良。
（2）故障排除后，闭合开关，变阻器滑片P在某处时，电压表示数为2V，电流表示数如图乙所示。若想测量小灯泡的额定功率，应将滑动变阻器的滑片P向　 　端（选填“左”或“右”）移动。
（3）当小灯泡正常发光时，电流表示数如图丙所示，其值为　 　A，通电20s小灯泡消耗的电能为　 　J。
（4）把这样的两个灯泡串联在电压为4V的电路中，电路的总功率为　 　W。
18.在“测定小灯泡的功率”的实验中。电源电压为，小灯泡额定电压为、电阻约为。
（1）请将甲图电路连接完整　 　，连接电路时开关应 　 　；
（2）小明闭合开关。移动滑片到某点时，电压表示数如图乙所示为 　 　，则此时灯泡消耗的实际功率 　 　额定功率（选填“”、“ ”或“” ）；
（3）小明继续移动滑动变阻器的滑片，记下多组对应的电压表和电流表的示数，并绘制成I～U图象（丙），根据图象，可计算出小灯泡的额定功率是 　 　W；
（4）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐 　 　（选填“增大”、“减小”或“不变”）。
19.小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。
（1）实验中，必须取　 　（填“质量”或“体积”）相等的甲、乙两种液体；
（2）实验中，用　 　（填序号）间接反映液体吸收热量的多少，从而用来判断液体的吸热能力，这种研究物理问题的方法是　 　；
A．通电时间 B．温度计示数的变化
（3）下表是某次的实验数据，分析可知　 　（选填“甲”或“乙”）液体的吸热能力较强；
物质 质量（g） 初始温度（℃） 加热时间（min） 最终温度（℃）
液体甲 150 20 3 45
液体乙 150 20 3 68
（4）若想用该装置来探究电流产生的热量与电阻的关系，则甲、乙两瓶中的液体应该是　 　液体，电阻丝的阻值　 　（选填“相同”或“不同”）。
四、计算题（每题9分，共18分）
20.小致家的电暖炉上标有“220V 1100W”的字样，求：
（1）正常工作时通过电暖炉炉丝的电流。
（2）该电暖炉正常工作100s产生的热量。
21.．图甲是具有高温、低温两挡的电热饭盒，电阻R1=200Ω，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。求：
（1）高温档功率是多少？
（2）高温挡加热10min，不计热量损失，可以将2kg饭菜升高的温度是多少？[饭菜的比热容 取 3×103J/（kg·℃）]
（3）如果低温挡工作时的实际功率是40W，则实际电压是多少？
答案
1.4：5；5：4
2.0.5；0.75；大于
3.开灯瞬间；保险丝
4.125；0.48
5.24；12
6.118.5；0.1；300
7.B8.C9.A10.A11.B12.A13.C14.D15.D16.C
17.（1）断开；灯泡与灯座 （2）左 （3）0.22；11 （4）0.8
18.（1）；断开 （2）2.2；< （3）0.5 （4）增大
19.（1）质量 （2）B；转换法 （3）甲 （4）同种；不同
20.（1）解：解：电暖炉上标有“220V 1100W”的字样，表示电暖炉的额定电压为220V ，额定功率为1100W，根据P=UI，正常工作时通过电暖炉炉丝的电流
答：正常工作时通过电暖炉炉丝的电流为5A；
（2）解：该电暖炉正常工作100s产生的热量Q=W=Pt=1100W×100s=1.1×105J
答：该电暖炉正常工作100s产生的热量为1.1×105J。
21.（1）解：当开关接2时，电热饭盒处于高温挡，此时电路中只接入R1，由公式P=UI变形可得，所以高温挡功率为
答：高温档功率是242W；
（2）解：高温挡加热10min产生的热量为Q=W=Pt=242W×10×60s=1.452×105J
由Q=cmt变形可得，所以可以将2kg饭菜升高的温度
答：可以将2kg饭菜升高的温度是24.2℃；
（3）解：当开关接1时，电热饭盒处于低温挡，此时R1和R2串联，由题意可知，R2的电阻为R2=4R1=4×200Ω=800Ω
由公式变形得，所以，当低温挡工作时的实际功率是40W时，实际电压为
答：如果低温挡工作时的实际功率是40W，则实际电压是200V。
