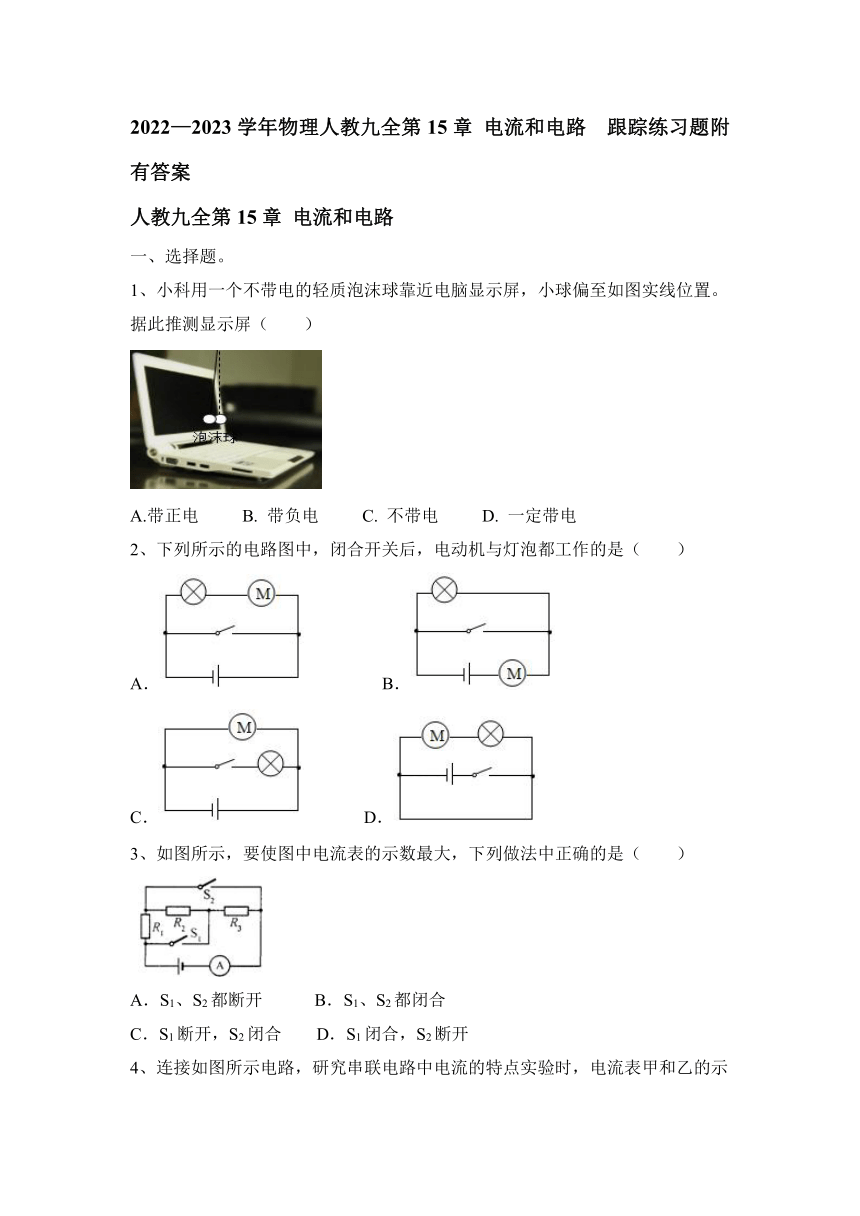

2022—2023学年物理人教九全第15章 电流和电路 跟踪练习题（有答案）

2022—2023学年物理人教九全第15章 电流和电路 跟踪练习题附有答案
人教九全第15章 电流和电路
一、选择题。
1、小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（ ）
A.带正电 B. 带负电 C. 不带电 D. 一定带电
2、下列所示的电路图中，闭合开关后，电动机与灯泡都工作的是（　　）
A． B．
C． D．
3、如图所示，要使图中电流表的示数最大，下列做法中正确的是（　　）
A．S1、S2都断开 B．S1、S2都闭合
C．S1断开，S2闭合 D．S1闭合，S2断开

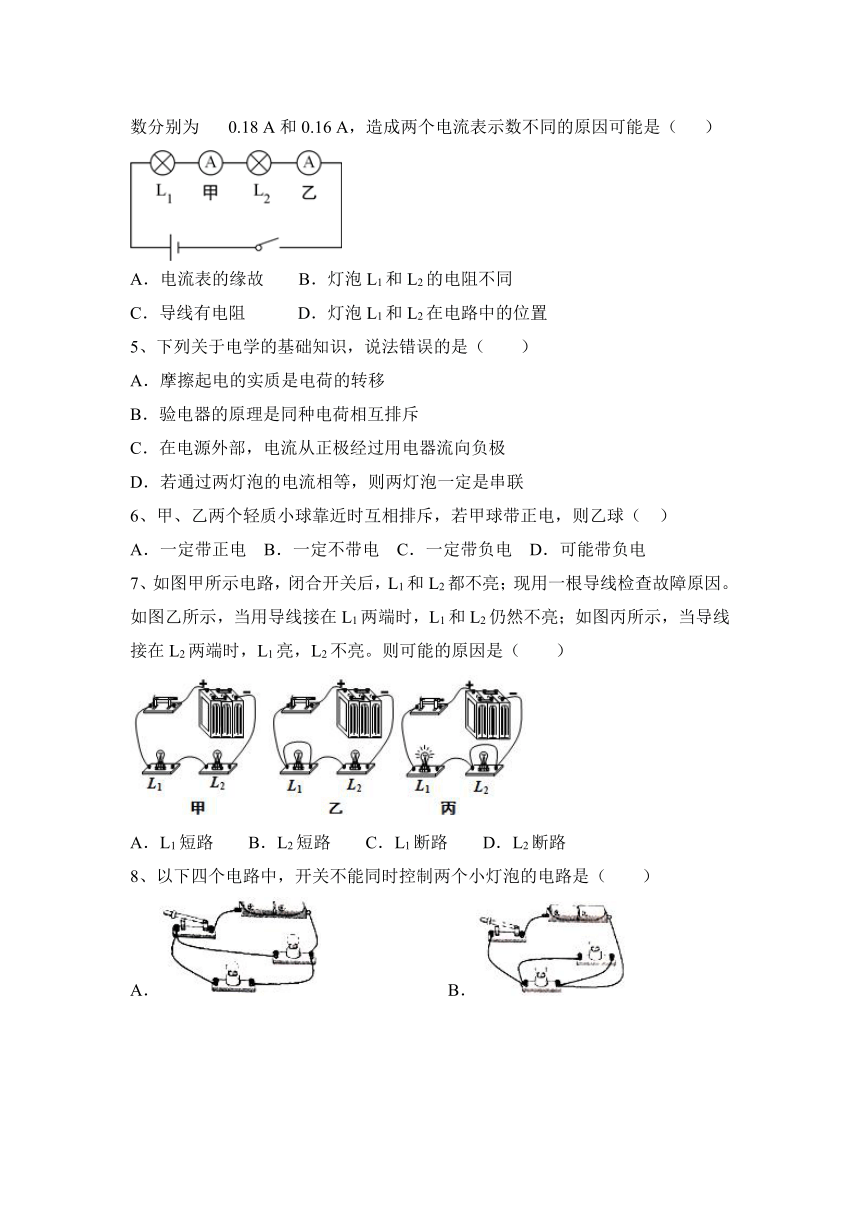

4、连接如图所示电路，研究串联电路中电流的特点实验时，电流表甲和乙的示数分别为0.18 A和0.16 A，造成两个电流表示数不同的原因可能是（ ）
A．电流表的缘故 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．灯泡L1和L2在电路中的位置
5、下列关于电学的基础知识，说法错误的是（ ）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
6、甲、乙两个轻质小球靠近时互相排斥，若甲球带正电，则乙球（ ）
A．一定带正电 B．一定不带电 C．一定带负电 D．可能带负电
7、如图甲所示电路，闭合开关后，L1和L2都不亮；现用一根导线检查故障原因。如图乙所示，当用导线接在L1两端时，L1和L2仍然不亮；如图丙所示，当导线接在L2两端时，L1亮，L2不亮。则可能的原因是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
8、以下四个电路中，开关不能同时控制两个小灯泡的电路是（　　）
A． B．
C． D．

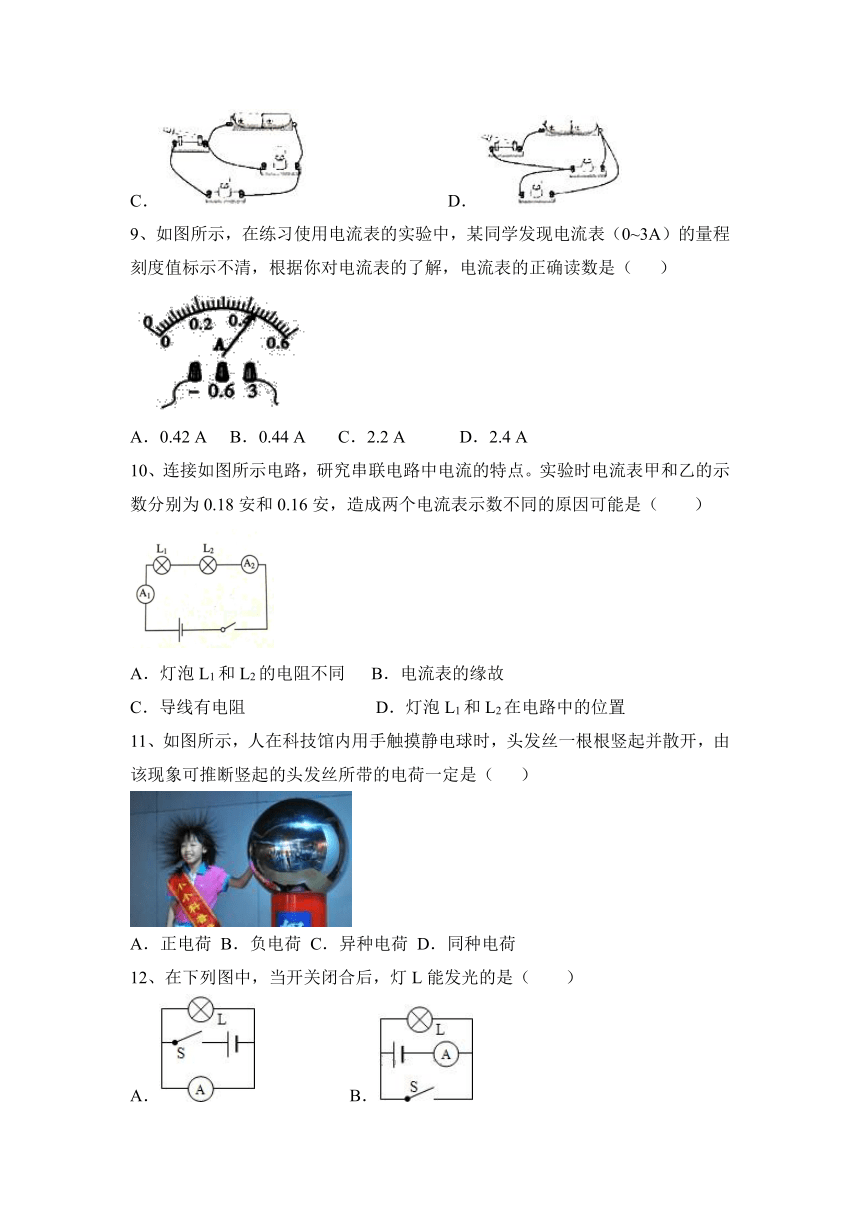

9、如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.42 A B．0.44 A C．2.2 A D．2.4 A
10、连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表的缘故
C．导线有电阻 D．灯泡L1和L2在电路中的位置
11、如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是（ ）
A．正电荷 B．负电荷 C．异种电荷 D．同种电荷
12、在下列图中，当开关闭合后，灯L能发光的是（　　）
A． B．
C． D．

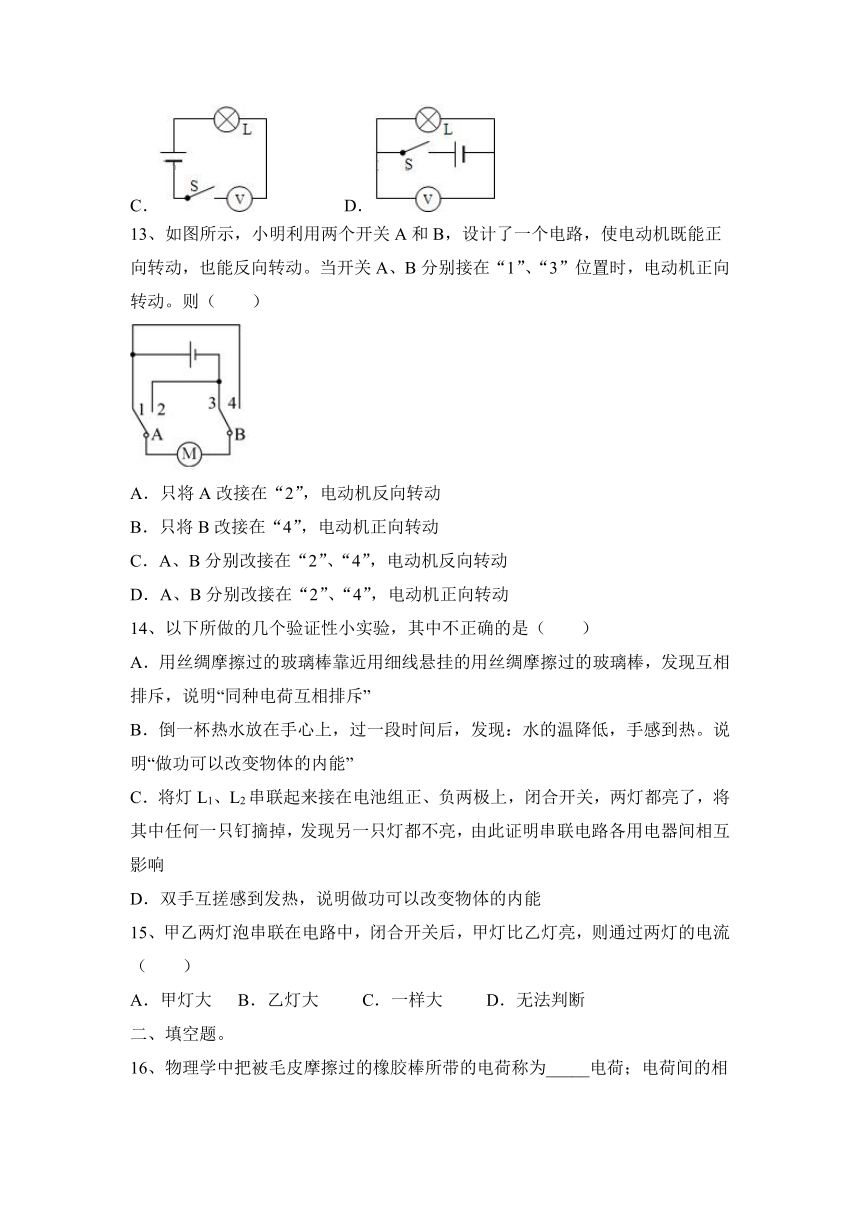

13、如图所示，小明利用两个开关A和B，设计了一个电路，使电动机既能正向转动，也能反向转动。当开关A、B分别接在“1”、“3”位置时，电动机正向转动。则（　　）
A．只将A改接在“2”，电动机反向转动
B．只将B改接在“4”，电动机正向转动
C．A、B分别改接在“2”、“4”，电动机反向转动
D．A、B分别改接在“2”、“4”，电动机正向转动
14、以下所做的几个验证性小实验，其中不正确的是（ ）
A．用丝绸摩擦过的玻璃棒靠近用细线悬挂的用丝绸摩擦过的玻璃棒，发现互相排斥，说明“同种电荷互相排斥”
B．倒一杯热水放在手心上，过一段时间后，发现：水的温降低，手感到热。说明“做功可以改变物体的内能”
C．将灯L1、L2串联起来接在电池组正、负两极上，闭合开关，两灯都亮了，将其中任何一只钉摘掉，发现另一只灯都不亮，由此证明串联电路各用电器间相互影响
D．双手互搓感到发热，说明做功可以改变物体的内能
15、甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断
二、填空题。
16、物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为_____电荷；电荷间的相互作用规律是_______________________。

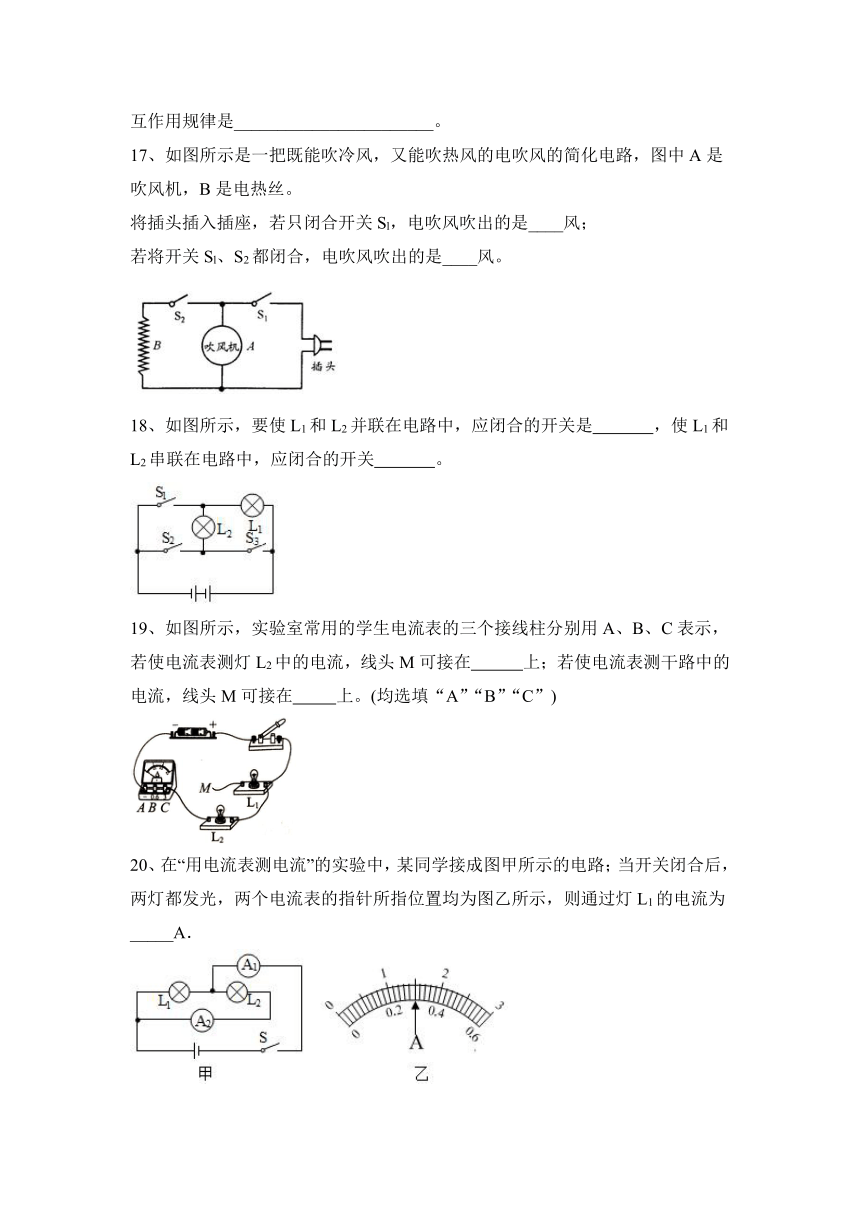

17、如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。
将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；
若将开关Sl、S2都闭合，电吹风吹出的是____风。
18、如图所示，要使L1和L2并联在电路中，应闭合的开关是　 　，使L1和L2串联在电路中，应闭合的开关　 　。
19、如图所示，实验室常用的学生电流表的三个接线柱分别用A、B、C表示，若使电流表测灯L2中的电流，线头M可接在 上；若使电流表测干路中的电流，线头M可接在 上。(均选填“A”“B”“C”)
20、在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A．
21、将两个表面光滑的铅块相互紧压后，发现它们会粘在一起，这说明 ；用丝绸摩擦过的有机玻璃棒靠近用毛皮摩擦过的橡胶棒，它们会相互吸引，这说明 ．
22、电荷的定向移动形成 。
23、如图所示电路中，当　 　闭合时，L1、L2并联；当　 　闭合时，电路会发生短路，损坏电源。
三、作图题。
24、电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图中用笔画线连接好符合上述特点的电冰箱工作电路图。
四、实验探究题。
25、在探究并联电路干路电流与各支路电流的关系时，初三一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
（1）小张同学测量时，闭合开关，发现电流表指针如图甲所示，电流表连接存在的错误是_______________。
（2）小李将电流表接在A处，闭合开关，电流表示数如图乙所示，为了测量结果准确，她应该断开开关，______________________________，重新进行试验。
（3）老师收集到几个组的数据如表：
组别 L1规格 L2规格 IA/A IB/A IC/A
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30
对于测量数据的相关分析，以下说法正确的是____________。
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．第4组数据的偏差可能是电流表未调零引起的
（4）并联电路电流的关系是___________________________。
五、计算类综合题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2022—2023学年物理人教九全第15章 电流和电路 跟踪练习题附有答案
人教九全第15章 电流和电路
一、选择题。
1、小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（ ）
A.带正电 B. 带负电 C. 不带电 D. 一定带电
【答案】D
2、下列所示的电路图中，闭合开关后，电动机与灯泡都工作的是（　　）
A． B．
C． D．
【答案】C。
3、如图所示，要使图中电流表的示数最大，下列做法中正确的是（　　）
A．S1、S2都断开 B．S1、S2都闭合
C．S1断开，S2闭合 D．S1闭合，S2断开
【答案】B。
4、连接如图所示电路，研究串联电路中电流的特点实验时，电流表甲和乙的示数分别为0.18 A和0.16 A，造成两个电流表示数不同的原因可能是（ ）
A．电流表的缘故 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．灯泡L1和L2在电路中的位置
【答案】A
5、下列关于电学的基础知识，说法错误的是（ ）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
【答案】D
6、甲、乙两个轻质小球靠近时互相排斥，若甲球带正电，则乙球（ ）
A．一定带正电 B．一定不带电 C．一定带负电 D．可能带负电
【答案】A
7、如图甲所示电路，闭合开关后，L1和L2都不亮；现用一根导线检查故障原因。如图乙所示，当用导线接在L1两端时，L1和L2仍然不亮；如图丙所示，当导线接在L2两端时，L1亮，L2不亮。则可能的原因是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
【答案】D。
8、以下四个电路中，开关不能同时控制两个小灯泡的电路是（　　）
A． B．
C． D．
【答案】C
9、如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.42 A B．0.44 A C．2.2 A D．2.4 A
【答案】C
10、连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表的缘故
C．导线有电阻 D．灯泡L1和L2在电路中的位置
【答案】B
11、如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是（ ）
A．正电荷 B．负电荷 C．异种电荷 D．同种电荷
【答案】D
12、在下列图中，当开关闭合后，灯L能发光的是（　　）
A． B．
C． D．
【答案】D。
13、如图所示，小明利用两个开关A和B，设计了一个电路，使电动机既能正向转动，也能反向转动。当开关A、B分别接在“1”、“3”位置时，电动机正向转动。则（　　）
A．只将A改接在“2”，电动机反向转动
B．只将B改接在“4”，电动机正向转动
C．A、B分别改接在“2”、“4”，电动机反向转动
D．A、B分别改接在“2”、“4”，电动机正向转动
【答案】C
14、以下所做的几个验证性小实验，其中不正确的是（ ）
A．用丝绸摩擦过的玻璃棒靠近用细线悬挂的用丝绸摩擦过的玻璃棒，发现互相排斥，说明“同种电荷互相排斥”
B．倒一杯热水放在手心上，过一段时间后，发现：水的温降低，手感到热。说明“做功可以改变物体的内能”
C．将灯L1、L2串联起来接在电池组正、负两极上，闭合开关，两灯都亮了，将其中任何一只钉摘掉，发现另一只灯都不亮，由此证明串联电路各用电器间相互影响
D．双手互搓感到发热，说明做功可以改变物体的内能
【答案】B
15、甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断
【答案】C
二、填空题。
16、物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为_____电荷；电荷间的相互作用规律是_______________________。
【答案】负 同种电荷相互排斥，异种电荷相互吸引
17、如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。
将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；
若将开关Sl、S2都闭合，电吹风吹出的是____风。
【答案】冷 热
18、如图所示，要使L1和L2并联在电路中，应闭合的开关是　 　，使L1和L2串联在电路中，应闭合的开关　 　。
【答案】S1和S3；S2。
19、如图所示，实验室常用的学生电流表的三个接线柱分别用A、B、C表示，若使电流表测灯L2中的电流，线头M可接在 上；若使电流表测干路中的电流，线头M可接在 上。(均选填“A”“B”“C”)
【答案】A C
20、在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A．
【答案】1.2
21、将两个表面光滑的铅块相互紧压后，发现它们会粘在一起，这说明 ；用丝绸摩擦过的有机玻璃棒靠近用毛皮摩擦过的橡胶棒，它们会相互吸引，这说明 ．
【答案】分子间存在吸引力 异种电荷相互吸引
22、电荷的定向移动形成 。
【答案】电流
23、如图所示电路中，当　 　闭合时，L1、L2并联；当　 　闭合时，电路会发生短路，损坏电源。
【答案】S1、S2；S1、S3。
三、作图题。
24、电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图中用笔画线连接好符合上述特点的电冰箱工作电路图。
【答案】如图所示：
四、实验探究题。
25、在探究并联电路干路电流与各支路电流的关系时，初三一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
（1）小张同学测量时，闭合开关，发现电流表指针如图甲所示，电流表连接存在的错误是_______________。
（2）小李将电流表接在A处，闭合开关，电流表示数如图乙所示，为了测量结果准确，她应该断开开关，______________________________，重新进行试验。
（3）老师收集到几个组的数据如表：
组别 L1规格 L2规格 IA/A IB/A IC/A
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30
对于测量数据的相关分析，以下说法正确的是____________。
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．第4组数据的偏差可能是电流表未调零引起的
（4）并联电路电流的关系是___________________________。
【答案】电流表的接线柱接反了
换电流表的小量程 C IC=IA+IB（文字表达也可）
五、计算类综合题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】（1）0.1 A；0 A； （2）0.4 A； 发生电源短路，电源将被烧坏。
【详解】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，
电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
