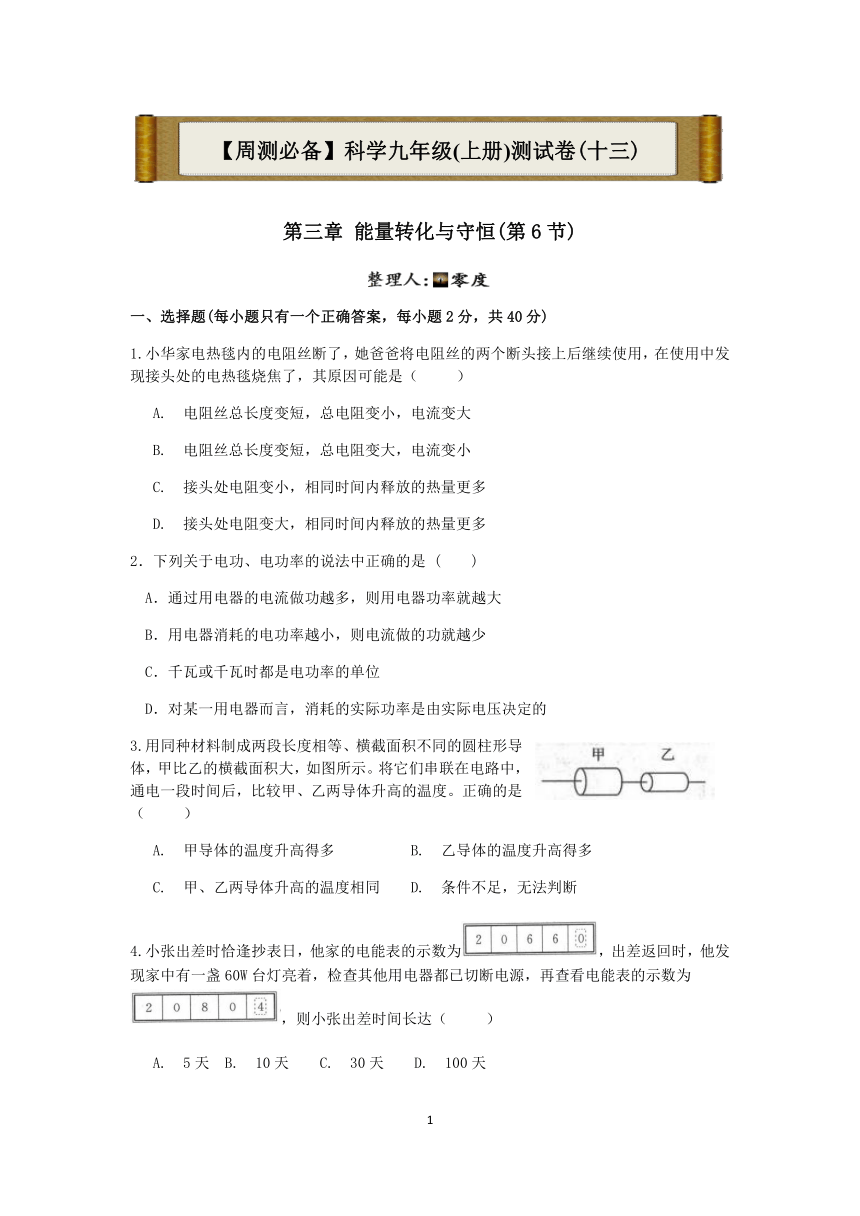

【周测必备】2022-2023学年上学期浙教版九年级科学试卷（十三）第三章 能量转化与守恒(第6节)【word，含答案】

第三章 能量转化与守恒(第6节)
一、选择题(每小题只有一个正确答案，每小题2分，共40分)
1.小华家电热毯内的电阻丝断了，她爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯烧焦了，其原因可能是（ ）
A. 电阻丝总长度变短，总电阻变小，电流变大
B. 电阻丝总长度变短，总电阻变大，电流变小
C. 接头处电阻变小，相同时间内释放的热量更多
D. 接头处电阻变大，相同时间内释放的热量更多
2．下列关于电功、电功率的说法中正确的是 ( )
A．通过用电器的电流做功越多，则用电器功率就越大
B．用电器消耗的电功率越小，则电流做的功就越少
C．千瓦或千瓦时都是电功率的单位
D．对某一用电器而言，消耗的实际功率是由实际电压决定的
3.用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示。将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度。正确的是（ ）
A. 甲导体的温度升高得多 B. 乙导体的温度升高得多
C. 甲、乙两导体升高的温度相同 D. 条件不足，无法判断
4.小张出差时恰逢抄表日，他家的电能表的示数为，出差返回时，他发现家中有一盏60W台灯亮着，检查其他用电器都已切断电源，再查看电能表的示数为，则小张出差时间长达（ ）
A. 5天 B. 10天 C. 30天 D. 100天

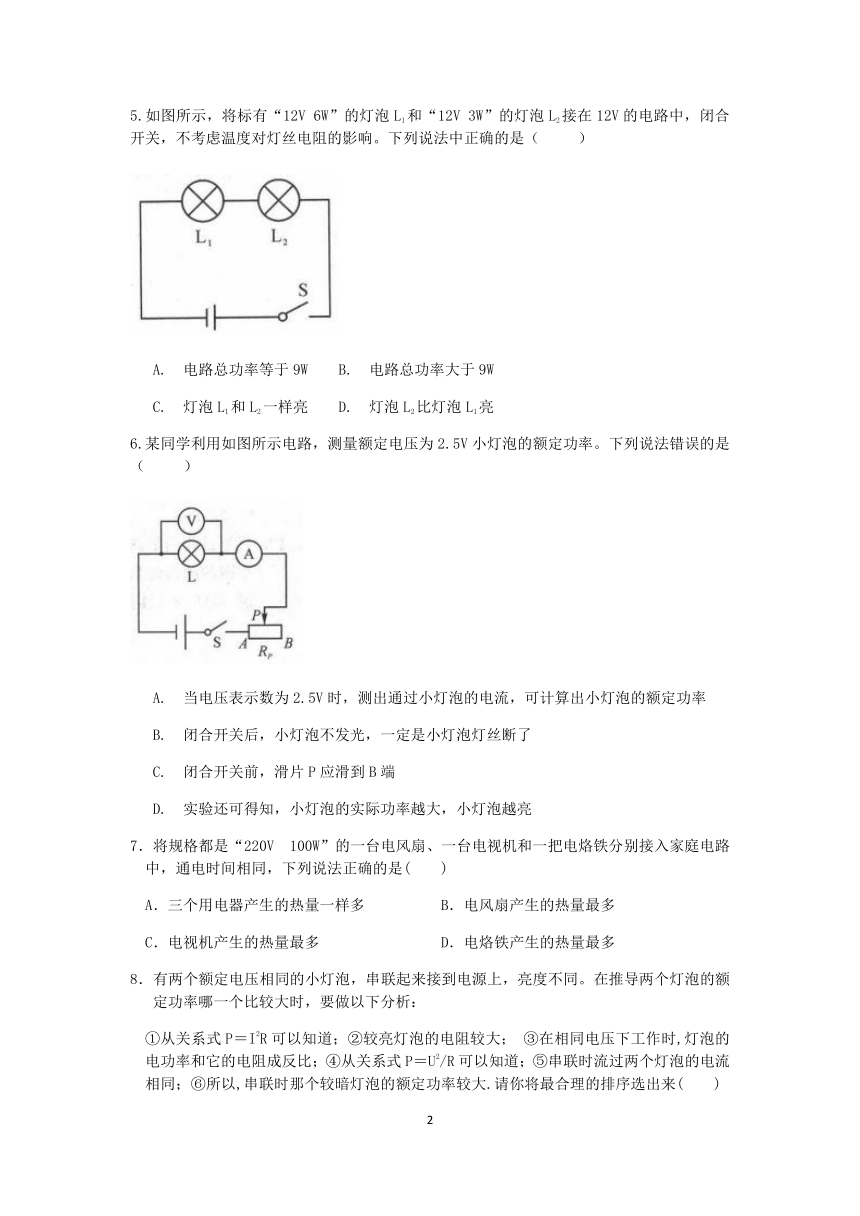

5.如图所示，将标有“12V 6W”的灯泡L1和“12V 3W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响。下列说法中正确的是（ ）
A. 电路总功率等于9W B. 电路总功率大于9W
C. 灯泡L1和L2一样亮 D. 灯泡L2比灯泡L1亮
6.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率。下列说法错误的是（ ）
A. 当电压表示数为2.5V时，测出通过小灯泡的电流，可计算出小灯泡的额定功率
B. 闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C. 闭合开关前，滑片P应滑到B端
D. 实验还可得知，小灯泡的实际功率越大，小灯泡越亮
7．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是( )
A．三个用电器产生的热量一样多 B．电风扇产生的热量最多
C．电视机产生的热量最多 D．电烙铁产生的热量最多
8．有两个额定电压相同的小灯泡，串联起来接到电源上，亮度不同。在推导两个灯泡的额定功率哪一个比较大时，要做以下分析：
①从关系式P＝I2R可以知道；②较亮灯泡的电阻较大； ③在相同电压下工作时,灯泡的电功率和它的电阻成反比；④从关系式P＝U2/R可以知道；⑤串联时流过两个灯泡的电流相同；⑥所以,串联时那个较暗灯泡的额定功率较大.请你将最合理的排序选出来( )
A、②①③④⑤⑥ B、⑥②①③④⑤ C、①③④②⑥⑤ D、⑤①②④③⑥

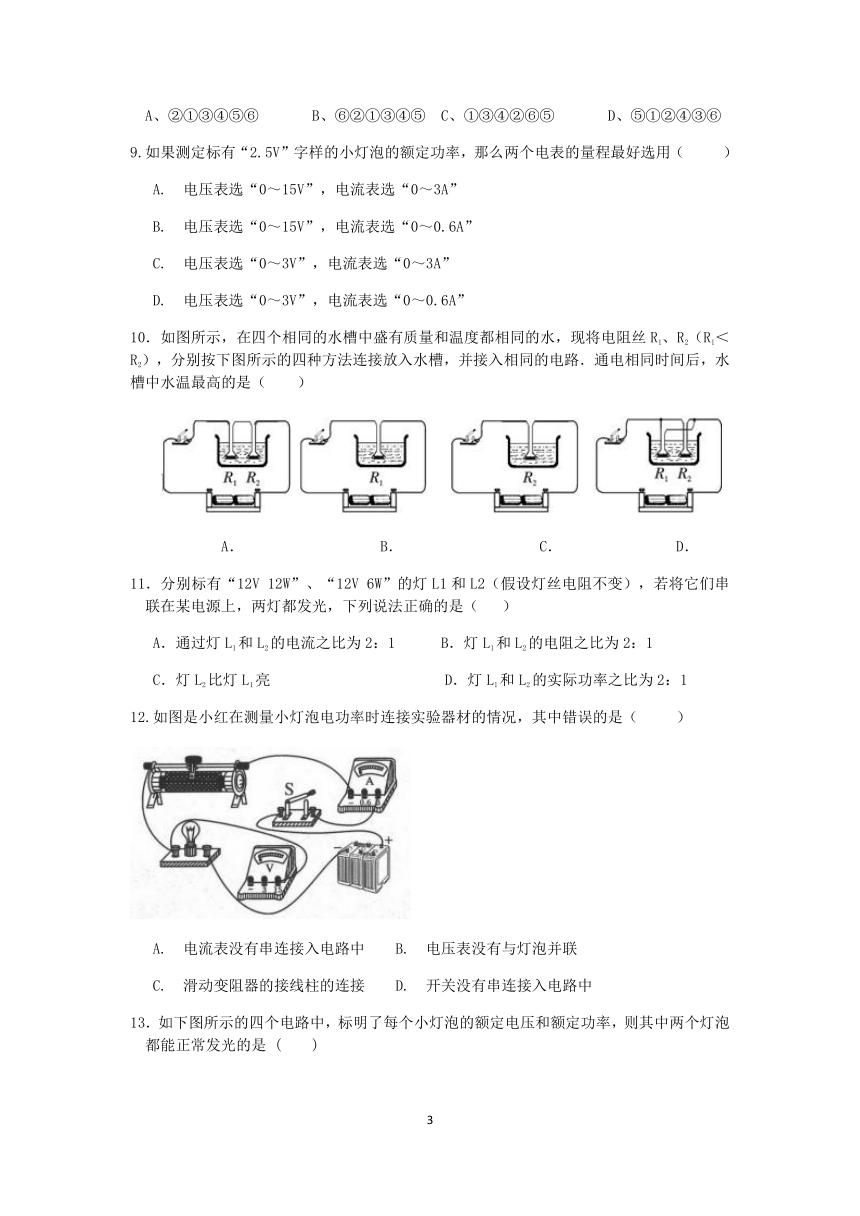

9.如果测定标有“2.5V”字样的小灯泡的额定功率，那么两个电表的量程最好选用（ ）
A. 电压表选“0～15V”，电流表选“0～3A”
B. 电压表选“0～15V”，电流表选“0～0.6A”
C. 电压表选“0～3V”，电流表选“0～3A”
D. 电压表选“0～3V”，电流表选“0～0.6A”
10．如图所示，在四个相同的水槽中盛有质量和温度都相同的水，现将电阻丝R1、R2（R1＜R2），分别按下图所示的四种方法连接放入水槽，并接入相同的电路．通电相同时间后，水槽中水温最高的是（　　）
HYPERLINK "http://a.hiphotos./zhidao/pic/item/7c1ed21b0ef41bd5dde8bf4252da81cb38db3dc8.jpg" \o "点击查看大图" \t "_blank" INCLUDEPICTURE "http://a.hiphotos./zhidao/wh%3D600%2C800/sign=f787c30d84d6277fe9473a3e18083308/7c1ed21b0ef41bd5dde8bf4252da81cb38db3dc8.jpg" \* MERGEFORMATINET HYPERLINK "http://e.hiphotos./zhidao/pic/item/d4628535e5dde711b4af1440a4efce1b9d166102.jpg" \o "点击查看大图" \t "_blank" INCLUDEPICTURE "http://e.hiphotos./zhidao/wh%3D600%2C800/sign=6350db94cbfcc3ceb495c135a275fab0/d4628535e5dde711b4af1440a4efce1b9d166102.jpg" \* MERGEFORMATINET HYPERLINK "http://h.hiphotos./zhidao/pic/item/e61190ef76c6a7efe95bff90fefaaf51f3de6602.jpg" \o "点击查看大图" \t "_blank" INCLUDEPICTURE "http://h.hiphotos./zhidao/wh%3D600%2C800/sign=e48ea17bff039245a1e0e909b7a488fa/e61190ef76c6a7efe95bff90fefaaf51f3de6602.jpg" \* MERGEFORMATINET HYPERLINK "http://f.hiphotos./zhidao/pic/item/fcfaaf51f3deb48fa114f668f31f3a292df57802.jpg" \o "点击查看大图" \t "_blank" INCLUDEPICTURE "http://f.hiphotos./zhidao/wh%3D600%2C800/sign=aad4c6447e1ed21b799c26e39d5ef1fc/fcfaaf51f3deb48fa114f668f31f3a292df57802.jpg" \* MERGEFORMATINET
A． B． C． D．
11．分别标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（ ）
A．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1
C．灯L2比灯L1亮 D．灯L1和L2的实际功率之比为2：1
12.如图是小红在测量小灯泡电功率时连接实验器材的情况，其中错误的是（ ）
A. 电流表没有串连接入电路中 B. 电压表没有与灯泡并联
C. 滑动变阻器的接线柱的连接 D. 开关没有串连接入电路中

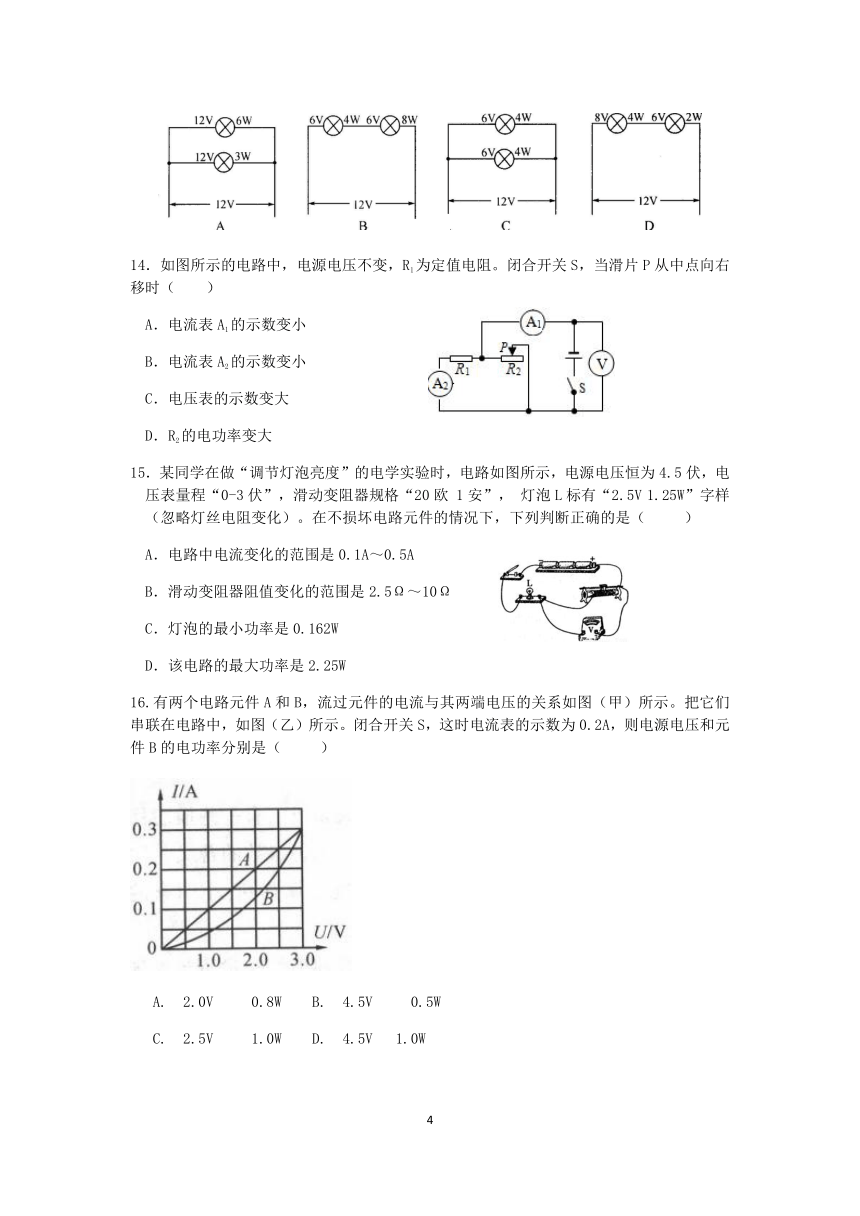

13．如下图所示的四个电路中，标明了每个小灯泡的额定电压和额定功率，则其中两个灯泡都能正常发光的是 ( )
14．如图所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，当滑片P从中点向右移时（ ）
A．电流表A1的示数变小
B．电流表A2的示数变小
C．电压表的示数变大
D．R2的电功率变大
15．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5伏，电压表量程“0-3伏”，滑动变阻器规格“20欧 1安”， 灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化）。在不损坏电路元件的情况下，下列判断正确的是（ ）
A．电路中电流变化的范围是0.1A～0.5A
B．滑动变阻器阻值变化的范围是2.5Ω～10Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W
16.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（ ）
A. 2.0V 0.8W B. 4.5V 0.5W
C. 2.5V 1.0W D. 4.5V 1.0W

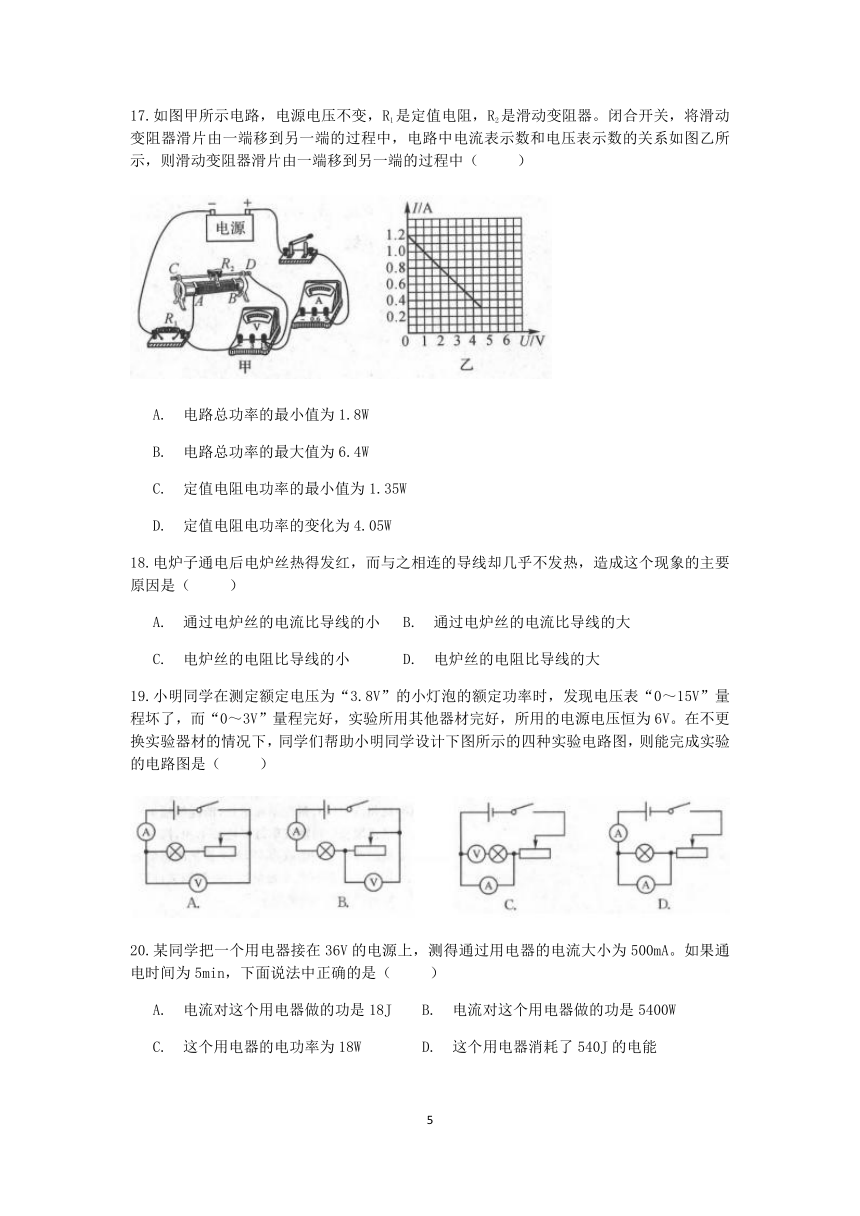

17.如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（ ）
A. 电路总功率的最小值为1.8W
B. 电路总功率的最大值为6.4W
C. 定值电阻电功率的最小值为1.35W
D. 定值电阻电功率的变化为4.05W
18.电炉子通电后电炉丝热得发红，而与之相连的导线却几乎不发热，造成这个现象的主要原因是（ ）
A. 通过电炉丝的电流比导线的小 B. 通过电炉丝的电流比导线的大
C. 电炉丝的电阻比导线的小 D. 电炉丝的电阻比导线的大
19.小明同学在测定额定电压为“3.8V”的小灯泡的额定功率时，发现电压表“0～15V”量程坏了，而“0～3V”量程完好，实验所用其他器材完好，所用的电源电压恒为6V。在不更换实验器材的情况下，同学们帮助小明同学设计下图所示的四种实验电路图，则能完成实验的电路图是（ ）
20.某同学把一个用电器接在36V的电源上，测得通过用电器的电流大小为500mA。如果通电时间为5min，下面说法中正确的是（ ）
A. 电流对这个用电器做的功是18J B. 电流对这个用电器做的功是5400W
C. 这个用电器的电功率为18W D. 这个用电器消耗了540J的电能
二、填空题(共24分)
21. (6分)把一个电阻为44Ω的电炉接入电压为220V的电路中，通过电炉丝的电流为__________A，通电10min产生的热量为__________ J。连接家庭电路时，要注意检查线路连接处接触情况。若接触不良，电流通过时产生的热量会较多，容易引起火灾，因为相比接触良好时连接处的电阻__________（填“较大”或“较小”）。
22. (4分)为测量一只标有“6V 0.3A”的小灯泡的额定功率，某实验小组设计了如图所示的电路图。现有实验器材为：电压表(量程0～3V，0～15V)各一只，电流表(量程0～0.6A，0～3A)各一只，规格为“10Ω 2A”和“50Ω 1A”的滑动变阻器各一只，电源(电压恒为12V) 一个，开关一只，导线若干。实验时，你应选用__________规格的滑动变阻器。若选用另一只滑动变阻器，在实验过程中将会遇到的问题是__________。
23. (6分)如图，当闭合开关S1时，灯正常发光；再闭合S2使电炉开始工作，灯变暗了。对以上现象的分析是：因为电炉的__________大，使用后导致电路中的__________大，导线分压增大，灯两端实际电压__________。
24. (4分)实验小组用电能表参数是3200imp/kW·h的电子式电能表来测量电水壶的功率。他们将其余所有用电器关闭，只让电水壶工作，电能表指示灯在3min内闪烁了128次。则该水壶在3min内消耗的电能是__________kW·h，该水壶的实际功率是__________W。
25. (4分)LED灯是一种半导体新型节能灯。已知某LED灯在一定电压范围内的工作电流都是0.02A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8V时，它发红光；当加在它上面的电压为1.4V时，它发黄光；当加在它上面的电压为3.2V时，它发蓝光。将该LED灯与一定值电阻R串联后接在电压为5V的电源两端时它发红光，则该LED灯的电功率是__________W，定值电阻R阻值是__________Ω。
三、实验探究题(共20分)
26. (12分)如图所示，在“测量小灯泡的电功率”的实验中，电源电压为4. 5V，小灯泡的额定电压为2.5V。
(1)请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片P向B端移动时小灯泡变暗）。
(2)某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭。出现这一故障的原因可能是_________________。排除故障后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如乙图所示。若要测量小灯泡的额定功率，应将图中的滑片P向_________（填“A”或“B”）端移动，直到电压表的示数为2. 5V，此时电流表的示数如丙图所示，则小灯泡的额定功率为_________W。
(3)测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是___________________。
(4)若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是_______。（填标号）
A．探究电流与电压的关系B．探究电流与电阻的关系
27. (8分)在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应__________，电流表的量程应选0～________A。
(2)请你用笔画线代替导线，将图甲中的实物电路连接完整。
(3)闭合开关前，图甲中滑动变阻器的滑片P应位于__________（填“A”或“B”）端。
(4)小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙）为____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向____（填“A”或“B”）端移动，使电压表的示数为2.5V。
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是____ W。
(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是__________________。
四、计算题(共16分)
28. (6分)小明家的电能表表盘如图甲所示。室内安装了60W的电灯6盏，100W的电视机一台，120W的电冰箱一台，1500W的电热水器一台。
(1)电能表表盘上有一些描述其性能的参数，请说出其中两种参数的含义。
(2)请通过计算判断：小明家的用电器能否同时使用？
(3)小明怀疑他们家最近电费明显在增加是使用年限太久的电热水器造成的。为了证实这一点，他对电热水器的实际功率进行了测试：关闭其他的用电器，给电热水器灌满水，并使它处在加热状态，此时发现电能表的表盘在9s内就转了30转。小明的判断正确吗？为什么？
29.(10分)智能家居带给我们健康、舒适的生活，如智能马桶(图甲)。某品牌智能马桶座圈的简易加热电路如图乙所示，电阻R1和R2是阻值恒定的电热丝，单刀双掷开关S2；可接a或b，再通过开关S1的通断，实现“高、中、低"三种温档的调节，其中低温档的功率为20瓦，电阻R1为1210欧。
（1）座圈加热时，把电能转化为________能；
（2）当开关S1闭合、S2接a时，该座圈的电路相当于下列选项中的________；
（3）1千瓦时的电能可供该座圈低温档工作多少小时？
（4）该座圈处于中温档工作时的电功率为多少？
参考答案
一、选择题(每小题只有一个正确答案，每小题2分，共40分)
1.D 2．D 3.B 4.B 5.D 6.B 7．D 8．D 9.D 10．D
11．C 12.C 13．A 14．A 15．D 16.B 17.A 18.D 19.B 20.C
二、填空题(共24分)
21. (6分)5；6.6×105；较大
22. (4分)“50Ω 1A”；小灯泡两端的电压始终大于额定电压
23. (6分)电功率；电流；减小
24. (4分)0.04；800
25. (4分)0.036；160
三、实验探究题(共20分)
26. (12分)（1）如图所示：（2）闭合开关前，滑动变阻器的滑片未调到最大阻值处；A；0.75（3）小灯泡电阻随温度发生变化（4）A
27. (8分)(1)断开；0.6(2)将电流表“0.6”接线柱与小灯泡左端连接，图略(3)A (4)2.2；B(5)0.5(6)小灯泡开路(或小灯泡灯丝断了或小灯泡灯座接触不良或小灯泡接线柱接触不良)
四、计算题(共16分)
28. (6分)（1）220V”是指该电能表的额定电压为220V；“3000r/kW.h“是指该电能表所在的电路中每消耗1kWh的电能，该电能表的转盘转3000转
（2）家中用电器同时工作时的总功率为：P总=60W×6+100W+120W+1500W=2080W电能表能承受的最大电功率为P=UI=220V×10A=2200W> 2080W；因此小明家的用电器能同时使用。
（3）热水器消耗的电能W=303000kW h=0.01kW h热水器的实际耗电功率P=Wt=0.01kW h93600h=4kW=4000W因为该热水器的实际功率高达4000W，明显超过了它的额定功率，所以小明的判断是正确的。
29.(10分)（1）内(或热)（2）C
（3）解；P=20W=0.02kW t=W/P=1kW·h/0.02kW=50h
（4）低温档时，R1和R2是串联的
R总=U2/P低=(220V)2/20W=2420Ω R1=R总-R2=2420Ω-1210Ω=1210Ω
中温档时，电路中只有电阻R2工作 P中=U2/R1= (220V)2/1210Ω=40W
