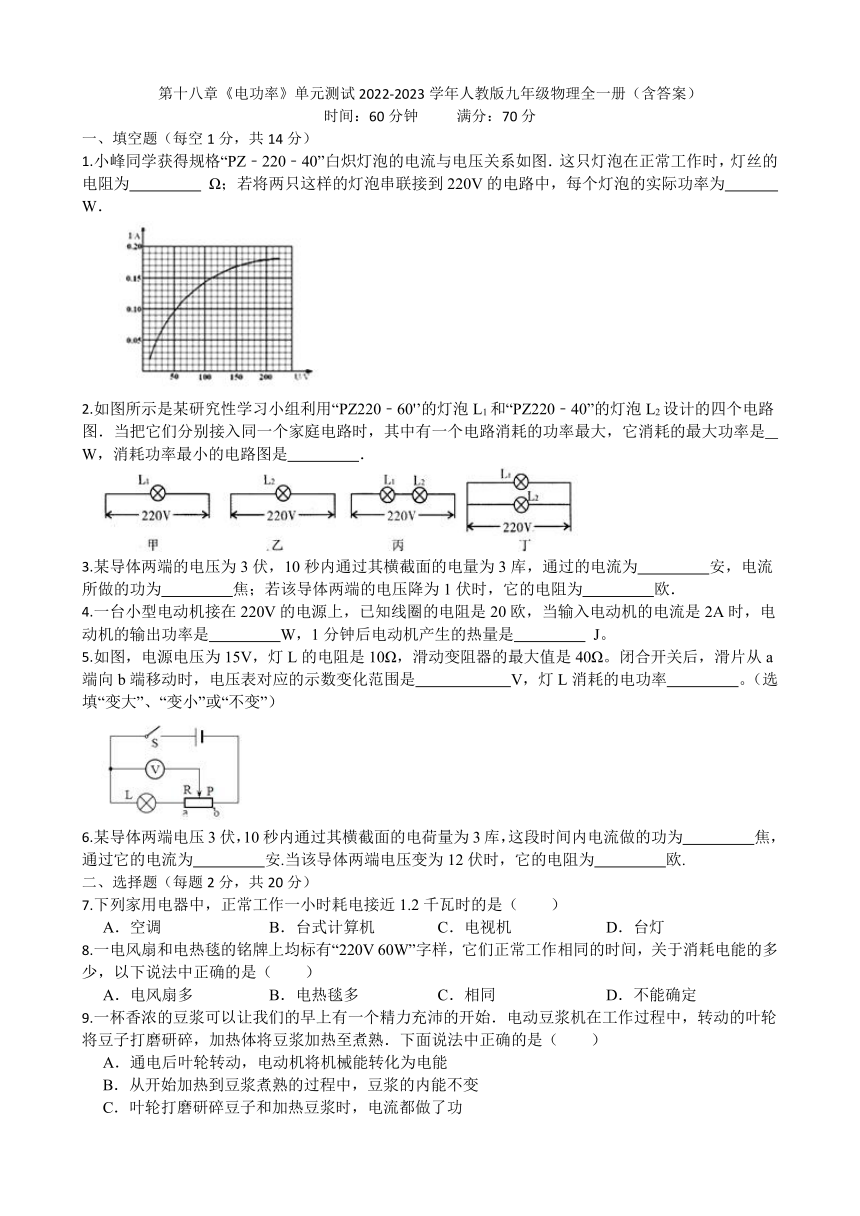

第十八章《电功率》单元测试2022-2023学年人教版九年级物理全一册（含答案）

第十八章《电功率》单元测试2022-2023学年人教版九年级物理全一册（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.小峰同学获得规格“PZ﹣220﹣40”白炽灯泡的电流与电压关系如图．这只灯泡在正常工作时，灯丝的电阻为　 　 Ω；若将两只这样的灯泡串联接到220V的电路中，每个灯泡的实际功率为　 　 W．
2.如图所示是某研究性学习小组利用“PZ220﹣60'’的灯泡L1和“PZ220﹣40”的灯泡L2设计的四个电路图．当把它们分别接入同一个家庭电路时，其中有一个电路消耗的功率最大，它消耗的最大功率是　 　W，消耗功率最小的电路图是　 　．
3.某导体两端的电压为3伏，10秒内通过其横截面的电量为3库，通过的电流为　 　安，电流所做的功为　 　焦；若该导体两端的电压降为1伏时，它的电阻为　 　欧．
4.一台小型电动机接在220V的电源上，已知线圈的电阻是20欧，当输入电动机的电流是2A时，电动机的输出功率是　 　W，1分钟后电动机产生的热量是　 　 J。
5.如图，电源电压为15V，灯L的电阻是10Ω，滑动变阻器的最大值是40Ω。闭合开关后，滑片从a端向b端移动时，电压表对应的示数变化范围是　 　V，灯L消耗的电功率　 　。（选填“变大”、“变小”或“不变”）
6.某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为　 　焦，通过它的电流为　 　安.当该导体两端电压变为12伏时，它的电阻为　 　欧.
二、选择题（每题2分，共20分）
7.下列家用电器中，正常工作一小时耗电接近1.2千瓦时的是（　　）
A．空调 B．台式计算机 C．电视机 D．台灯
8.一电风扇和电热毯的铭牌上均标有“220V 60W”字样，它们正常工作相同的时间，关于消耗电能的多少，以下说法中正确的是（　　）
A．电风扇多 B．电热毯多 C．相同 D．不能确定
9.一杯香浓的豆浆可以让我们的早上有一个精力充沛的开始．电动豆浆机在工作过程中，转动的叶轮将豆子打磨研碎，加热体将豆浆加热至煮熟．下面说法中正确的是（　　）
A．通电后叶轮转动，电动机将机械能转化为电能
B．从开始加热到豆浆煮熟的过程中，豆浆的内能不变
C．叶轮打磨研碎豆子和加热豆浆时，电流都做了功

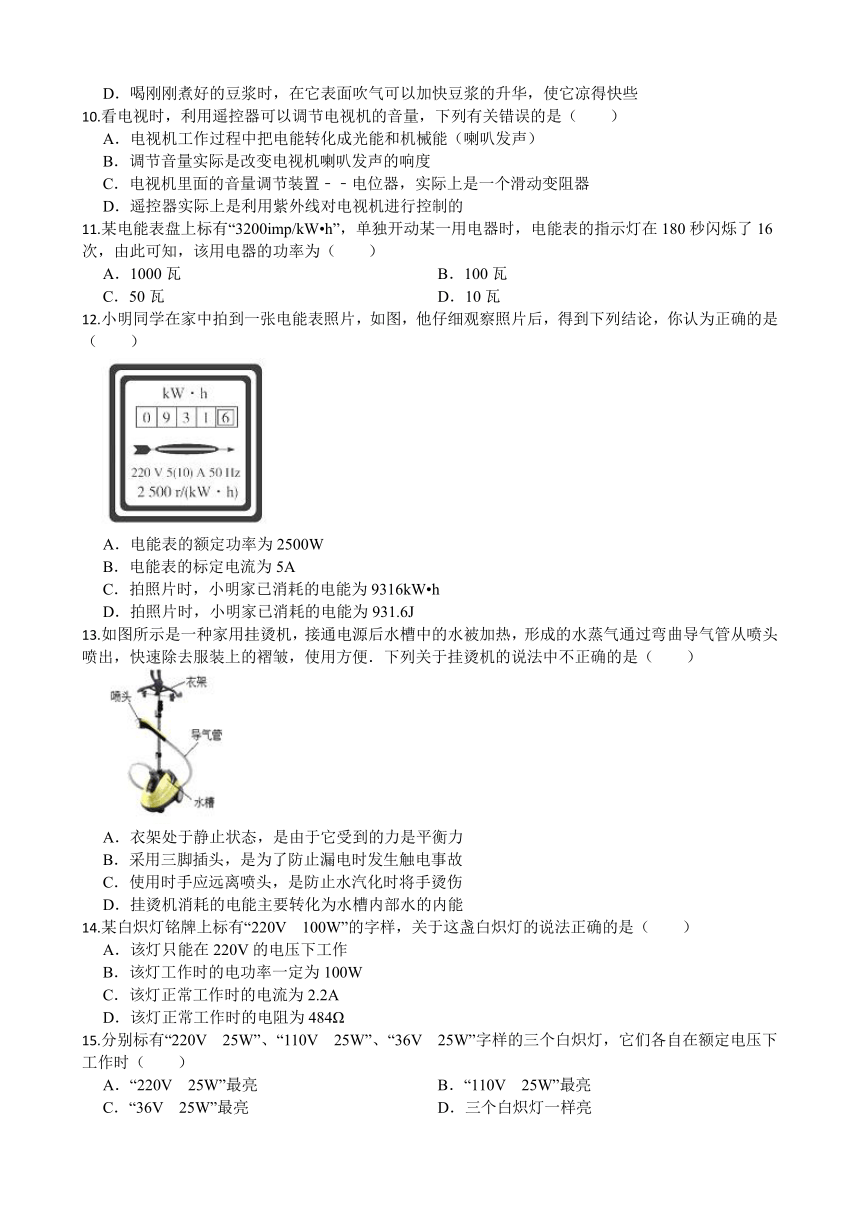

D．喝刚刚煮好的豆浆时，在它表面吹气可以加快豆浆的升华，使它凉得快些
10.看电视时，利用遥控器可以调节电视机的音量，下列有关错误的是（　　）
A．电视机工作过程中把电能转化成光能和机械能（喇叭发声）
B．调节音量实际是改变电视机喇叭发声的响度
C．电视机里面的音量调节装置﹣﹣电位器，实际上是一个滑动变阻器
D．遥控器实际上是利用紫外线对电视机进行控制的
11.某电能表盘上标有“3200imp/kW h”，单独开动某一用电器时，电能表的指示灯在180秒闪烁了16次，由此可知，该用电器的功率为（　　）
A．1000瓦 B．100瓦
C．50瓦 D．10瓦
12.小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是（　　）

A．电能表的额定功率为2500W
B．电能表的标定电流为5A
C．拍照片时，小明家已消耗的电能为9316kW h
D．拍照片时，小明家已消耗的电能为931.6J
13.如图所示是一种家用挂烫机，接通电源后水槽中的水被加热，形成的水蒸气通过弯曲导气管从喷头喷出，快速除去服装上的褶皱，使用方便．下列关于挂烫机的说法中不正确的是（　　）

A．衣架处于静止状态，是由于它受到的力是平衡力
B．采用三脚插头，是为了防止漏电时发生触电事故
C．使用时手应远离喷头，是防止水汽化时将手烫伤
D．挂烫机消耗的电能主要转化为水槽内部水的内能
14.某白炽灯铭牌上标有“220V 100W”的字样，关于这盏白炽灯的说法正确的是（　　）
A．该灯只能在220V的电压下工作
B．该灯工作时的电功率一定为100W
C．该灯正常工作时的电流为2.2A
D．该灯正常工作时的电阻为484Ω
15.分别标有“220V 25W”、“110V 25W”、“36V 25W”字样的三个白炽灯，它们各自在额定电压下工作时（　　）
A．“220V 25W”最亮 B．“110V 25W”最亮
C．“36V 25W”最亮 D．三个白炽灯一样亮

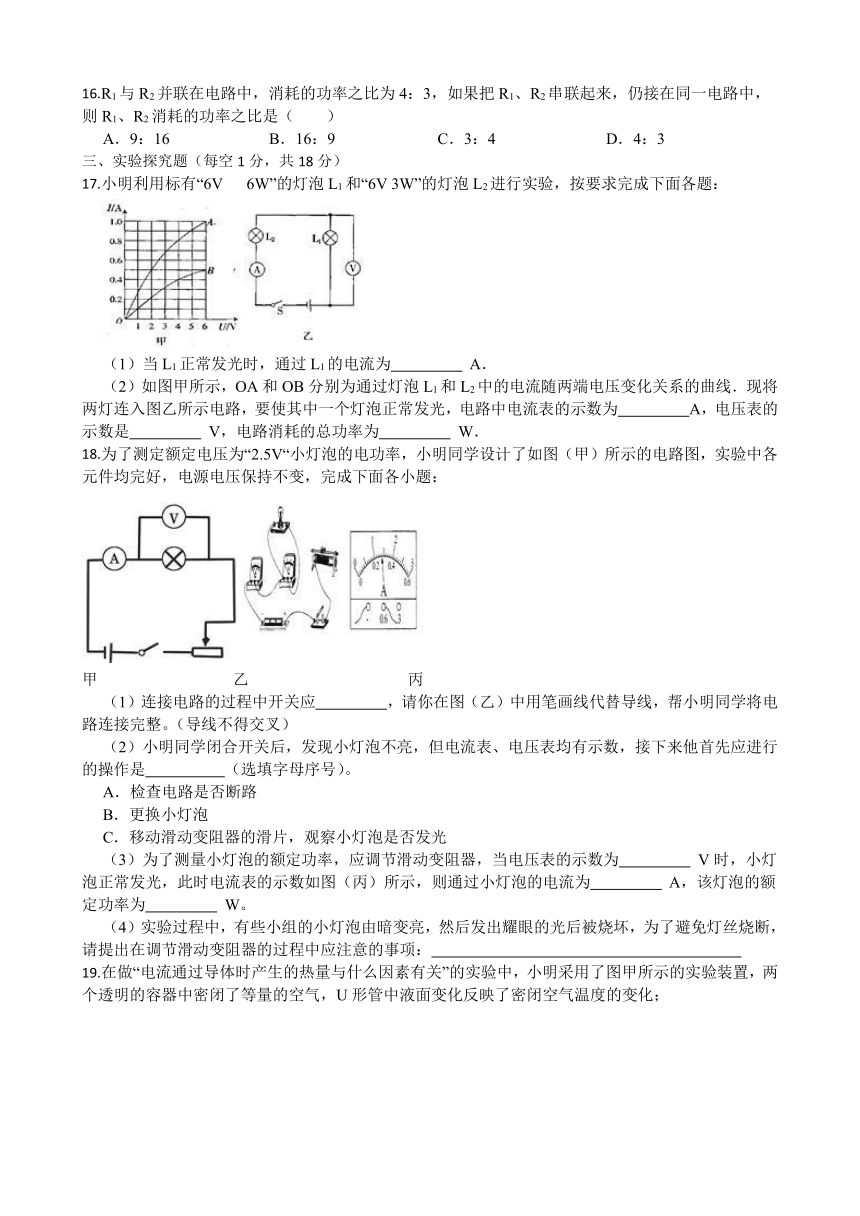

16.R1与R2并联在电路中，消耗的功率之比为4：3，如果把R1、R2串联起来，仍接在同一电路中，则R1、R2消耗的功率之比是（　　）
A．9：16 B．16：9 C．3：4 D．4：3
三、实验探究题（每空1分，共18分）
17.小明利用标有“6V 　6W”的灯泡L1和“6V 3W”的灯泡L2进行实验，按要求完成下面各题：
（1）当L1正常发光时，通过L1的电流为　 　 A．
（2）如图甲所示，OA和OB分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线．现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为　 　A，电压表的示数是　 　 V，电路消耗的总功率为　 　 W．
18.为了测定额定电压为“2.5V“小灯泡的电功率，小明同学设计了如图（甲）所示的电路图，实验中各元件均完好，电源电压保持不变，完成下面各小题：
甲 乙 丙
（1）连接电路的过程中开关应 ，请你在图（乙）中用笔画线代替导线，帮小明同学将电路连接完整。（导线不得交叉）
（2）小明同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 （选填字母序号）。
A．检查电路是否断路
B．更换小灯泡
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（3）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为　 　 V时，小灯泡正常发光，此时电流表的示数如图（丙）所示，则通过小灯泡的电流为　 　 A，该灯泡的额定功率为　 　 W。
（4）实验过程中，有些小组的小灯泡由暗变亮，然后发出耀眼的光后被烧坏，为了避免灯丝烧断，请提出在调节滑动变阻器的过程中应注意的事项：　 　
19.在做“电流通过导体时产生的热量与什么因素有关”的实验中，小明采用了图甲所示的实验装置，两个透明的容器中密闭了等量的空气，U形管中液面变化反映了密闭空气温度的变化；
（1）在相同的时间内，可通过观察U形管中液面高度差的变化来比较电流通过电热丝产生的热量多少，用到的物理研究方法是　 　；
（2）若甲图通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的　 　越大，产生的热量越多；
（3）小明采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的　 　越大，产生的热量越多；
（4）小明想改装此实验装置用来“比较水和煤油的吸热能力”（如图丙），他将烧瓶A中装入煤油，烧瓶B中装入与A　 　（选填“质量”“体积”）相等的水，并将选取阻值　 　（选填“相同”“不同”）电热丝串联，目的是要保证A、B瓶中的电阻丝产生的　 　相同；
（5）在实验过程中加热一段时间后，观察温度计的示数的变化，温度变化越　 　的，物质吸热能力越强。
四、计算题（每题9分，共18分）
20.如图所示，是标有“”字样的小灯泡，是定值电阻．断开开关，闭合开关和，灯泡正常发光，电流表的示数为．则：
（1）灯泡正常发光时，内灯泡消耗的电能．
（2）定值电阻的阻值．
（3）断开开关和，闭合开关，要使灯泡仍正常发光，电源电压应增加到多大？此时电路中消耗的总功率为多大？
21.一实验小组设计了如图甲的电路图，研究灯泡的电流与电压的关系，电源电压为9V保持不变，灯泡L标有“6V；1A”字样，滑动变阻器R的最大阻值为30，根据实验数据，画出灯泡的电流跟其两端电压关系如图乙所示，求；
（1）灯泡L正常发光时电阻是多少？
（2）当灯泡正常发光时，滑动变阻器接入的阻值是多少？
（3）请根据图乙分析，当滑动变阻器接入阻值是7.5时，电流表示数为多少？10s电路消耗的电能为多少？
答案
1.121O；16.5
2.100；丙
3.0.3；9；10
4.360；4800
5.3V～15V；不变
6.9；0.3；10
7.A8.C9.C10.D11.B12.B13.C14.D15.D16.C
17.（1）1 （2）0.5；2；4
18.（1）断开 ； 如图所示
（2）C
（3）2.5；0.28；0.7
（4）缓慢移动滑片，同时观察电压表的示数
19.（1）转换法 （2）电阻 （3）电流 （4）质量；相同；热量 （5）小
20.（1）解：灯泡正常发光时的功率等于其额定功率，由于小灯泡标有“”字样，所以，，当灯泡正常工作时间是t=1min=60s时，
灯泡消耗的电能是：；
（2）解：由电路图知道，当断开开关S2，闭合开关S1和S3时，定值电阻R与灯泡L并联，
由此时于灯泡正常发光时，所以，由并联电路电压规律知道，
电源电压是：，
由知道，通过灯泡的电流是：，
由并联电路电流规律知道，通过定值电阻的电流是：，
所以，定值电阻R的阻值是： ；
（3）解：由电路图知道，当断开开关S1 和S3，闭合开关S2时，定值电阻R和灯泡L串联，
由知道，灯泡L的电阻是：，
由串联电路电阻规律知道，电路总电阻是：，
由于灯泡正常发光，此时电路中的电流是：
由知道，此时的电源电压是：，
此时电路中消耗的总功率：
21.（1）解：灯泡正常发光的电阻
答：灯泡L正常发光时电阻是6 ；
（2）解：由图甲知，灯泡与滑动变阻器串联在电路，电压表测灯泡两端的电压，电流表测电路中的电流。则灯泡正常发光时，变阻器两端的电压U1=U-UL=9V-6V=3V
变阻器接入电路的阻值
答：当灯泡正常发光时，滑动变阻器接入的阻值是3
（3）解：当变阻器接入电路的阻值为7.5Ω>3Ω，据串联电路的分压特点知，其两端电压大于3V，灯泡两端的电压低于额定电压，则电路中的电流也小于额定电流。由图乙知，当电路中的电流为0.8A时，灯泡两端的电压为3V，变阻器两端的电压U2=I2R2=0.8A×7.5 =6V
则此时满足U2+UL′=6V+3V=9V
所以此时电流表的示数为0.8A。10s电路消耗的电能为W=UI2t=9V×0.8A×10s=72W
答：当滑动变阻器接入阻值为7.5 时，电流表示数为0.8A，10s电路消耗的电能为72W。
