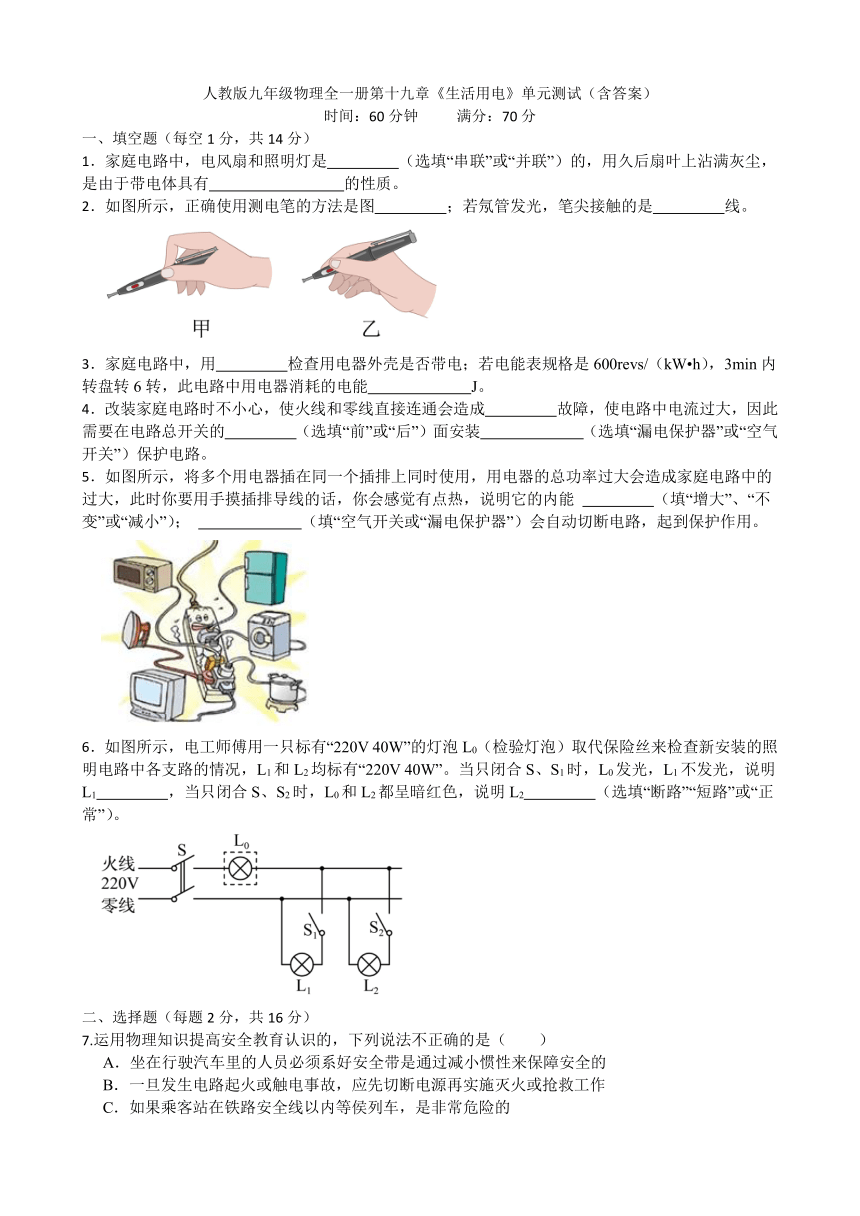

人教版九年级物理全一册第十九章《生活用电》单元测试（含答案）

人教版九年级物理全一册第十九章《生活用电》单元测试（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1．家庭电路中，电风扇和照明灯是　 　（选填“串联”或“并联”）的，用久后扇叶上沾满灰尘，是由于带电体具有　 　的性质。
2．如图所示，正确使用测电笔的方法是图　 　；若氖管发光，笔尖接触的是　 　线。
3．家庭电路中，用　 　检查用电器外壳是否带电；若电能表规格是600revs/（kW h），3min内转盘转6转，此电路中用电器消耗的电能　 　J。
4．改装家庭电路时不小心，使火线和零线直接连通会造成　 　故障，使电路中电流过大，因此需要在电路总开关的　 　（选填“前”或“后”）面安装　 　（选填“漏电保护器”或“空气开关”）保护电路。
5．如图所示，将多个用电器插在同一个插排上同时使用，用电器的总功率过大会造成家庭电路中的 　 　过大，此时你要用手摸插排导线的话，你会感觉有点热，说明它的内能 　 　（填“增大”、“不变”或“减小”）； 　 　（填“空气开关或“漏电保护器”）会自动切断电路，起到保护作用。
6．如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和L2均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1　 　，当只闭合S、S2时，L0和L2都呈暗红色，说明L2　 　（选填“断路”“短路”或“正常”）。
二、选择题（每题2分，共16分）
7.运用物理知识提高安全教育认识的，下列说法不正确的是（　　）
A．坐在行驶汽车里的人员必须系好安全带是通过减小惯性来保障安全的
B．一旦发生电路起火或触电事故，应先切断电源再实施灭火或抢救工作
C．如果乘客站在铁路安全线以内等侯列车，是非常危险的

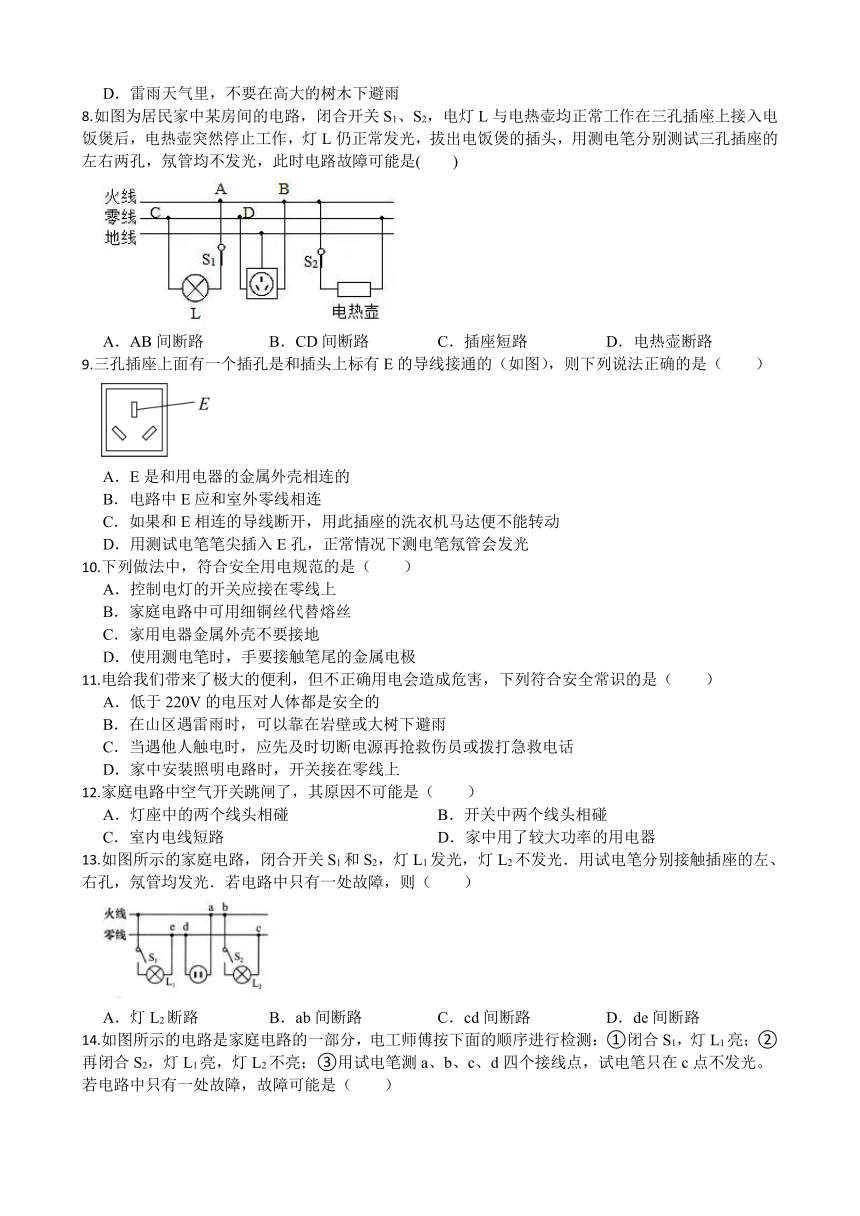

D．雷雨天气里，不要在高大的树木下避雨
8.如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是(　　)
A．AB间断路 B．CD间断路 C．插座短路 D．电热壶断路
9.三孔插座上面有一个插孔是和插头上标有E的导线接通的（如图），则下列说法正确的是（　　）
A．E是和用电器的金属外壳相连的
B．电路中E应和室外零线相连
C．如果和E相连的导线断开，用此插座的洗衣机马达便不能转动
D．用测试电笔笔尖插入E孔，正常情况下测电笔氖管会发光
10.下列做法中，符合安全用电规范的是（　　）
A．控制电灯的开关应接在零线上
B．家庭电路中可用细铜丝代替熔丝
C．家用电器金属外壳不要接地
D．使用测电笔时，手要接触笔尾的金属电极
11.电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是（　　）
A．低于220V的电压对人体都是安全的
B．在山区遇雷雨时，可以靠在岩壁或大树下避雨
C．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话
D．家中安装照明电路时，开关接在零线上
12.家庭电路中空气开关跳闸了，其原因不可能是（　　）
A．灯座中的两个线头相碰 B．开关中两个线头相碰
C．室内电线短路 D．家中用了较大功率的用电器
13.如图所示的家庭电路，闭合开关S1和S2，灯L1发光，灯L2不发光．用试电笔分别接触插座的左、右孔，氖管均发光．若电路中只有一处故障，则（　　）
A．灯L2断路 B．ab间断路 C．cd间断路 D．de间断路

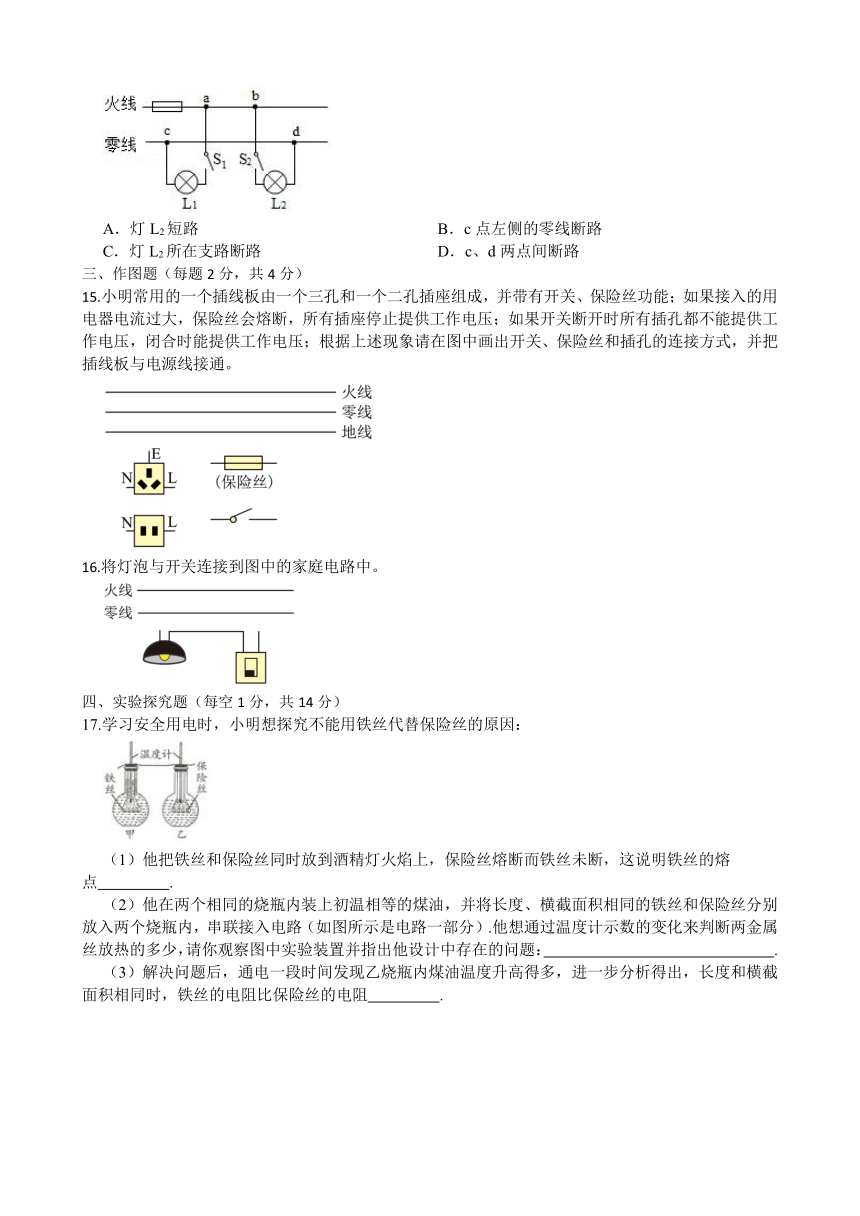

14.如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（　　）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
三、作图题（每题2分，共4分）
15.小明常用的一个插线板由一个三孔和一个二孔插座组成，并带有开关、保险丝功能；如果接入的用电器电流过大，保险丝会熔断，所有插座停止提供工作电压；如果开关断开时所有插孔都不能提供工作电压，闭合时能提供工作电压；根据上述现象请在图中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通。
16.将灯泡与开关连接到图中的家庭电路中。
四、实验探究题（每空1分，共14分）
17.学习安全用电时，小明想探究不能用铁丝代替保险丝的原因：
（1）他把铁丝和保险丝同时放到酒精灯火焰上，保险丝熔断而铁丝未断，这说明铁丝的熔点　 　.
（2）他在两个相同的烧瓶内装上初温相等的煤油，并将长度、横截面积相同的铁丝和保险丝分别放入两个烧瓶内，串联接入电路（如图所示是电路一部分）.他想通过温度计示数的变化来判断两金属丝放热的多少，请你观察图中实验装置并指出他设计中存在的问题：　 　.
（3）解决问题后，通电一段时间发现乙烧瓶内煤油温度升高得多，进一步分析得出，长度和横截面积相同时，铁丝的电阻比保险丝的电阻　 　.

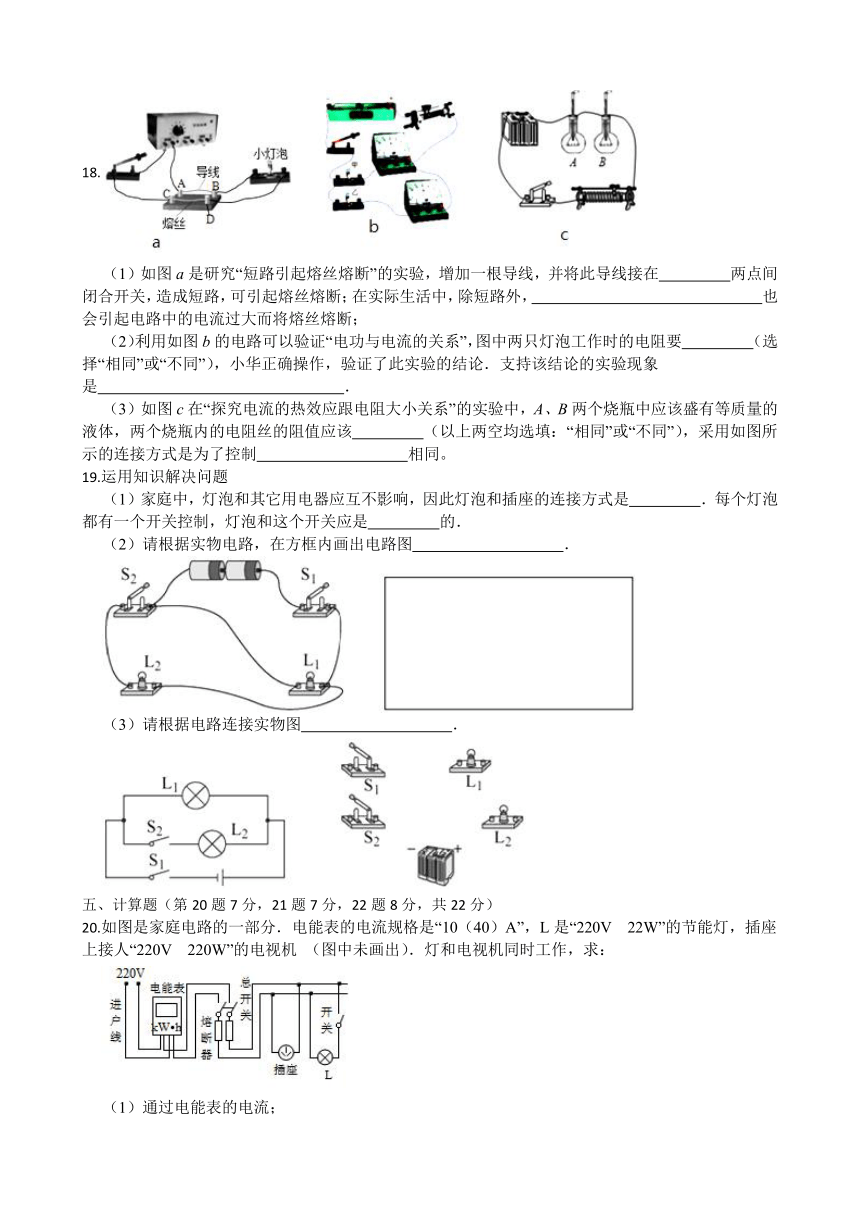

18.
（1）如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在　 　两点间闭合开关，造成短路，可引起熔丝熔断；在实际生活中，除短路外，　 　也会引起电路中的电流过大而将熔丝熔断；
（2）利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要　 　（选择“相同”或“不同”），小华正确操作，验证了此实验的结论．支持该结论的实验现象是　 　．
（3）如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的　 　液体，两个烧瓶内的电阻丝的阻值应该　 　（以上两空均选填：“相同”或“不同”），采用如图所示的连接方式是为了控制　 　相同。
19.运用知识解决问题
（1）家庭中，灯泡和其它用电器应互不影响，因此灯泡和插座的连接方式是　 　．每个灯泡都有一个开关控制，灯泡和这个开关应是　 　的．
（2）请根据实物电路，在方框内画出电路图　 　．
（3）请根据电路连接实物图　 　．
五、计算题（第20题7分，21题7分，22题8分，共22分）
20.如图是家庭电路的一部分．电能表的电流规格是“10（40）A”，L是“220V 22W”的节能灯，插座上接人“220V 220W”的电视机 （图中未画出）．灯和电视机同时工作，求：
（1）通过电能表的电流；
（2）连续工作4h消耗多少kW h的电能；
（3）该电路中还能接入的用电器的最大功率．
21.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．
测量项目 完全干燥时 出汗或潮湿时
手与手之间电阻 200kΩ 5kΩ
手与脚之间电阻 300kΩ 8.8kΩ
手与塑料鞋底之间电阻 8000kΩ 10kΩ
如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝（俗称保险丝）．则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（上表电阻数据适用此人）？并分析为什么熔断丝不会断（即熔断丝不能救人命）．
22.如图是家庭电路示意图．
（1）如图中试电笔的氖管发光，请将你所判断的火线、零线填入图中括号．
（2）在图中连接：开关控制灯泡的电路、两孔插座和三孔插座．
（3）如图中，为了防止电路中电流过大，发生危险，应该在哪个位置安装保险丝．
（4）把“220V 2200W”的电热水器接入三孔插座，在额定电压下工作：
①流过电热水器的电流多大？
②电热水器的电阻多大？
③电热水器工作3小时消耗多少电能？
答案
1.并联；吸引轻小物体
2.甲；火
3.试电笔；3.6×104
4.短路；后；空气开关
5.总电流；增大；空气开关
6.短路；正常
7.A8.A9.A10.D11.C12.B13.D14.D
15.解：如图所示：
16.解：如图所示：
17.（1）高
（2）两烧瓶中煤油的质量不相等
（3）小
18.（1）BD；总功率过大（超负荷运行）
（2）不同；电流表示数较大的支路灯泡亮
（3）相同；不同；电流和通电时间
19.（1）并联；串联
（2）解：如图所示：
（3）解：如图所示：
20.1）灯和电视机同时工作电路中的总功率，P总=P灯+P电视机=22W+220W=242W；由P=IU得： ．
答：通过电能表的电流为1.1A；
（2）W=P总t=0.242kW×4h=1.08kW h=0.968kW h；
答： 连续工作4h消耗0.968kW h的电能；
（3）由电能表电流规格可知正常工作的电流Imax=40A，最大功率Pmax=UImax=220V×40A=8800W；P′=Pmax﹣P总═8800W﹣242W=8558W．
答： 该电路中还能接入的用电器的最大功率是8558W
21.（1）答：只有用电器R接入电路时，通过熔断丝的电流为5A．（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，则此时人的电阻为8.8kΩ，通过人体的电流 电路中的总电流为5A+0.025A=5.025A＜10A，所以熔断丝不会断，即熔断丝不能救人命．
22.解：（1）在电路中，能使得测电笔发光的是火线，如下图：
（2）火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套．两孔插座是，左零线，右火线；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如下图：
（3）为了安全，保险丝应该接在火线上，故保险丝应该接在B点；
（4）①根据 P=UI 可得流过电热水器的电流为
I===10A；
②电阻为
R===22Ω；
③电热水器的电功率为
P=2200W=2.2kW；
消耗电能为
W=Pt=2.2kW×3h=6.6kW h
故答案为：（1）见上图；（2）见上图；（3）B点；（4）①流过电热水器的电流为10A；②电热水器的电阻22Ω；③电热水器工作3小时消耗多少6.6kW h．
