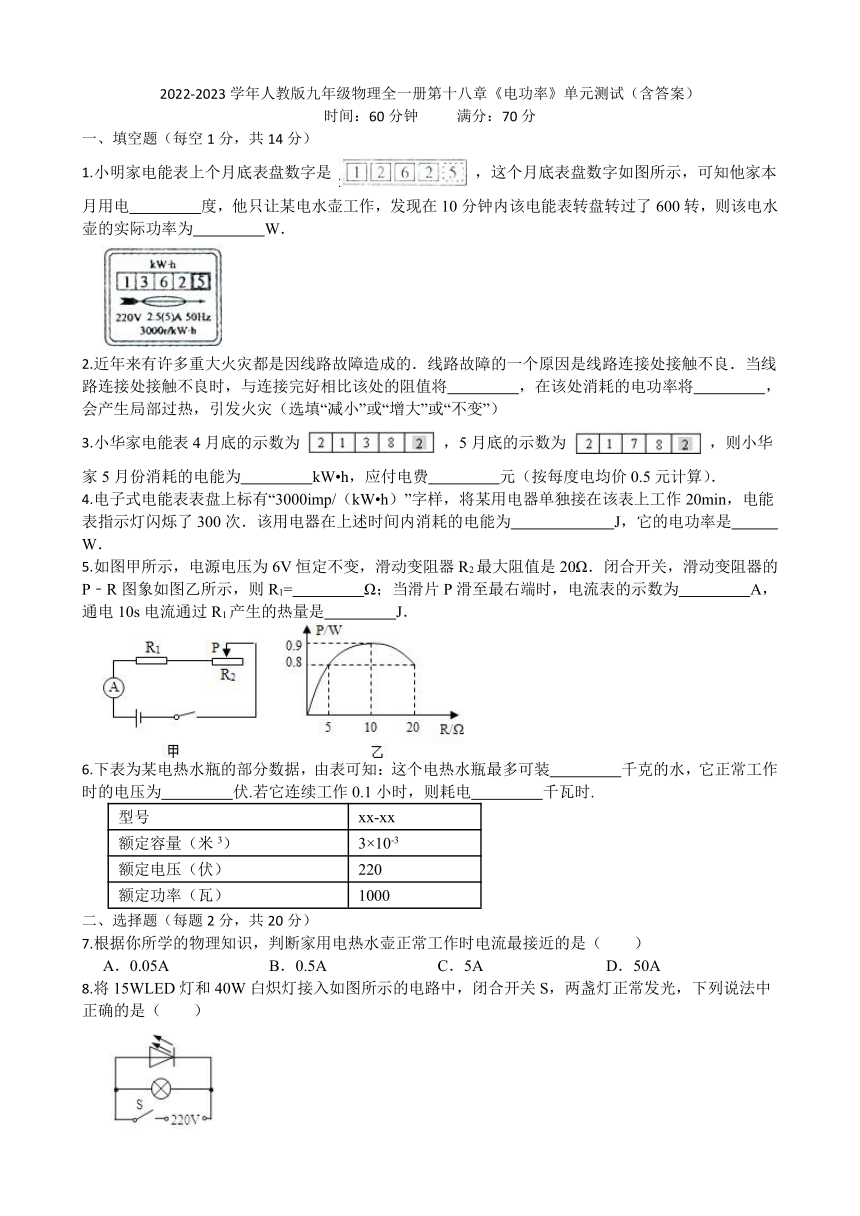

2022-2023学年人教版九年级物理全一册第十八章《电功率》单元测试（含答案）

2022-2023学年人教版九年级物理全一册第十八章《电功率》单元测试（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.小明家电能表上个月底表盘数字是 ，这个月底表盘数字如图所示，可知他家本月用电　 　度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为　 　W．
2.近年来有许多重大火灾都是因线路故障造成的．线路故障的一个原因是线路连接处接触不良．当线路连接处接触不良时，与连接完好相比该处的阻值将　 　，在该处消耗的电功率将　 　，会产生局部过热，引发火灾（选填“减小”或“增大”或“不变”）
3.小华家电能表4月底的示数为 ，5月底的示数为 ，则小华家5月份消耗的电能为　 　kW h，应付电费　 　元（按每度电均价0.5元计算）．
4.电子式电能表表盘上标有“3000imp/（kW h）”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为　 　J，它的电功率是　 　W．
5.如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的P﹣R图象如图乙所示，则R1=　 　Ω；当滑片P滑至最右端时，电流表的示数为　 　A，通电10s电流通过R1产生的热量是　 　J．
6.下表为某电热水瓶的部分数据，由表可知：这个电热水瓶最多可装　 　千克的水，它正常工作时的电压为　 　伏.若它连续工作0.1小时，则耗电　 　千瓦时.
型号 xx-xx
额定容量（米3） 3×10-3
额定电压（伏） 220
额定功率（瓦） 1000
二、选择题（每题2分，共20分）
7.根据你所学的物理知识，判断家用电热水壶正常工作时电流最接近的是（　　）
A．0.05A B．0.5A C．5A D．50A
8.将15WLED灯和40W白炽灯接入如图所示的电路中，闭合开关S，两盏灯正常发光，下列说法中正确的是（　　）

A．两盏灯串联 B．通过LED灯的电流小
C．两盏灯消耗的电能相等 D．白炽灯一定比LED灯更亮

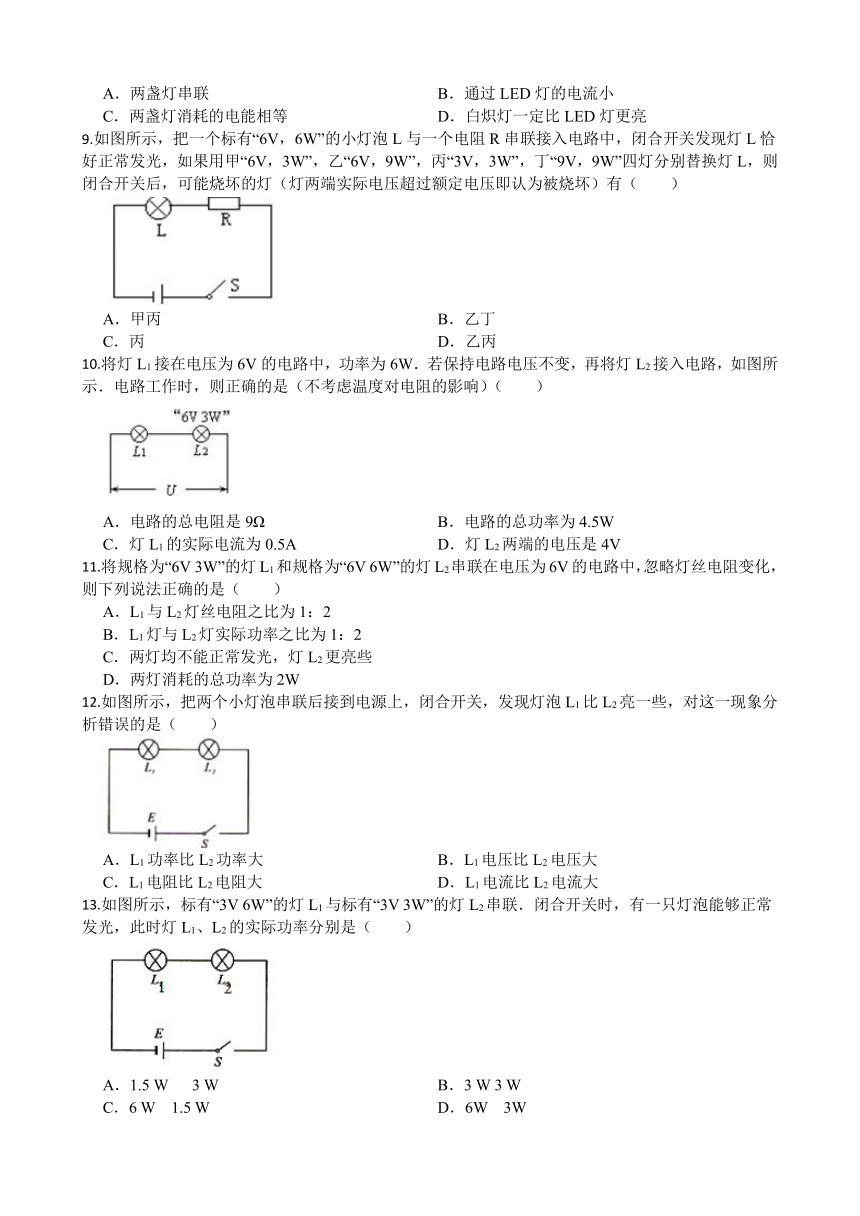

9.如图所示，把一个标有“6V，6W”的小灯泡L与一个电阻R串联接入电路中，闭合开关发现灯L恰好正常发光，如果用甲“6V，3W”，乙“6V，9W”，丙“3V，3W”，丁“9V，9W”四灯分别替换灯L，则闭合开关后，可能烧坏的灯（灯两端实际电压超过额定电压即认为被烧坏）有（　　）
A．甲丙 B．乙丁
C．丙 D．乙丙
10.将灯L1接在电压为6V的电路中，功率为6W．若保持电路电压不变，再将灯L2接入电路，如图所示．电路工作时，则正确的是（不考虑温度对电阻的影响）（　　）
A．电路的总电阻是9Ω B．电路的总功率为4.5W
C．灯L1的实际电流为0.5A D．灯L2两端的电压是4V
11.将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是（　　）
A．L1与L2灯丝电阻之比为1：2
B．L1灯与L2灯实际功率之比为1：2
C．两灯均不能正常发光，灯L2更亮些
D．两灯消耗的总功率为2W
12.如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比L2亮一些，对这一现象分析错误的是（　　）

A．L1功率比L2功率大 B．L1电压比L2电压大
C．L1电阻比L2电阻大 D．L1电流比L2电流大
13.如图所示，标有“3V 6W”的灯L1与标有“3V 3W”的灯L2串联．闭合开关时，有一只灯泡能够正常发光，此时灯L1、L2的实际功率分别是（　　）
A．1.5 W 3 W B．3 W 3 W
C．6 W 1.5 W D．6W 3W

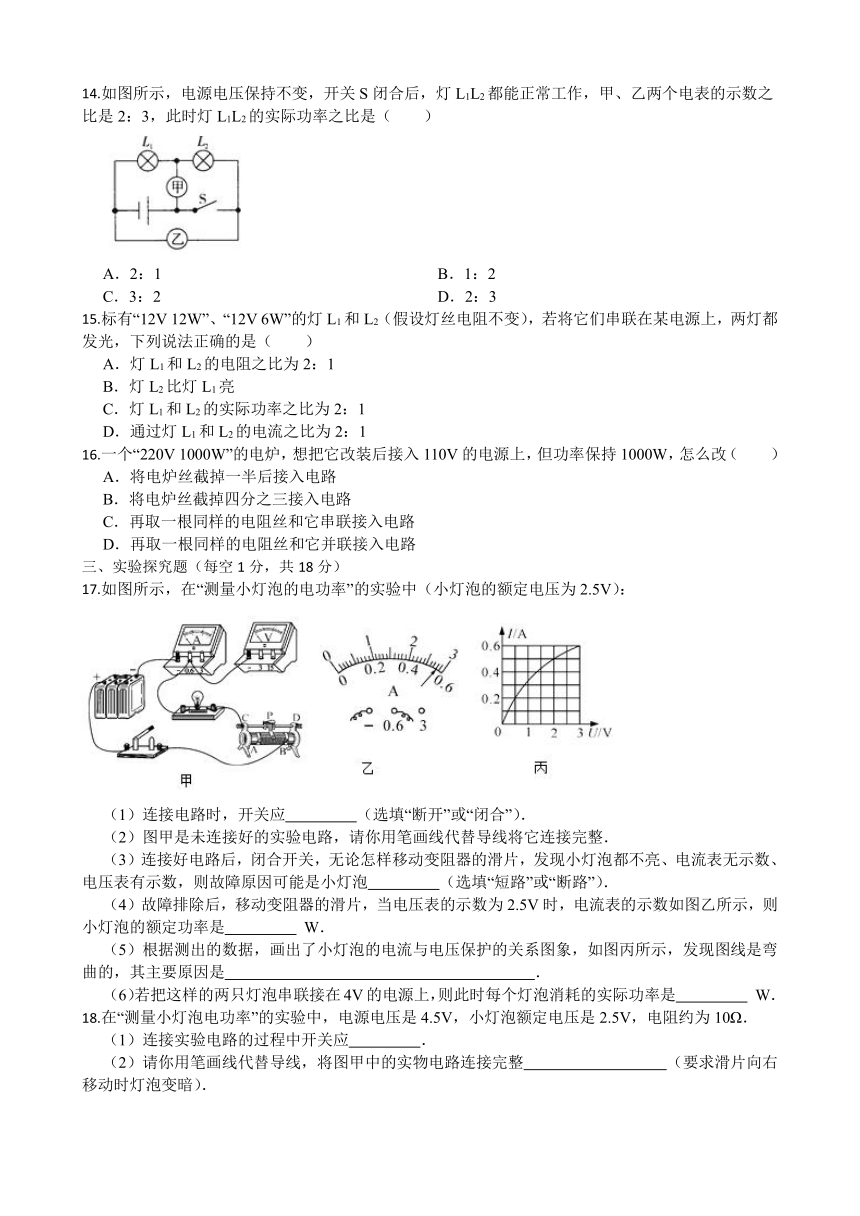

14.如图所示，电源电压保持不变，开关S闭合后，灯L1L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L1L2的实际功率之比是（　　）
A．2：1 B．1：2
C．3：2 D．2：3
15.标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（　　）
A．灯L1和L2的电阻之比为2：1
B．灯L2比灯L1亮
C．灯L1和L2的实际功率之比为2：1
D．通过灯L1和L2的电流之比为2：1
16.一个“220V 1000W”的电炉，想把它改装后接入110V的电源上，但功率保持1000W，怎么改（　　）
A．将电炉丝截掉一半后接入电路
B．将电炉丝截掉四分之三接入电路
C．再取一根同样的电阻丝和它串联接入电路
D．再取一根同样的电阻丝和它并联接入电路
三、实验探究题（每空1分，共18分）
17.如图所示，在“测量小灯泡的电功率”的实验中（小灯泡的额定电压为2.5V）：
（1）连接电路时，开关应　 　（选填“断开”或“闭合”）．
（2）图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整．
（3）连接好电路后，闭合开关，无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数，则故障原因可能是小灯泡　 　（选填“短路”或“断路”）．
（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是　 　 W．
（5）根据测出的数据，画出了小灯泡的电流与电压保护的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是　 　．
（6）若把这样的两只灯泡串联接在4V的电源上，则此时每个灯泡消耗的实际功率是　 　 W．
18.在“测量小灯泡电功率”的实验中，电源电压是4.5V，小灯泡额定电压是2.5V，电阻约为10Ω．
（1）连接实验电路的过程中开关应　 　．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整　 　（要求滑片向右移动时灯泡变暗）．
（3）小云同学连好最后一根导线，灯泡立即发出明亮耀眼的光且很快熄灭．检查发现连线正确，请你找出实验中两个操作不当之处：①　 　，②　 　．
（4）故障排除后，小云同学闭合开关，移动滑动变阻器的滑片P到某点，电压表的示数如图乙所示，为　 　V．若她想测量小灯泡的额定功率，应将图甲中的滑片P向　 　（A/B）端移动，使电压表示数为2.5V．
（5）她又移动滑片，记下几组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息可以计算出小灯泡的额定功率是　 　W．
（6）在她移动滑片过程中，发现电压表示数要比电流表示数增大的快，这是因为　 　．
（7）另一组同学连好同样的电路，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是　 　（写出一种情况即可）．
19.小明做测小灯泡电功率实验时，所用器材有电压为6V的电源，额定电压为2.5V，灯丝电阻约为10Ω的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。
（1）如图甲所示是小明没有连接完整实物电路，请你用笔画线代替导线，帮小明将实物电路连接完整；
（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是　 　；
（3）小明调整电路后闭合开关，移动滑片P到某处。电压表的示数为2.2V，要测得小灯泡的额定功率，应将滑片P向　 　（选填“左”或“右”）端滑动；
（4）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U-I图像，根据图像提供的信息，可计算出小灯泡的额定功率是　 　W；
（5）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明相要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω，将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示为　 　A，则定值电阻的阻值为　 　Ω。
四、计算题（每题9分，共18分）
0.如图所示，电源两端电压不变，电阻R1的阻值为10Ω，闭合开关，电流表A2的示数为0.2A，电流表A1的示数为0.6A．求
（1）通过R1的电流I1；
（2）电路消耗的总功率为多少。
21.某型号电饭煲有加热和保温两个挡位，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像；
（1）当开关S与触点2相接时，电饭煲处于　 　（选填“保温”或“加热”）状态；
（2）计算R2的阻值；
（3）在这次工作中，电饭煲共消耗了多少kW h的电能？
答案
1.100；1200
2.增大；增大
3.40；20
4.3.6×105；300
5.10；0.2；4
6.3；220；0.1
7.C8.B9.A10.D11.D12.D13.A14.B15.B16.B
17.（1）断开 （2）解 :如图所示：
（3）断路 （4）1.4 （5）温度升高，灯丝电阻（或电阻率）增大 （6）1
18.（1）断开
（2）解:如图所示：
（3）连接电路时，开关没有断开；滑动变阻器的滑片未调至最大阻值处
（4）1.8；A
（5）0.75
（6）灯丝电阻随温度的升高而增大
（7）小灯泡的灯丝断了
19.（1）
（2）滑动变阻器同时将下面的两个接线柱接入电路
（3）右
（4）0.5
（5）0.4；5
20.（1）解：根据并联电路电流的特点可知I1=I-I2=0.6A-0.2 A=0.4A
答：通过R1的电流为0.4A；
（2）解：由U=IR可知，R1两端的电压U1=I1R1=0.4A×10Ω=4V
根据并联电路中电压规律可知，电源电压U=U1=4V
由P=UI可知，电路中消耗的总电功率P=UI=4V×0.6A=2.4W
答：电路消耗的总功率为2.4W。
21.（1）保温
（2）从乙中图像看，电饭煲的加热功率为880W，保温功率为220W。开关接1时，有P加=P1
即P1=880W
即
代入数据
可得R1=55Ω
开关接2时，有
代入数据
可得R2=165Ω
答：R2的阻值是165Ω；
（3）电路消耗的电能等于电流做的功，则电饭煲消耗的电能
答：电路共消耗的电能为0.209kW h。
