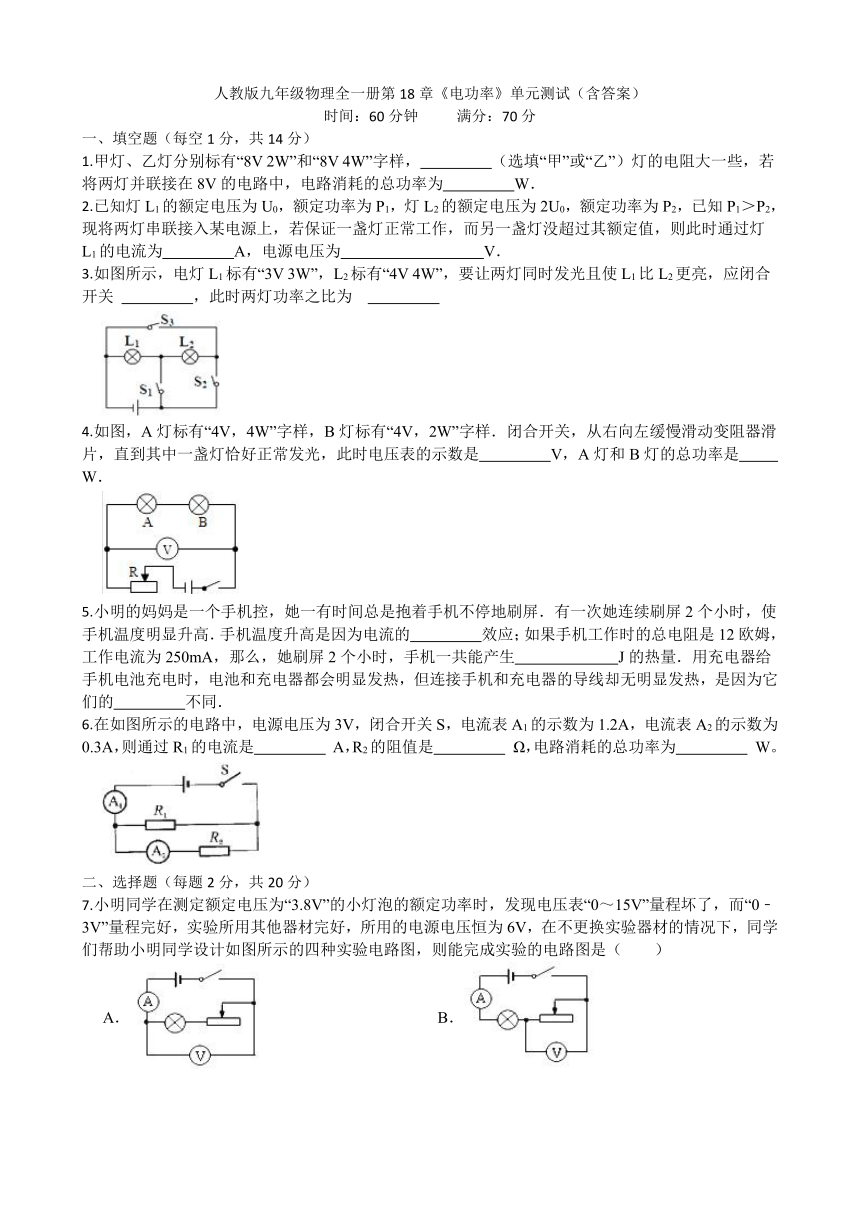

人教版九年级物理全一册第18章《电功率》单元测试（含答案）

人教版九年级物理全一册第18章《电功率》单元测试（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.甲灯、乙灯分别标有“8V 2W”和“8V 4W”字样，　 　（选填“甲”或“乙”）灯的电阻大一些，若将两灯并联接在8V的电路中，电路消耗的总功率为　 　W．
2.已知灯L1的额定电压为U0，额定功率为P1，灯L2的额定电压为2U0，额定功率为P2，已知P1＞P2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则此时通过灯L1的电流为　 　A，电源电压为　 　V．
3.如图所示，电灯L1标有“3V 3W”，L2标有“4V 4W”，要让两灯同时发光且使L1比L2更亮，应闭合开关 　 　，此时两灯功率之比为 　 　
4.如图，A灯标有“4V，4W”字样，B灯标有“4V，2W”字样．闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是　 　V，A灯和B灯的总功率是　 　W．
5.小明的妈妈是一个手机控，她一有时间总是抱着手机不停地刷屏．有一次她连续刷屏2个小时，使手机温度明显升高．手机温度升高是因为电流的　 　效应；如果手机工作时的总电阻是12欧姆，工作电流为250mA，那么，她刷屏2个小时，手机一共能产生　 　J的热量．用充电器给手机电池充电时，电池和充电器都会明显发热，但连接手机和充电器的导线却无明显发热，是因为它们的　 　不同．
6.在如图所示的电路中，电源电压为3V，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则通过R1的电流是　 　 A，R2的阻值是　 　 Ω，电路消耗的总功率为　 　 W。
二、选择题（每题2分，共20分）
7.小明同学在测定额定电压为“3.8V”的小灯泡的额定功率时，发现电压表“0～15V”量程坏了，而“0﹣3V”量程完好，实验所用其他器材完好，所用的电源电压恒为6V，在不更换实验器材的情况下，同学们帮助小明同学设计如图所示的四种实验电路图，则能完成实验的电路图是（　　）
A． B． C． D．

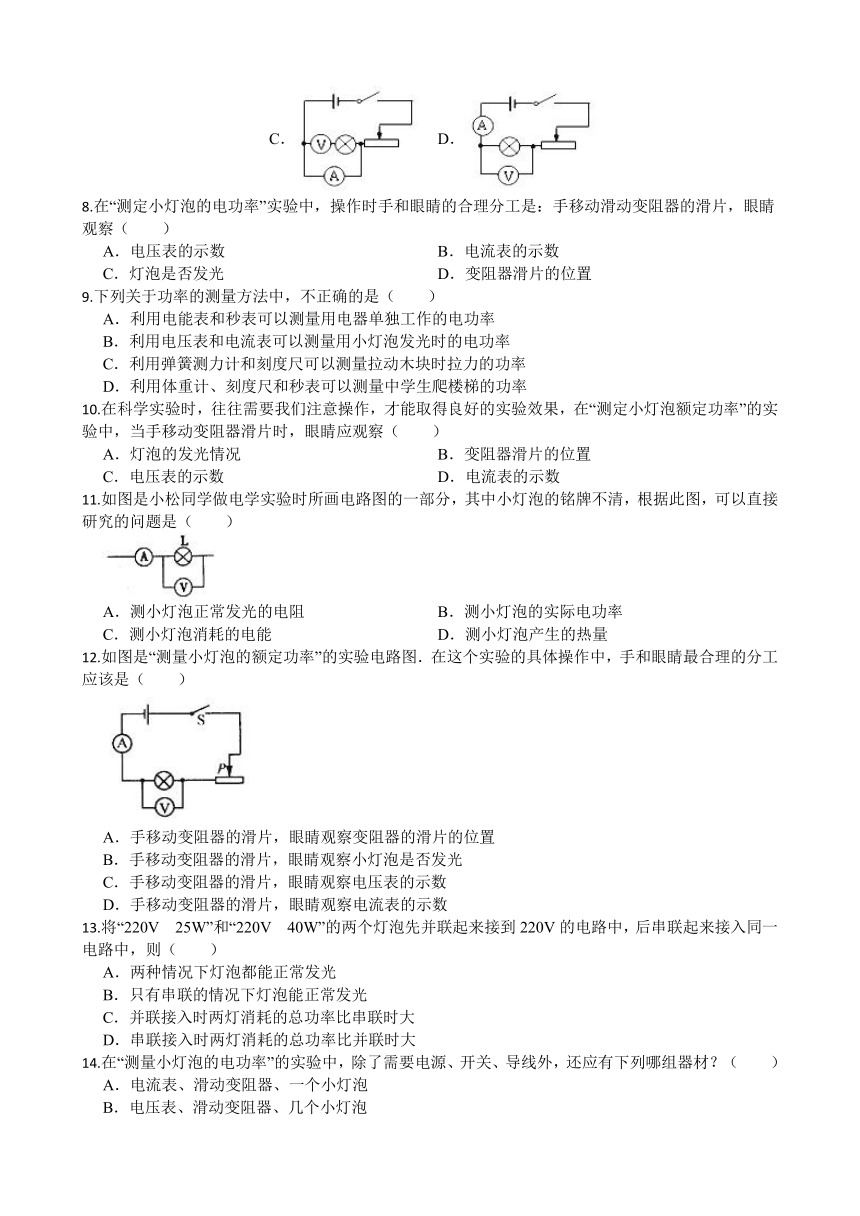

8.在“测定小灯泡的电功率”实验中，操作时手和眼睛的合理分工是：手移动滑动变阻器的滑片，眼睛观察（　　）
A．电压表的示数 B．电流表的示数
C．灯泡是否发光 D．变阻器滑片的位置
9.下列关于功率的测量方法中，不正确的是（　　）
A．利用电能表和秒表可以测量用电器单独工作的电功率
B．利用电压表和电流表可以测量用小灯泡发光时的电功率
C．利用弹簧测力计和刻度尺可以测量拉动木块时拉力的功率
D．利用体重计、刻度尺和秒表可以测量中学生爬楼梯的功率
10.在科学实验时，往往需要我们注意操作，才能取得良好的实验效果，在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（　　）
A．灯泡的发光情况 B．变阻器滑片的位置
C．电压表的示数 D．电流表的示数
11.如图是小松同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌不清，根据此图，可以直接研究的问题是（　　）

A．测小灯泡正常发光的电阻 B．测小灯泡的实际电功率
C．测小灯泡消耗的电能 D．测小灯泡产生的热量
12.如图是“测量小灯泡的额定功率”的实验电路图．在这个实验的具体操作中，手和眼睛最合理的分工应该是（　　）

A．手移动变阻器的滑片，眼睛观察变阻器的滑片的位置
B．手移动变阻器的滑片，眼睛观察小灯泡是否发光
C．手移动变阻器的滑片，眼睛观察电压表的示数
D．手移动变阻器的滑片，眼睛观察电流表的示数
13.将“220V　25W”和“220V　40W”的两个灯泡先并联起来接到220V的电路中，后串联起来接入同一电路中，则（　　）
A．两种情况下灯泡都能正常发光
B．只有串联的情况下灯泡能正常发光
C．并联接入时两灯消耗的总功率比串联时大
D．串联接入时两灯消耗的总功率比并联时大
14.在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？（　　）
A．电流表、滑动变阻器、一个小灯泡
B．电压表、滑动变阻器、几个小灯泡
C．电流表、电压表、滑动变阻器、几个小灯泡
D．电流表、电压表、几个定值电阻、几个小灯泡

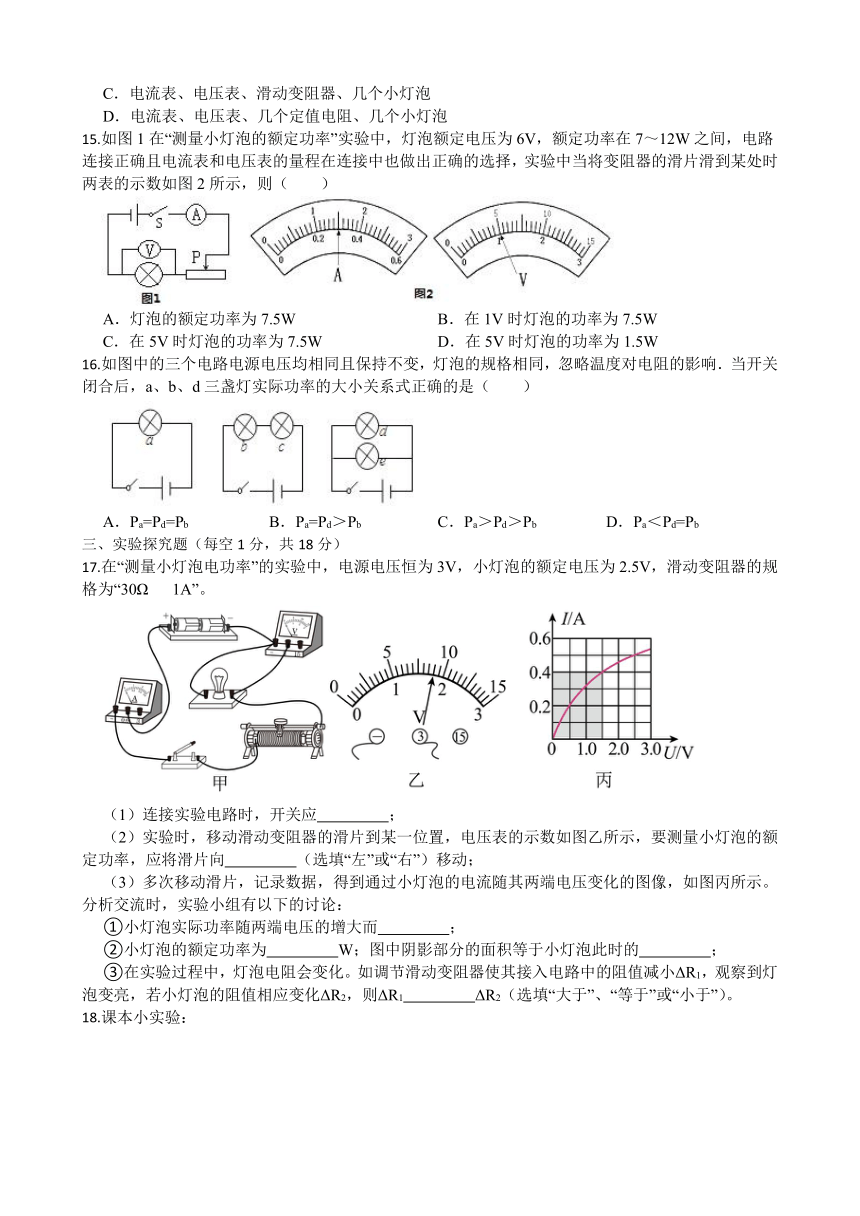

15.如图1在“测量小灯泡的额定功率”实验中，灯泡额定电压为6V，额定功率在7～12W之间，电路连接正确且电流表和电压表的量程在连接中也做出正确的选择，实验中当将变阻器的滑片滑到某处时两表的示数如图2所示，则（　　）
A．灯泡的额定功率为7.5W B．在1V时灯泡的功率为7.5W
C．在5V时灯泡的功率为7.5W D．在5V时灯泡的功率为1.5W
16.如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是（　　）
A．Pa=Pd=Pb B．Pa=Pd＞Pb C．Pa＞Pd＞Pb D．Pa＜Pd=Pb
三、实验探究题（每空1分，共18分）
17.在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“30Ω 1A”。
（1）连接实验电路时，开关应　 　；
（2）实验时，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片向　 　（选填“左”或“右”）移动；
（3）多次移动滑片，记录数据，得到通过小灯泡的电流随其两端电压变化的图像，如图丙所示。分析交流时，实验小组有以下的讨论：
①小灯泡实际功率随两端电压的增大而　 　；
②小灯泡的额定功率为　 　W；图中阴影部分的面积等于小灯泡此时的　 　；
③在实验过程中，灯泡电阻会变化。如调节滑动变阻器使其接入电路中的阻值减小ΔR1，观察到灯泡变亮，若小灯泡的阻值相应变化ΔR2，则ΔR1　 　ΔR2（选填“大于”、“等于”或“小于”）。
18.课本小实验：
（1）图甲可以用来研究“电流做功的多少与电压关系”，将两个阻值不同的白炽灯串联接在电路中，闭合 开关，调节滑动变阻器，观察 　 　和　 　，进一步分析就能顺利得出实验结论．
（2）图乙所示是“探究电流的热效应与电阻大小关系”的实验装置图．A、B 两瓶煤油中都浸泡着一段金 属丝，A 瓶内的金属丝电阻较小．实验中应使两瓶中盛装的煤油质量　 　（选填“相等”或“不相等”）．当 开关闭合后，　 　（选填“A”或“B”）瓶中温度计示数上升较快，为了探究电流热效应与电流大小 的关系还需要添加的测量工具是　 　．
（3）丙图是研究短路引起熔丝熔断的实验，则应该将导线接在　 　两点间造成短路，引起熔丝熔断．
19.在测定“小灯泡电功率”实验中，小灯泡额定电压为2.5V，电阻约为8Ω。
（1）连接电路时，应将滑动变阻器滑片P移到　 　端（选填“A”或“B”）。
（2）图甲中有一根导线连接错误，请你把它找出来并打上“×”（表示不要），并用笔重新画一根连接正确的导线；
（3）改正电路后，闭合开关，无论如何移动滑动变阻器的滑片P，小灯泡始终不亮，电压表和电流表均无示数，原因可能是下列选项中的____；（用字母表示）
A．灯泡短路 B．灯泡断路
C．滑动变阻器短路 D．滑动变阻器断路
（4）排除故障后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数为2.5V，此时电流表的示数如图乙所示，小灯泡的额定功率为　 　W；
（5）两个额定电压均为15V的灯泡L1、L2，电压与电流的关系曲线如图丙，将它们串联接到15V电源上，二灯亮度比较：　 　（选填“L1更亮”、“L2更亮”或“一样亮”），两灯消耗实际总功率约为　 　W。
四、计算题（每题9分，共18分）
20.如图所示，电源电压恒为12V，小灯泡上标有“6V 3.6W”字样且灯丝电阻保持不变，当只闭合开关S、S1时，小灯泡正常发光；当所有开关都闭合，且滑动变阻器的滑片滑到最右端时，电流表A的示数是1.8A。求：
（1）定值电阻R1的阻值多大？
（2）滑动变阻器R2的最大阻值多大？
（3）通过不同开关的闭合、断开的变化，小灯泡通电时消耗的最小电功率是多少？（不能为0）
21.小豪家新买了一台电热型加湿器，说明书上有原理图（如图甲），表格中为其部分技术参数，R1、R2为发热电阻，且3R1=R2，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现关低档高档之间的转换（低档为小功率加热，高档为大功率加热）。
额定电压 220V
水箱容积 3L
高档功率 440W
（1）求加热电阻R1的阻值。
（2）求加湿器正常工作时的低档功率。
（3）如图乙所示，求加湿器正常工作30min消耗的电能。
答案
1.甲；6
2.；
3.S1、S3；4：3
4.6；3
5.热；5.4×103；电阻
6.0.9；10；3.6
7.B8.A9.C10.C11.B12.C13.C14.C15.C16.B
17.（1）断开 （2）左 （3）增大；1.25；功率；大于
18.（1）小灯泡亮度；电压表示 （2）相等；B；秒表 （3）BD
19.（1）B
（2）如图所示：
（3）D
（4）0.85
（5）L1更亮；3
20.（1）解：由图可知，只闭合S、S1时，L与R1串联，小灯泡正常发光；因串联电路处处电流相等，所以由P=UI可得，电路中电流
因串联电路两端电压等于各部分电路两端电压之和，所以R1两端电压U1=U-UL=12V-6V=6V由 可得，R1的阻值
答：定值电阻R1的阻值为10Ω；
（2）解：由图可知，当所有开关都闭合时，R1和R2并联，电流表测干路电流，且滑片在最右端时，滑动变阻器接入电路的阻值最大，通过R1的电流
因并联电路中干路电流等于各支路电流之和，所以通过R2的电流I2=I-I1=1.8A-1.2A=0.6A
则R2的最大阻值
答：滑动变阻器R2的最大阻值为20Ω；
（3）解：R1电路中的最小电流
所以灯泡消耗的最小功率P=I最小2RL=(0.4A)2×10Ω=1.6W
答：小灯泡通电时消耗的最小电功率是1.6W。
21.（1）解：加湿器两端电压保持220V不变，R1单独接入电路时，处于高档，有
答：R1的阻值为110 ；
（2）解：R2的阻值为
两个加热电阻串联时，为低档，有
答：低档功率为110W；
（3）解：加湿器消耗的电能等于电流做的功，为答：消耗的电能为0.11kW·h。
