时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1．如图所示，电源电压为12V并保持不变，小灯泡L上标有“6V”的字样，不考虑温度对电阻的影响。当滑动变阻器的滑片P移至中点时，小灯泡L恰好正常发光；当滑片P移至最右端时，小灯泡L的实际功率为4W.则小灯泡的额定功率为　 　W，滑动变阻器的最大阻值为　 　Ω.
2．如图甲所示，是标有“2.5V”字样的小灯泡L的电阻随它两端电压变化的图像。现将小灯泡L和电阻R接入如图乙所示的电路中，电源电压为6V并保持不变，当开关S断开时，小灯泡的灯丝阻值为　 　Ω；当开关S闭合后，小灯泡恰能正常发光，则小灯泡的额定功率为　 　W；此时电阻R消耗的功率为　 　W。
3．某大会议室里安装了100只相同的LED节能灯，这些灯全部正常发光2h，且无其他用电器工作时，电能表的示数由 变为 。已知每只灯的额定电压均为220V，则通过每只灯泡的电流为　 　A；实验表明，一只这样的节能灯与一只60W的白炽灯正常发光时亮度相同。那么与使用相同数量的60W白炽灯相比，100只这样的节能灯正常发光2h可节约电能　 　度。
4．如图所示，电源电压恒定．小灯泡L标有“3V 0.6W”字样，R为定值电阻．闭合S，断开Sl，小灯泡正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为　 　Ω，此时灯泡L和电阻R消耗的功率之比是　 　。
5．一个家用灯泡上标有“220V 100W”.其中的“220V”表示　 　，“100W”表示　 　.
6．“220 V 25 W”的灯泡甲和“220 V 100 W”的灯泡乙,其灯丝长短相同,可发现灯泡　 　的灯丝较细,若将这两个灯泡并联在220伏的电源上,　 　灯泡亮些,若将这两个灯泡串联在220伏的电源上,则　 　灯泡亮些.
二、选择题（每题2分，共20分）

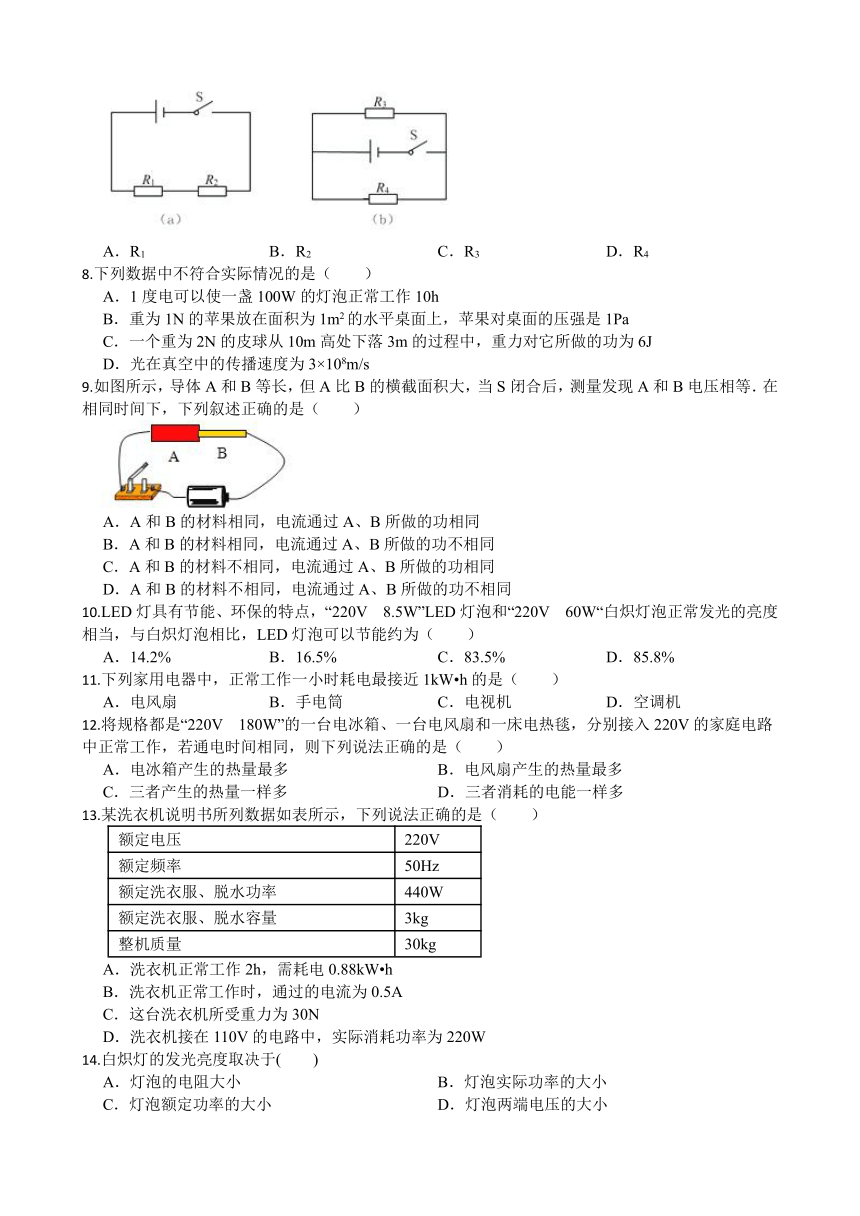

7.如图（a）所示，两个电阻R1、R2串联连接在电源两端，且R1＞R2；接着将R3、R4两电阻并联在相同电源的电路中，如图（b）所示．设R3=R1、R4=R2，两电路闭合电键后，则消耗电能最多的是电阻（　　）
A．R1 B．R2 C．R3 D．R4
8.下列数据中不符合实际情况的是（　　）
A．1度电可以使一盏100W的灯泡正常工作10h
B．重为1N的苹果放在面积为1m2的水平桌面上，苹果对桌面的压强是1Pa
C．一个重为2N的皮球从10m高处下落3m的过程中，重力对它所做的功为6J
D．光在真空中的传播速度为3×108m/s
9.如图所示，导体A和B等长，但A比B的横截面积大，当S闭合后，测量发现A和B电压相等．在相同时间下，下列叙述正确的是（　　）

A．A和B的材料相同，电流通过A、B所做的功相同
B．A和B的材料相同，电流通过A、B所做的功不相同
C．A和B的材料不相同，电流通过A、B所做的功相同
D．A和B的材料不相同，电流通过A、B所做的功不相同
10.LED灯具有节能、环保的特点，“220V 8.5W”LED灯泡和“220V 60W“白炽灯泡正常发光的亮度相当，与白炽灯泡相比，LED灯泡可以节能约为（　　）
A．14.2% B．16.5% C．83.5% D．85.8%
11.下列家用电器中，正常工作一小时耗电最接近1kW h的是（　　）
A．电风扇 B．手电筒 C．电视机 D．空调机
12.将规格都是“220V 180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入220V的家庭电路中正常工作，若通电时间相同，则下列说法正确的是（　　）
A．电冰箱产生的热量最多 B．电风扇产生的热量最多
C．三者产生的热量一样多 D．三者消耗的电能一样多
13.某洗衣机说明书所列数据如表所示，下列说法正确的是（　　）
额定电压 220V
额定频率 50Hz
额定洗衣服、脱水功率 440W
额定洗衣服、脱水容量 3kg
整机质量 30kg
A．洗衣机正常工作2h，需耗电0.88kW h
B．洗衣机正常工作时，通过的电流为0.5A
C．这台洗衣机所受重力为30N
D．洗衣机接在110V的电路中，实际消耗功率为220W
14.白炽灯的发光亮度取决于(　　)
A．灯泡的电阻大小 B．灯泡实际功率的大小
C．灯泡额定功率的大小 D．灯泡两端电压的大小

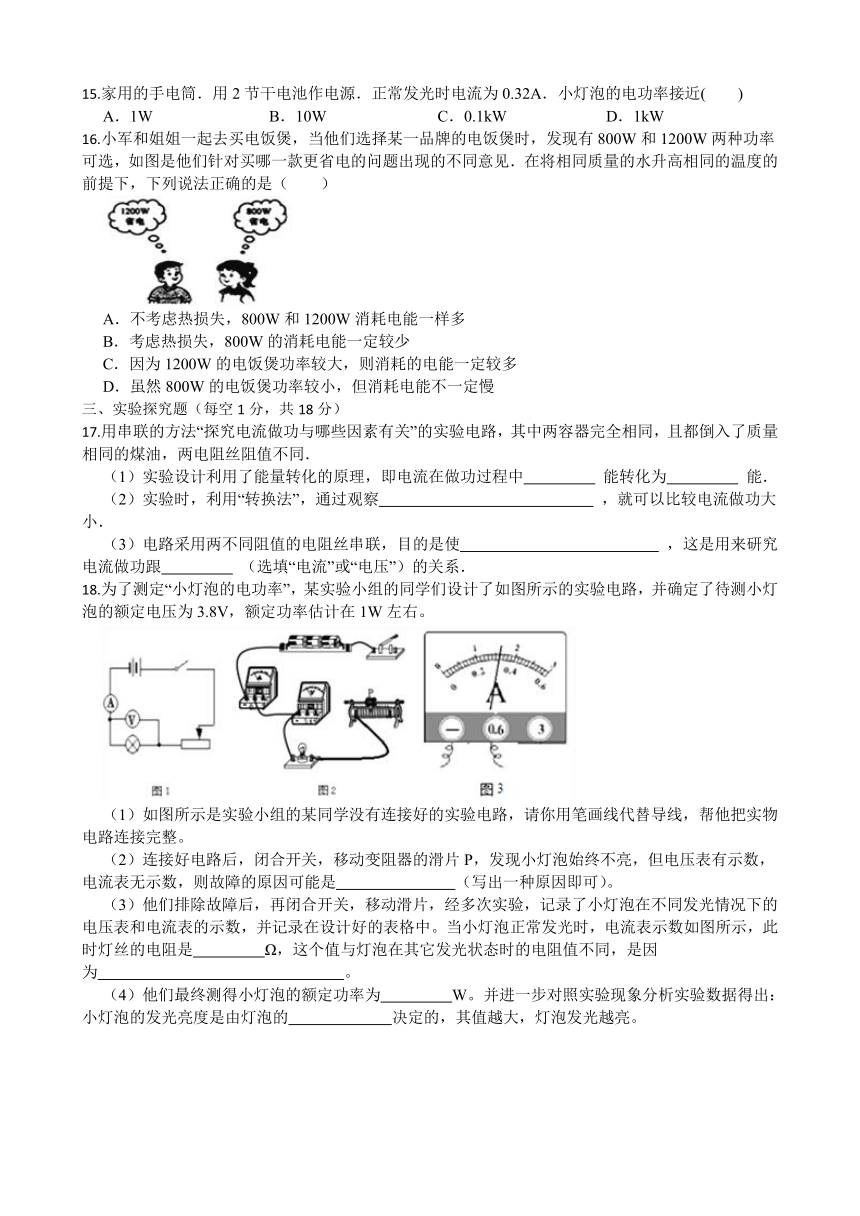

15.家用的手电筒．用2节干电池作电源．正常发光时电流为0.32A．小灯泡的电功率接近(　　)
A．1W B．10W C．0.1kW D．1kW
16.小军和姐姐一起去买电饭煲，当他们选择某一品牌的电饭煲时，发现有800W和1200W两种功率可选，如图是他们针对买哪一款更省电的问题出现的不同意见．在将相同质量的水升高相同的温度的前提下，下列说法正确的是（　　）

A．不考虑热损失，800W和1200W消耗电能一样多
B．考虑热损失，800W的消耗电能一定较少
C．因为1200W的电饭煲功率较大，则消耗的电能一定较多
D．虽然800W的电饭煲功率较小，但消耗电能不一定慢
三、实验探究题（每空1分，共18分）
17.用串联的方法“探究电流做功与哪些因素有关”的实验电路，其中两容器完全相同，且都倒入了质量相同的煤油，两电阻丝阻值不同．
（1）实验设计利用了能量转化的原理，即电流在做功过程中　 　 能转化为　 　 能．
（2）实验时，利用“转换法”，通过观察　 　 ，就可以比较电流做功大小．
（3）电路采用两不同阻值的电阻丝串联，目的是使　 　 ，这是用来研究电流做功跟　 　 （选填“电流”或“电压”）的关系．
18.为了测定“小灯泡的电功率”，某实验小组的同学们设计了如图所示的实验电路，并确定了待测小灯泡的额定电压为3.8V，额定功率估计在1W左右。
（1）如图所示是实验小组的某同学没有连接好的实验电路，请你用笔画线代替导线，帮他把实物电路连接完整。
（2）连接好电路后，闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是　 　（写出一种原因即可）。
（3）他们排除故障后，再闭合开关，移动滑片，经多次实验，记录了小灯泡在不同发光情况下的电压表和电流表的示数，并记录在设计好的表格中。当小灯泡正常发光时，电流表示数如图所示，此时灯丝的电阻是　 　Ω，这个值与灯泡在其它发光状态时的电阻值不同，是因为　 　。
（4）他们最终测得小灯泡的额定功率为　 　W。并进一步对照实验现象分析实验数据得出：小灯泡的发光亮度是由灯泡的　 　决定的，其值越大，灯泡发光越亮。
19.在“测定小灯泡的电功率”的实验中，已知小灯泡的额定电压为3.8V，完成下面各题：
（1）请完成上图中的电路连接，要求滑动变阻器滑片右移时灯泡变亮；
（2）某同学连接好电路后，闭合开关移动滑片，发现小灯泡亮度始终较暗，电压表、电流表均有示数，出现这种现象的原因可能是　 　 ；有同学按图示连好电路，调节滑动变阻器的过程中小灯泡却突然熄灭而电压表有示数，此时观察电流表和电压表的示数应该分别为　 　A和　 　V。
（3）接线正确后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图甲所示，为　 　 V，要测量小灯泡的额定功率，应将滑片P向　 　 端（填“A”或“B”端）的方向滑动。
（4）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是　 　 W。
（5）该同学在对测量数据的记录和处理时设计了如下表格，你认为这张表格的设计是　 　 (选填“正确”或“错误”）的。
次数 U/V I/A P/W 平均值P/W
1
2
3
四、计算题（每题9分，共18分）
20.如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.5A”，电源电压保持不变，灯丝电阻不随温度改变。
（1）小灯泡正常发光时的电阻；
（2）S1、S2都断开时，小灯泡L正常发光，求电源电压；
（3）S1、S2都闭合时，电流表示数变为0.9A，求R2的阻值；
（4）此电路功率的最大值。
21.小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表。电吹风在额定电压下工作，请解答如下问题：
热风温度 50~75℃
额定功率 热风时：900W
冷风时：110W
额定电压 220V
质量 0.5kg
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）正常工作时电热丝的电阻是多大？
（3）电吹风内电动机的线圈电阻是0.8Ω，电吹风吹冷风10min线圈产生的热量是多少？
（4）一天，小华断开家中其它用电器，只用电吹风吹热风时，发现家中标有“220V10（20A）；3000r/(kW·h)”的电能表5min内转了200圈，求电吹风此时的实际功率是多少？
答案
1.9；8
2.2；0.625；0.875
3.0.05；9.8
4.10；2：3
5.额定电压为220V；额定功率为100W
6.甲；乙；甲
7.D8.B9.C10.D11.D12.D13.A14.B15.A16.A
17.（1）电　；内　 （2）温度计示数变化的多少 （3）电流和通电时间相等　；电压　
18.（1）解：如图所示：
（2）小灯泡断路
（3）11.875；灯丝的电阻随温度变化而改变
（4）1.216；实际功率
19.（1）【解】如图
（2）滑动变阻器接入了两个下接线柱；0；4.5
（3）0.5；B
（4）1.14
（5）错误
20.（1）
（2）S1、S2都断开时，L与R1串联，小灯泡正常发光，电路电流I=I灯=I额=0.5A
U总=IR总=I（R1+R灯)=0.5A×（25Ω+5Ω)=15V
（3）S1、S2都闭合时，R1与R2并联，电流表A测干路电流I并，此时U1=U2=U=15V
（4）当S1、S2都闭合时，R1与R2并联，电路的电功率最大
P大=UI大=15V×0.9A=13.5W
21.（1）解：电吹风吹冷风时，通过电动机的电流
答：电吹风吹冷风时，通过电动机的电流是0.5A；
（2）解：当电吹风吹热风时，电动机和电热丝同时工作，电动机与电热丝并联，电热丝R2的电功率P2=P-P1=990W-110W=880W
电热丝的电阻
答：电热丝工作时的电阻是55Ω；
（3）解：电吹风吹冷风10min产生的热量（电流通过电动机产生的热量）Q1=I12R1t=(0.5A)2×0.8Ω×10×60s=120J
答：电吹风吹冷风30min线圈产生的热量是120J；
（4）解：转盘转了200圈，消耗的电能为
电吹风此时的实际功率
答：电吹风此时的实际功率是800W。
