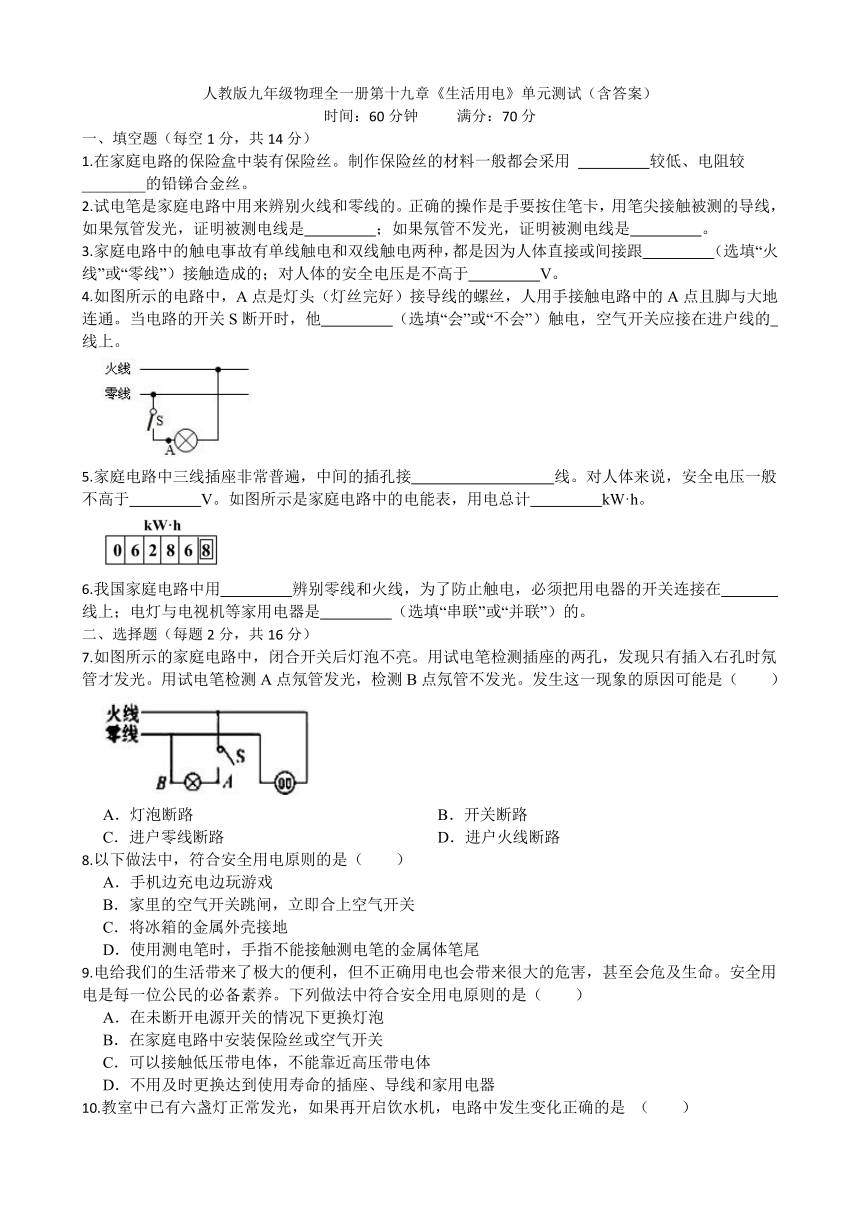

人教版九年级物理全一册第十九章《生活用电》单元测试（含答案）

人教版九年级物理全一册第十九章《生活用电》单元测试（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.在家庭电路的保险盒中装有保险丝。制作保险丝的材料一般都会采用 　 　较低、电阻较________的铅锑合金丝。
2.试电笔是家庭电路中用来辨别火线和零线的。正确的操作是手要按住笔卡，用笔尖接触被测的导线，如果氖管发光，证明被测电线是　 　；如果氖管不发光，证明被测电线是　 　。
3.家庭电路中的触电事故有单线触电和双线触电两种，都是因为人体直接或间接跟　 　（选填“火线”或“零线”）接触造成的；对人体的安全电压是不高于　 　V。
4.如图所示的电路中，A点是灯头（灯丝完好）接导线的螺丝，人用手接触电路中的A点且脚与大地连通。当电路的开关S断开时，他　 　（选填“会”或“不会”）触电，空气开关应接在进户线的　 　线上。
5.家庭电路中三线插座非常普遍，中间的插孔接　 　线。对人体来说，安全电压一般不高于　 　V。如图所示是家庭电路中的电能表，用电总计　 　kW·h。
6.我国家庭电路中用　 　辨别零线和火线，为了防止触电，必须把用电器的开关连接在　 　线上；电灯与电视机等家用电器是　 　（选填“串联”或“并联”）的。
二、选择题（每题2分，共16分）
7.如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）
A．灯泡断路 B．开关断路
C．进户零线断路 D．进户火线断路
8.以下做法中，符合安全用电原则的是（　　）
A．手机边充电边玩游戏
B．家里的空气开关跳闸，立即合上空气开关
C．将冰箱的金属外壳接地
D．使用测电笔时，手指不能接触测电笔的金属体笔尾
9.电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中符合安全用电原则的是（　　）
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装保险丝或空气开关
C．可以接触低压带电体，不能靠近高压带电体
D．不用及时更换达到使用寿命的插座、导线和家用电器
10.教室中已有六盏灯正常发光，如果再开启饮水机，电路中发生变化正确的是 （　　）
A．总电流变大 B．总电压变大 C．总电阻变大 D．总功率变小

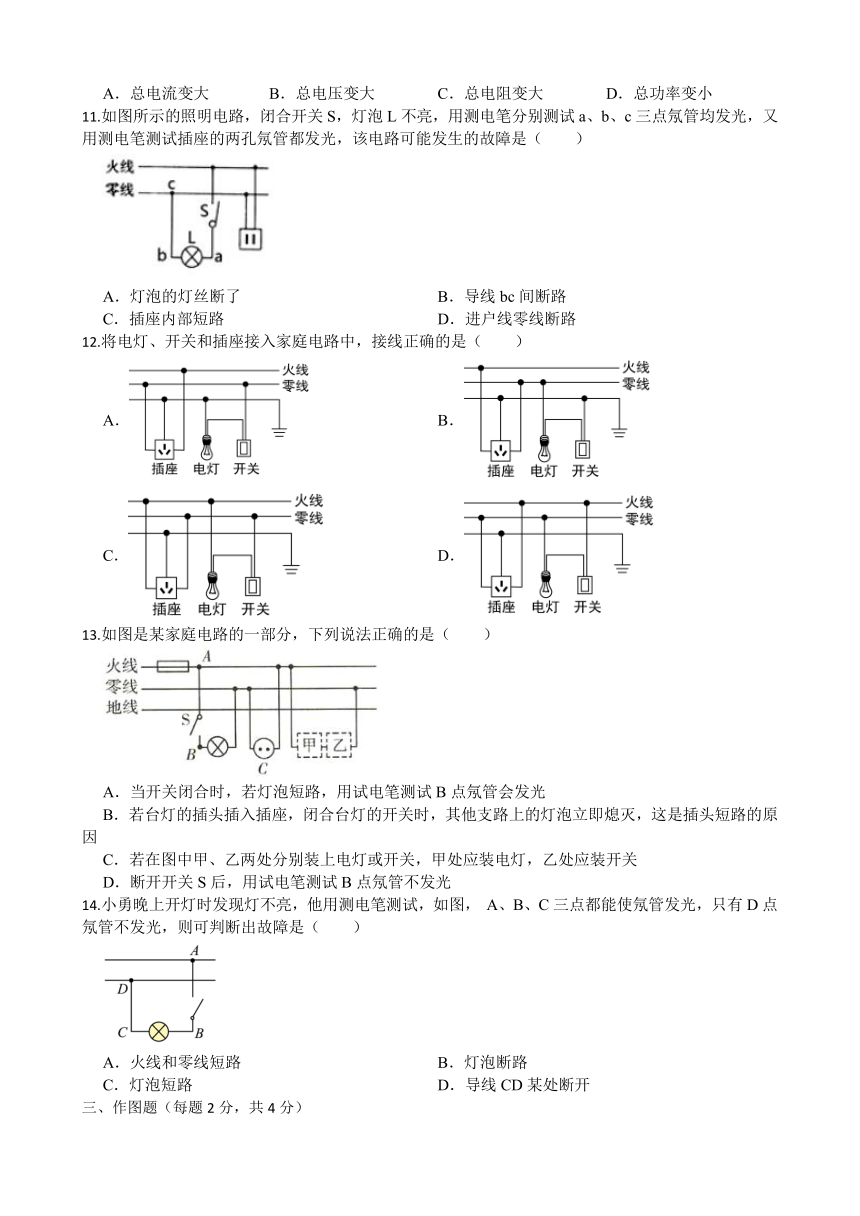

11.如图所示的照明电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，又用测电笔测试插座的两孔氖管都发光，该电路可能发生的故障是（　　）
A．灯泡的灯丝断了 B．导线bc间断路
C．插座内部短路 D．进户线零线断路
12.将电灯、开关和插座接入家庭电路中，接线正确的是（　　）
A． B．
C． D．
13.如图是某家庭电路的一部分，下列说法正确的是（　　）
A．当开关闭合时，若灯泡短路，用试电笔测试B点氖管会发光
B．若台灯的插头插入插座，闭合台灯的开关时，其他支路上的灯泡立即熄灭，这是插头短路的原因
C．若在图中甲、乙两处分别装上电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S后，用试电笔测试B点氖管不发光
14.小勇晚上开灯时发现灯不亮，他用测电笔测试，如图， A、B、C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（　　）
A．火线和零线短路 B．灯泡断路
C．灯泡短路 D．导线CD某处断开
三、作图题（每题2分，共4分）

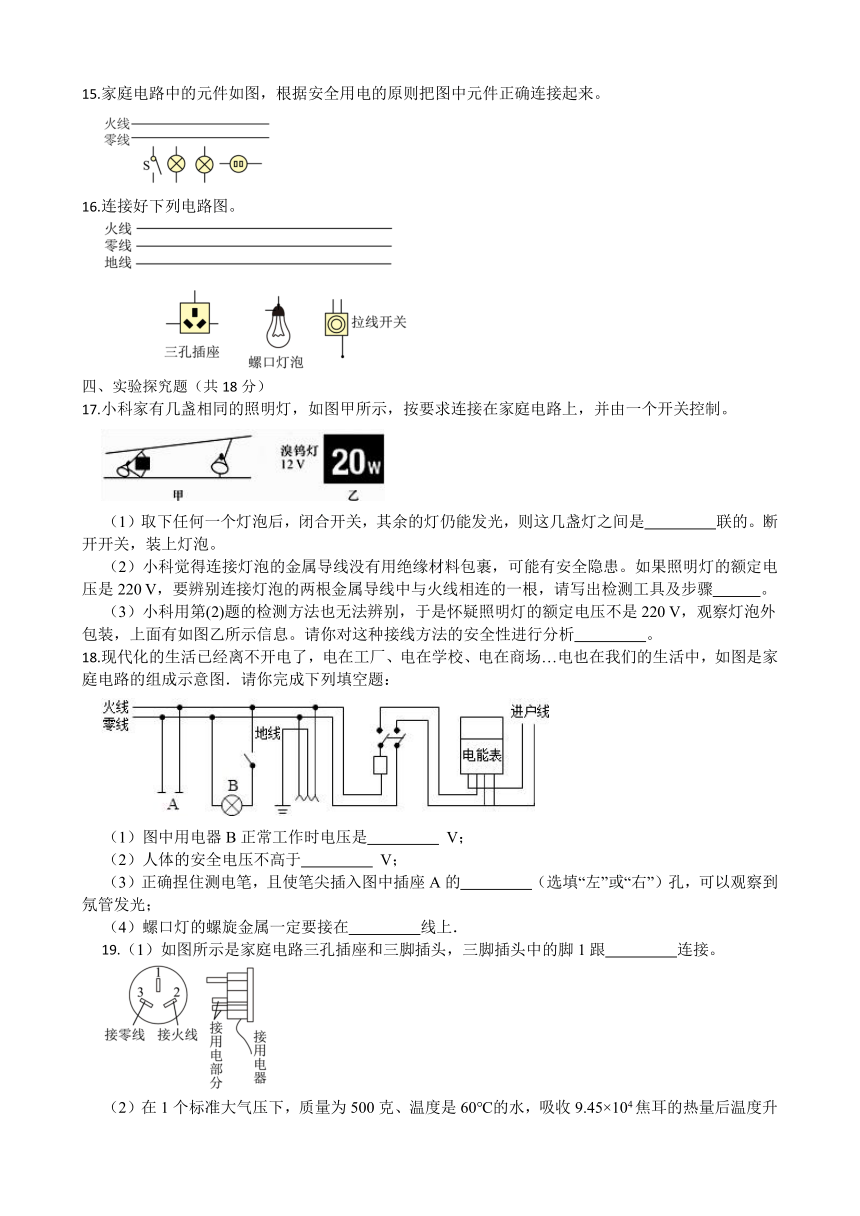

15.家庭电路中的元件如图，根据安全用电的原则把图中元件正确连接起来。
16.连接好下列电路图。
四、实验探究题（共18分）
17.小科家有几盏相同的照明灯，如图甲所示，按要求连接在家庭电路上，并由一个开关控制。
（1）取下任何一个灯泡后，闭合开关，其余的灯仍能发光，则这几盏灯之间是　 　联的。断开开关，装上灯泡。
（2）小科觉得连接灯泡的金属导线没有用绝缘材料包裹，可能有安全隐患。如果照明灯的额定电压是220 V，要辨别连接灯泡的两根金属导线中与火线相连的一根，请写出检测工具及步骤　 　。
（3）小科用第(2)题的检测方法也无法辨别，于是怀疑照明灯的额定电压不是220 V，观察灯泡外包装，上面有如图乙所示信息。请你对这种接线方法的安全性进行分析　 　。
18.现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题：
（1）图中用电器B正常工作时电压是　 　 V；
（2）人体的安全电压不高于　 　 V；
（3）正确捏住测电笔，且使笔尖插入图中插座A的　 　（选填“左”或“右”）孔，可以观察到氖管发光；
（4）螺口灯的螺旋金属一定要接在　 　线上．
19.（1）如图所示是家庭电路三孔插座和三脚插头，三脚插头中的脚1跟　 　连接。
（2）在1个标准大气压下，质量为500克、温度是60℃的水，吸收9.45×104焦耳的热量后温度升高到　 　℃。单缸汽油机飞轮转速为2400r/min，则1秒钟燃气推动活塞做功的次数是　 　次。
（3）如图甲所示，电源电压恒为6V，额定电压都为6V的小灯泡L1和L2的U﹣I图线如图乙所示，滑动变阻器铭牌上标有“18Ω　1.5A”字样，电压表所接量程为0～3V，电流表所接量程为0～3A．则：该电路中最小电功率　 　W；若将小灯泡L2与滑动变阻器R“18Ω　1.5A”串联接在6V电源两端如丙图所示，调节滑动变阻器滑片的位置，当滑动变阻器的功率是小灯泡L2功率的2倍时，则：滑动变阻器的功率　 　W。
五、计算题（每题9分，共18分）
20.某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。
（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线；
（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
（3）电热丝R1的阻值是多大？
21.如图中灯泡L标有“220V 40W”，LED灯标有“220V
5W”字样。
（1）请正确连接图中的家庭电路，使开关S闭合时，灯泡L和LED灯都能正常工作；开关S断开时，灯泡L和LED灯都不工作。
（2）灯泡L正常工作时，通过灯丝的电流为多少？
（3）灯泡L正常工作时，灯丝的电阻为多少？
（4）灯泡L正常工作60s，消耗的电能是多少？
（5）小明说：“我发现5W的LED灯和40W灯泡正常工作时的亮度相当，所以5W的LED灯比40W灯泡更省电。”小明的说法正确吗？请说出你的理由。
答案
1.熔点；大
2.火线；零线
3.火线；36
4.会；火
5.地/保护接地线；36；6286.8
6.试电笔；火；并联
7.A8.C9.B10.A11.D12.D13.D14.D
15.解：如图所示：
16.解：如图所示：
17.（1）并
（2）检测工具：试电笔。检测步骤：①闭合开关使灯泡正常工作 ②用试电笔对连接灯泡的两根金属导线分别进行检测
（3）从灯泡的铭牌中可以发现，该灯泡的额定电压是12 V，而12 V的电压对人体是安全的。但如果导线没有用绝缘材料包裹，很容易在意外情况下被短路，造成火灾等事故。
18.（1）220 （2）36 （3）右 （4）零
19.（1）大地 （2）100；20 （3）2.4；2
20.（1）
（2）煎烤机达到额定功率时，电流最大，所以
最大额定功率工作时，1min消耗电能为
答：煎烤机正常工作时电路中的最大电流是10A；最大额定功率工作时，1min消耗1.32×105J电能。
（3）开关S1和S2都闭合时，两电阻并联，此时电路中电流最大。因为两电热丝阻值相等，所以流过R1的电流为I1=5A，根据欧姆定律得
答：电热丝R1的阻值是44Ω。
21.（1）
（2）（2）灯泡L正常工作时，通过灯丝的电流为
答：灯泡L正常工作时，通过灯丝的电流为0.18A；
（3）（3）灯泡L正常工作时，灯丝的电阻
答：灯泡L正常工作时，灯丝的电阻为1210Ω；
（4）（4）灯泡L正常工作60s，消耗的电能
答：灯泡L正常工作60s，消耗的电能是2400J；
（5）根据W=Pt，小明只是比较功率P，没有考虑时间因素t，所以不正确。
