人教版九年级物理全一册第十九章《生活用电》单元测试（含答案）

人教版九年级物理全一册第十九章《生活用电》单元测试（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.炎热的夏天，人们同时使用多台空调时，常常会因为电流过大致使干路上的　 　熔断，产生这种故障的原因是用电器的　 　过大。
2.为安全用电，家庭电路中的空气开关应装在　 　线上；试电笔　 　（选填“能”或“不能”）区分零线与地线。
3.在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电笔的用法中，正确的是　 　（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与　 　（选填“火”或“零”）线相连。
4.试电笔是电工和家庭中常用的安全用可电测试工具。如图所示，试电笔中有一个氖管，管中充有氖气，当在它的两端加一定电压时就会发光。使用试电笔时，要用手接触　 　（选填“笔头” 或“笔尾”）的金属体，使火线、笔尖、电阻、氖管、人体和大地形成一个　 　（选填“通路”或“断路”）， 由于电阻的阻值较大，所以流经人体的电流　 　（选填“较大”或“较小”），对人体没有危害。
5.家庭电路中，电灯与电视机是　 　联的.在选择家庭电路的导线时，应该选用　 　导线（选填“铜”或“铁”）。在电视机遥控器的电池盒中，安装了2节新干电池串联，其正常工作时的电压为　 　 V。
6.如图所示是用来测量电能的仪表，这只电表此时的读数是　 　 。小明家有一台电饭锅，铭牌上标有“ ”的字样，某次电饭锅单独正常工作时，电能表的转盘转了600转，则此次电饭锅工作了　 　 。如图所示是电饭锅接线的三脚插头，其中　 　脚与电饭锅的金属外壳相连。
二、选择题（每题2分，共16分）

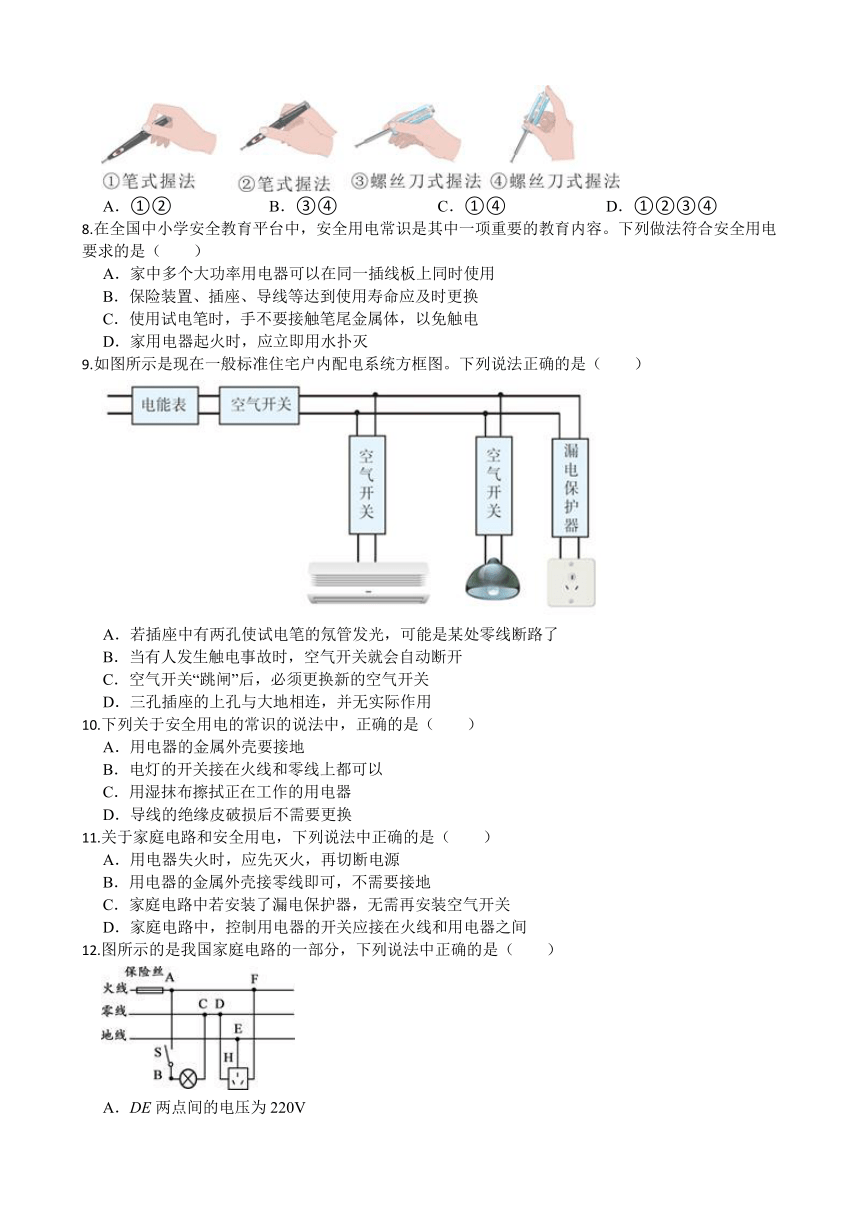

7.用测电笔辨别火线与零线，测电笔的使用方法有“笔式握法”和“螺丝刀式握法”，下列四幅图中，能正确反映测电笔使用方法的是（　　）
A．①② B．③④ C．①④ D．①②③④
8.在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（　　）
A．家中多个大功率用电器可以在同一插线板上同时使用
B．保险装置、插座、导线等达到使用寿命应及时更换
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．家用电器起火时，应立即用水扑灭
9.如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（　　）
A．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了
B．当有人发生触电事故时，空气开关就会自动断开
C．空气开关“跳闸”后，必须更换新的空气开关
D．三孔插座的上孔与大地相连，并无实际作用
10.下列关于安全用电的常识的说法中，正确的是（　　）
A．用电器的金属外壳要接地
B．电灯的开关接在火线和零线上都可以
C．用湿抹布擦拭正在工作的用电器
D．导线的绝缘皮破损后不需要更换
11.关于家庭电路和安全用电，下列说法中正确的是（　　）
A．用电器失火时，应先灭火，再切断电源
B．用电器的金属外壳接零线即可，不需要接地
C．家庭电路中若安装了漏电保护器，无需再安装空气开关
D．家庭电路中，控制用电器的开关应接在火线和用电器之间
12.图所示的是我国家庭电路的一部分，下列说法中正确的是（　　）
A．DE两点间的电压为220V
B．若保险丝熔断了，是因为家庭电路中的用电器过多
C．若导线EH间断路，则无法安全使用三孔插座
D．若将开关S接在灯与C点之间，也符合安全用电原则

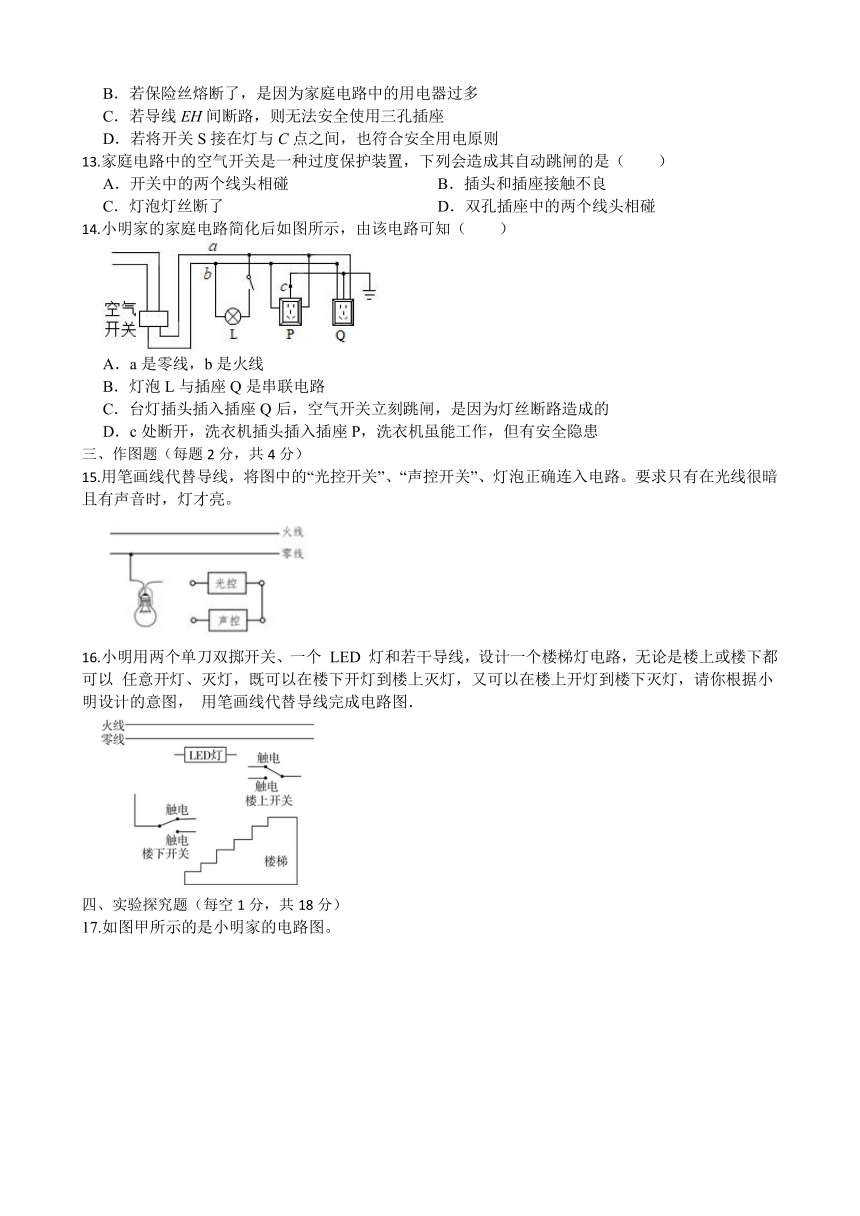

13.家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸的是（　　）
A．开关中的两个线头相碰 B．插头和插座接触不良
C．灯泡灯丝断了 D．双孔插座中的两个线头相碰
14.小明家的家庭电路简化后如图所示，由该电路可知（　　）
A．a是零线，b是火线
B．灯泡L与插座Q是串联电路
C．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的
D．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患
三、作图题（每题2分，共4分）
15.用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时，灯才亮。
16.小明用两个单刀双掷开关、一个 LED 灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以 任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图， 用笔画线代替导线完成电路图．
四、实验探究题（每空1分，共18分）
17.如图甲所示的是小明家的电路图。
（1）漏电保护器与三孔插座是　 　联，三孔插座上最中间插孔内导线应和　 　相连；当站在地上的人不小心间接接触了插座中火线时，电流经过人体流入大地，这时电路中的　 　会迅速切断电流，对人身起到保护作用。小明用试电笔插入插座左右两孔时，发现右孔能使试电笔氖管发光，则这孔为　 　（ 填“火线”或“零线”）。小明同学将一台电烤炉接入插座，电烤炉是利用电流的　 　效应工作的；电烤炉与电路中的灯泡是　 　联。
（2）小明家的电能表间隔30天的两个读数如图所示，他家这30天用电量为　 　千瓦时；如果此电能表在5min内转盘转了40r，那么该电路中的用电器在这段时间内消耗的电能为　 　J。
18.电冰箱是我们普遍使用的家用电器。
（1）普通家用电冰箱的电源使用的是　 　（选填“直流电”或“交流电”）；它与其它家用电器应　 　联；为了使用的安全，应使用　 　孔的插座。
（2）某电冰箱的铭牌上标有“220V，120W”字样，当压缩机正常工作时，此冰箱正常工作6h消耗的电能为　 　度。
（3）为了节约用电，热的食物放入电冰箱之前应将其自然冷却到　 　。如果在密闭绝热的房间里长时间打开正常工作的电冰箱门，房间的温度会　 　（选填“升高”“降低”或“不变”）。
19.阅读下面材料，回答问题：
现代家庭电器化程度越来越高，各种电器设备的数量急剧增加，但同时也带来了更多的触电事故，因此，用电安全是一个十分突出的问题．
（1）人们往往认为：造成触电危害的原因是接触了高压电，实际上触电危害的真正原因是有较大的电流通过人体，而人体的电阻并非固定不变的，最不利时人体的电阻只有不到1000Ω，所以安全用电的原则是：不接触　 　，　 　高压带电体．
（2）人体发生触电事故，主要是指（　　）
A．人体带了电
B．人体中有电流流过
C．人体上有电压
D．人体中流过的电流超过了一定值
（3）利用学过的知识简单解释为什么电压越高，触电危害就越大？
（4）如图是两幅用电安全的宣传画，请你认真观察后给配上合适的宣传词：
图1：　 　 ；
图2：　 　 ．
20.（1）我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是　 　(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变　 　(选填“强”或“弱”)，这样可能使电脑无法识别。
（2）如图所示，当开关S1闭合，S2、S3断开时，灯L1和灯L2的连接方式是　 　；
（3）当开关S1断开，S2、S3闭合时，灯L1和灯L2的连接方式是　 　。当S1，S2、S3闭合是，会发生　 　。
（4）烘托欢乐气氛的各个小彩灯属于属于　 　电路；家庭电路属于　 　电路。
五、计算题（每题9分，共18分）
21.中国茶文化源远流长。如图甲所示是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所示，R1和R2均为发热电阻，煮茶器部分参数如表。煮茶器中装有初温为20℃的水，在标准大气压下，将水刚好加热到沸腾，用时700s，在此过程中煮茶器的加热效率为80%。求：
额定电压 200V
保温挡功率 100W
加热挡功率 900W
（1）发热电阻R1的阻值；
（2）加热过程中煮茶器消耗的电能；
（3）煮茶器中水的质量。[水的比热容]
22.如图为一款利用高温水蒸气熨烫衣服的挂烫机，它的正常工作电压为220V，加热功率有大小两个档位。设计师最初设计的内部电路有甲、乙两种接法，其中电热丝R1=56Ω、R2=44Ω。
（1）使用挂烫机时，要插入三孔插座，是为了将金属外壳与　 　相连。
（2）高温水蒸气熨烫衣服时，水蒸气遇到衣服迅速　 　（填物态变化名称）成小水珠，放出热量将衣服熨平，所以使用时要避免烫伤。
（3）已知熔断器里的保险丝允许通过的最大电流为8.2A，请通过计算说明设计师应该选择哪个电路。
（4）请计算符合设计要求的这款挂烫机在小功率档工作时的额定功率。
答案
1.保险丝；总功率
2.火；不能
3.乙；火
4.笔尾；通路；较小
5.并；铜；3
6.2168.5；15；A
7.C8.B9.A10.A11.D12.C13.D14.D
15.解：如图所示：
16.解：如图所示：
17.（1）串；大地；漏电保护器；火线；热；并
（2）77.4；1.8×105
18.（1）交流电；并；三
（2）0.72
（3）室温；升高
19.（1）低压带电体；不靠近
（2）D
（3）【解答】 根据欧姆定律可知，在电阻一定的情况下，电压越大，产生的电流就越大，通过人体的电流越大，触电危害就越大
（4）不要用湿手扳动开关；家庭电路中不要同时使用几个大功率的用电器
20.（1）导体；弱
（2）串联
（3）并联；短路
（4）串联；并联
21.（1）解：由电路图可知，只闭合开关S1时，电路为R1的简单电路，此时电路中的总电阻较大（比并联的总电阻大），根据
可知，电热水壶的总功率小，处于保温挡，R1的电阻为
答：发热电阻的阻值为484Ω；
（2）解：由可得，加热过程中煮茶器消耗的电能为
答：加热过程中煮茶器消耗的电能为
（3）解：由可得，吸收热量为
由可求得煮茶器中水的质量为
答：煮茶器中水的质量为1.5kg
22.（1）大地
（2）液化
（3）解：如果选择甲电路，当开关旋至1、2之间时，电路中只有电阻R2工作，此时的电路中的电流最大，电流
如果选择乙电路，当开关旋至1、2之间时，R1、R2并联，电路中电流最大，电流
因此要选用甲电路。
（4）解：挂烫机小功率档工作时，R1、R2串联，此时功率
