15.2 电流和电路
阴暗的天气，每个人都会很自然地打开墙上的开关，这时电灯就亮了。
英语老师上课时，只要把录音机的插头插到墙上的插座时，大家就会听到流利的英语朗诵。
生活与电
（1）电是从哪儿来的呢？
（2）为什么一扳开关，电灯就会亮了呢？
（3）什么是电路？电路是由哪几部分组成的？
（4）什么是电流，它又是如何流动的？
提示：
不能把电池的两端用导线直接连在一起。

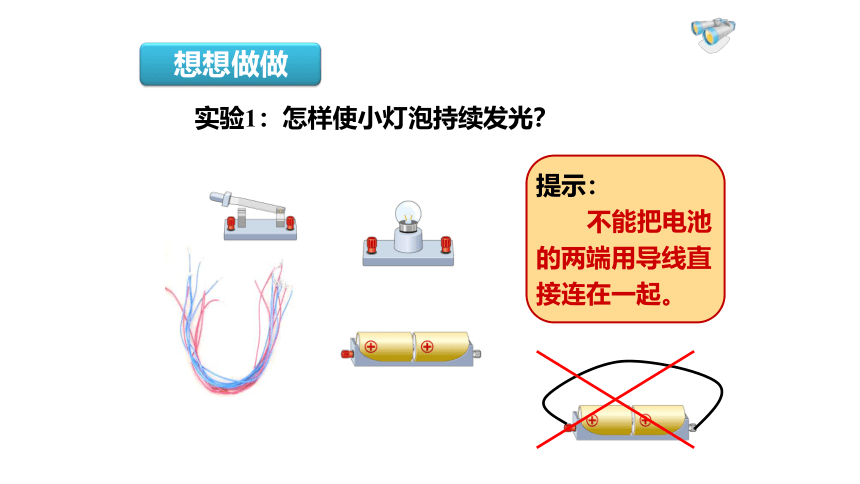

　　实验1：怎样使小灯泡持续发光？
想想做做
一、电流

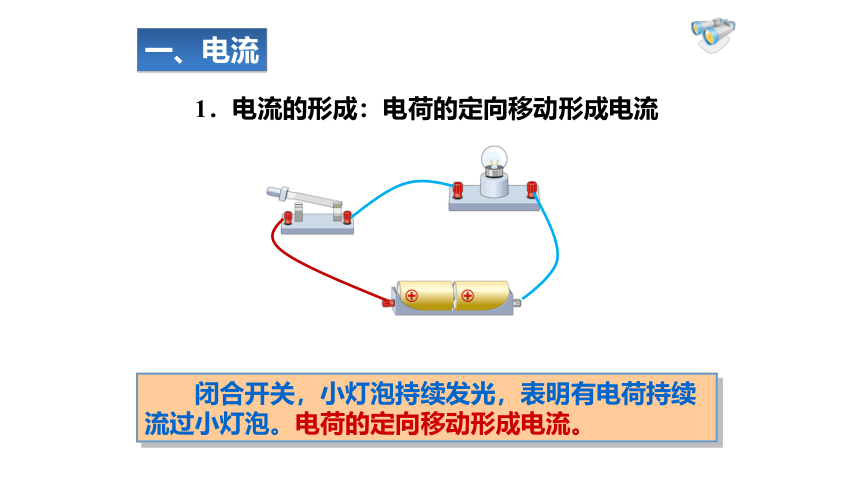

　　1．电流的形成：电荷的定向移动形成电流
　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。
　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
正极
负极
一、电流
想想做做

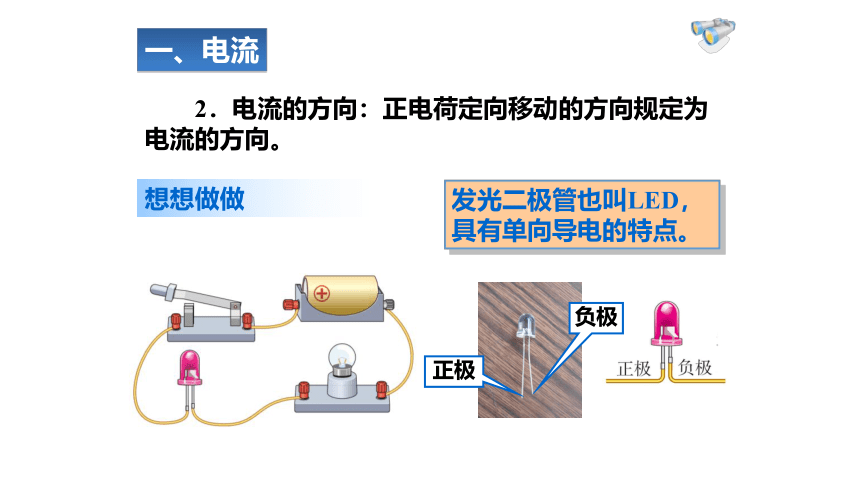

发光二极管也叫LED，具有单向导电的特点。
　　（1）自由电子的定向移动与电流方向相反；
　　（2）在电源外部，电流的方向是从电源的正极流向负极。
一、电流

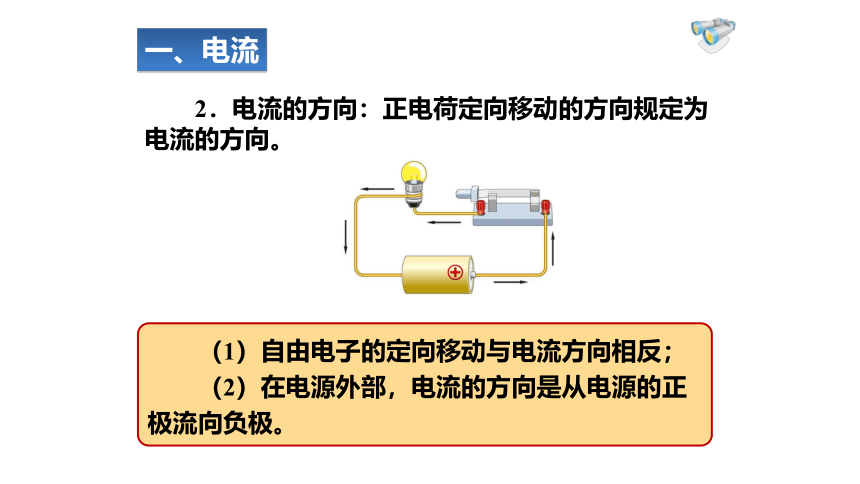

　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
想想做做

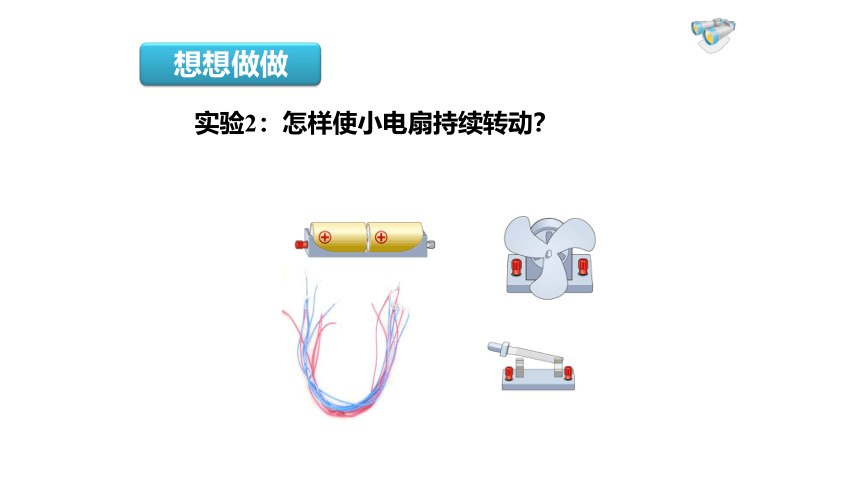

　　实验2：怎样使小电扇持续转动？

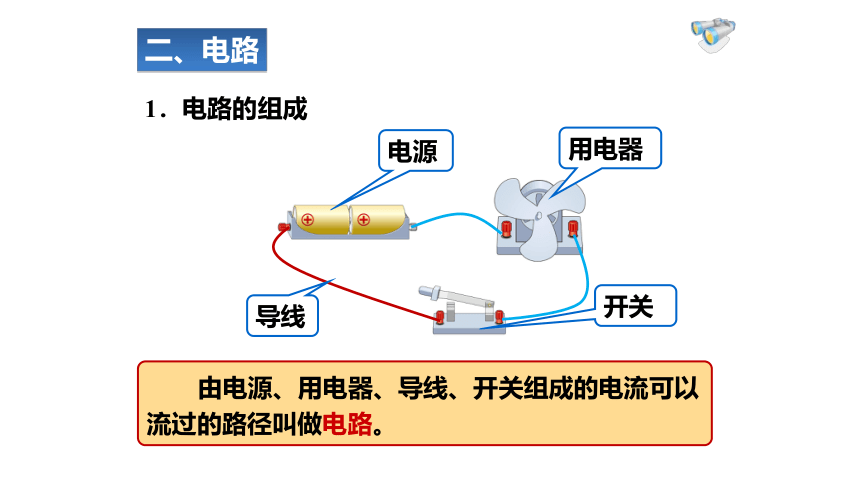

由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路的组成
二、电路
　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：
提供电能
消耗电能
输送电能
控制电路
　　只有电路闭合时，电路中才有电流。

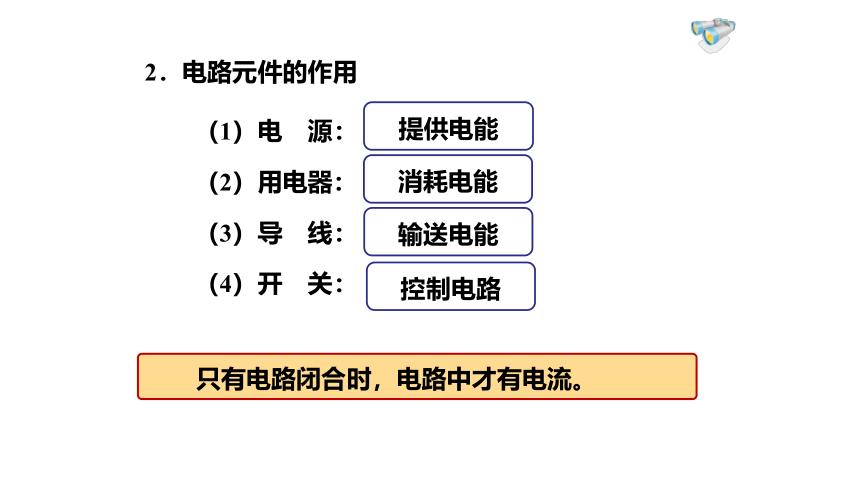

2．电路元件的作用
三.电路图
电路
电路图
用规定的符号表达电路的连接情况，这样的图叫电路图。
怎样画电路图
1、元件位置安排要适当，分布要均匀；
这样好看吗？
怎样画电路图
2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样行吗？
怎样画电路图
3、元件不要画在拐角处。
这样正确吗？
画电路图的要求
1.元件位置安排要适当，分布要均匀。
2.元件不要画在拐角处。
3.整个电路图最好呈长方形，有棱有角，导线要横平竖直。
<1>通路：电路连接后，处处连通的电路叫通路。
4.电路的三种状态:
<2>开路：当开关未闭合，或导线断裂致使线路在某处断开的电路，叫做开路。又叫断路.


4.电路的三种状态:
<3>短路：直接用导线把电源或用电器两端连接起来。
4.电路的三种状态:
电源短路:
烧坏电源.
用电器短路
　　1．请分析如下电路图，指出连错的导线，并改正。
练一练
　　2．请分析如下电路图，指出连错的导线，并改正。
练一练
