15.4 电流的测量

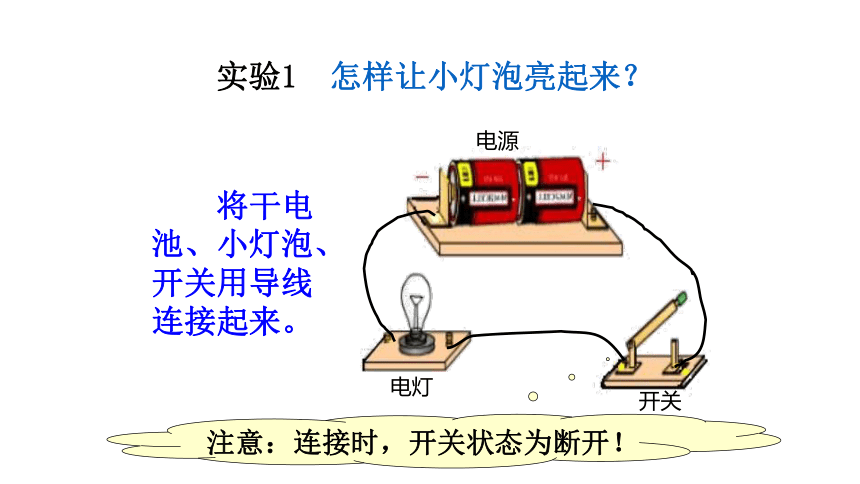

实验1 怎样让小灯泡亮起来？
将干电池、小灯泡、开关用导线连接起来。
电源
电灯
开关
注意：连接时，开关状态为断开！
连接好之后，闭合开关，小灯泡就 发光
电流
开关
电源
电灯
实验1
为什么？
因为开关闭合之后，整个电路接通了，在电路中有电流，使灯泡发光。
电灯

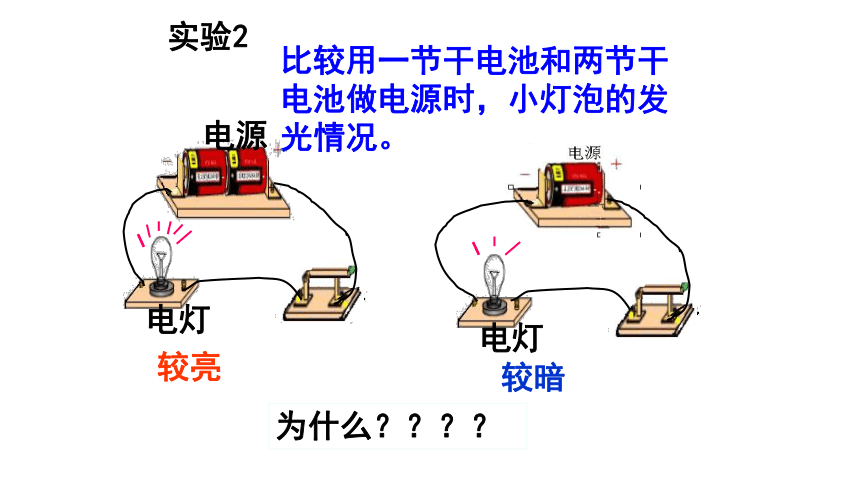

比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。
电源
电灯
实验2
为什么？？？？
较亮
较暗

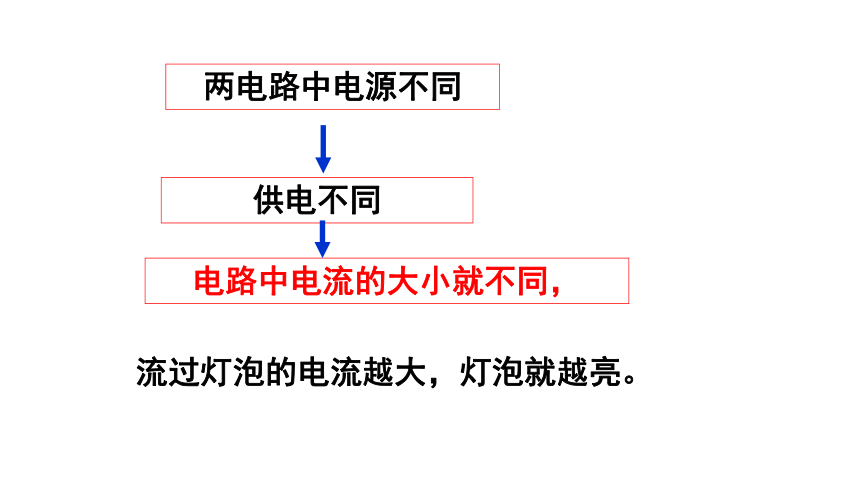

两电路中电源不同
供电不同
电路中电流的大小就不同，
流过灯泡的电流越大，灯泡就越亮。

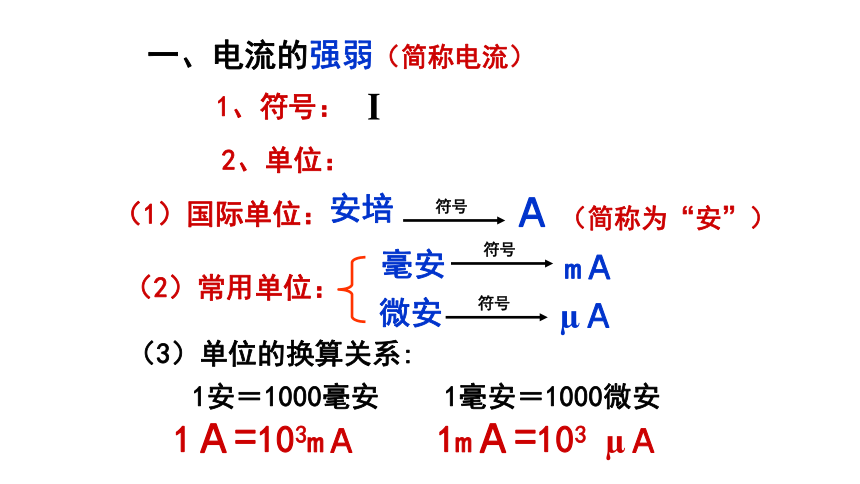

一、电流的强弱（简称电流）
毫安
微安
Ａ
（3）单位的换算关系:
1安＝1000毫安
1毫安＝1000微安
（1）国际单位：
安培
符号
（2）常用单位：
符号
符号
mＡ
Ａ
（简称为“安”）
1Ａ=103mＡ
1mＡ=103 Ａ
1、符号：
I
2、单位：

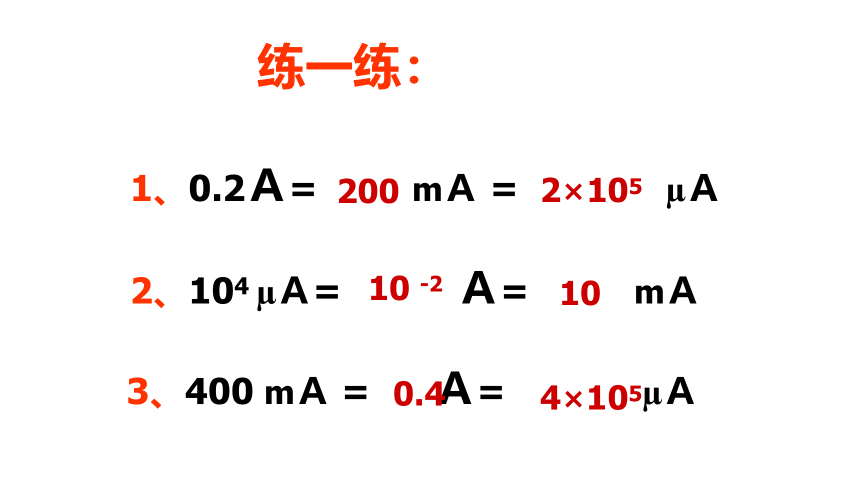

练一练：
1、0.2Ａ= mＡ = Ａ
200
2×105
3、400 mＡ = Ａ= Ａ
0.4
4×105
2、104 Ａ= Ａ= mＡ
10 -2
10

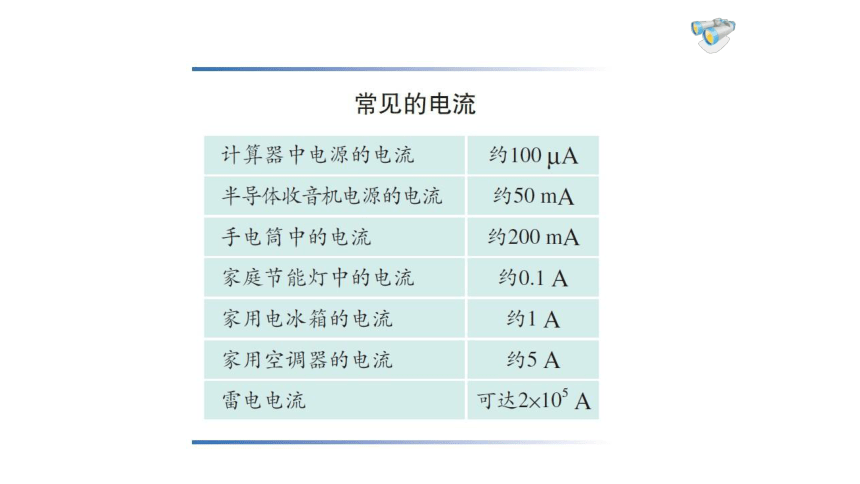

看课本：一些常用电器的电流值（正常工作时）
你知道我们生活中的一些电器工作时的电流是多大吗？
手机：待机15~50mA、
开机60~300mA
电冰箱 1A
电子表 1.5~2 μA
立式空调 10A
电饭煲 3.2~4.5A
高压输电 200A
A
电流表的符号：
电流的测量
1、仪器：
电流表
（电流表又叫安培表）
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
1. 电流表：测量电流的仪器。
A
+
－
二、电流的测量
　　认识电流表
　　电流表的电路符号
使用学校实验室的电流表时若将“—”和“0.6”两个接线柱接入电路，则刻度盘上每个大格是 安，每个小格是 安。
若是选择“0~3A”的量程时，则刻度盘上每个大格是 安，每个小格是______安。
0.2
0.1
1
0.02
2. 电流表的连接：
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！
＋
练一练----判断正误
电流必须从电流表的“+”接线柱流进，从“—”接线柱流出。（正进负出）
＋
_
如果正负接线柱接反了，会发生什么情况？
电流表读数步骤：
第一步：确定量程
第二步：先读大格
第三步：再读小格
　　请读出下列电流表的示数。
0.58 A
1.4 A
练一练
—
3
考考你
1、某同学估计小灯泡的电流约为0.80安培，则应选择右图的 和 接线柱。
　　2．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
