16.1 电压

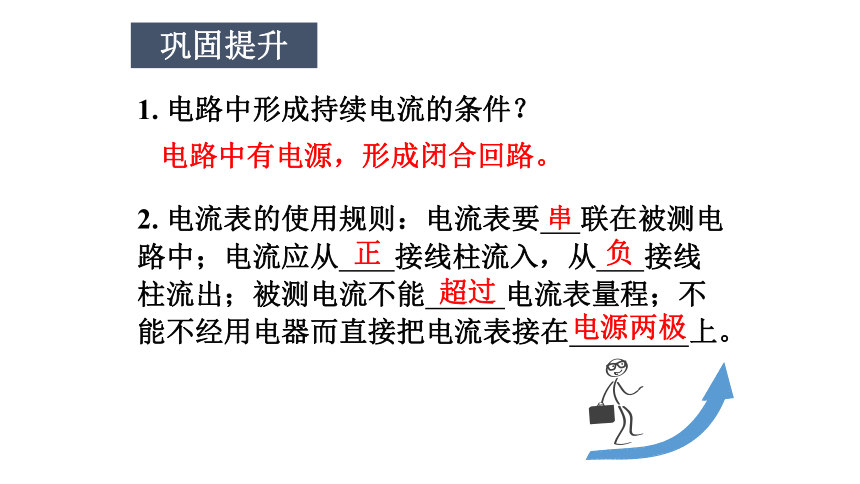

1. 电路中形成持续电流的条件？
2. 电流表的使用规则：电流表要 联在被测电路中；电流应从 接线柱流入，从 接线柱流出；被测电流不能 电流表量程；不能不经用电器而直接把电流表接在 上。
电源两极
串
正
负
超过
巩固提升
电路中有电源，形成闭合回路。

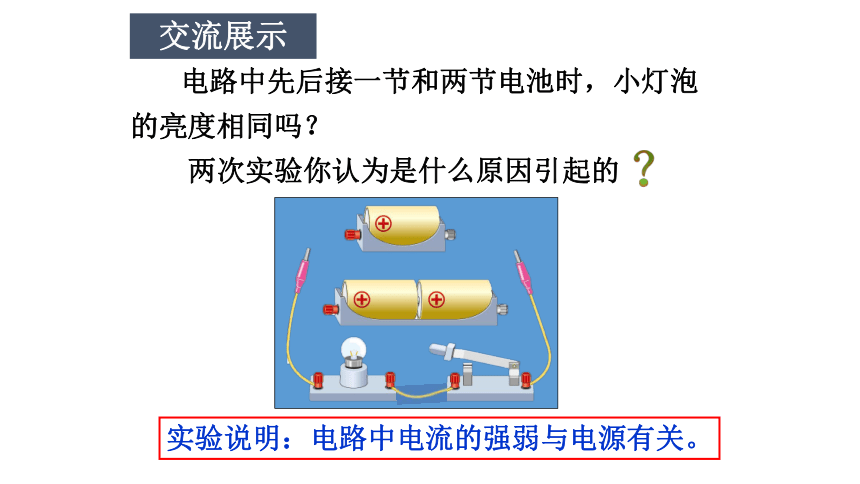

　　电路中先后接一节和两节电池时，小灯泡的亮度相同吗？
　　两次实验你认为是什么原因引起的
交流展示
实验说明：电路中电流的强弱与电源有关。
？
精讲点拨

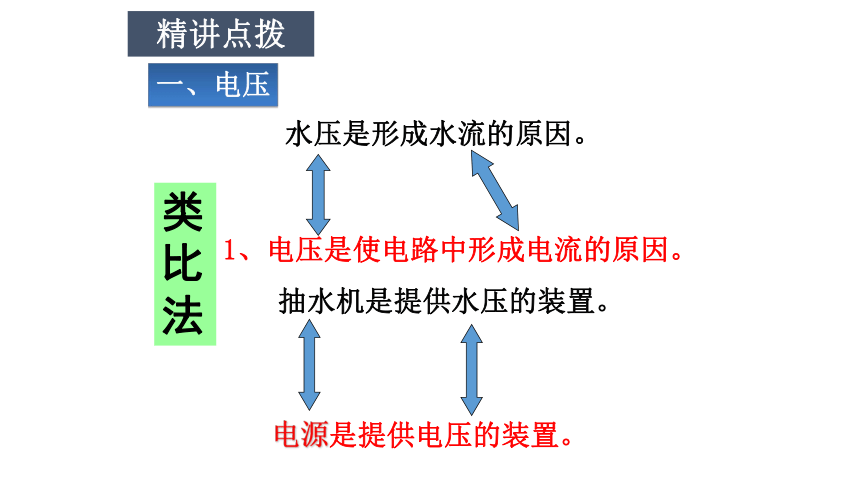

一、电压

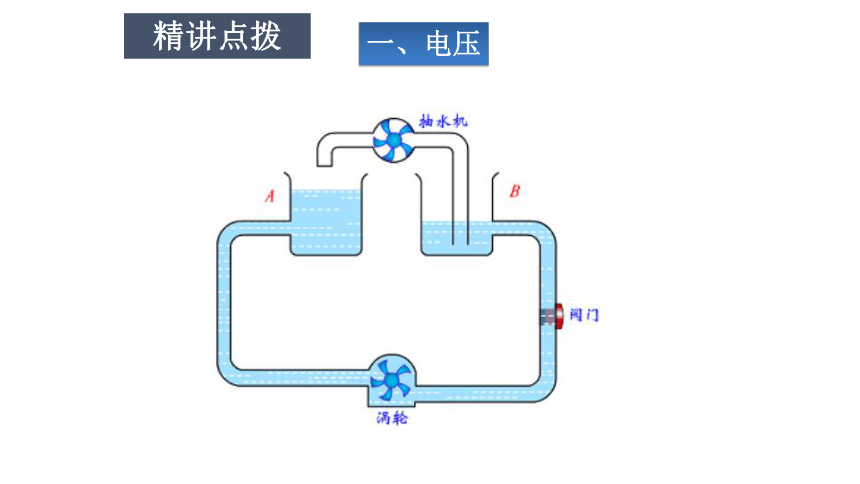

水压是形成水流的原因。
抽水机是提供水压的装置。
1、电压是使电路中形成电流的原因。
电源是提供电压的装置。
类比
法

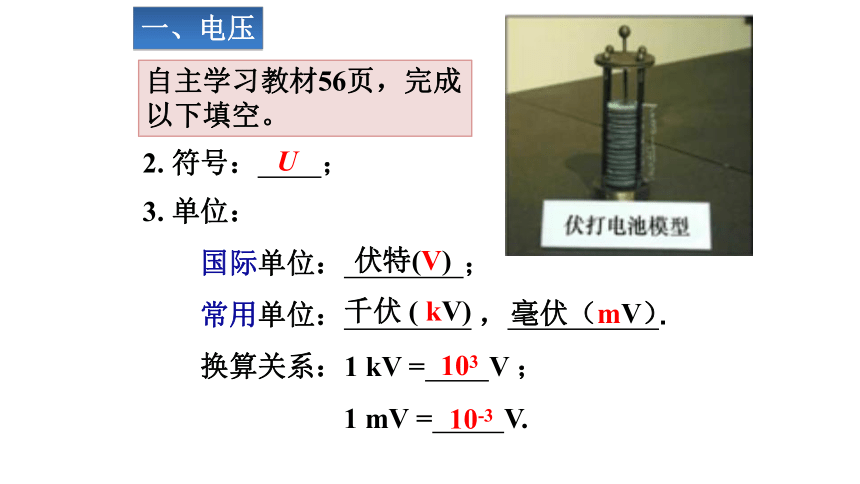

一、电压
精讲点拨
2. 符号： ；
3. 单位：
国际单位： ；
常用单位： ， .
换算关系：1 kV = V ；
1 mV = V.
一、电压
伏特(V)
千伏 ( kV)
毫伏（mV）
10-3
103
U
自主学习教材56页，完成
以下填空。

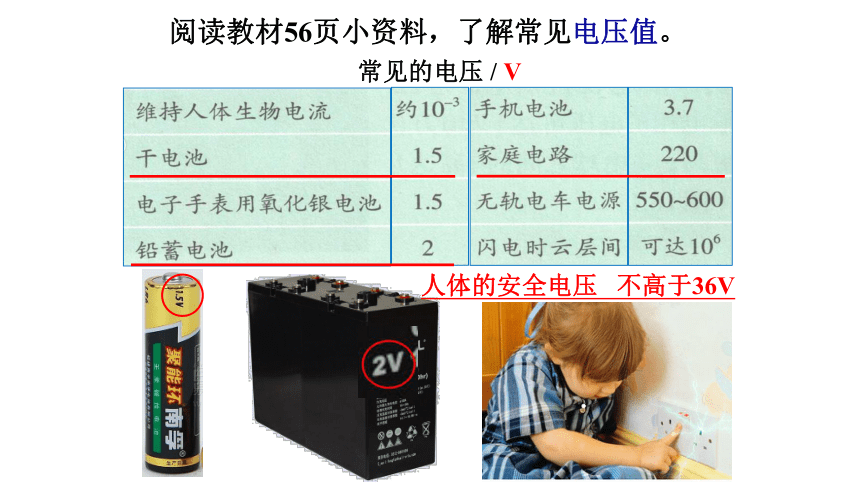

阅读教材56页小资料，了解常见电压值。
人体的安全电压 不高于36V
常见的电压 / V
《超凡蜘蛛侠 2》
“会放电的鱼”
电鳐
小资料：
电鳗人
电鳗

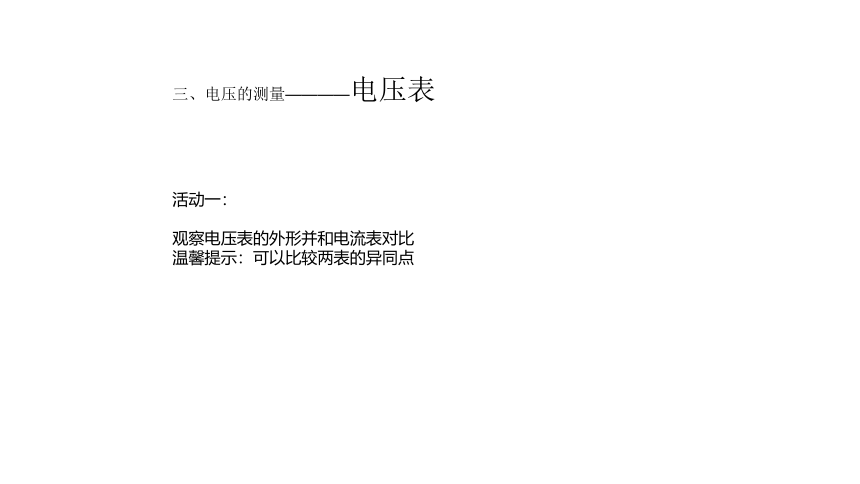

三、电压的测量————电压表
活动一：
观察电压表的外形并和电流表对比
温馨提示：可以比较两表的异同点
活动二：观察电压表，认清量程和分度值，（提示可以从量程、分度值和接线柱的对应学习）
如果用“-”和“15”两接线柱，电压表使用的量程是 v,每大格表示 v，每小格表示 v。
如果接“-”和“3”两接线柱，电压表使用的量程是 v,每大格表示 v， 每小格表示 v.
0--3
1
0.1
5
0.5
0-15
5.5伏
11.5伏
2.3伏
读数步骤：
1.确定量程
2.确定一大格
3.确定一小格
活动三：电压表的使用
温馨提示：可以从电压表与电流表的使用对比学习。
电压表的使用规则：
1.并联：电压表必须并联在被测电路两端.
2.使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。(正进负出）
3.被测电压不能超出电压表的量程：若预先不知电压的大小，则先用大量程“试触”，然后再选择合适的量程。
４、电压表可以直接接在电源两极，测出电源电压
活动四：利用电压表测出电源两端的电压和其中一个灯泡的电压。
S
L2
A
B
C
L1
　　两个表的读数各是多少？
量程：0~3 V
读数：1 V
量程：0~15 V
读数：12.5 V
练一练
电流表和电压表使用的异同
精讲点拨
仪 表 符 号 使用规则 接法 接线柱 量程 能否直接接到电源两极
电流表
电压表
A
V
串联
并联
电流从“+”进
“-”出
电流从“+”进
“-”出
电流不能超过最大值，先试触
电压不能超过最大值，先试触
不能
能
电流表和电压表使用的异同
精讲点拨
精讲点拨
演示实验：
电压表并联在电路中对灯泡亮度是否有影响？
V
几乎没有影响
演示实验：
2. 电压表串联在电路中，对灯泡的亮度是否有影响？
精讲点拨
V
灯泡不亮；
电压表示数接近等于电源电压。
1．电压
电压是电路中形成电流的原因。
电源给用电器两端提供电压。
电压用字母U表示；单位是伏特，符号是V。
2．电压表的使用
(1)电压表与被测用电器并联；(2)电流要“+”进“-”出；(3)被测电压不能超过电压表的量程。
3. 电压表读数
(1)确定量程; (2) 确定分度值;(3) 看指针偏转的格数.
课堂小结
5. 本节课用到的物理方法：类比法
4. 学会阅读使用说明书
