第十五章
第一节 电阻和变阻器

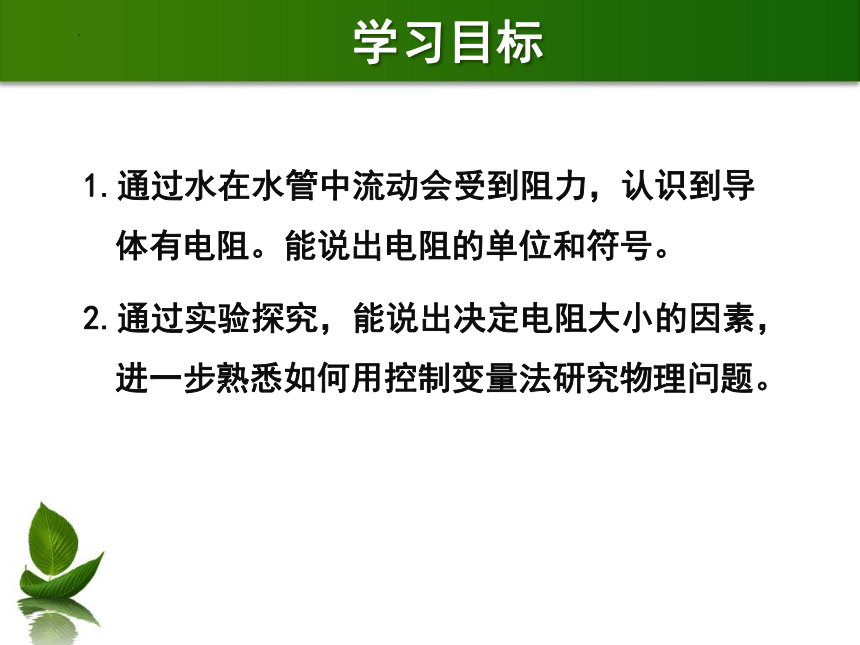

学习目标
通过水在水管中流动会受到阻力，认识到导体有电阻。能说出电阻的单位和符号。
通过实验探究，能说出决定电阻大小的因素，进一步熟悉如何用控制变量法研究物理问题。
电阻

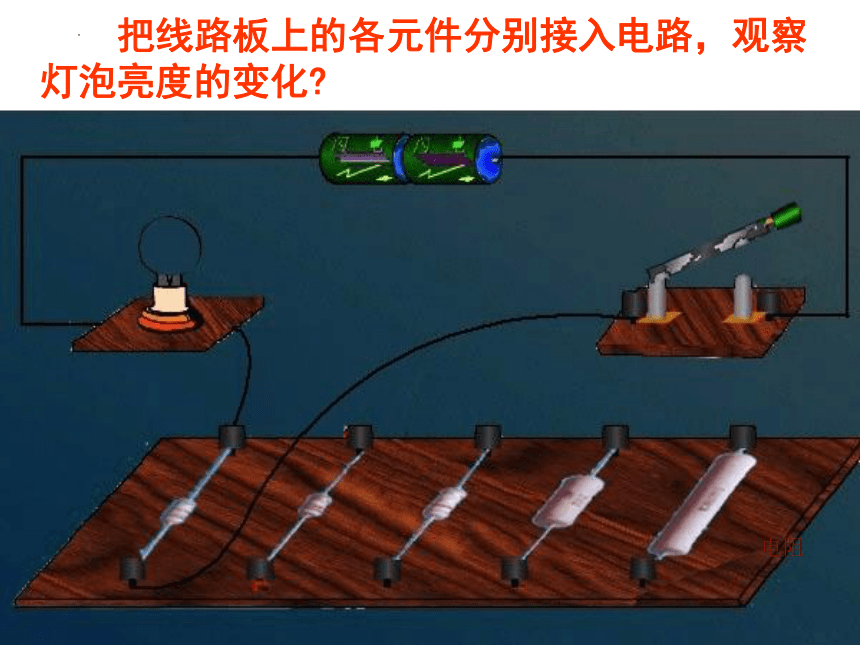

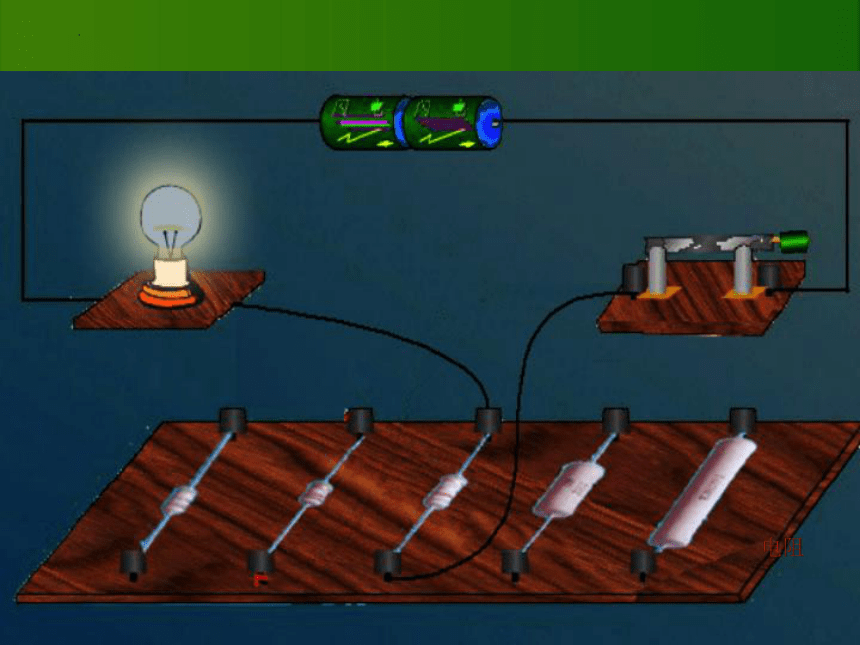

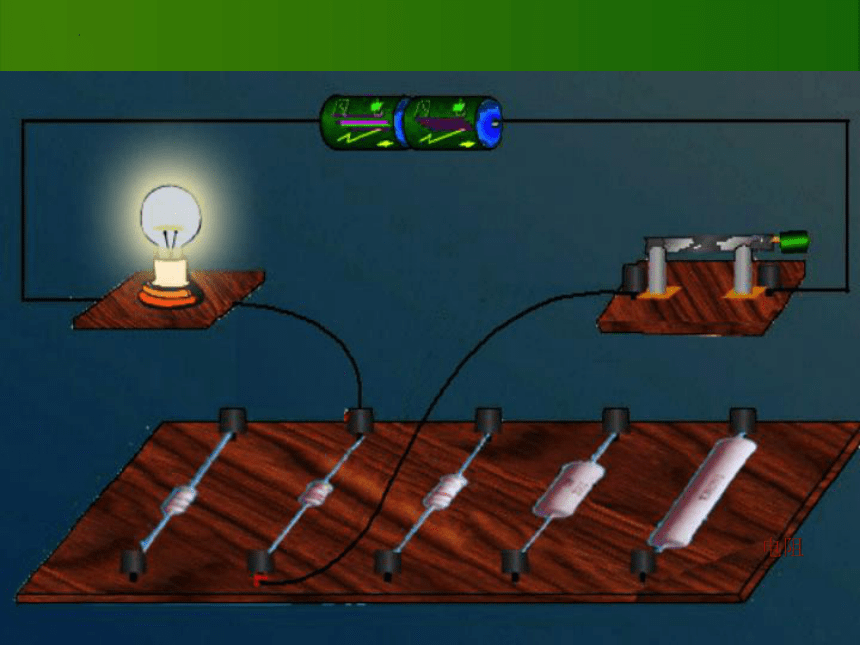

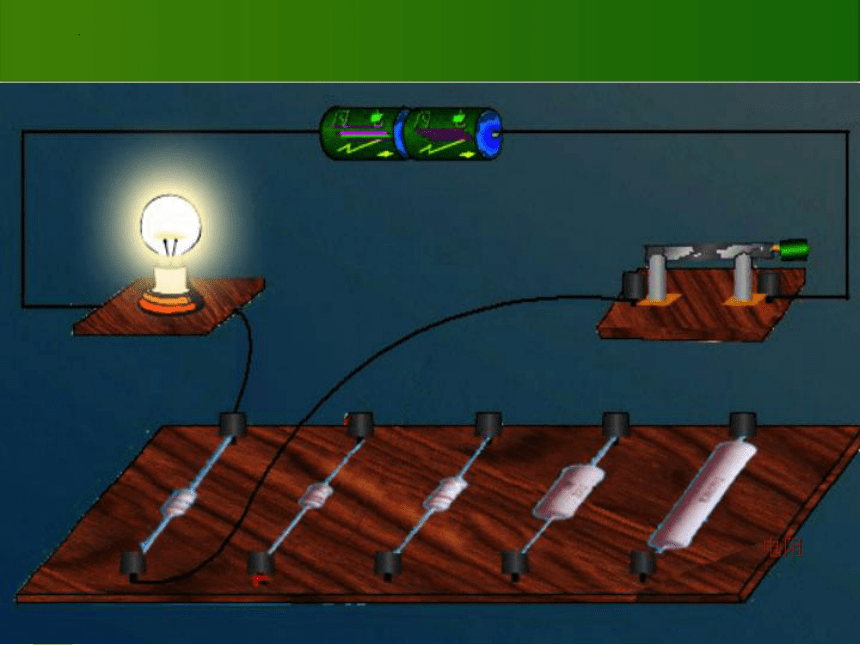

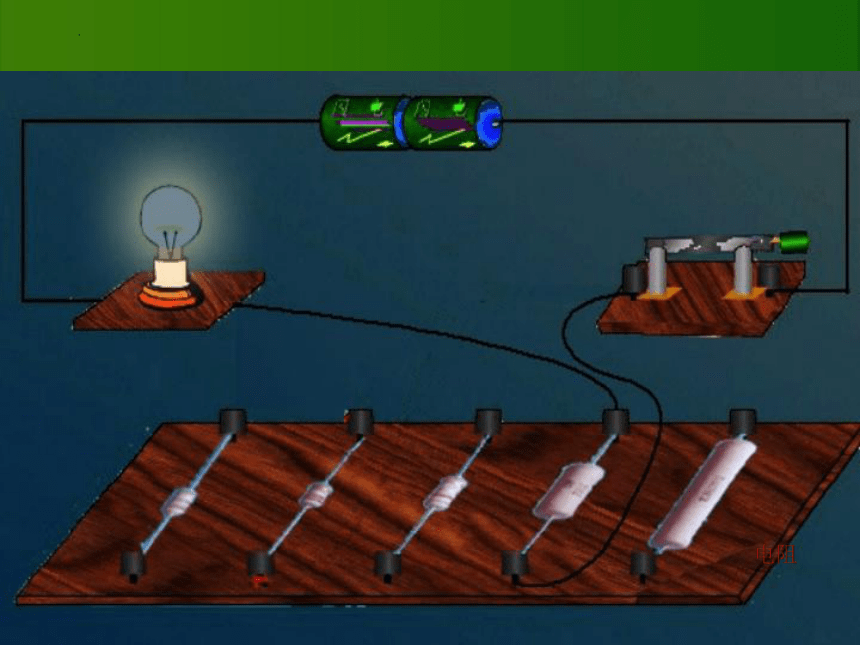

把线路板上的各元件分别接入电路，观察灯泡亮度的变化
电阻
电阻
电阻
电阻
电阻

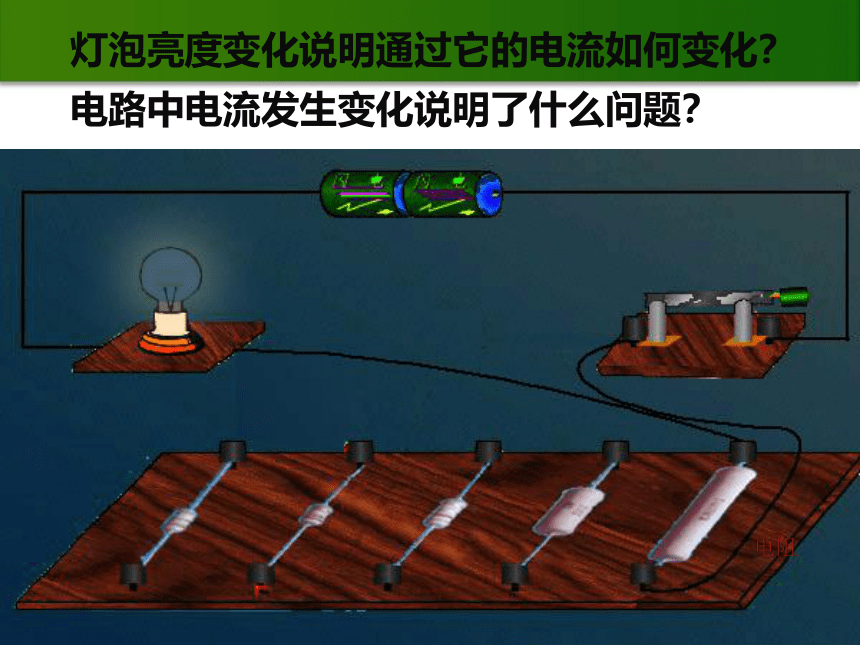

灯泡亮度变化说明通过它的电流如何变化？电路中电流发生变化说明了什么问题？

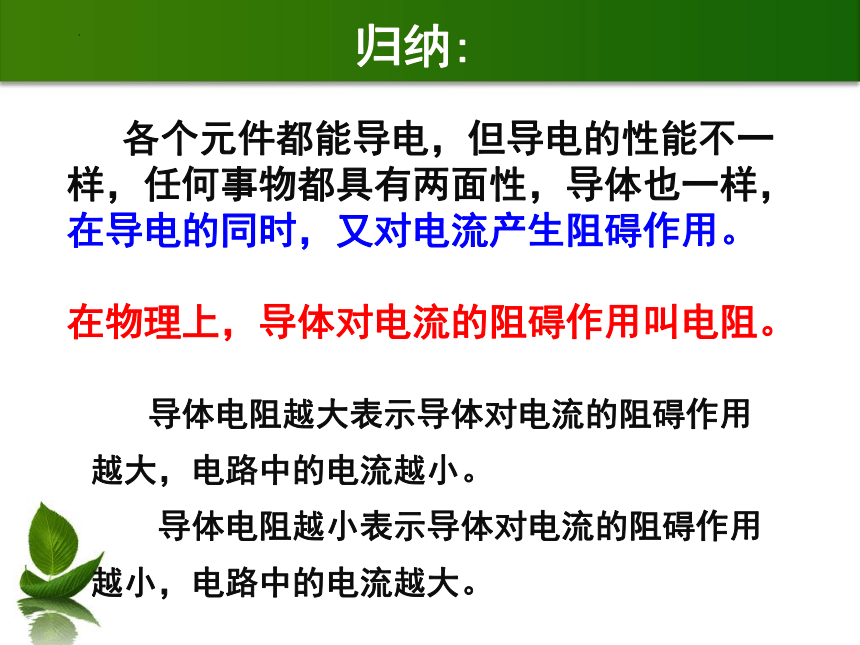

归纳:
各个元件都能导电，但导电的性能不一样，任何事物都具有两面性，导体也一样，在导电的同时，又对电流产生阻碍作用。
在物理上，导体对电流的阻碍作用叫电阻。
　　导体电阻越大表示导体对电流的阻碍作用越大，电路中的电流越小。
　　导体电阻越小表示导体对电流的阻碍作用越小，电路中的电流越大。
一、电阻
1、定义：_____________________叫电阻。
用字母____表示。
2、单位
国际制单位：_____，简称___，符号为___。
常用单位：
换算关系：
导体对电流的阻碍作用
R
欧姆
欧
Ω
千欧（KΩ）　兆欧（MΩ）
1KΩ＝1000Ω　　1MΩ＝1000KΩ
3、电阻器
　　具有一定电阻值的元件—电阻器，简称电阻。它在电路图中的符号是　　　 。
4、作用：用来调节电路中的电流和电压。
常见用电器 电阻R/ Ω
白炽电灯(15W) 3227
白炽电灯(60W) 807
电熨斗(600W) 80.7
电烤箱(900W) 54
电炉(1000W) 48.4
常见用电器正常工作时的电阻阻值
家用电器的功率越大其电阻也就越小。
你有什么新的发现？
二、探究实验
提出问题：决定电阻大小的因素有哪些？
猜想：电阻可能跟导体的材料有关；还可能与
导体的横截面积、长短有关；也许与温度有关。
观察图片，图中铜线和铝线的电阻不同，是两段导线在什么方面存在差异造成的呢？
控制变量法
制定计划与设计实验：
1、在实验中采用什么方法去研究？
转换法
将电阻的大小转化成电流表的示数。
同时要保持电路的电压不变。
电流表示数越大，灯越亮，电阻越小。
电流表示数越小，灯越暗，电阻越大。
在实验中怎样知道电阻的大小？
在本研究中应该控制导体的_______和_______相同,应选择由图中_______两条合金丝进行实验。
材料
长度
探究电阻的大小与横截面积的关系
实验结论： 导体电阻的大小与导体的横截面积有关，在其他条件相同时，导体的横截面积越大，电阻越小。
导线代号
材料
长度（m）
横街面积（mm2）
电流 ？ ？
电阻 ？ ？
a
b
相 同 (1m）
1
0.5
小
大
大
小
相 同（镍铬）
a、b
大
小
在本研究中应该控制导体的______和_______ 不变,应选择由图中_______两条合金丝进行实验。
材料
横截面积
探究电阻的大小与长度的关系
实验结论：导体电阻的大小与导体的长度有关，在其他条件相同时，导体的长度越大，电阻越大。
导线代号
材料
长度（m）
横街面积（mm2）
电流 ？ ？
电阻 ？ ？
a
c
1
0.5
相 同（镍铬）
大
大
小
小
相 同
a、c
在本研究中应该控制导体的_______和_________不变,应选择有图中_______两条合金丝进行实验。
长度
横截面积
探究电阻大小与导体的材料是否有关
实验结论：导体电阻的大小与导体的材料有关。
导线代号
材料
长度（m）
横街面积（mm2）
电流 ？ ？
电阻 ？ ？
c
d
镍铬
锰铜
相 同
相 同
小
小
大
大
c、d
c
d
电阻和温度之间的关系
结论：对于一般金属导体而言，金属导体的电阻的大小会随着温度的升高而变大。
注:在初中阶段，若无特殊说明，皆不考虑电阻值随温度变化的情况。
实验结论：
导体电阻的大小与____________________都有关；
电阻还导体的温度有关,大多数导体温度越高,电阻 。
越大
结合你的所学和理解判断：
铜丝的电阻一定比铁丝大，是否正确？为什么？
1、材料 2、长度 3、横截面积
电阻是导体本身的一种性质。
对于定值电阻 ，
其阻值与外加电压和通过的电流没有关系。
取导线长度为1m、横截面积为1mm2的不同材料的导线，在20℃时的电阻值。
材料 电阻R/Ω
银 0.016
铜 0.017
铝 0.027
铁 0.096
镍铬合金 1.09～1.12
电木 104～108
橡胶 107～108　　　　
思考：1、常用的导线通常用铜或铝作，铁也是导体，又多又便宜，为什么不用铁来作导线呢？
　　　2、空调电源线为什么比台灯电源线粗？
当堂训练
如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（ ）
A. IAB＜IBC B. IAB＝IBC
C.IAB＞IBC D.无法确定
A
B
C
B
一根铝导线电阻是R，要使连入电路中的导线电阻变大，可采取（ ）
将这根铝导线拉长后接入电路中
将这根铝导线对折后接入电路中
降低导线两端的电压或增大通过导线的电流
用长度、横截面积相同的铜导线代替这根铝导线接入电路中
A
若不考虑温度的影响，灯泡的灯丝断了再搭上后其灯丝的电阻比原来的_____了。白炽灯的灯丝用久了会变细，其电阻变_____。这主要是因为灯丝受热_______（填物态变化名称）而变细的缘故。
小
大
升华
4.一根金属导体，把它拉长后，跟原来比较它的电阻__________。（填“不变”，“变大”或“变小”）
变大
5.一段导体当它两端的电压从3V变到6V时它的电阻———；当它两端的电压变为零时它的电阻———。 （填“不变”，“变大”或“变小”）
不变
不变
