第三章过关训练

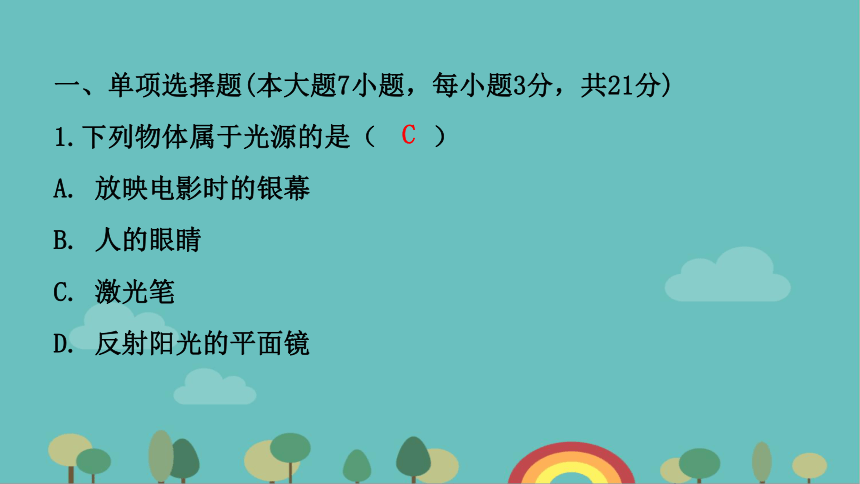

一、单项选择题(本大题7小题，每小题3分，共21分)
1.下列物体属于光源的是（　　）
A. 放映电影时的银幕
B. 人的眼睛
C. 激光笔
D. 反射阳光的平面镜
C

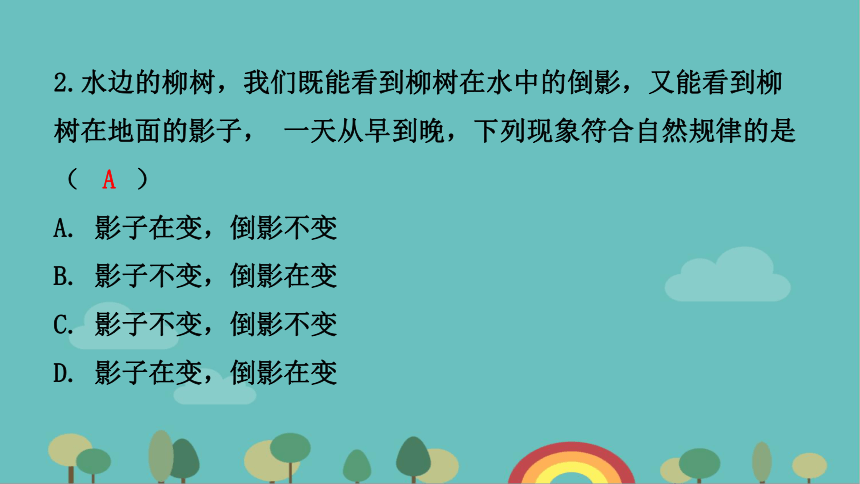

2.水边的柳树，我们既能看到柳树在水中的倒影，又能看到柳树在地面的影子， 一天从早到晚，下列现象符合自然规律的是（　　）
A. 影子在变，倒影不变
B. 影子不变，倒影在变
C. 影子不变，倒影不变
D. 影子在变，倒影在变
A

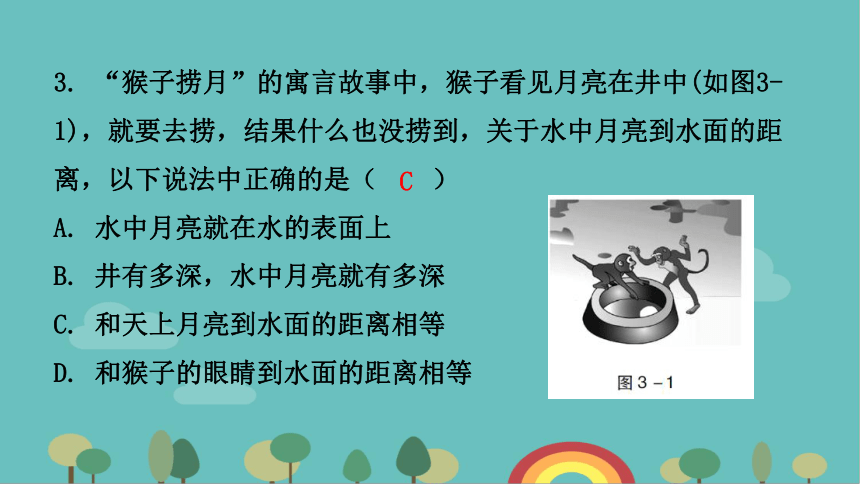

3. “猴子捞月”的寓言故事中，猴子看见月亮在井中(如图3-1)，就要去捞，结果什么也没捞到，关于水中月亮到水面的距离，以下说法中正确的是（　　）
A. 水中月亮就在水的表面上
B. 井有多深，水中月亮就有多深
C. 和天上月亮到水面的距离相等
D. 和猴子的眼睛到水面的距离相等
C

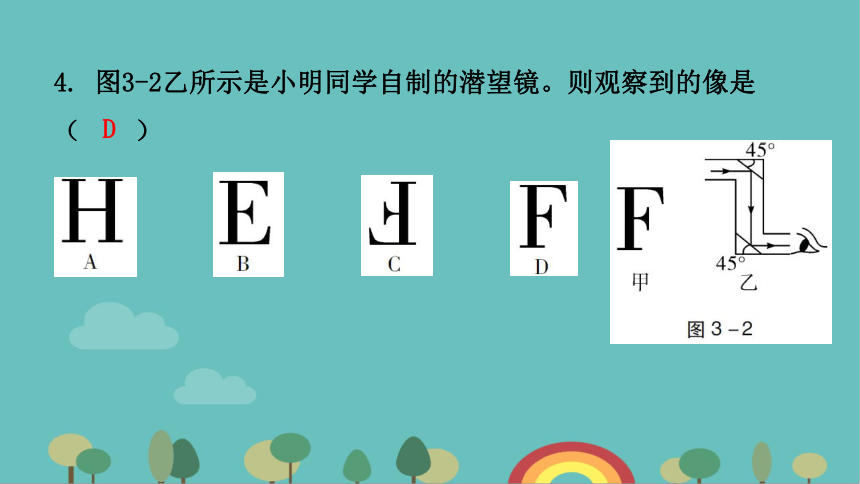

4. 图3-2乙所示是小明同学自制的潜望镜。则观察到的像是
（　　）
D

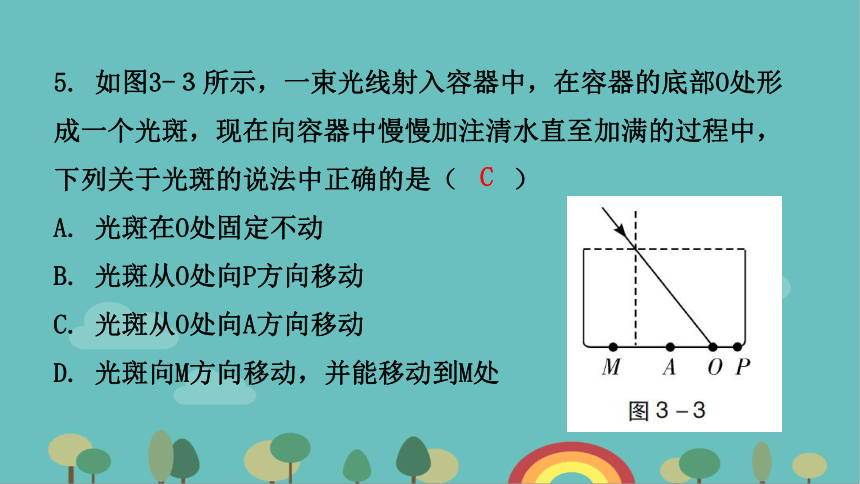

5. 如图3-３所示，一束光线射入容器中，在容器的底部O处形成一个光斑，现在向容器中慢慢加注清水直至加满的过程中，下列关于光斑的说法中正确的是（　　）
A. 光斑在O处固定不动
B. 光斑从O处向P方向移动
C. 光斑从O处向A方向移动
D. 光斑向M方向移动，并能移动到M处
C

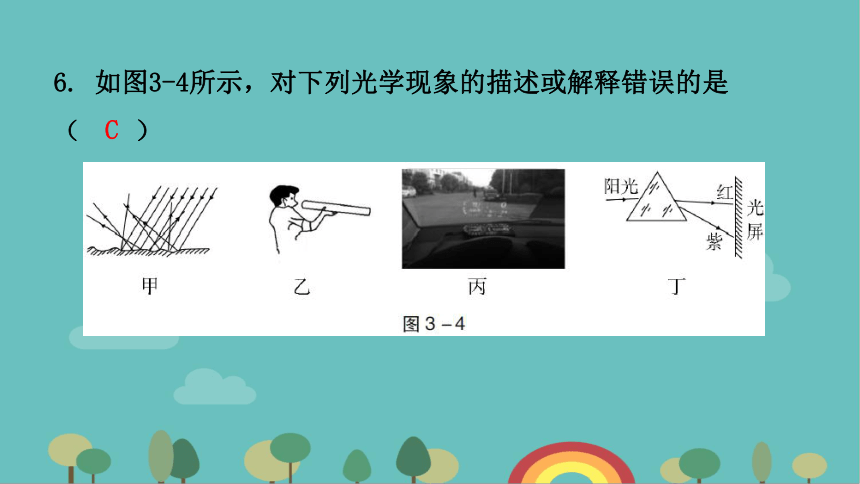

6. 如图3-4所示，对下列光学现象的描述或解释错误的是
（　　）
C

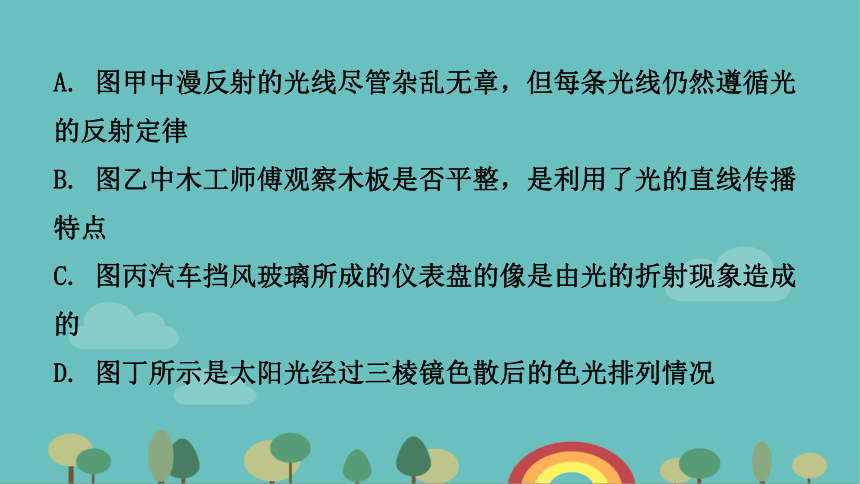

A. 图甲中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律
B. 图乙中木工师傅观察木板是否平整，是利用了光的直线传播特点
C. 图丙汽车挡风玻璃所成的仪表盘的像是由光的折射现象造成的
D. 图丁所示是太阳光经过三棱镜色散后的色光排列情况

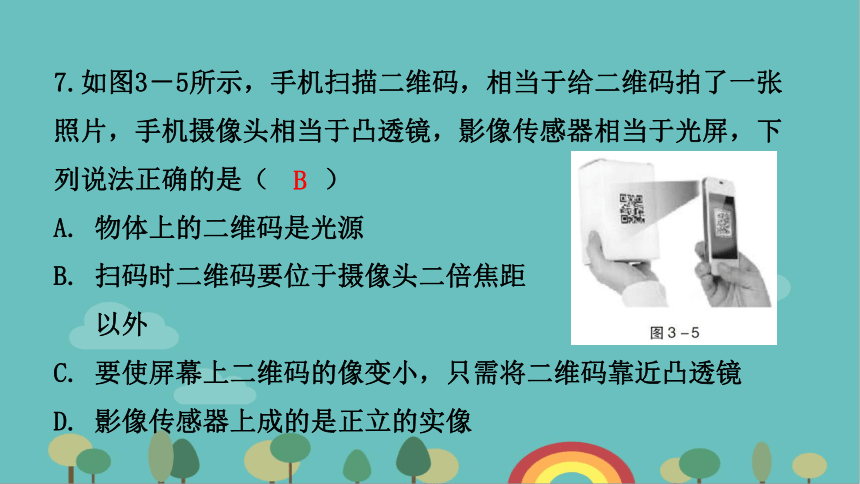

7.如图3－5所示，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法正确的是（　　）
A. 物体上的二维码是光源
B. 扫码时二维码要位于摄像头二倍焦距
以外
C. 要使屏幕上二维码的像变小，只需将二维码靠近凸透镜
D. 影像传感器上成的是正立的实像
B
二、填空题(本大题8小题，每小题3分，共24分)
8.真空中的光速为__________m/s。光在各种介质中的传播速度都比在真空中的传播速度__________(填“大”或“小”)。
9. “立竿见影”说明光在空气中_____________传播。一根旗杆竖立在阳光下，从早晨到中午这段时间内，旗杆影子的长度__________(填“变长”“不变”或“变短”)。
3×108
小
沿直线
变短
10. 要使反射光线垂直于入射光线，入射角的大小为________；沙漠上空出现海市蜃楼属于光的__________(填“反射”或“折射”)现象。
11. 机场、高铁和地铁的进站通道都
采用了人脸识别系统（如图3-6），识
别系统的摄像机可以自动将镜头前1 m
处的人脸拍摄成数码照片传递给设备识
别。此系统的摄像机的镜头相当______
透镜，它的焦距应小于__________cm。
45°
折射
凸
50
12. 我们能从不同方向看到本身不发光的桃花，是光射到桃花上时，发生了____________(填“镜面反射”或“漫反射”)的缘故。该反射__________(填“遵循”或“不遵循”)光的反射定律。
漫反射
遵循
13. 如图3-7所示，平面镜PN与一支长15 cm的铅笔AB竖直放置在水平桌面上，它们之间相距20 cm，铅笔的像高为__________cm；若铅笔绕B点沿逆时针方向转过90°，此时铅笔尖A与其所成像A′ 间的距离为__________cm。
15
70
14. 小翠同学漫步在风光旖旎的雾江平湖畔，同时看到了水中的矫健雄鹰和欢快鱼群，水中的雄鹰是由于光的__________形成的，水中的鱼群是由光的__________形成的。
15. 人进入老年后，眼睛睫状体对晶状体的调节能力减弱，太远、太近的物体都看不清楚。近视远视一体眼镜(双光镜)可以解决这个问题，戴上这种眼镜，透过下半部分镜片可以看清书上文字，透过上半部分镜片可以看清远处景物。由此可知，近视远视一体眼镜下半部分镜片是__________透镜，上半部分镜片对光具有__________(填“会聚”或“发散”)作用。
反射
折射
凸
发散
三、作图题(共16分)
16. （1）（4分）挪威留坎镇被群山包围，难以获得阳光照射，工程师在位置A处安装平面镜，使广场中心B处被照亮。若太阳位于图3-8中所在位置，请在A处添加平面镜并完成光路图。(保留作图痕迹)
如答图3-1所示。
(2)（4分）如图3-9所示，小明站在镜子MN前看自己穿着新鞋的效果。请画出小明看到自己的鞋子A在镜中像的光路图。
如答图3-2所示。
(3)(4分) 如图3-10所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
如答图3-3所示。
（4）（4分）如图3-11所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′ 是光源S在平面镜中的像。请画出：①光源S的位置；②光线ab经凸透镜后折射光线的大致位置。
如答图3-4所示。
四、实验题(本大题3小题，共28分)
17. （6分）利用图3-12所示装置进行“探究光的反射规律”实验。
(1)将一束光贴着纸板A沿EO方向射到O点，若将纸板B向前或向后折，此时在纸板B上看不到反射光，这样做的目的是探究_____________________________________________。
反射光线、入射光线和法线是否在同一平面内
(2)将入射光线EO向法线靠近时，看到反射光线OF__________
(填“靠近”或“远离”)法线。
(3)将纸板A、B置于同一平面后，若将一束光贴着纸板B沿FO方向射到O点，反射光将沿图中的OE方向射出，说明光在反射时，_______________。
靠近
光路是可逆的
18. (8分)利用图3-13甲所示装置探究“平面镜成像的特点”，在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。
（1）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是__________像。
（2）如图3-13乙所示，小强某次测量蜡烛A到平面镜的距离L为__________cm；将蜡烛A靠近玻璃板，像的大小将__________（填“变大”“变小”或“不变”）。
（3）若将玻璃板向左倾斜，如图3-13丙所示，观察到蜡烛A的像的大致位置在图中的__________（填“①”或“②”）处。
虚
3.50
不变
②
19. (14分)在“探究凸透镜成像规律”的实验中：
(1)使发光体F和光屏的中心位于凸透镜的主光轴上，最简便的操作是_________________________________________________
______________________________________________________。
将发光体F、凸透镜和光屏靠拢再进行调节，使三者的中心在同一高度
(2)如图3－14所示，发光体F在光屏上成倒立、__________的清晰的实像，___________就是这一原理的应用。保持凸透镜位置不变，把发光体与光屏位置互换，光屏__________(填“能”或“不能”)成像。
(3)保持凸透镜位置不变，当发光体F移动到30 cm刻度线处，光屏要向__________移动，才能在光屏上出现清晰的像，同时像__________(填“变大”或“变小”)。
缩小
照相机
能
右
变大
（4）接着给凸透镜戴上近视眼镜，发现光屏上的像变模糊，在不移动发光体F和凸透镜位置的情况下，为使光屏上再次呈现清晰的像，应将光屏向__________(填“靠近”或“远离”)凸透镜的方向移动。
远离
五、综合能力题（11分）
20. (11分)在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距为10 cm。
(1)如图3－15甲所示，光屏上呈现清晰的像，此像的性质是倒立、___________的实像，生活中的____________(填“照相机”“投影仪”或“放大镜”)利用了该原理工作；若保持蜡烛和光屏位置不变，移动凸透镜至__________刻度线处，光屏上能再次呈现清晰的像。
(2)如图3－15乙所示，保持蜡烛位置不变，移动凸透镜至16 cm刻度线处，移动光屏，观察到光屏上只能出现__________(填“实像”或“光斑”)，而人眼在图中A处应向__________(填“左”或“右”)看才能观察到烛焰的像。
放大
投影仪
40 cm
光斑
左
(3)如图3－15丙所示，在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是__________(填“凸透镜”或“凹透镜”)，可用于矫正__________(填“近视眼”或“远视眼”)。
凸透镜
远视眼
