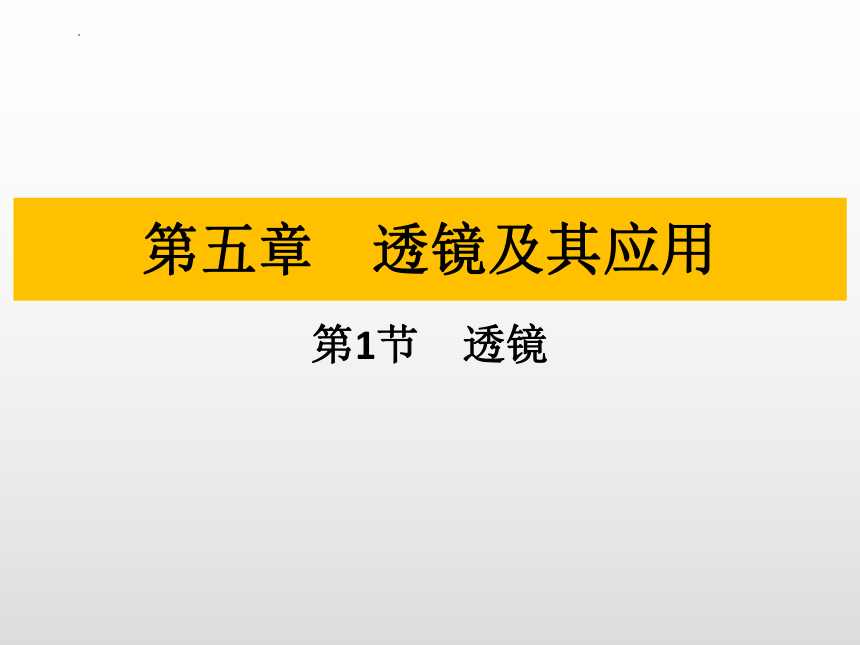

第五章　透镜及其应用
第1节　透镜

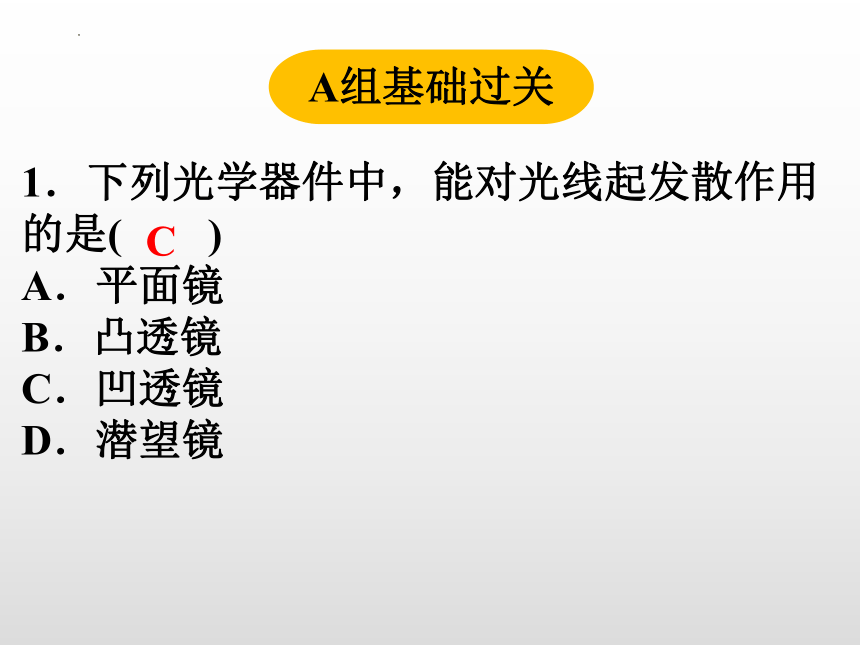

1．下列光学器件中，能对光线起发散作用的是(　　)
A．平面镜
B．凸透镜
C．凹透镜
D．潜望镜
A组基础过关
C

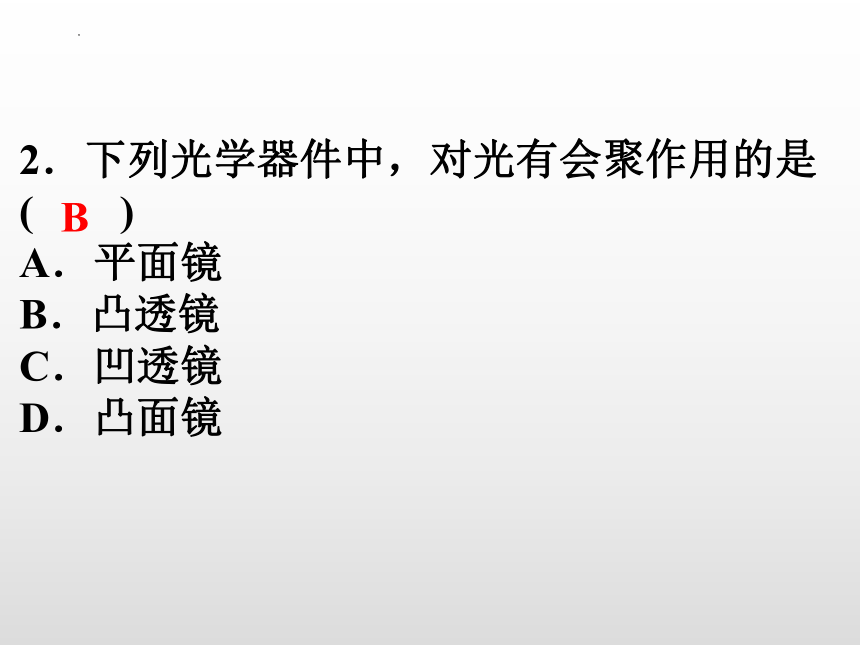

2．下列光学器件中，对光有会聚作用的是
(　　)
A．平面镜
B．凸透镜
C．凹透镜
D．凸面镜
B

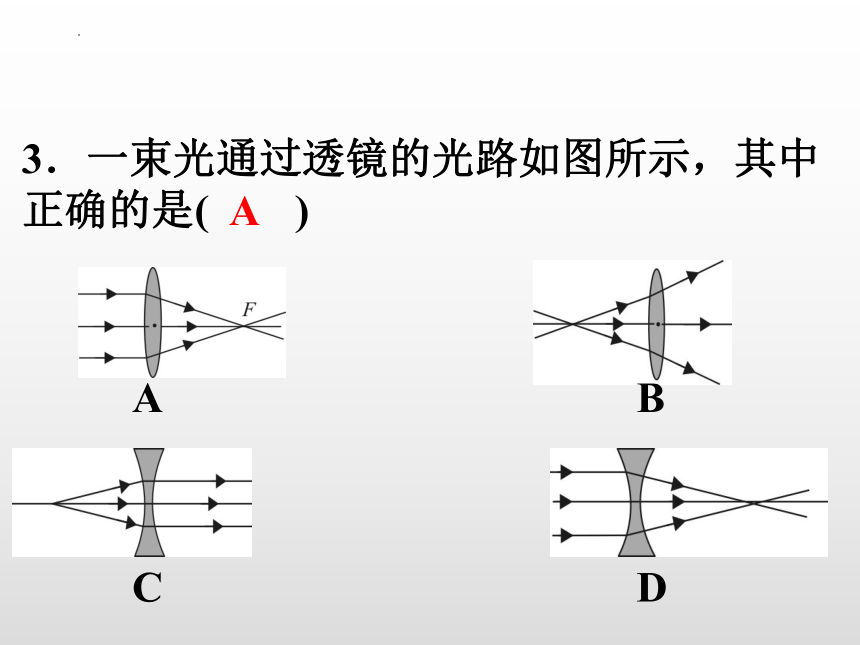

3．一束光通过透镜的光路如图所示，其中正确的是(　　)
A
D
C
B
A

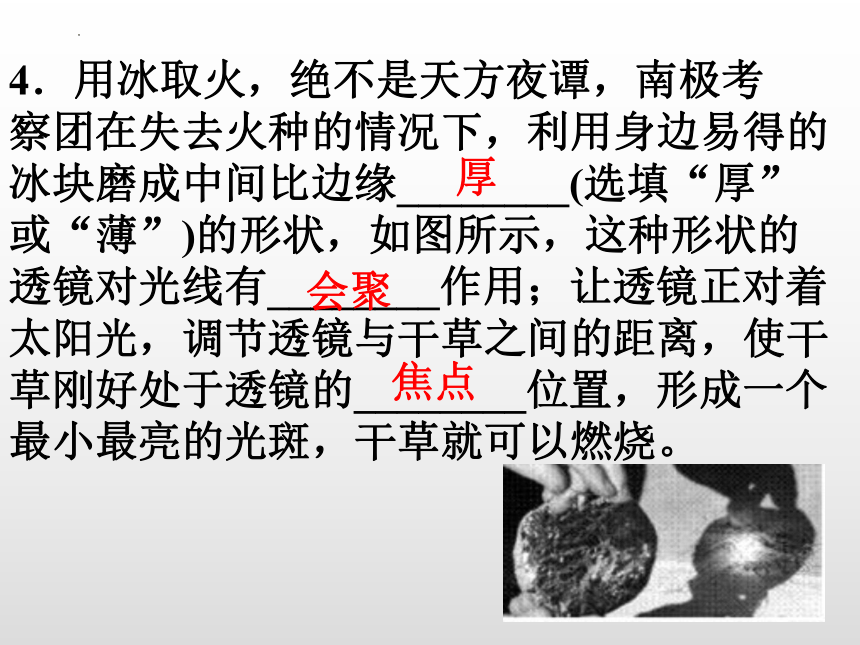

4．用冰取火，绝不是天方夜谭，南极考
察团在失去火种的情况下，利用身边易得的冰块磨成中间比边缘________(选填“厚”或“薄”)的形状，如图所示，这种形状的透镜对光线有________作用；让透镜正对着太阳光，调节透镜与干草之间的距离，使干草刚好处于透镜的________位置，形成一个最小最亮的光斑，干草就可以燃烧。
厚
会聚
焦点
5．为了防盗，在门上装上一个“猫眼”。“猫眼”是在小孔中嵌入一定形状的玻璃透镜，不仅使屋内的人能看清屋外的人并可以扩大观察范围。请根据以上信息和上图(透镜未画出)做出判断：“猫眼”中应装有________(选填“凸”或“凹”)透镜。
凹

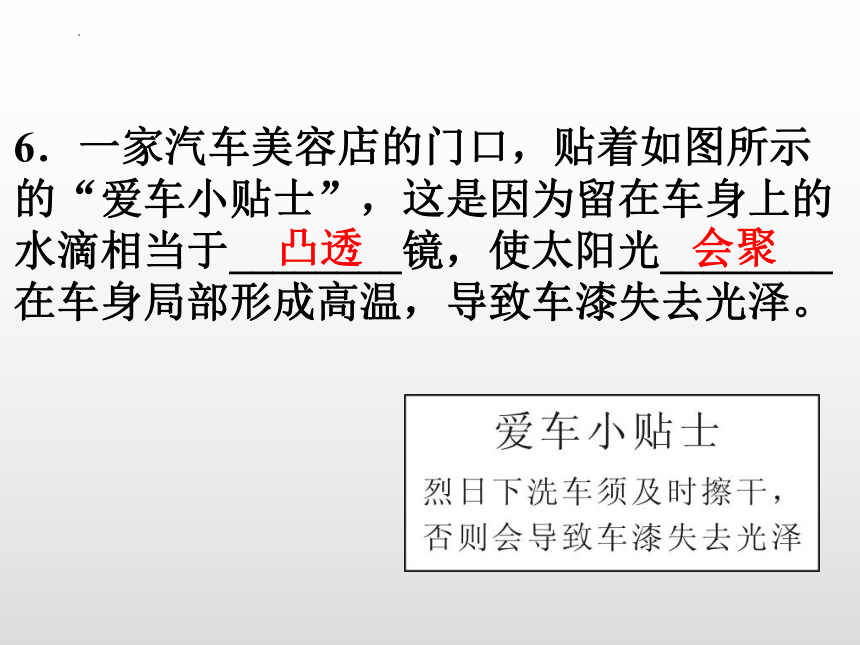

6．一家汽车美容店的门口，贴着如图所示的“爱车小贴士”，这是因为留在车身上的水滴相当于________镜，使太阳光________在车身局部形成高温，导致车漆失去光泽。
凸透
会聚

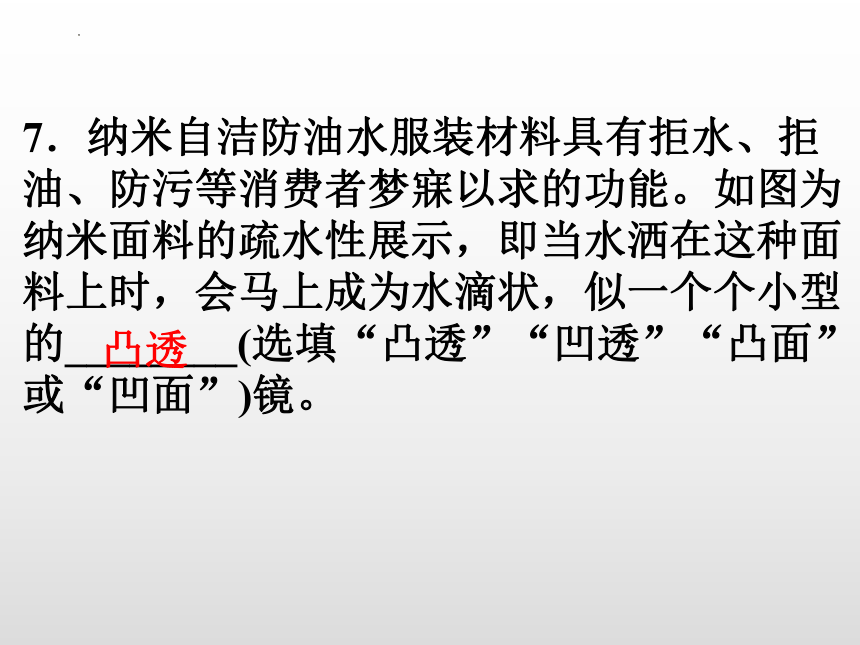

7．纳米自洁防油水服装材料具有拒水、拒油、防污等消费者梦寐以求的功能。如图为纳米面料的疏水性展示，即当水洒在这种面料上时，会马上成为水滴状，似一个个小型的________(选填“凸透”“凹透”“凸面”或“凹面”)镜。
凸透

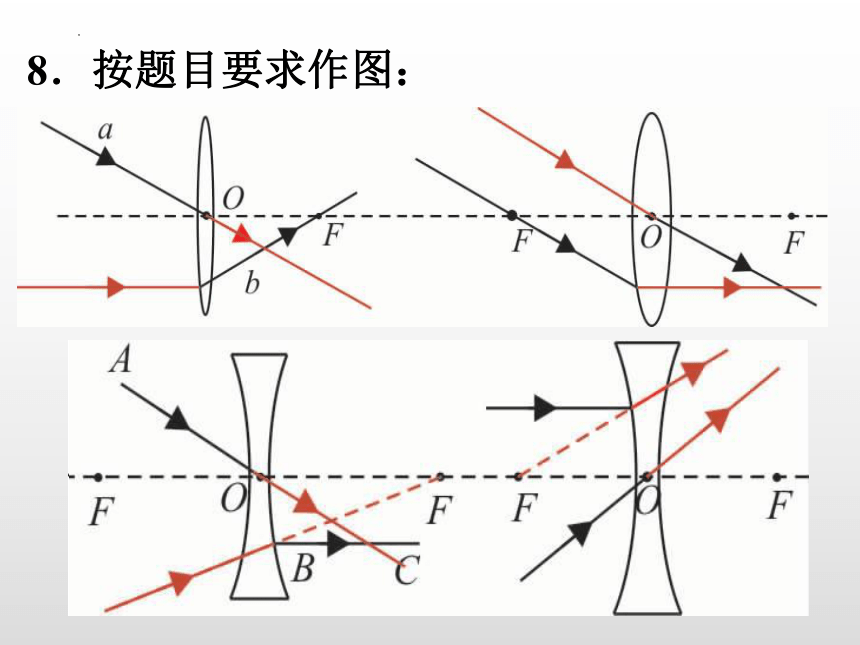

8．按题目要求作图：

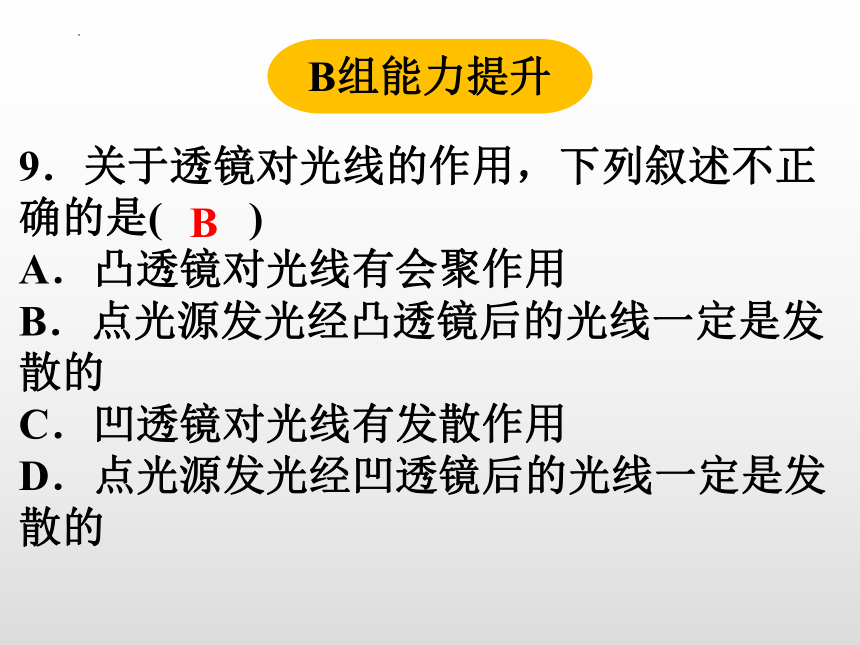

9．关于透镜对光线的作用，下列叙述不正确的是(　　)
A．凸透镜对光线有会聚作用
B．点光源发光经凸透镜后的光线一定是发散的
C．凹透镜对光线有发散作用
D．点光源发光经凹透镜后的光线一定是发散的
B组能力提升
B

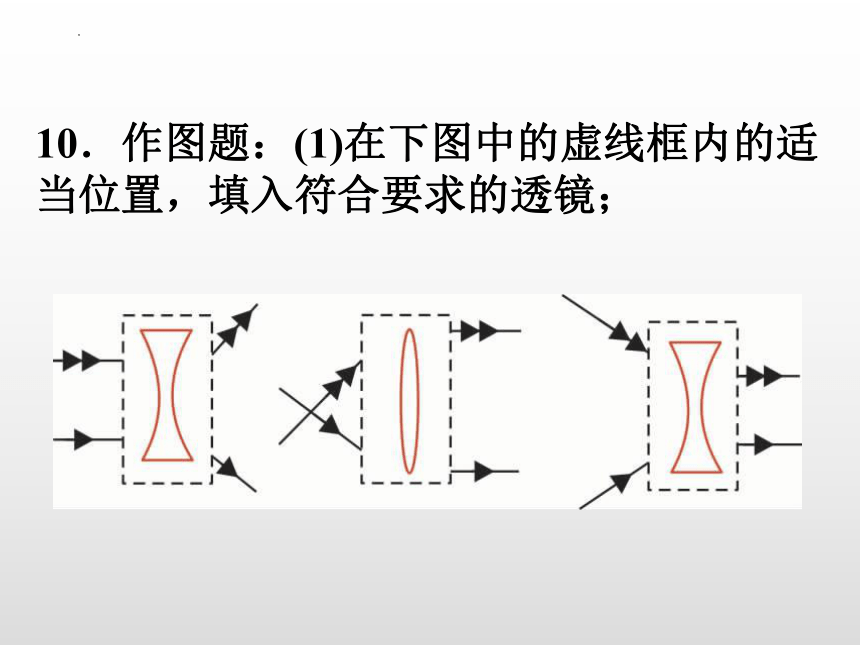

10．作图题：(1)在下图中的虚线框内的适当位置，填入符合要求的透镜；

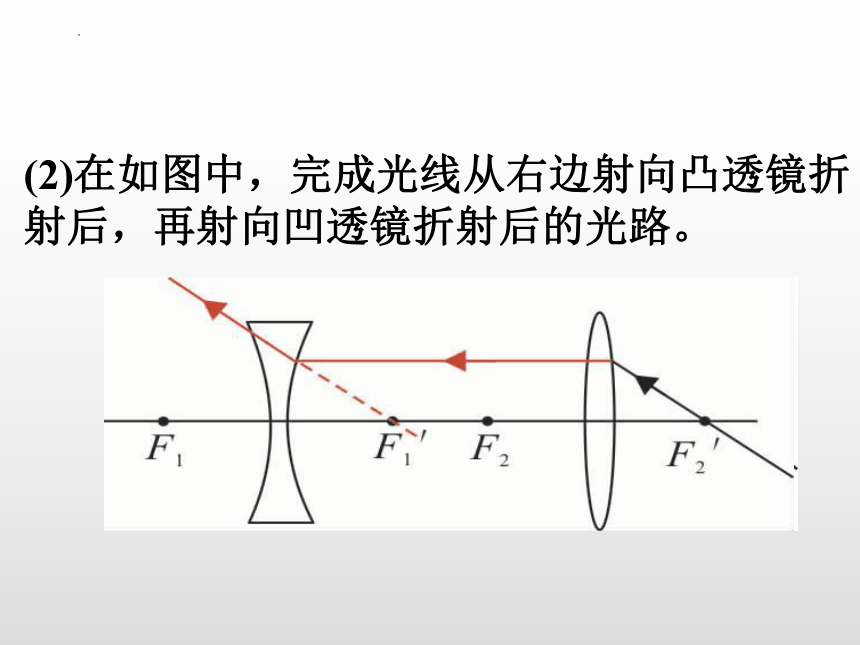

(2)在如图中，完成光线从右边射向凸透镜折射后，再射向凹透镜折射后的光路。
(3)如图所示，请画出从光源S发出的三条光线，经透镜折射后的传播方向。
(4)请画出光从凸透镜左边入射经过凸透镜折射后再射入水中的光路图。
11．盛有清水的封闭试管水平放置在一
张白纸上，内有一较大的空气泡，如图
所示，阳光垂直照射试管，在空气泡下方的白纸上出现一椭圆形的“阴影”，这部分相当于________，阳光透过充满水的部分，会在白纸上形成一条亮线，这部分相当于________(选填“凸透镜”或“凹透镜”)，将白纸逐渐向下移动，亮线的宽度将________________________________。
凹透镜
凸透镜
先变细厚变粗
12．测量凸透镜的焦距
(1)小丽的方案如图所示。移动凸透镜直到白纸上的光斑最小时，凸透镜到白纸的距离为10 cm，则凸透镜的焦距为________cm。
10
(2)对用太阳光测量凸透镜焦距的具体操作提出一条注意事项：________________________________________________________________________。
(3)小丽发现：将凸透镜正对着太阳光，再把一张白纸放在它的另一侧，无论怎样调节白纸的位置，都不能使太阳光在白纸上会聚成一点，而是一个光斑，这个光斑的直径有两三毫米。这是为什么呢？
凸透镜正对太阳光，在白纸上得到最小最亮的光斑
小丽猜想：太阳光不能会聚成一点是由于光的色散引起的。
①小丽猜想的理由或依据是_____________________________________。
②为了验证小丽的猜想，简要的做法是________________________________________________________________________。
③如果小丽的猜想正确，实验中观察到的现象是________________________。
不同色光通过三棱镜的折射程度不同
把一片红色透明胶片放置在凸透镜的前方，调节白纸的位置观察光斑的大小变化
光斑变小
13．在利用太阳光测量凸透镜的焦距后
，小华将凸透镜正对着太阳，发现把火柴头放在凸透镜焦点处一段时间后，火柴会被点燃，他想进一步探究不同的透镜对火柴的点燃效果有什么不同，和同学们讨论后，他们提出了以下三种猜想：
猜想1：凹透镜也能点燃火柴。
猜想2：点燃火柴的快慢与凸透镜的焦距大小有关。
猜想3：点燃火柴的快慢与凸透镜的直径大小有关。
(1)根据所学知识，他们经过讨论，判断“猜想1”是错误的，你认为他们判断的依据是______________________________________
_____________________________________。
(2)为了验证“猜想2”是否正确，他们选用直径相同而焦距不等的凸透镜进行多次实验，发现火柴被点燃的时间基本相等，这说明“猜想2”是________的。
凹透镜对光有发散作用，不能把太阳光聚集在一起
错误
(3)请设计一个简单实验，验证“猜想3”是否正确，简述你的实验方案。
简要做法：________________________________________________________________________；
如何判断：_______________________________________________________________________________________________________________。
用焦距相同而直径不同的凸透镜，点燃火柴，测出点燃火柴所需要的时间
如果点燃火柴的时间相等，则猜想3错误，如果点燃火柴的时间不相等，则猜想3是正确的
第五章　透镜及其应用
第2节　生活中的透镜
1．如图所示是照相机的成像示意图，以下说法中不正确的是(　　)
A．照相机的镜头相当于凸透镜
B．所成的像是倒立、缩小的实像
C．所成的像是正立、缩小的实像
D．要使照出的像变大些，需要将镜头靠近物体
A组基础过关
C
2．我市各级各类学校为了校园安全，在学校大门及其它地方都安装上了“电子眼”，其光学原理与下列哪种相同(　　)
A．平面镜
B．投影仪
C．照相机
D．放大镜
C
3．如图所示是投影仪的工作原理示意图，投影仪成像的特点是(　　)
A．倒立、放大、实像
B．正立、放大、实像
C．正立、放大、虚像
D．倒立、放大、虚像
A
4．透过圆形的鱼缸看里面的金鱼时，看到的金鱼比实际的要大，则此时：
①鱼缸相当于一个凸透镜，
②鱼缸相当于一个凹透镜，
③所看到的是金鱼的实像，
④所看到的是金鱼的虚像。
其中描述正确的是(　　)
A．①④ B．②③
C．①③ D．②④
A
5．下列有关实像和虚像的说法正确的是
(　　)
A．实像总能看见，虚像看不见
B．实像总是缩小的，虚像总是放大的
C．实像在光屏上能承接到，虚像在光屏上不能承接到
D．实像、虚像在光屏上都能承接到
C
6．照相机镜头的作用相当于一个________透镜，来自物体的光经过照相机镜头后成像在胶卷上，形成一个________、________像。
凸
倒立
缩小的实
7．投影仪上有一个相当于________透镜的镜头，投影片上的图案通过这个________透镜，形成一个________、________像。
凸
凸
倒立
放大的实
8．放大镜就是凸透镜，我们用放大镜观察细小的物体时，为了看清楚物体的细微之处，应将放大镜放在物体的________方，并适当调整距离。
上
9．照相机和投影仪所成的像，都是光通过凸透镜折射后会聚形成的，能用光屏接收，因此是________像。小孔成像成的也是物体的________像。
实
实
10．如图所示是“神十”航天员王亚平在太空给地面的学生授课时展示的通过悬浮水珠成像的情景，图中水珠相当于________镜，它所成的像是倒立、________的________像，生活中与该水珠成像原理相同的光学仪器有________(写出一种即可)。
凸透
缩小
实
照相机
11．小明同学观察到了如图所示的实验现象。下列光学仪器的工作原理与该现象所反映的规律相同的是(　　)
A．放大镜
B．照相机
C．投影仪
D．汽车的后视镜
B组能力提升
C
12．老师上课时经常用到投影仪(如图所示)，关于投影仪的使用以下做法合理的是(　　)
A．投放到屏幕上的画面太靠上时，应增大平面镜与凸透镜的夹角使画面向下移动
B．若使屏幕上的画面大一些，可使投影仪靠近屏幕同时将凸透镜适当向下移动
C．若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向上移动
D．若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向下移动
答案：D
13．把一支铅笔斜插入装水的杯中，铅笔在水面处好像折断了，如图甲所示，这是光的________现象；把一支铅笔紧贴在装满水的玻璃瓶的一侧，如图乙所示，透过玻璃瓶看到的那支笔是____________。(选填“放大的虚像”“缩小的实像”或“等大的实像”)
折射
放大的虚像
14．小吴等同学在课外实践活动中，进行了这样的实验：如图所示，在地上放一个去掉灯罩的台灯，让发光的灯泡朝上。手拿来一个放大镜，把它放在灯泡上方几厘米远的地方，然后慢慢向上面移动的过程中，小吴他们观察到这样的两种现象：第一种现象，放大镜向上移到某一位置时，在天花板上看到一个由灯丝形成的像；
第二种现象，将放大镜继续向上移动到一个新的位置时，在天花板上看到印在灯泡上的图与文字的像，它们被放大了，不过是倒的。
根据上述短文提供的信息，思考并回答下列问题：
(1)在放大镜、照相机、投影仪、摄像机、眼睛、望远镜之中和这套装置物理原理相同的是：________________________。
(2)好动脑筋的小吴同学发现，在上述装置中只要再添加一个器材，就能让天花板上的像移到竖直墙壁。小吴添加的是________。
投影仪
平面镜
