第五章　透镜及其应用
第3节　凸透镜成像的规律
第1课时　凸透镜成像的规律及实验

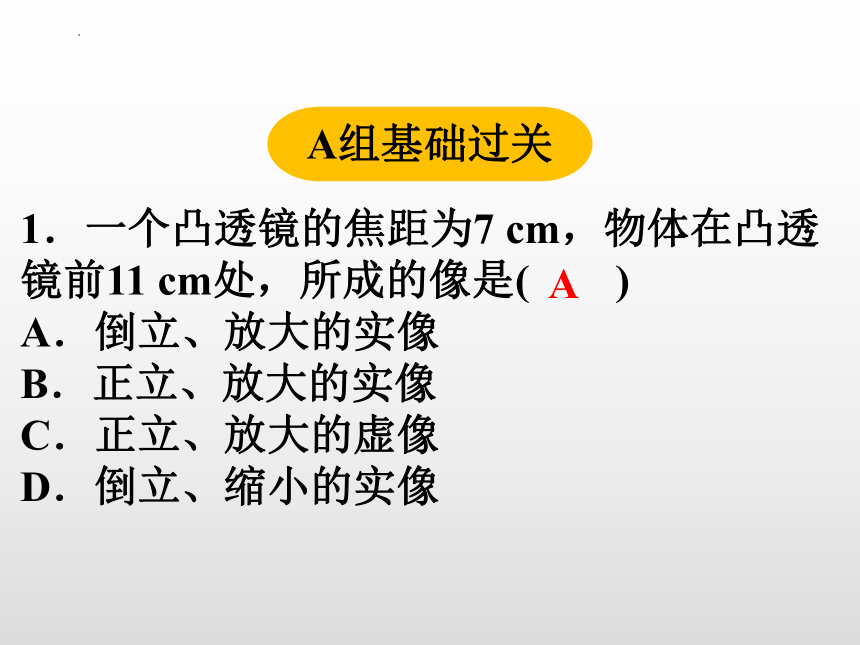

1．一个凸透镜的焦距为7 cm，物体在凸透镜前11 cm处，所成的像是(　　)
A．倒立、放大的实像
B．正立、放大的实像
C．正立、放大的虚像
D．倒立、缩小的实像
A组基础过关
A

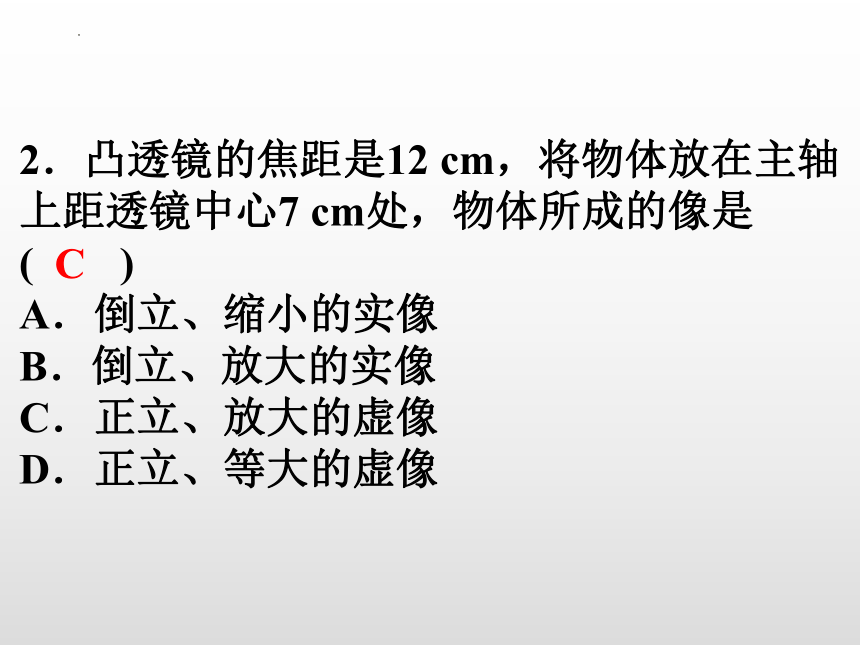

2．凸透镜的焦距是12 cm，将物体放在主轴上距透镜中心7 cm处，物体所成的像是
(　　)
A．倒立、缩小的实像
B．倒立、放大的实像
C．正立、放大的虚像
D．正立、等大的虚像
C

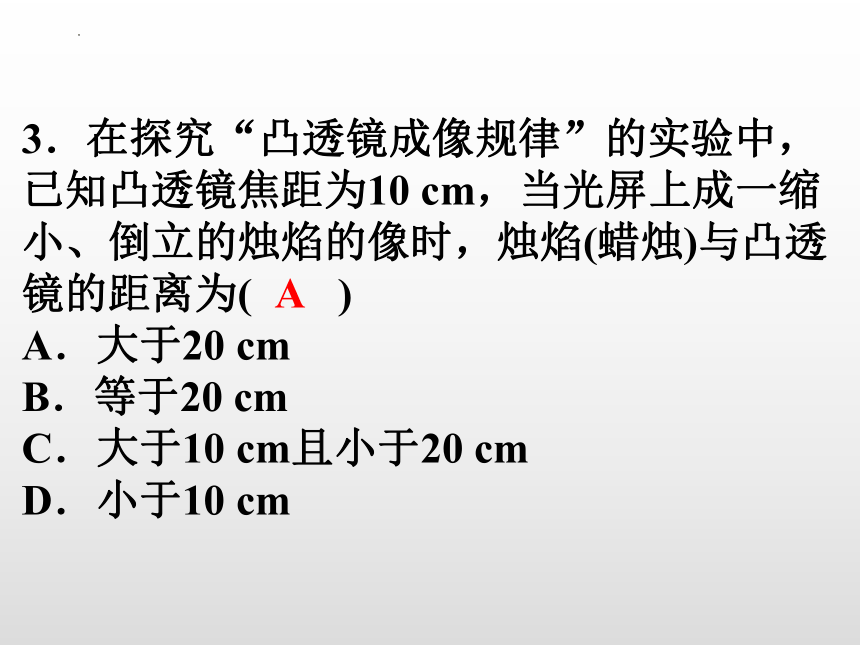

3．在探究“凸透镜成像规律”的实验中，已知凸透镜焦距为10 cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰(蜡烛)与凸透镜的距离为(　　)
A．大于20 cm
B．等于20 cm
C．大于10 cm且小于20 cm
D．小于10 cm
A
4．一个物体在凸透镜前20 cm处，在屏上成一倒立缩小的像，则透镜的焦距f(　　)
A．10 cm < f < 20 cm
B．f > 10 cm
C．f < 10 cm
D．f > 20 cm
C

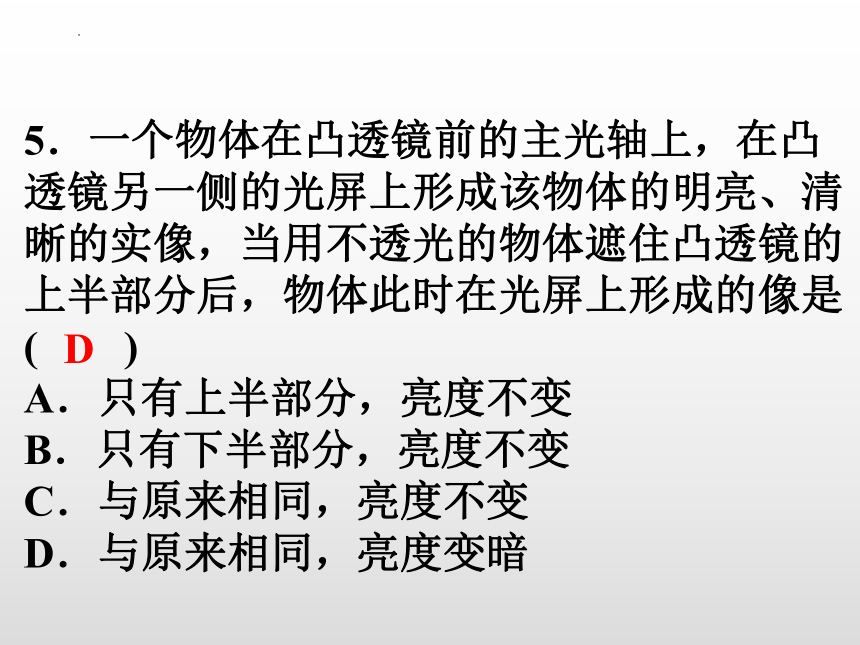

5．一个物体在凸透镜前的主光轴上，在凸透镜另一侧的光屏上形成该物体的明亮、清晰的实像，当用不透光的物体遮住凸透镜的上半部分后，物体此时在光屏上形成的像是(　　)
A．只有上半部分，亮度不变
B．只有下半部分，亮度不变
C．与原来相同，亮度不变
D．与原来相同，亮度变暗
D

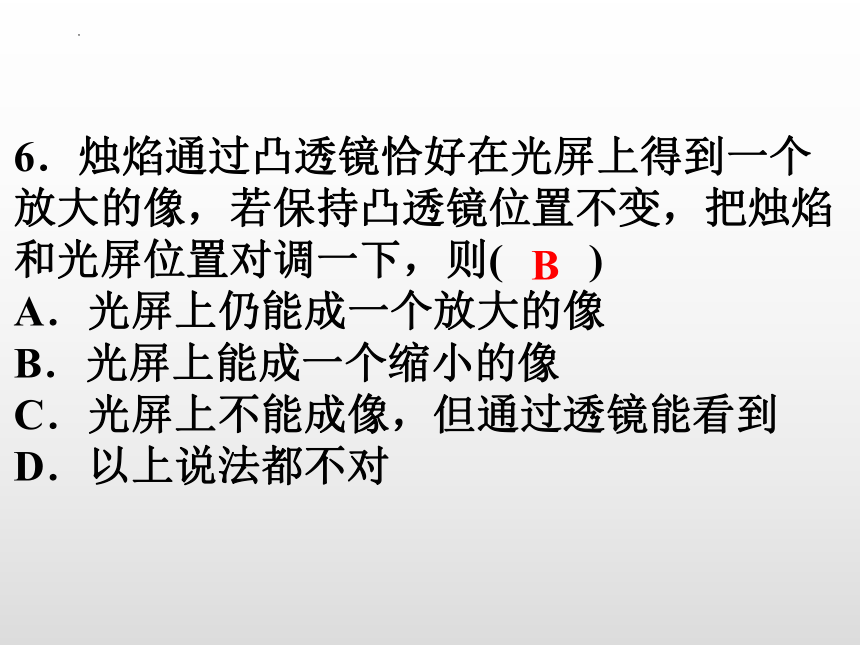

6．烛焰通过凸透镜恰好在光屏上得到一个放大的像，若保持凸透镜位置不变，把烛焰和光屏位置对调一下，则(　　)
A．光屏上仍能成一个放大的像
B．光屏上能成一个缩小的像
C．光屏上不能成像，但通过透镜能看到 D．以上说法都不对
B

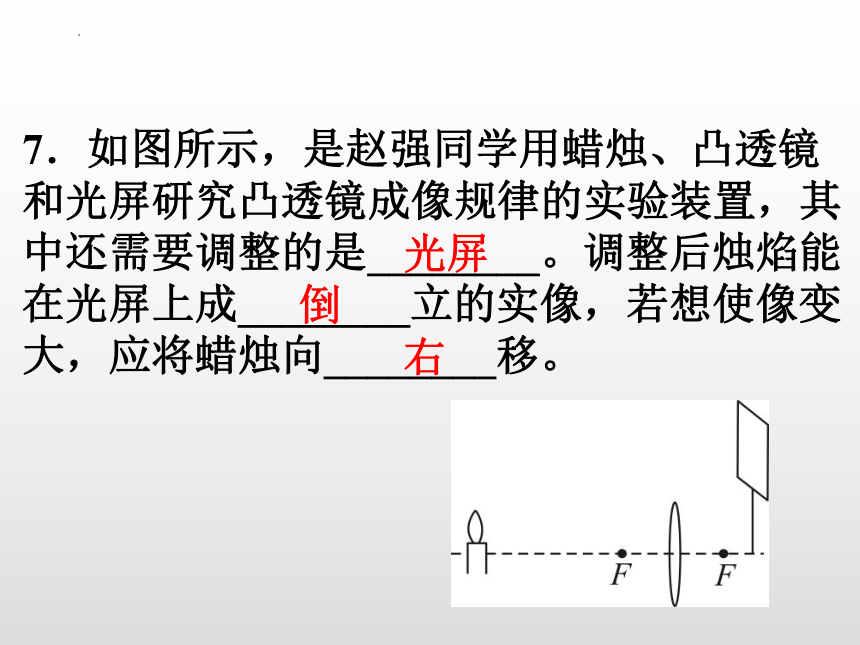

7．如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是________。调整后烛焰能在光屏上成________立的实像，若想使像变大，应将蜡烛向________移。
光屏
倒
右
8．下图为小红同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为下图的(　　)
B组能力提升
A
D
C
B
C

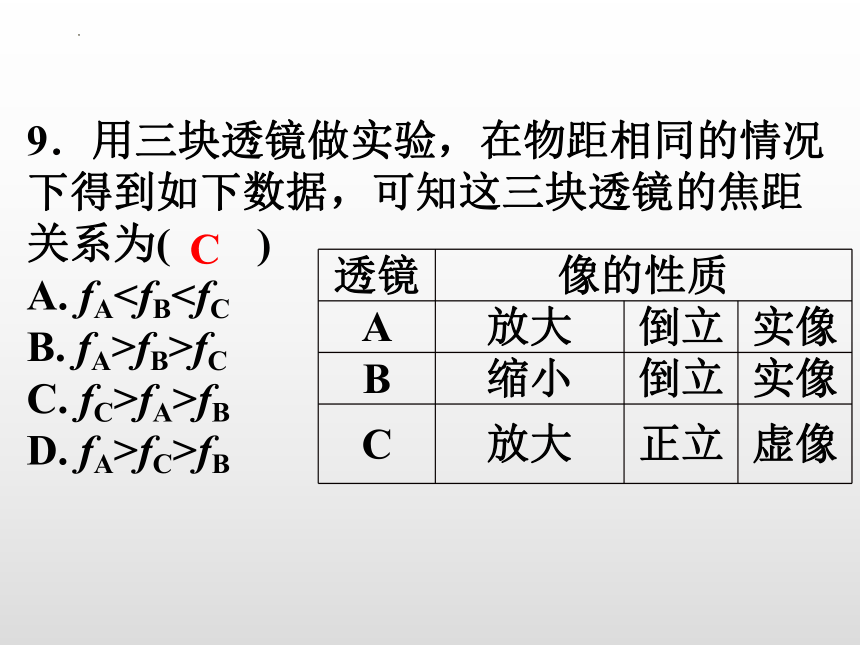

9．用三块透镜做实验，在物距相同的情况下得到如下数据，可知这三块透镜的焦距关系为(　　)
A. fAB. fA>fB>fC
C. fC>fA>fB
D. fA>fC>fB
透镜 像的性质
A 放大 倒立 实像
B 缩小 倒立 实像
C 放大 正立 虚像
C

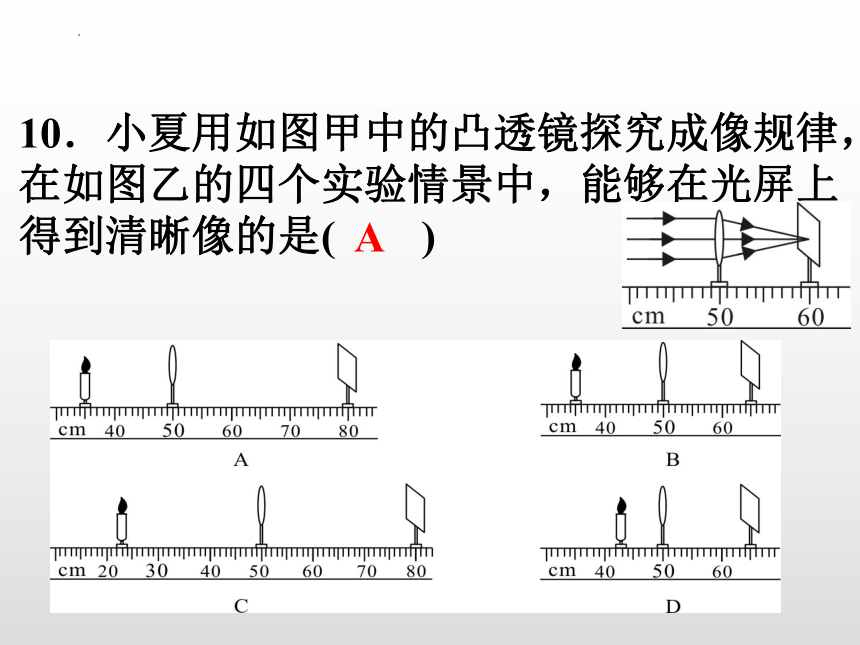

10．小夏用如图甲中的凸透镜探究成像规律，在如图乙的四个实验情景中，能够在光屏上得到清晰像的是(　　)
A

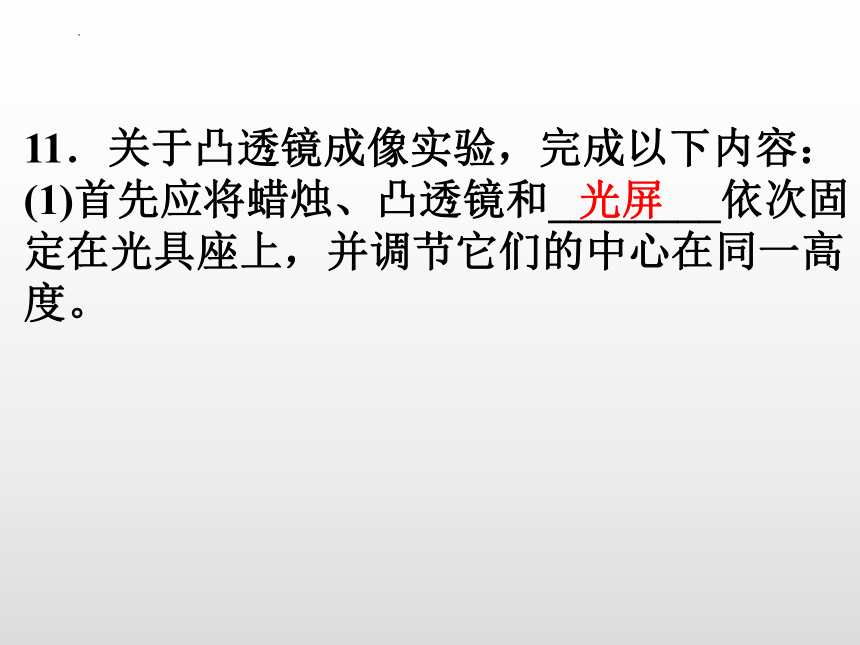

11．关于凸透镜成像实验，完成以下内容：
(1)首先应将蜡烛、凸透镜和________依次固定在光具座上，并调节它们的中心在同一高度。
光屏
(2)图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′。
(3)实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是________。
A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距。
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距。
C．这是烛焰发出的光经凸透镜表面反射形成的像。
B
12．小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验。
(1)在光具座上依次放置________、________和________。为了使烛焰的像能成在光屏的中央，要调整三者的中心在____________。
蜡烛
凸透镜
光屏
同一高度
(2)实验时，固定凸透镜，调整________位置，然后________直到上面出现清晰的像。
(3)在如图甲所示的位置上，成的像是等大的倒立的实像。分析实验成像情况可知实验中所用凸透镜的焦距为________cm。
蜡烛
移动光屏
10
(4)当把点燃的蜡烛由图乙所示位置向右移至光具座的35 cm刻度时，向________(选填“左”或“右”)移动光屏会得到一个倒立、________的实像；________就是利用这一成像规律工作的。此时，风一吹，烛焰向左偏，则光屏上成的像向________偏。
(5)当蜡烛移到凸透镜________以内时，光屏上不能得到烛焰的像，但能从光屏一侧透过透镜看到一个________、________的虚像。
右
放大
投影仪
右
焦点
正立
放大
第五章　透镜及其应用
第3节　凸透镜成像的规律
第2课时　凸透镜成像的规律的应用
1．一个焦距为10 cm的凸透镜，当物体从离透镜30 cm处逐渐移到离透镜20 cm处的过程中，像与像距的变化为(　　)
A．像逐渐变小，像距逐渐变小
B．像逐渐增大，像距逐渐增大
C．像先小后大，像距逐渐增大
D．像逐渐增大，像距逐渐变小
A组基础过关
B
2．在观察凸透镜成像的实验中，把物体从距凸透镜2倍焦距之外逐渐向凸透镜靠拢的过程中，光屏上所成的像将(　　)
A．一直变大
B．一直变小
C．先变大后变小
D．先变小后变大
A
3．如图所示，是一种称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图。下列对仙女图形成原因的探讨，正确的是
(　　)
A．可能是酒具有化学显影作用
B．可能是酒的液面反射，在酒中出现放大的像
C．可能是图片在杯底凸透镜焦点处成放大的像
D．可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内，成放大的虚像
答案：D
4．(2018淮安)如图所示，蜡烛在光屏上成清晰的像，凸透镜焦距为18 cm。下列说法正确的是(　　)
A．可能是酒具有化学显影作用
B．可能是酒的液面反射，在酒中出现放大的像
C．可能是图片在杯底凸透镜焦点处成放大的像
D．可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内，成放大的虚像
答案：B
5．(2018恩施)如图，小强在做凸透镜成像实验时，他得到以下结论，你认为正确的是(　　)
A．蜡烛置于c点时，在光屏上能成一个放大的像
B．蜡烛置于b点时，在光屏上能成一个倒立缩小的像
C．蜡烛从a点向b点移动，光屏上的像逐渐变大
D．蜡烛从b点向左移动，光屏上的像逐渐变大
答案：C
6．在凸透镜2倍焦距以外的地方，沿主光轴方向平放一根粗细均匀的棒AB，如图所示，则形成的像A′B′为(　　)
A．比实物短，且B′端比A′端粗
B．比实物短，且A′端比B′端粗
C．比实物长，且B′端比A′端粗
D．比实物长，且A′端比B′端粗
A
7．老奶奶用放大镜看报纸时，为了看到更大的清晰的像，应(　　)
A．报纸与眼睛不动，放大镜离报纸远一些
B．报纸与眼睛不动，放大镜离报纸近一些
C．报纸与放大镜不动，眼睛离报纸近一些
D．报纸与放大镜不动，眼睛离报纸远一些
A
8．(1)如图甲所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′。
B组能力提升
(2)根据凸透镜成像规律，作出图乙中物体AB过凸透镜所成的像A′B′。
9．(2018随州)在探究凸透镜成像规律的实验中，小王同学所在的实验小组画出了如图甲所示的物距u和像距v对应关系图象。
(1)小王实验小组所用凸透镜的焦距是________。
(2)他们认真总结了凸透镜成像的规律，发现在图乙中左边的蜡烛通过凸透镜不可能形成的像是________。(选填“A、B、C、D”中的一个选项)
8 cm
B
(3)小组中小李同学，把自己的近视眼镜放在了蜡烛和凸透镜之间，如图丙，发现光屏上的像变模糊了，小李将光屏远离凸透镜移动时，像又变清晰了。小组同学讨论，如果开始放上近视眼镜后，不移动光屏和凸透镜，只移动蜡烛，要想在光屏上成清晰的像，应将蜡烛________凸透镜。(选填“远离”或“靠近”)
远离
10．(2018荆州)在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35 cm刻线处，将点燃的蜡烛放置在光具座上5 cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图象如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示
(1)请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是________cm，凸透镜A的焦距________(选填“大于”“小于”或“等于”)凸透镜B的焦距。
10
小于
(2)在甲图中，保持凸透镜不动，把蜡烛向右移动5 cm，要想在光屏上再次得到清晰的像，应该把光屏向________(选填“左”或“右”)移动一段距离，像将________。(选填“变大”“变小”或“不变”)
右
变大
(3)图丙所示的实验现象可以说明________(选填“照相机”“幻灯机”或“放大镜”)的成像特点；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛________(选填“靠近”或“远离”)凸透镜，则又能在光屏上看到烛焰清晰的像。
幻灯机
靠近
