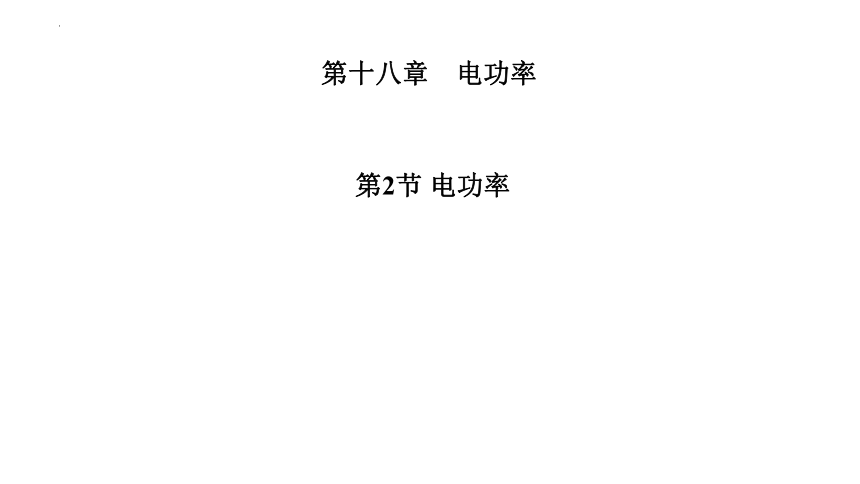

第十八章　电功率
第2节 电功率

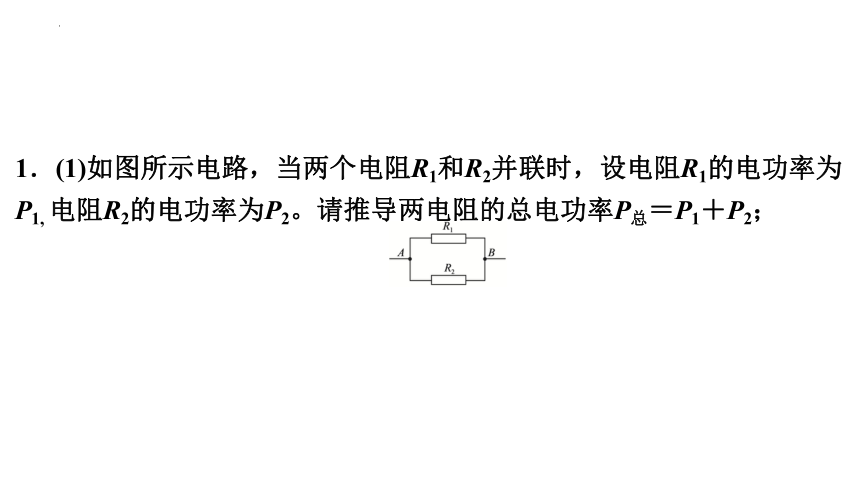

1．(1)如图所示电路，当两个电阻R1和R2并联时，设电阻R1的电功率为P1, 电阻R2的电功率为P2。请推导两电阻的总电功率P总＝P1＋P2；

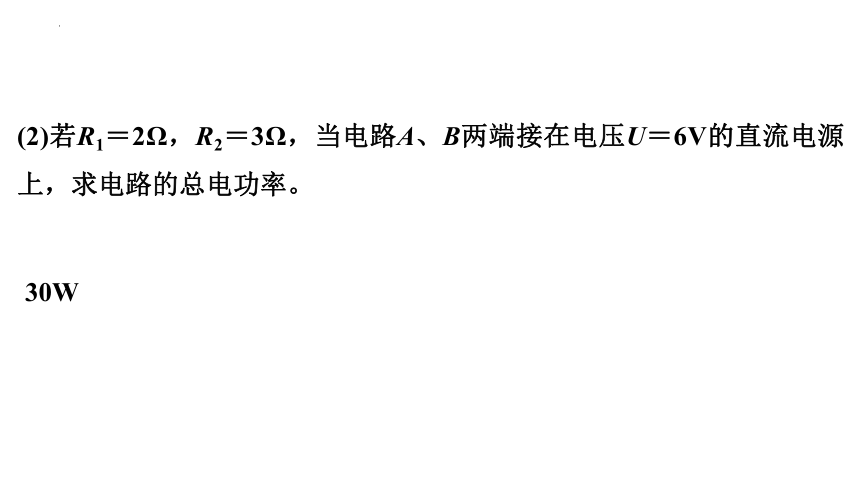

(2)若R1＝2Ω，R2＝3Ω，当电路A、B两端接在电压U＝6V的直流电源上，求电路的总电功率。
30W

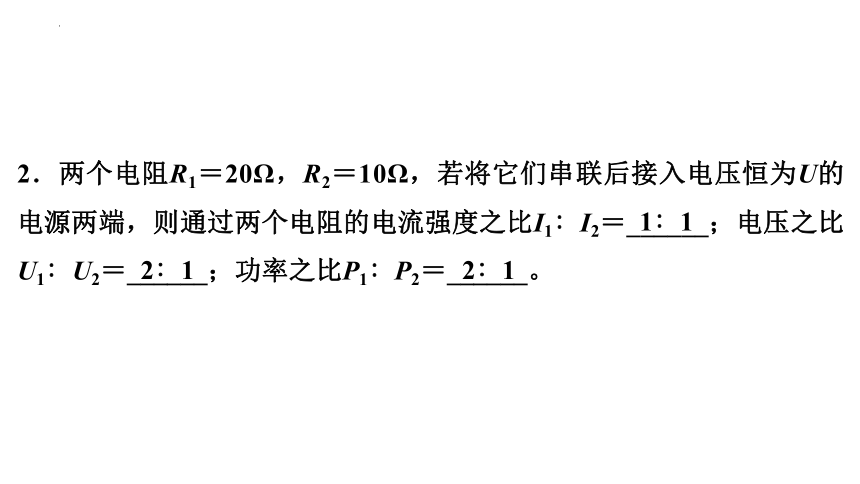

2．两个电阻R1＝20Ω，R2＝10Ω，若将它们串联后接入电压恒为U的电源两端，则通过两个电阻的电流强度之比I1∶I2＝______；电压之比U1∶U2＝______；功率之比P1∶P2＝______。
1∶1
2∶1
2∶1

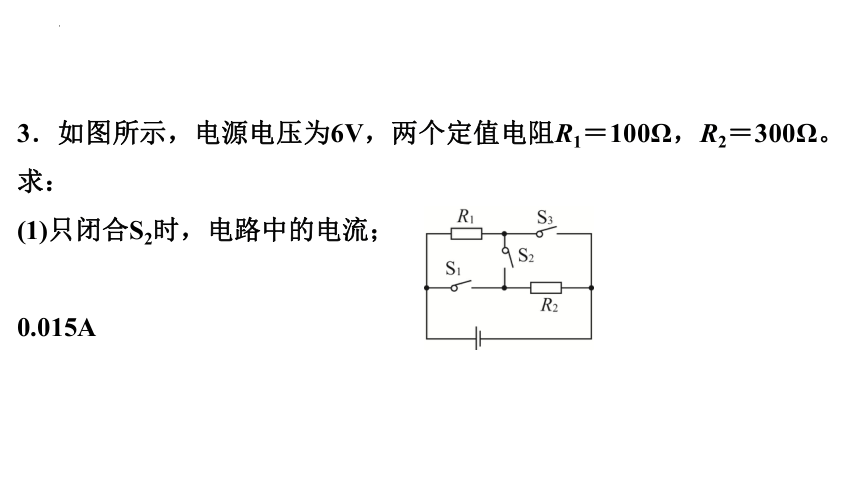

3．如图所示，电源电压为6V，两个定值电阻R1＝100Ω，R2＝300Ω。求：
(1)只闭合S2时，电路中的电流；
0.015A
(2)断开S1，闭合S2、S3时，该电路的总功率。

(3)断开S2，闭合S1、S3时，该电路的总功率。
0.36W
0.48W

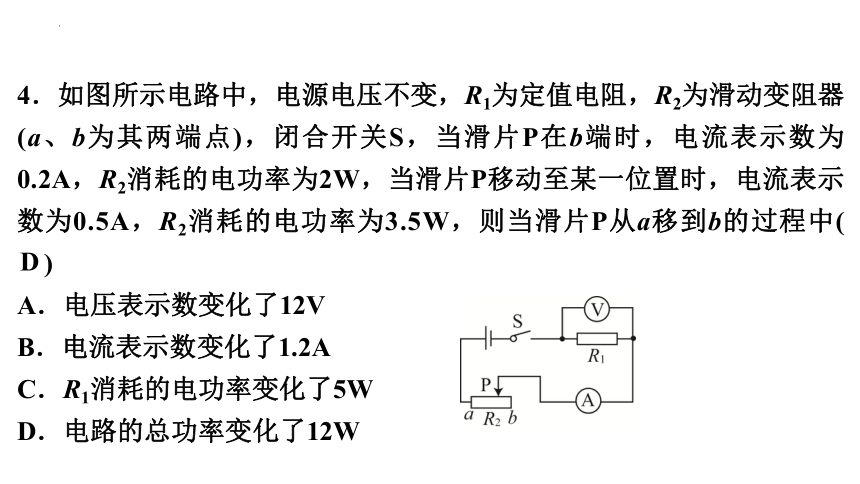

4．如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器(a、b为其两端点)，闭合开关S，当滑片P在b端时，电流表示数为0.2A，R2消耗的电功率为2W，当滑片P移动至某一位置时，电流表示数为0.5A，R2消耗的电功率为3.5W，则当滑片P从a移到b的过程中(　　)
A．电压表示数变化了12V
B．电流表示数变化了1.2A
C．R1消耗的电功率变化了5W
D．电路的总功率变化了12W
D

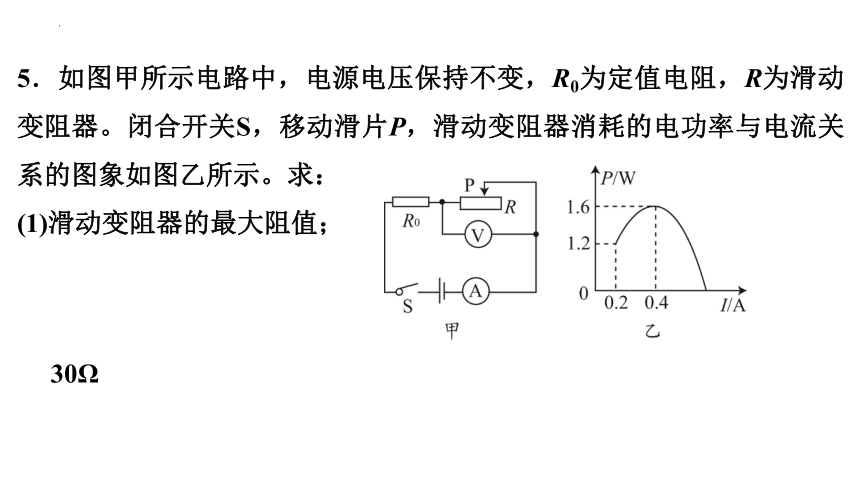

5．如图甲所示电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图象如图乙所示。求：
(1)滑动变阻器的最大阻值；
30Ω

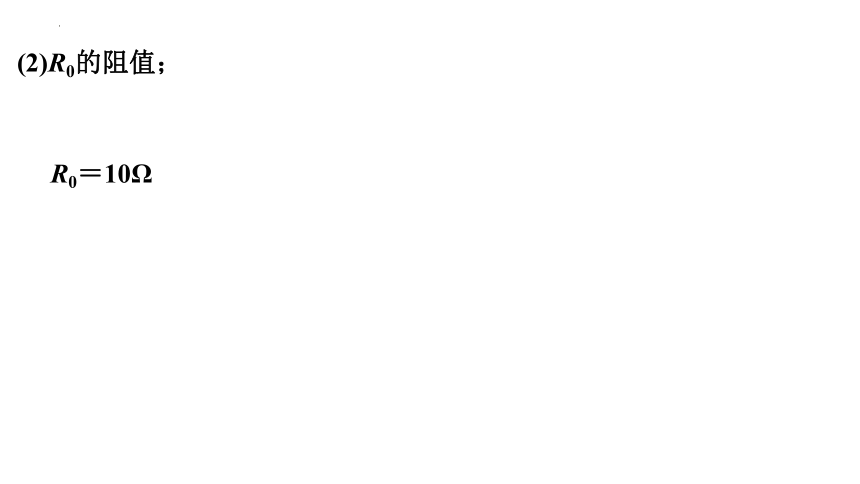

(2)R0的阻值；
R0＝10Ω
(3)电源电压。
8V
6．两盏灯L1和L2, 分别标有“220V 25W”和“220V 100W”字样，则两灯的电阻之比R1∶R2＝______，若将它们串联接入照明电路中，L1和L2的实际功率之比P1∶P2＝______，灯_____较亮一些。(灯丝电阻不变)
4∶1
4∶1
L1
7．甲图中，电源电压恒定，R0是定值电阻，R是滑动变阻器，闭合开关，调节滑动变阻器的滑片过程中，两个电压表示数变化情况如乙图所示，则(　　)
A．“ac”段表示通过 R0的电流与R0两端电压的变化图象
B．电源电压U＝1.5V
C．在此调节过程中，电路的最大电功率为0.75W
D．在此调节过程中，滑动变阻器接入电路的最大阻值为12Ω
C
8．如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光，则甲、乙两电路中的总电流之比I1∶I2＝______，而电路的总功率之比P1∶P2＝______。
2∶1
2∶1
9．某电热水器的工作原理如图所示(已知两电阻丝的阻值相等，电源电压保持不变)，当开关S1接b、S2断开时，电路的功率为P1；当开关S1接a、S2闭合时，电路的功率为P2，则P1∶P2＝______。
1∶4
10．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端移动到b端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示。下列判断正确的是(　　)
A．R1的电阻为10Ω
B．滑动变阻器的最大电阻为10Ω
C．电路消耗的最大功率为1.2W
D．电源电压为2V
B
11．如图所示的电路中，电源电压不变，R1的阻值为20Ω，R2的阻值为30Ω。当只闭合开关S1时，电流表的示数为0.3A。求：
(1)电源电压U；
6V
(2)开关S1、S2都闭合时，电流表的示数；
电流表的示数为0.5A；
(3)只闭合开关S2时，电路消耗的电功率。
1.2W。
12．在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，成为世界瞩目的“中国战法”重要组成部分。如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”两个挡位，工作电路简化为图乙所示，其中S′为挡位开关，R1、R2为定值电阻，A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火挡时，红灯亮；处于文火挡时，绿灯亮。已知电中药壶额定电压为220V，猛火挡的额定功率为2420W，R2＝180Ω。
(1)判断A灯是红灯还是绿灯；
A灯是红灯
(2)求电中药壶文火挡的额定功率；

242W
(3)暑假的一天晚上，小艺用电中药壶帮奶奶熬药，先用猛火挡加热6min至沸腾后，再用文火挡慢熬30min，共消耗电能0.3kW·h，由此计算电中药壶的实际电压。
200V
13．如图所示，电源电压恒为4.5V，灯泡L上标有“3V 1.5W”字样，滑动变阻器R2上标有“15Ω　1A”字样，定值电阻R1阻值为10Ω，电流表量程为0—3A，电压表量程为0—3V，不计温度对灯丝电阻的影响。求：
(1)灯泡正常工作时电阻为多大；
6Ω
(2)当开关S、S1、S2闭合，S3断开时，电路最小总功率为多大；
3.375W
(3)当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围。
3Ω～12Ω。
14．将标有“2V 1W”字样的小灯泡(灯丝电阻不变)和标有“20Ω 1A”字样的滑动变阻器连接在如图所示的电路图中，其中电源两端电压恒为4.5V，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关，为保证电路安全，在移动滑动变阻器的滑片过程中，下列说法中正确的是(　　)
A．电流表示数变化范围是0.15A～0.5A
B．电压表示数变化范围是2.4V～3V
C．滑动变阻器阻值变化范围是5Ω～20Ω
D．电路的最大功率是2.25W
D
