第2节　熔化和凝固
第2课时　熔化和凝固的图象及应用
第三章　物态变化

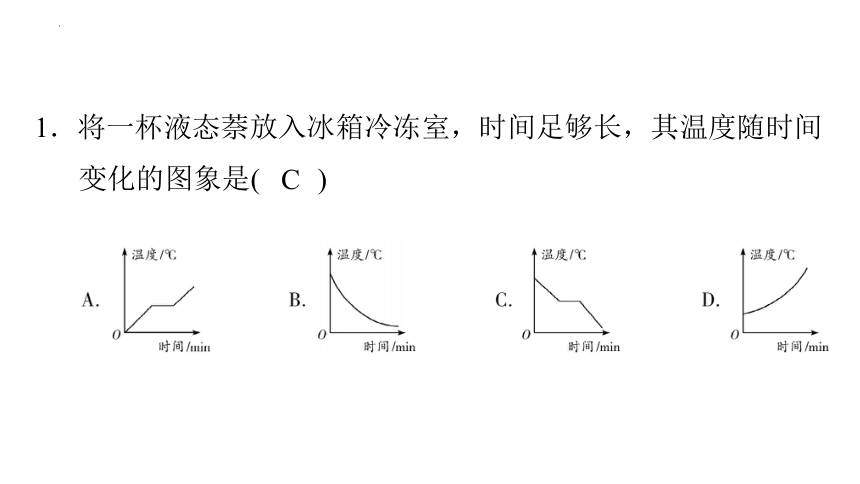

1．将一杯液态萘放入冰箱冷冻室，时间足够长，其温度随时间变化的图象是(　　)
C

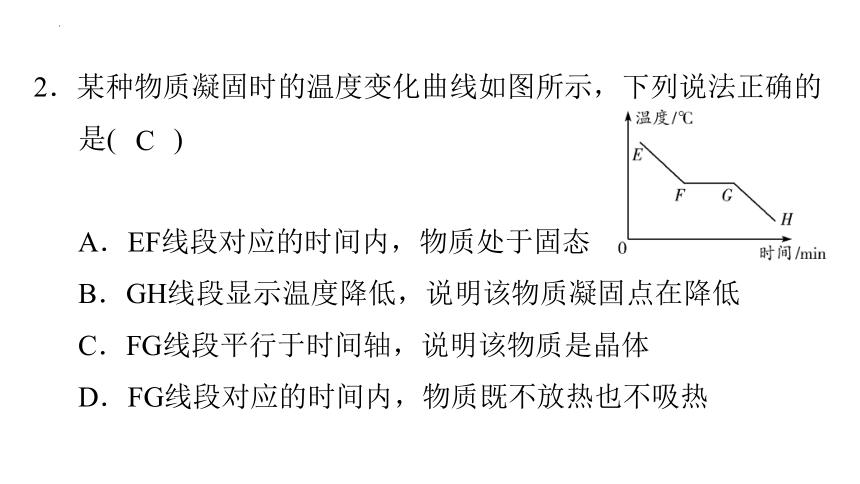

2．某种物质凝固时的温度变化曲线如图所示，下列说法正确的是(　　)
A．EF线段对应的时间内，物质处于固态
B．GH线段显示温度降低，说明该物质凝固点在降低
C．FG线段平行于时间轴，说明该物质是晶体
D．FG线段对应的时间内，物质既不放热也不吸热
C

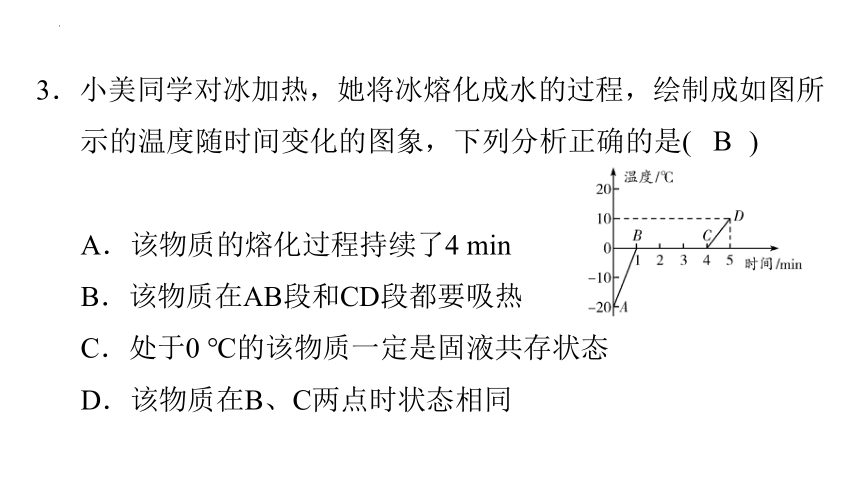

3．小美同学对冰加热，她将冰熔化成水的过程，绘制成如图所示的温度随时间变化的图象，下列分析正确的是(　　)
A．该物质的熔化过程持续了4 min
B．该物质在AB段和CD段都要吸热
C．处于0 ℃的该物质一定是固液共存状态
D．该物质在B、C两点时状态相同
B

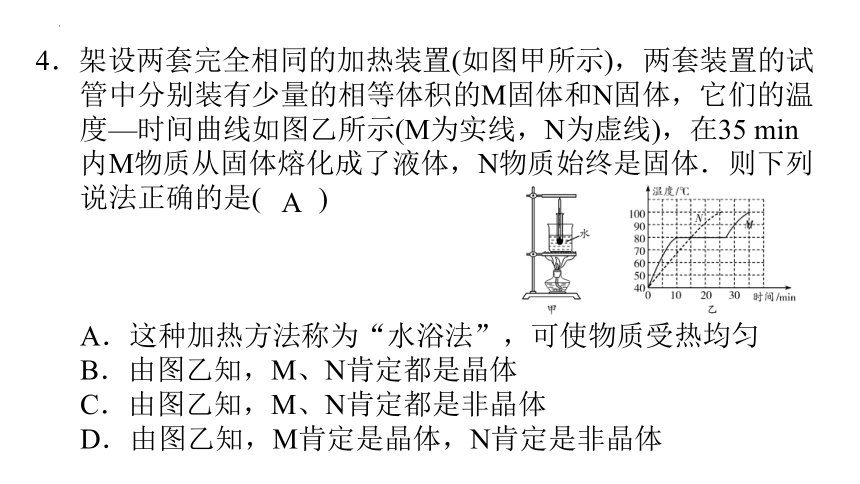

4．架设两套完全相同的加热装置(如图甲所示)，两套装置的试管中分别装有少量的相等体积的M固体和N固体，它们的温度—时间曲线如图乙所示(M为实线，N为虚线)，在35 min内M物质从固体熔化成了液体，N物质始终是固体．则下列说法正确的是(　　)
A．这种加热方法称为“水浴法”，可使物质受热均匀
B．由图乙知，M、N肯定都是晶体
C．由图乙知，M、N肯定都是非晶体
D．由图乙知，M肯定是晶体，N肯定是非晶体
A

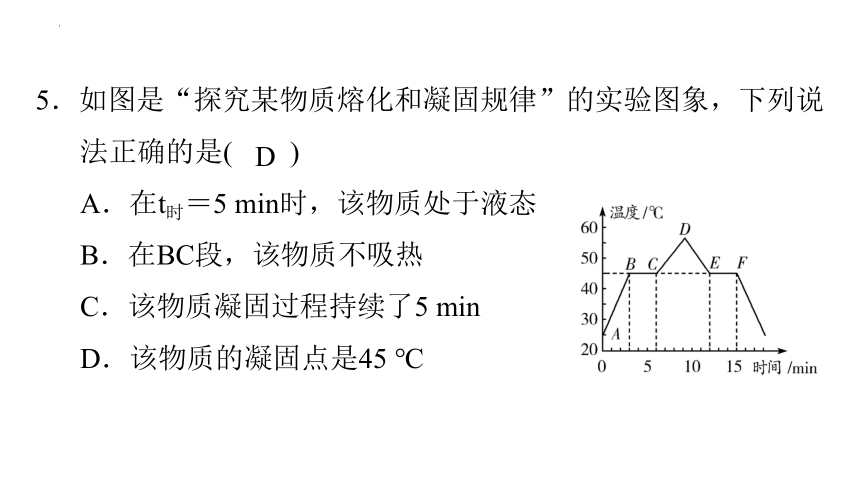

5．如图是“探究某物质熔化和凝固规律”的实验图象，下列说法正确的是(　　)
A．在t时＝5 min时，该物质处于液态
B．在BC段，该物质不吸热
C．该物质凝固过程持续了5 min
D．该物质的凝固点是45 ℃
D

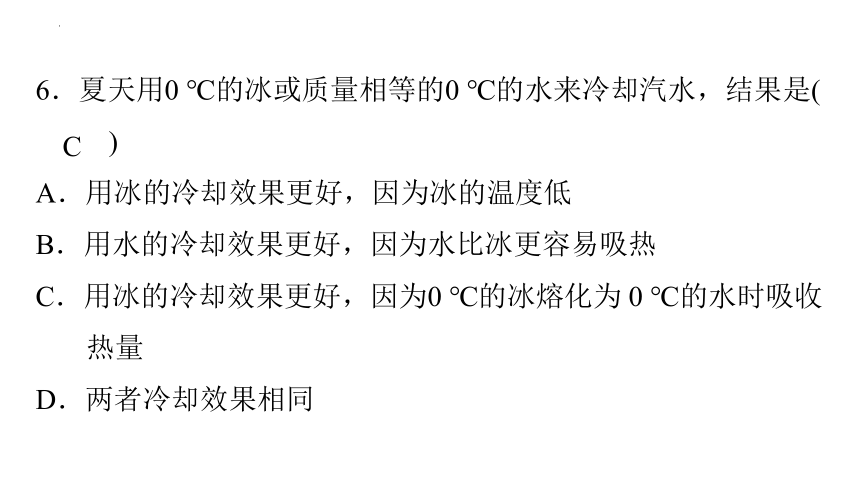

6．夏天用0 ℃的冰或质量相等的0 ℃的水来冷却汽水，结果是(　　)
A．用冰的冷却效果更好，因为冰的温度低
B．用水的冷却效果更好，因为水比冰更容易吸热
C．用冰的冷却效果更好，因为0 ℃的冰熔化为 0 ℃的水时吸收热量
D．两者冷却效果相同
C
7．如图是甲、乙两种物质物态变化过程中温度随时间变化的图象，甲图象反映的可能是________，乙图象反映的可能是________．(均选填字母)
A．蜡的熔化过程
B．蜡的凝固过程　
C．海波的熔化过程
D．海波的凝固过程
D
A
8．国外研制出一种衣料，其纤维中添加了微胶囊，这种胶囊中所含的物质在常温下呈液态，人们穿上用这种衣料做成的衣服，在气温降低时该物质会由于________(填一种物态变化名称)而________(选填“放”或“吸”)热，从而让人倍感温暖．
凝固　
放
9．下表列出了几种物质在标准大气压下的熔点，根据表中数据可知：水银和酒精的凝固点分别是________和________，若要测量固态甲苯的熔化温度，温度计的玻璃泡里应选________作测温物质.
－39 ℃　
－117 ℃　
酒精
物质 固态水银 固态酒精 固态甲苯 萘
熔点/℃ －39 －117 －95 80.5
10．小明同学为探究物质熔化的特点，用酒精灯加热某种物质，这个过程中该物质的温度随加热时间变化的图象如图所示．分析图象可知，该物质是________(选填“晶体”或“非晶体”)，该物质熔化共用了______min.在第8 min 此物质处于__________态．
晶体　
6　
固液共存
11．一种“55 ℃保温杯”，外层为隔热材料，内层为导热材料，夹层间有“神奇物质”．开水倒入杯中后，水温很快降为55 ℃且能较长时间保持不变．“神奇物质”在该过程中
(　　)
A．一直吸热且状态不变　　　　　　　　
B．一直吸热且由固态变为液态
C．先吸热，后放热；先熔化后凝固
D．先放热，后吸热；先凝固后熔化
C
12．夏天，莉莉从冰箱冷冻室中取出几个冰块，放入装有常温矿泉水的杯中．过一会儿，她用吸管搅动冰块，发现这几个冰块“粘”到一起了．如图所示，下列说法正确的是(　　)
A．冰块周围的水发生了熔化现象，使冰块“粘”到一起
B．从放入冰块到冰块完全熔化过程中，杯内水温始终没有改变
C．低温的冰块从周围的水中吸收热量，
使周围的水凝固，所以“粘”在一起
D．冰块使水快速降温，是因为水从冰块中吸收了热量
C
13．在加热条件完全相同的情况下，甲、乙、丙三种物质的熔化图象如图所示，由图可知：
(1)这三种物质中，__________和________可能是同种物质．
(2)若第(1)问中两种物质都是水，则________的水量一定比________的水量大．
甲　
乙
乙
甲　
14．如图是甲、乙两种物质熔化时温度随时间的变化图象．
(1)甲物质熔化过程是________段，熔化共用时________min.
(2)乙物质在熔化过程中要________热量，温度________．
(3)晶体凝固时的特点是：①____________；②__________．
ab　
4
吸收　
升高
放出热量
温度不变
15.如图所示，是锡的熔化和凝固的图象，根据图象回答：
(1)锡的熔点是____________，凝固点是______________．
(2)在BC段，锡处于____________状态．
232 ℃　
232 ℃
固液共存
(3)锡的熔化用了________min，它熔化过程中要________热，但温度__________．
(4)锡从7 min到10 min这段时间间隔内处于___________状态．
4　
吸　
不变
液体
16．如图所示，甲、乙是两种物质的凝固图象，甲表示_______ (选填“晶体”或“非晶体”)的凝固图象，它在凝固过程中要_____(选填“吸”或“放”)热，温度__________(选填“改变”或“不变”).乙表示____________(选填“晶体”或“非晶体”)的凝固图象，它在凝固过程中要________(选填“吸”或“放”)热，温度____________(选填“改变”或“不变”).
非晶体　
放　
改变　
晶体　
放　
不变
