第五章 透镜及其应用
第1节 透 镜
目录
01
02
能力提升
夯实基础
03
素养提升
夯实基础

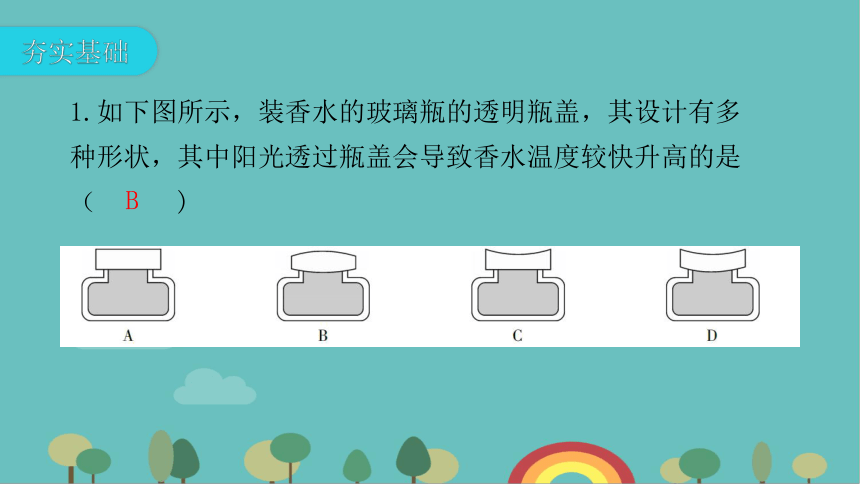

1.如下图所示，装香水的玻璃瓶的透明瓶盖，其设计有多种形状，其中阳光透过瓶盖会导致香水温度较快升高的是（　 　 )
B

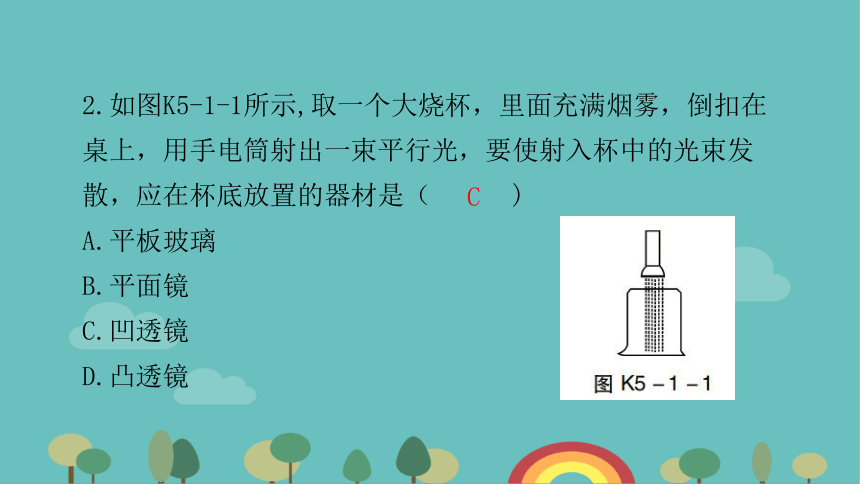

2.如图K5-1-1所示,取一个大烧杯，里面充满烟雾，倒扣在桌上，用手电筒射出一束平行光，要使射入杯中的光束发散，应在杯底放置的器材是（　 　 )
A.平板玻璃
B.平面镜
C.凹透镜
D.凸透镜
C
3.截面为正方形、中空部分为椭圆形的玻璃体如图K5-1-2所示，则这个玻璃体（　 　 )
A．可以看作两块凹透镜
B．可以看作一块凸透镜
C．可以看作两块凸透镜
D．对图示光束具有会聚作用
A

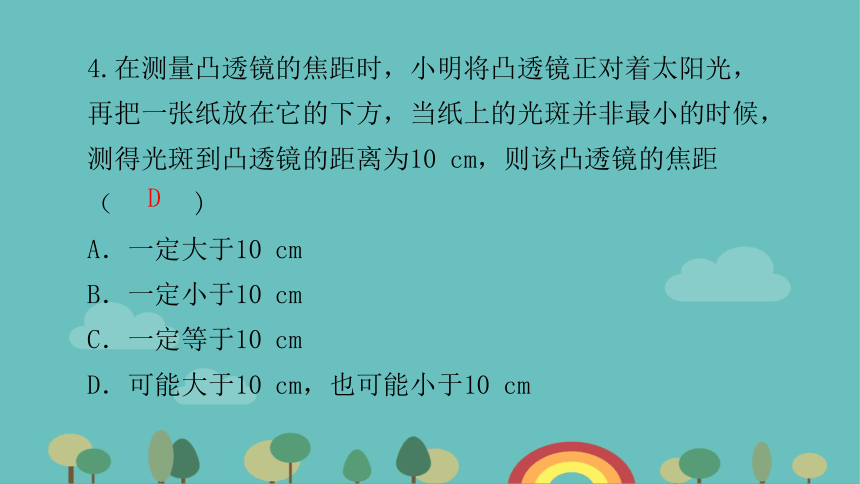

4.在测量凸透镜的焦距时，小明将凸透镜正对着太阳光，再把一张纸放在它的下方，当纸上的光斑并非最小的时候，测得光斑到凸透镜的距离为10 cm，则该凸透镜的焦距
（　 　 )
A．一定大于10 cm
B．一定小于10 cm
C．一定等于10 cm
D．可能大于10 cm，也可能小于10 cm
D

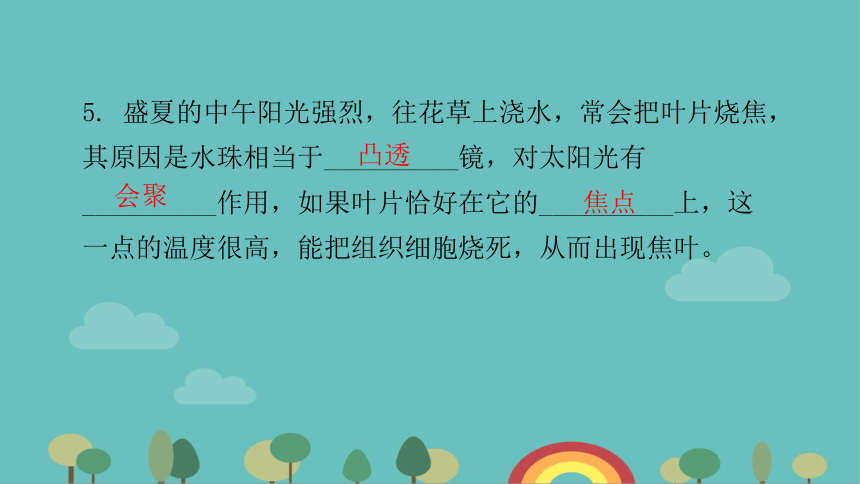

5. 盛夏的中午阳光强烈，往花草上浇水，常会把叶片烧焦，其原因是水珠相当于__________镜，对太阳光有__________作用，如果叶片恰好在它的__________上，这一点的温度很高，能把组织细胞烧死，从而出现焦叶。
凸透
会聚
焦点
6.小明家买了一个新式LED节能灯，如图K5-1-3甲所示，小明发现它里面有许多灯珠，其中一个灯珠如图K5-1-3乙所示，小灯珠前端的部分相当于__________，对光有__________作用。
凸透镜
会聚
7.在一个不透明的木板上，钻一个小孔，用眼睛通过小孔可以观察到一定的范围，如图K5-1-4所示，为了能获得最大观察范围，在小孔中最好嵌入__________（填“玻璃砖”“凸透镜”或“凹透镜”），因为其对光有__________作用。
凹透镜
发散
8.透镜左侧有一点光源S发出两束光，经透镜折射后其出射光线如图K5-1-5所示，请在图中通过光路作图标出点光源S的位置。
如答图K5-1-1所示。
9. (2021眉山）如图K5-1-6所示,从点光源S发出的一束光经P处的平面镜反射后,反射光线射向凹透镜的焦点方向。画出平面镜并作出反射光线经凹透镜折射后的光线。
如答图K5-1-2所示。
10.如图K5-1-7所示，挡光板（阴影部分）与光屏P平行且相距一定距离，挡光板上有一直径为d1的圆孔，点O为圆孔的圆心，直线OM与光屏垂直。一会聚光束从圆孔左侧入射，在线段OM上的某一点会聚，照到光屏上形成直径为d2的亮斑。若在圆孔处镶一薄透镜图K5-1-7，屏上的亮斑直径仍为d2，下列关于该透镜的推测中正确的是（　 　 )
A．该透镜必为凹透镜
B．该透镜必为凸透镜
C．该透镜可能是凸透镜，也可能是
凹透镜
D．无法判断
能力提升
A
11.不同的凸透镜对光的折射程度是不同的，即每个凸透镜的焦距不一定是相同的。
（1）请猜想出影响凸透镜焦距的三个因素：__________、______________、______________。
（2）用两个材料相同、凸起程度一样，但横截面积不同的凸透镜会聚太阳光，测量得出焦点到光心的距离都是10 cm。由此推测：________________________________________。
材料
凸起程度
横截面积
凸透镜的焦距与其横截面积无关
（3）用两个材料相同、横截面积相同，但凸起程度不同的凸透镜会聚太阳光，测得较凸的凸透镜焦点到光心的距离是5 cm，而较平的凸透镜焦点到光心的距离是8 cm，由此推测：_____________________________________________
__________________________________________________。
凸透镜的焦距和凸透镜的凸起程度有关，凸起
程度越大，焦距越小
12.为了提高防火意识,某消防部门当众演示了一个令人惊奇的实验:将装有水的球形鱼缸摆放在窗边,让阳光透过鱼缸照射到窗帘上,窗帘上聚光点的温度迅速上升,一会儿后,窗帘被点燃了。请你用光学的知识解释这一现象。
素养提升
答：装有水的球形鱼缸相当于凸透镜,凸透镜对光有会聚作用。当阳光透过球形鱼缸时,将会聚于窗帘上某点处,窗帘上的聚光点温度上升,窗帘被点燃。
