14.4科学探究：串并联电路中的电流（无答案）

科学探究 串联和并联电路的电流
1. 用电流表测电流时，某同学接入电路的是0～0.6 A的量程，却在0～3A的量程中读成2.4A，则实际测得的电流应是?????? 。
2.若30s内通过灯丝横截面的电荷量为15C，则灯丝中的电流是??? A。
3．在用“电流表测电流”的实验中，连接电路前首先应该认真观察电流表，明确电流表的量程、最小刻度值及指针是否指在?????? 。在某次测量中，电流表量程及指针位置如图13-4-1所示，则此时，刻度盘上每一小格表示的电流值是?????? A，电路中电流值是????????? A。
4.下面的做法中有可能打弯电流表指针的是（? ）
A．所测电流超过量程 B．将“＋”“－”接线柱接反
C．试触时动作不迅捷 D．电流表没接在电路中
5.串联电路中各处的电流??????? ，用公式表示是?????? ；并联电路中干路的电流等于??????????? ，用公式表示是???????? 。
6. 0.5 A=???? mA=???? μA，1 368 μA=???? A=?? ? mA
7.图13-4-2所示是一连入电路的电流表的示意图，其示数为（? ?）
A．2.6A B．2.3A C．0.46A D．0.43A
8.如图13-4-3所示的电路中，A1的示数是0.3 A，则A2的
示数是?????? ，流过L2的电流是????????? ；如图13-4-4所示的电路，电流表
A1的示数是1.2 A，电流表A2的示数是0.7 A，则通过L1的电流是???????? ，通
过L2的电流是????????? 。
9.指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）
(1）如图13-4-5甲所示的电路．
答：??????????????????????? 。
(2）如图13-4-5乙所示的电路
答：??????????????????????? 。

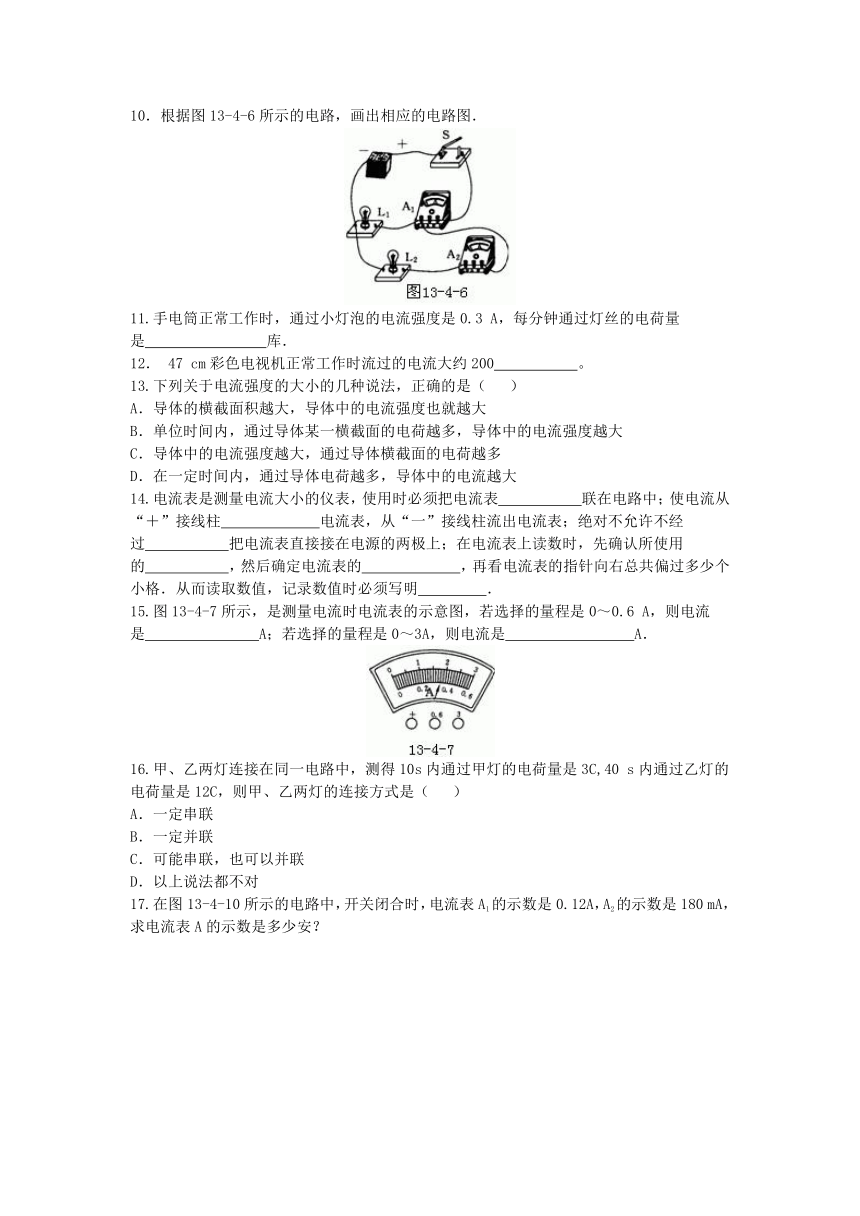

10．根据图13-4-6所示的电路，画出相应的电路图．
11.手电筒正常工作时，通过小灯泡的电流强度是0.3 A，每分钟通过灯丝的电荷量是????????库．
12． 47 cm彩色电视机正常工作时流过的电流大约200????? 。
13.下列关于电流强度的大小的几种说法，正确的是（? ）
A．导体的横截面积越大，导体中的电流强度也就越大
B．单位时间内，通过导体某一横截面的电荷越多，导体中的电流强度越大
C．导体中的电流强度越大，通过导体横截面的电荷越多
D．在一定时间内，通过导体电荷越多，导体中的电流越大
14.电流表是测量电流大小的仪表，使用时必须把电流表????? 联在电路中；使电流从“＋”接线柱?????? 电流表，从“一”接线柱流出电流表；绝对不允许不经过????? 把电流表直接接在电源的两极上；在电流表上读数时，先确认所使用的????? ，然后确定电流表的?????? ，再看电流表的指针向右总共偏过多少个小格．从而读取数值，记录数值时必须写明???? ．
15.图13-4-7所示，是测量电流时电流表的示意图，若选择的量程是0～0.6 A，则电流是??????? A；若选择的量程是0～3A，则电流是?? ??????A．
16.甲、乙两灯连接在同一电路中，测得10s内通过甲灯的电荷量是3C,40 s内通过乙灯的电荷量是12C，则甲、乙两灯的连接方式是（? ）
A．一定串联
B．一定并联
C．可能串联，也可以并联
D．以上说法都不对
17.在图13-4-10所示的电路中，开关闭合时，电流表A1的示数是0.12A，A2的示数是180 mA，求电流表A的示数是多少安？
18.小明同学家中有一台电视机、一台洗衣机、四盏相同的照明电灯、一台电脑，它们工作时的电流分别为300 mA,1 A, 200 mA, 500 mA如果干路中的电流不允许超过3A，问这些用电器能否同时使用？
26.在如图13-4-11所示的电路中，有两根导线尚未连接，请你用笔画线把导线补上，
要求：两灯都能发光，电流表测通过L1的电流，开关只控制灯L2
19.如图13-4-12甲所示，当闭合开关时，电流表的示数将????? （填“不变”“变大”或“变小”），这是因为??????? ；如图13-4-12乙所示，当闭合开关时，电流表的示数将?????????? （填“不变”“变大”或“变小”），这是因为????? ．
20.某同学在做用电流表测电流的实验中连接成如图13-4-13所示的电路测灯泡的电流．
(1)该图测B灯的电流，电流表的连接有什么错误？
(2）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．
(3）在(2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．?
21.图13-4-14甲是用电流表测量电流的实物连接图，请按要求回答：
(1）图甲中电流表测量的是通过灯泡?????????? 的电流．
(2）如果电流表的示数如图乙所示，则电流表测出的电流是??????? A
(3）如果要用电流表测通过L1、L2的总电流，且只允许移动一根导线，应将导
线?? 的右端接在电流表的???接线柱上（选填“a”“b”“c”或“+”“-”）．
?
22.图13一4-15所示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（? ）
A．电风扇约2A?????? B. 电冰箱约1A C．电视机约2A?? ??? D. 台灯约1A
23.某校课外活动小组用3只“3V,2W”的小灯泡和其他元件接成图13-4-16所示电路，研究串、并联电路特点，电源电压为3V在实验中观察到的现象可能是（??）
A．S2断开，S1和a连接时，L1和L3都亮，但不能正常发光
B．S2断开，S1和b连接时，三只灯都不能正常发光
C．S2闭合，S1和b连接时，三只灯都能正常发光
D. S2闭合，S1和b连接时，L3能正常发光
24.如图13-4-17所示的电路，电源电压不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（? ）
A．L1变亮，电流表示数变小
B．L1亮度不变，电流表示数变小
C. L1变亮，电流表示数不变
D. L1亮度不变，电流表示数不变
25.如图13-4-19所示，已知电流表A1的读数为0.3A，电流表A的读数为0.5 A，则通过L2的电流?????? A,1 min内通过L1灯丝的电荷量为?????????? C.
?
