16.3 电阻
　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
温馨提示
连接电路前开关应处
于 _______ 状态。
实验现象
接不同的导体，小灯泡的亮度发生了变化。
原因解释
电路中的电流发生了变化。
1、导体虽然容易导电，但对电流也有一定的阻碍作用。
2、在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；
3、通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。
　　在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？
问题
实验结论
一、认识电阻
1.物理学中用电阻来表示 ,导体对电流的阻碍作用越大，导体的电阻就 ,电阻通常用字
母 表示。
2.电阻的单位是 ，简称 ，符号是 ,比较大的单位有 、 ，它们的换算关系是:
1KΩ= Ω,1MΩ= Ω。
自主学习教材P63—64电阻相关知识。
导体对电流阻碍作用大小
越大
R
欧姆
欧
Ω
kΩ
MΩ
1×103
1×106
3.小灯泡的灯丝电阻约为 ，电炉丝的电阻约为 ，实验室用的1m长的铜导线电阻约 。

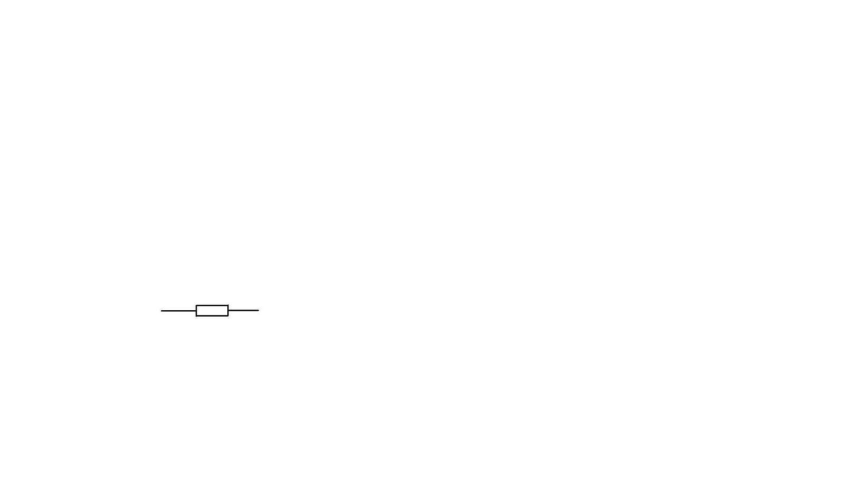

4.具有一定电阻的原件叫 ，电阻在电路图中的画法是 。
电阻器
1.导线的电阻是很小的，一般忽略不计，R≈0Ω；
2.电流表的电阻是很小的，与导线接近；
3.电压表的电阻是很大的。
拓展说明
4.电阻器
在电子技术中，我们常用到有一定电阻值的元件叫电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。
在材料一定的情况下，电阻的大小还和哪些因素有关？
探究影响电阻大小的因素
问　题
猜　想
影响导体电阻大小的因素可能有
长度 、材料 、横截面积 、温度 …
A
A
B
实验方案
影响导体电阻大小的因素有多个，所以在探究电阻的影响因素时，应用控制变量法进行探究。
在探究的过程中，电阻的大小无法直接观察到，实验中是通过电流表的示数大小或小灯泡的亮暗程度来反映的，这种研究问题的方法称为转换法。
1．探究电阻与导体长度的关系
实验1：电阻是否与导体的长度有关
材料 长度 （m） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 0.5 S
镍铬合金 1 S
导体的电阻与长度有关。材料、横截面积相同，导体越长，电阻越大。
　　实验1的结论：
2．探究电阻与导体横截面积的关系
实验2：电阻与导体横截面积是否有关
材料 长度 （m） 横截面积 （mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 1 S
镍铬合金 1 2S
　　导体的电阻与横截面积有关；材料、长度相同，导体的横截面积越大，电阻越小。
实验2的结论：
3．探究导体电阻与材料的关系
控制的不变量有 、 、 。
长度　 横截面积　 温度
电阻(大\小)
电流表示数(大\小)
接入的导体
实验现象记录：
镍铬丝
锰铜丝
小
大
大
小
结论：
导体的长度和横截面积相同时，
电阻的大小与导体的材料有关。
电阻大小
电流表示数
灯的亮度
金属导体温度
实验现象记录
补充：导体电阻与温度的关系
控制的不变量有 、 、 。
长度　 横截面积　 材料
结论：
金属导体的电阻还与温度有关：温度升高，
金属导体的电阻增大；温度降低，金属导体
的电阻减小。
升高（酒精灯加热）
降低（停止加热）
变小
变大
变大
变小
变暗
变亮
　　导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关。
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
练一练：
1、两根铜导线横截面积相同，甲导线的长度是乙
导线长度的5倍，则（ ）
A、甲导线的电阻是乙导线电阻的5倍
B、乙导线的电阻是甲导线电阻的5倍
C、甲、乙两导线电阻相同
D、以上说法都是错误的
A
练一练：
2、两根铜导线长度相同，甲导线的横截面积是乙
导线横截面积的5倍，则（ ）
A、甲导线的电阻是乙导线电阻的5倍
B、乙导线的电阻是甲导线电阻的5倍
C、甲、乙两导线电阻相同
D、以上说法都是错误的
B
练一练：
3、一根锰铜线的电阻为R，要使它连入电路后的电
阻变大，可采用的方法是（ ）
A、减小导线两端的电压
B、增大导线中的电流
C、将导线拉长后连入电路
D、将导线对折后连入电路
C
