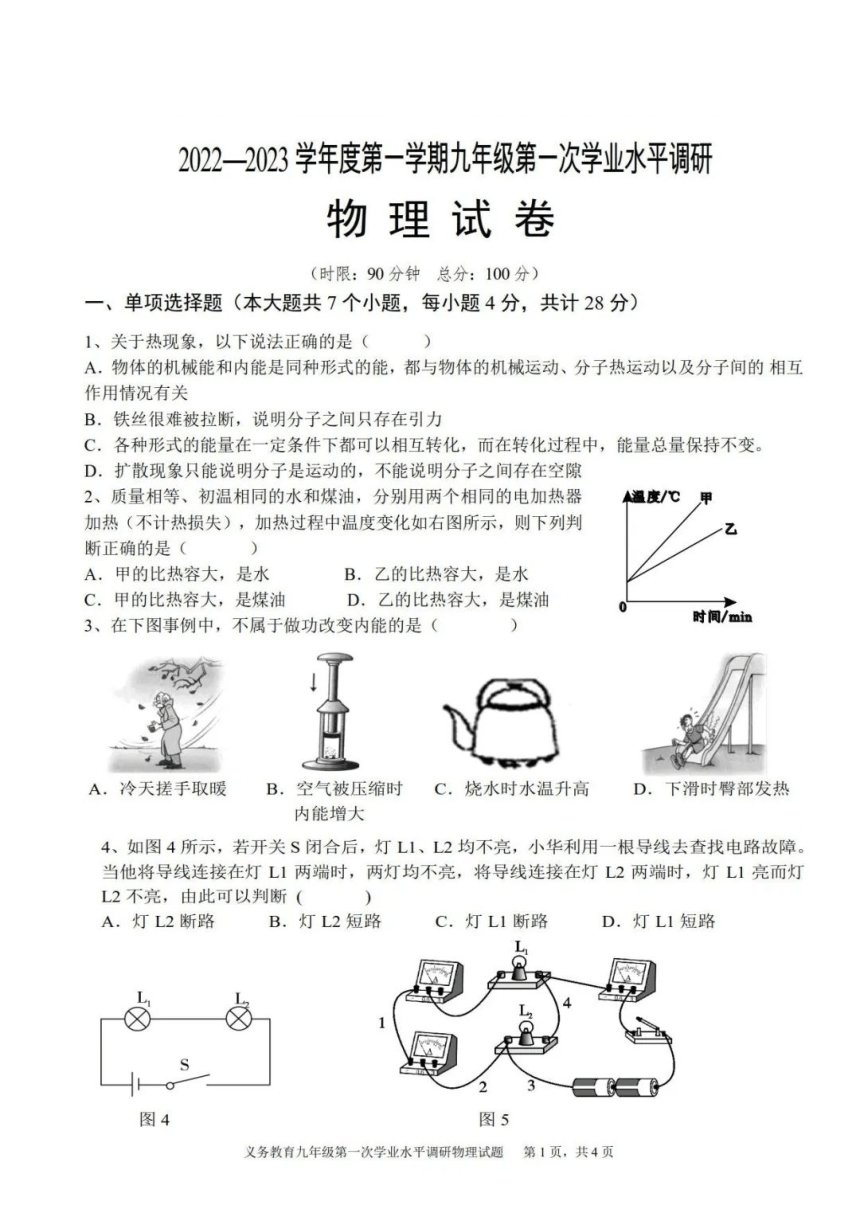

2022-2023学年度第-学期九年级第-次学业水平调研
物理试卷
(时限：90分钟总分：100分)
一、单项选择题（本大题共7个小题，每小题4分，共计28分）
1、关于热现象，以下说法正确的是(
A.物体的机械能和内能是同种形式的能，都与物体的机械运动、分子热运动以及分子间的相互
作用情况有关
B.铁丝很难被拉断，说明分子之间只存在引力
C.各种形式的能量在一定条件下都可以相互转化，而在转化过程中，能量总量保持不变。
D.扩散现象只能说明分子是运动的，不能说明分子之间存在空隙
2、质量相等、初温相同的水和煤油，分别用两个相同的电加热器
A温度/℃
甲
加热（不计热损失），加热过程中温度变化如右图所示，则下列判
断正确的是(
A.甲的比热容大，是水
B.乙的比热容大，是水
C.甲的比热容大，是煤油
D.乙的比热容大，是煤油
3、在下图事例中，不属于做功改变内能的是(
时间/m血
A.冷天搓手取暖
B.空气被压缩时
C.烧水时水温升高
D.下滑时臀部发热
内能增大
4、如图4所示，若开关S闭合后，灯L1、L2均不亮，小华利用一根导线去查找电路故障。
当他将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯
L2不亮，由此可以判断(
A.灯L2断路
B.灯L2短路
C.灯L1断路
D.灯L1短路
图4
图5
义务教有九年级第一次学业水平调研物理试题第1页，共4页

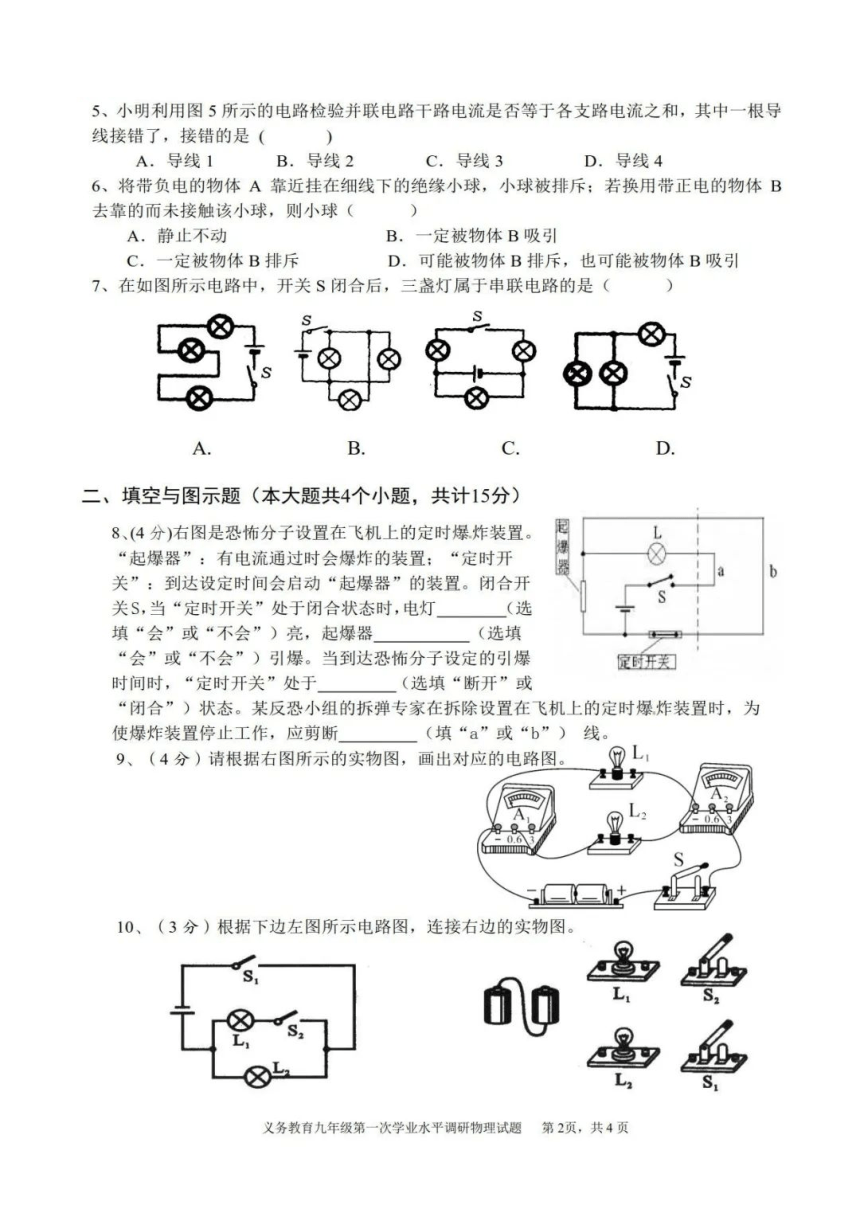

5、小明利用图5所示的电路检验并联电路干路电流是否等于各支路电流之和，其中一根导
线接错了，接错的是(
A.导线1
B.导线2
C.导线3
D.导线4
6、将带负电的物体A靠近挂在细线下的绝缘小球，小球被排斥：若换用带正电的物体B
去靠的而未接触该小球，则小球(
A.静止不动
B.一定被物体B吸引
C.一定被物体B排斥
D.可能被物体B排斥，也可能被物体B吸引
7、在如图所示电路中，开关S闭合后，三盏灯属于串联电路的是(
A
B.
C.
D
二、填空与图示题（本大题共4个小题，共计15分)
8、(4分)右图是恐怖分子设置在飞机上的定时爆炸装置。
“起爆器”：有电流通过时会爆炸的装置：“定时开
器
b
关”：到达设定时间会启动“起爆器”的装置。闭合开
关S,当“定时开关”处于闭合状态时，电灯
（选
填“会”或“不会”)亮，起爆器
(选填
“会”或“不会”)引爆。当到达恐怖分子设定的引爆
定时开关]
时间时，“定时开关”处于
(选填“断开”或
“闭合”)状态。某反恐小组的拆弹专家在拆除设置在飞机上的定时爆炸装置时，为
使爆炸装置停止工作，应剪断
(填“a”或“b”)线。
9、(4分)请根据右图所示的实物图，画出对应的电路图。
⑦L
10、（3分)根据下边左图所示电路图，连接右边的实物图。
义务教育九年级第一次学业水平调研物理试题第2页，共4页
