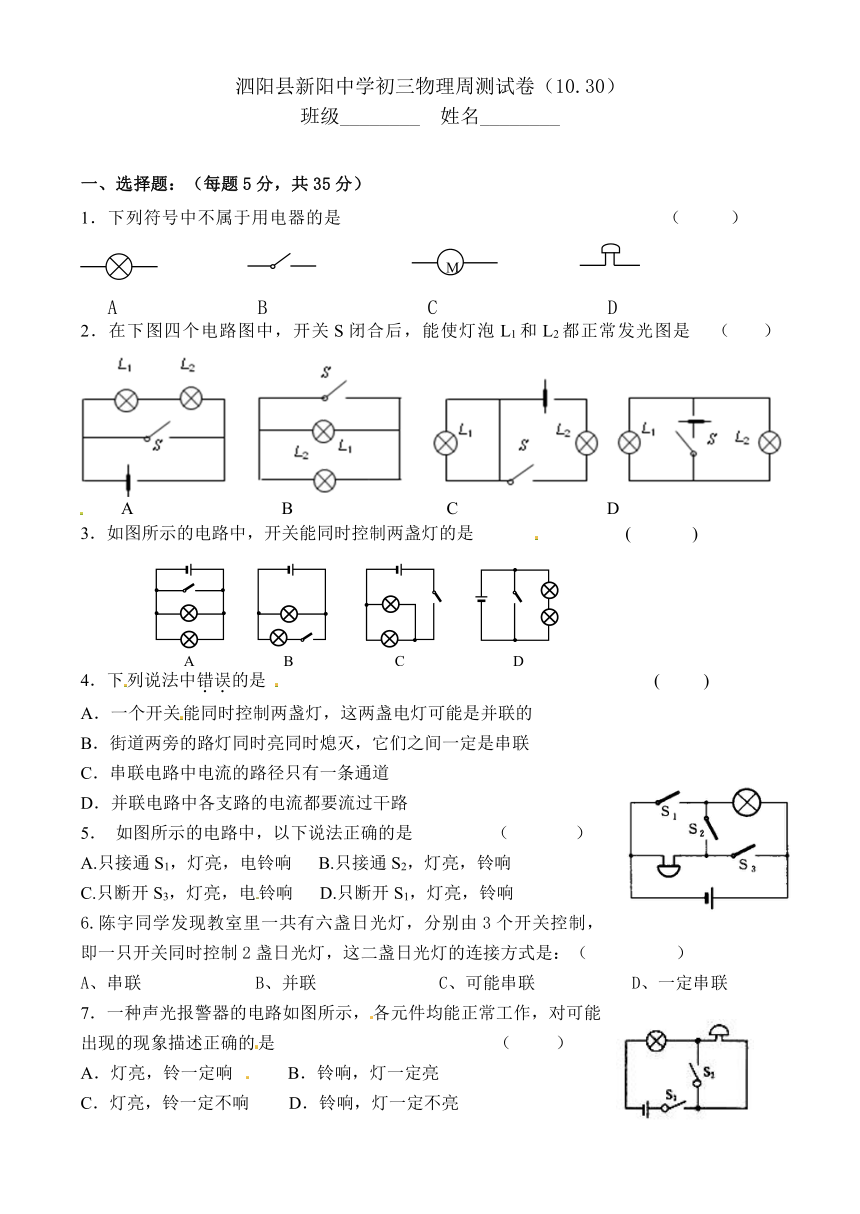

泗阳县新阳中学初三物理周测试卷(10.30)
班级________ 姓名________
一、选择题:(每题5分,共35分)
1.下列符号中不属于用电器的是 ( )
2.在下图四个电路图中,开关S闭合后,能使灯泡L1和L2都正常发光图是 ( ) A B C D
3.如图所示的电路中,开关能同时控制两盏灯的是 ( )
4.下列说法中错误的是 ( )
A.一个开关能同时控制两盏灯,这两盏电灯可能是并联的
B.街道两旁的路灯同时亮同时熄灭,它们之间一定是串联
C.串联电路中电流的路径只有一条通道
D.并联电路中各支路的电流都要流过干路
5. 如图所示的电路中,以下说法正确的是 ( )
A.只接通S1,灯亮,电铃响 B.只接通S2,灯亮,铃响
C.只断开S3,灯亮,电铃响 D.只断开S1,灯亮,铃响
6.陈宇同学发现教室里一共有六盏日光灯,分别由3个开关控制,即一只开关同时控制2盏日光灯,这二盏日光灯的连接方式是:( )
A、串联 B、并联 C、可能串联 D、一定串联
7.一种声光报警器的电路如图所示,各元件均能正常工作,对可能出现的现象描述正确的是 ( )
A.灯亮,铃一定响 B.铃响,灯一定亮
C.灯亮,铃一定不响 D.铃响,灯一定不亮
二、填空题:(每空3分,共36分)
8.用导线把电源、____________、 ____________ 等连接起来组成的路径叫电路
9.串联电路中,如果其中有一只灯泡坏了,其他灯泡_______正常工作;并联电路中,如果其中有一只灯泡坏了,其他灯泡_______正常工作。(能/不能)
10.一般开关和用电器是___________联的。一般情况下,马路上的路灯是 ______ 联的;而圣诞节松树上悬挂的一串小彩灯是 联的。
11.如右图所示的电路中,若使两灯串联,应只闭合开关 ;若使两灯并联,应闭合开关 。
12.如图所示的电路,开关S闭合后,电路将是 (选填“通路”、“断路”或“短路”)。要使两灯串联,只要拆除导线 (选填“a”或“b”)即可。
13.如图是一把既能吹冷风又能吹热风的电吹风简化电路图,图中A是吹风机,B是电热丝。将插头插入插座,当开关S1、S2同时闭合,电吹风吹出的是________风;若只闭合开关S1,电吹风吹出的是________风。
三、综合题(共29分)
14.(10分)根据图所示的实际电路,在右面的虚线框内画出电路图.
15.(10分)按图(甲)的电路图把 (乙)图中实物连接起来(用铅笔画线做为导线)。
甲
16.(7分)如图所示,它们的电路连接情况不可见。闭合开关,两个小灯泡同时发光;断开开关,两个小灯泡同时熄灭。不借助其他器材,请设计一个简单的方法,判断它们是串联还是并联。
M
A B C D
A
B
C
D
S3
S1
S2
S
L1
L2
a
b
