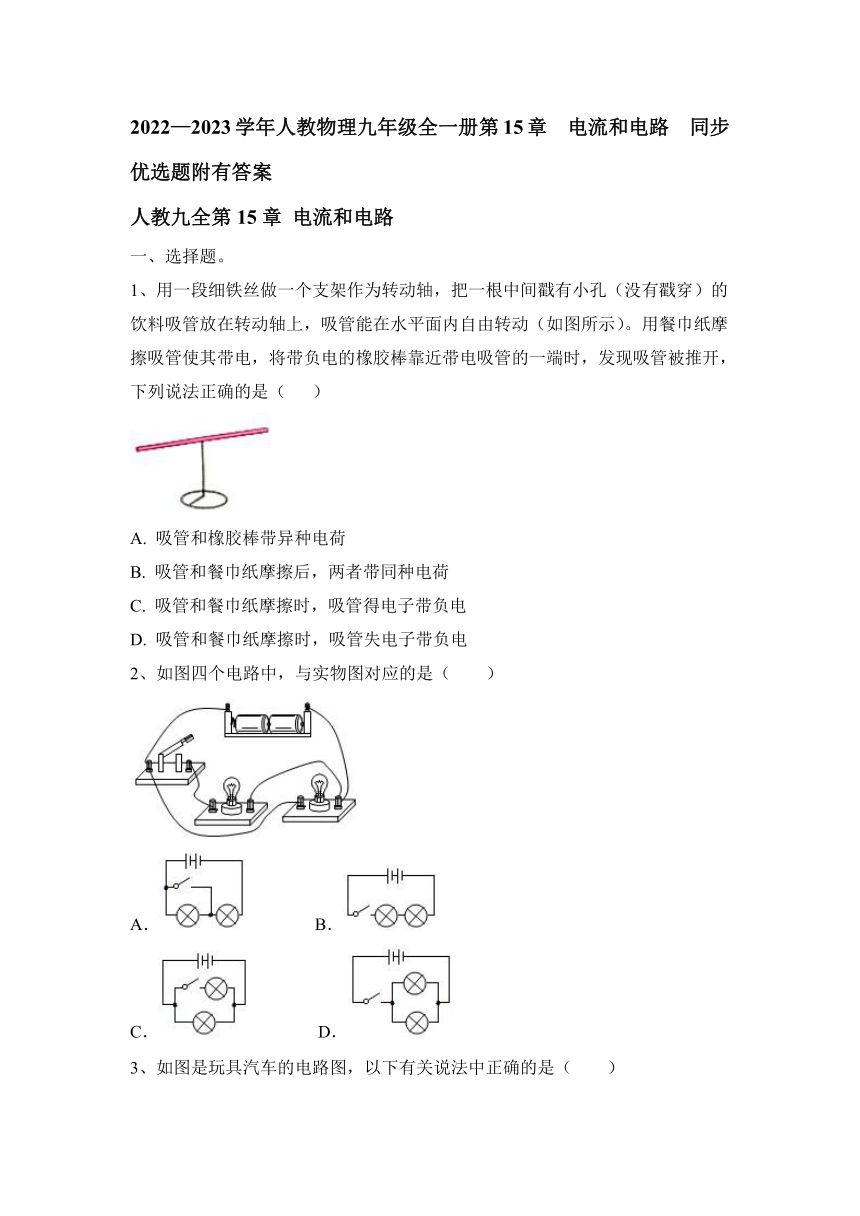

2022—2023学年人教物理九年级全一册第15章 电流和电路 同步优选题附有答案

2022—2023学年人教物理九年级全一册第15章 电流和电路 同步优选题附有答案
人教九全第15章 电流和电路
一、选择题。
1、用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（ ）
A. 吸管和橡胶棒带异种电荷
B. 吸管和餐巾纸摩擦后，两者带同种电荷
C. 吸管和餐巾纸摩擦时，吸管得电子带负电
D. 吸管和餐巾纸摩擦时，吸管失电子带负电
2、如图四个电路中，与实物图对应的是（　　）
A． B．
C． D．
3、如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．电动机与灯泡是串联的 B．电动机与灯泡是并联的
C．开关S1控制整个电路 D．开关S2控制整个电路
4、如图所示电路图中，开关闭合后，两个灯泡串联连接的是（ ）
5、如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（ ）
A.L1断路 B.L1短路 C.L2断路 D.L2短路
6、如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A.带电棒一定带正电 B.带电棒一定带负电
C.两片金属箔一定带异种电荷 D.两片金属箔一定带同种电荷

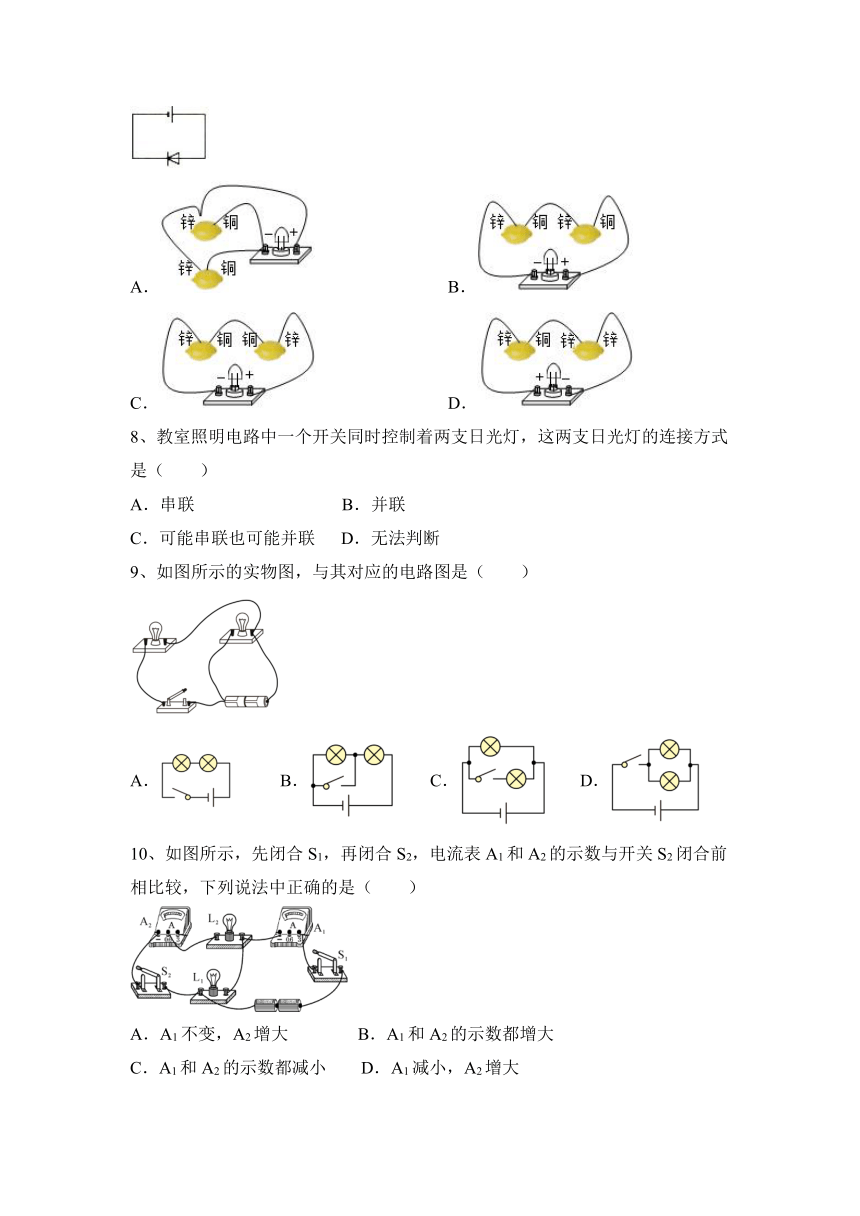

7、小嘉自制了两个柠檬电池为发光二极管供电，其中铜片为正极、锌片为负极。图3中实物连接与电路图相符并合理的是（　　）o
A． B．
C． D．
8、教室照明电路中一个开关同时控制着两支日光灯，这两支日光灯的连接方式是（　　）
A．串联 B．并联
C．可能串联也可能并联 D．无法判断
9、如图所示的实物图，与其对应的电路图是（ ）
A． B． C． D．
10、如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大 B．A1和A2的示数都增大
C．A1和A2的示数都减小 D．A1减小，A2增大

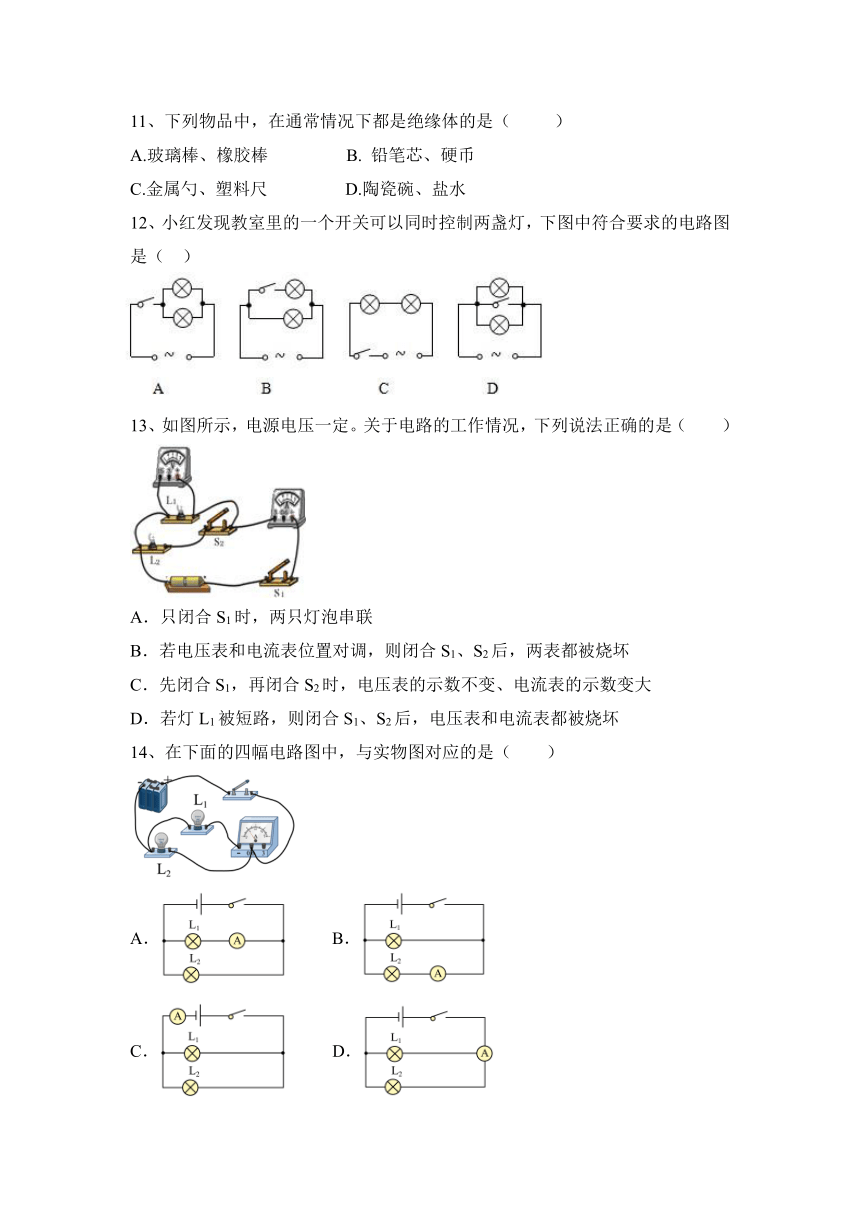

11、下列物品中，在通常情况下都是绝缘体的是（ ）
A.玻璃棒、橡胶棒 B. 铅笔芯、硬币
C.金属勺、塑料尺 D.陶瓷碗、盐水
12、小红发现教室里的一个开关可以同时控制两盏灯，下图中符合要求的电路图是（ ）
13、如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（　　）
A．只闭合S1时，两只灯泡串联
B．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏
C．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大
D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏
14、在下面的四幅电路图中，与实物图对应的是（ ）
A． B．
C． D．

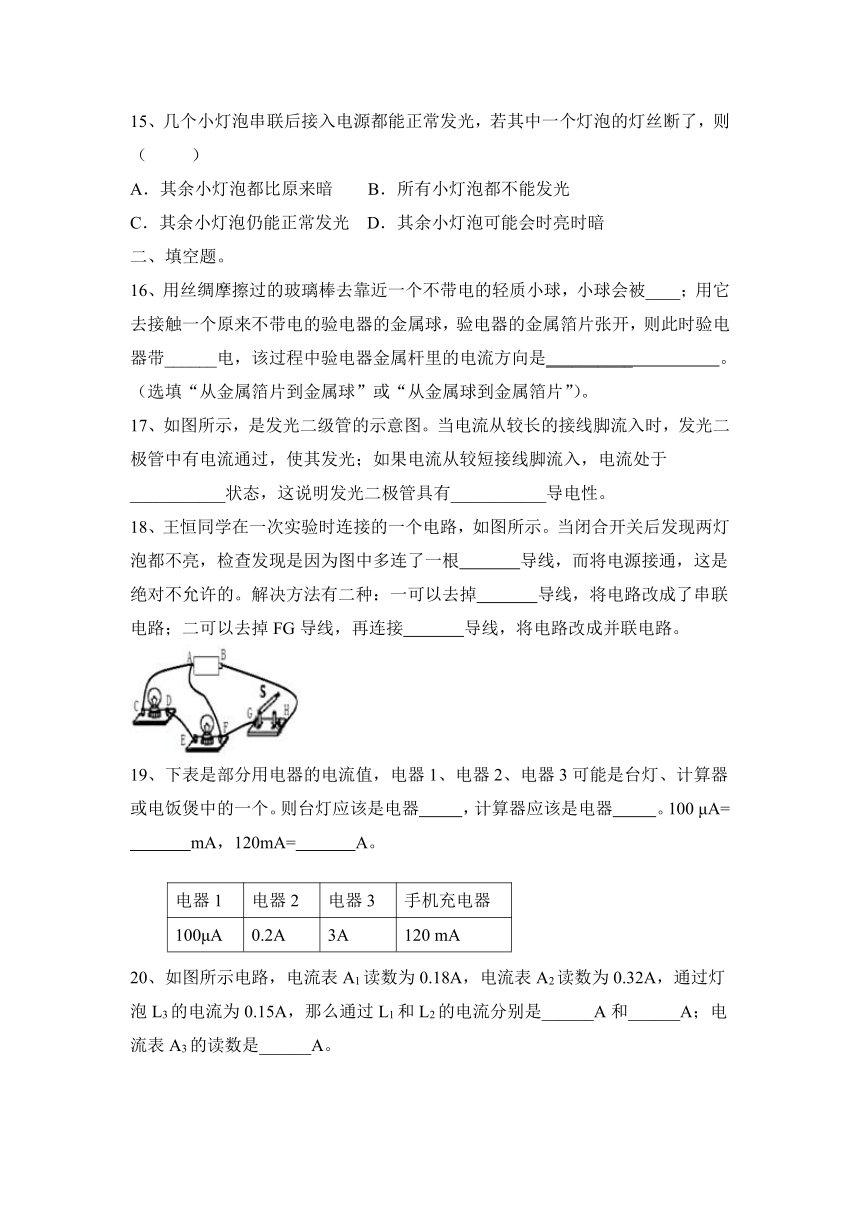

15、几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（ ）
A．其余小灯泡都比原来暗 B．所有小灯泡都不能发光
C．其余小灯泡仍能正常发光 D．其余小灯泡可能会时亮时暗
二、填空题。
16、用丝绸摩擦过的玻璃棒去靠近一个不带电的轻质小球，小球会被____；用它去接触一个原来不带电的验电器的金属球，验电器的金属箔片张开，则此时验电器带______电，该过程中验电器金属杆里的电流方向是__________ 。（选填“从金属箔片到金属球”或“从金属球到金属箔片”）。
17、如图所示，是发光二级管的示意图。当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电流处于___________状态，这说明发光二极管具有___________导电性。
18、王恒同学在一次实验时连接的一个电路，如图所示。当闭合开关后发现两灯泡都不亮，检查发现是因为图中多连了一根　 　导线，而将电源接通，这是绝对不允许的。解决方法有二种：一可以去掉　 　导线，将电路改成了串联电路；二可以去掉FG导线，再连接　 　导线，将电路改成并联电路。
19、下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ，计算器应该是电器 。100 μA=
mA，120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
20、如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
21、学校为方便学生参加中考，给每位学生发放统一的学习用品，包括：①涂卡备用铅笔芯、②金属圆规、③橡皮、④塑料尺，以上物品属于导体的是___（填序号）；与头发摩擦过的塑料尺具有____________ 的性质。
22、如图是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内 部的照晚灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是__________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是__________。
23、如图所示，在电路中要使电灯L1和L2并联，应闭合开关　 　。S1S2闭合能亮的灯是　 　。
三、作图题。
24、某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______
四、实验探究题。
25、在探究并联电路电流规律的实验中：
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行______，以正确选择电流表或电流表的量程．
（2）小方连接的部分电路如图所示，请你将电路连接完整．
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡和发光、电流表A1和A2有示数、电流表A示数为零，则电路故障可能是______．
（4）排除故障，进行实验，小方记录了如下数据．
实验次序 电流 电流 干路电流
1 0.1 0.1 0.2
2 0.3 0.3 0.6
3 0.4 0.4 0.8
分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以______，再进行实验．
五、计算类综合题。
26、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2022—2023学年人教物理九年级全一册第15章 电流和电路 同步优选题附有答案
人教九全第15章 电流和电路
一、选择题。
1、用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（ ）
A. 吸管和橡胶棒带异种电荷
B. 吸管和餐巾纸摩擦后，两者带同种电荷
C. 吸管和餐巾纸摩擦时，吸管得电子带负电
D. 吸管和餐巾纸摩擦时，吸管失电子带负电
【答案】C
2、如图四个电路中，与实物图对应的是（　　）
A． B．
C． D．
【答案】C。
3、如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．电动机与灯泡是串联的 B．电动机与灯泡是并联的
C．开关S1控制整个电路 D．开关S2控制整个电路
【答案】B
4、如图所示电路图中，开关闭合后，两个灯泡串联连接的是（ ）
【答案】C
5、如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（ ）
A.L1断路 B.L1短路 C.L2断路 D.L2短路
【答案】A
6、如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A.带电棒一定带正电 B.带电棒一定带负电
C.两片金属箔一定带异种电荷 D.两片金属箔一定带同种电荷
【答案】D
7、小嘉自制了两个柠檬电池为发光二极管供电，其中铜片为正极、锌片为负极。图3中实物连接与电路图相符并合理的是（　　）o
A． B．
C． D．
【答案】B。
8、教室照明电路中一个开关同时控制着两支日光灯，这两支日光灯的连接方式是（　　）
A．串联 B．并联
C．可能串联也可能并联 D．无法判断
【答案】B
9、如图所示的实物图，与其对应的电路图是（ ）
A． B． C． D．
【答案】C
10、如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大 B．A1和A2的示数都增大
C．A1和A2的示数都减小 D．A1减小，A2增大
【答案】B
11、下列物品中，在通常情况下都是绝缘体的是（ ）
A.玻璃棒、橡胶棒 B. 铅笔芯、硬币
C.金属勺、塑料尺 D.陶瓷碗、盐水
【答案】A
12、小红发现教室里的一个开关可以同时控制两盏灯，下图中符合要求的电路图是（ ）
【答案】A
13、如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（　　）
A．只闭合S1时，两只灯泡串联
B．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏
C．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大
D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏
【答案】C
14、在下面的四幅电路图中，与实物图对应的是（ ）
A． B．
C． D．
【答案】A
15、几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（ ）
A．其余小灯泡都比原来暗 B．所有小灯泡都不能发光
C．其余小灯泡仍能正常发光 D．其余小灯泡可能会时亮时暗
【答案】B
二、填空题。
16、用丝绸摩擦过的玻璃棒去靠近一个不带电的轻质小球，小球会被____；用它去接触一个原来不带电的验电器的金属球，验电器的金属箔片张开，则此时验电器带______电，该过程中验电器金属杆里的电流方向是__________ 。（选填“从金属箔片到金属球”或“从金属球到金属箔片”）。
【答案】吸引；正；从金属球到金属箔片。
17、如图所示，是发光二级管的示意图。当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电流处于___________状态，这说明发光二极管具有___________导电性。
【答案】开路 单向
18、王恒同学在一次实验时连接的一个电路，如图所示。当闭合开关后发现两灯泡都不亮，检查发现是因为图中多连了一根　 　导线，而将电源接通，这是绝对不允许的。解决方法有二种：一可以去掉　 　导线，将电路改成了串联电路；二可以去掉FG导线，再连接　 　导线，将电路改成并联电路。
【答案】AF；AF；EG
19、下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ，计算器应该是电器 。100 μA=
mA，120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
【答案】2 1 0.1 0.12
20、如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
【答案】0.18 0.14 0.47
21、学校为方便学生参加中考，给每位学生发放统一的学习用品，包括：①涂卡备用铅笔芯、②金属圆规、③橡皮、④塑料尺，以上物品属于导体的是___（填序号）；与头发摩擦过的塑料尺具有____________ 的性质。
【答案】①②；吸引轻小物体。
22、如图是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内 部的照晚灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是__________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是__________。
【答案】S1闭合、S2断开 S1闭合、S2也闭合
23、如图所示，在电路中要使电灯L1和L2并联，应闭合开关　 　。S1S2闭合能亮的灯是　 　。
【答案】S1、S3；灯L1
三、作图题。
24、某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______
【答案】如图所示：
四、实验探究题。
25、在探究并联电路电流规律的实验中：
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行______，以正确选择电流表或电流表的量程．
（2）小方连接的部分电路如图所示，请你将电路连接完整．
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡和发光、电流表A1和A2有示数、电流表A示数为零，则电路故障可能是______．
（4）排除故障，进行实验，小方记录了如下数据．
实验次序 电流 电流 干路电流
1 0.1 0.1 0.2
2 0.3 0.3 0.6
3 0.4 0.4 0.8
分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以______，再进行实验．
【答案】试触 电流表A短路 更换不同规格的灯泡
五、计算类综合题。
26、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
