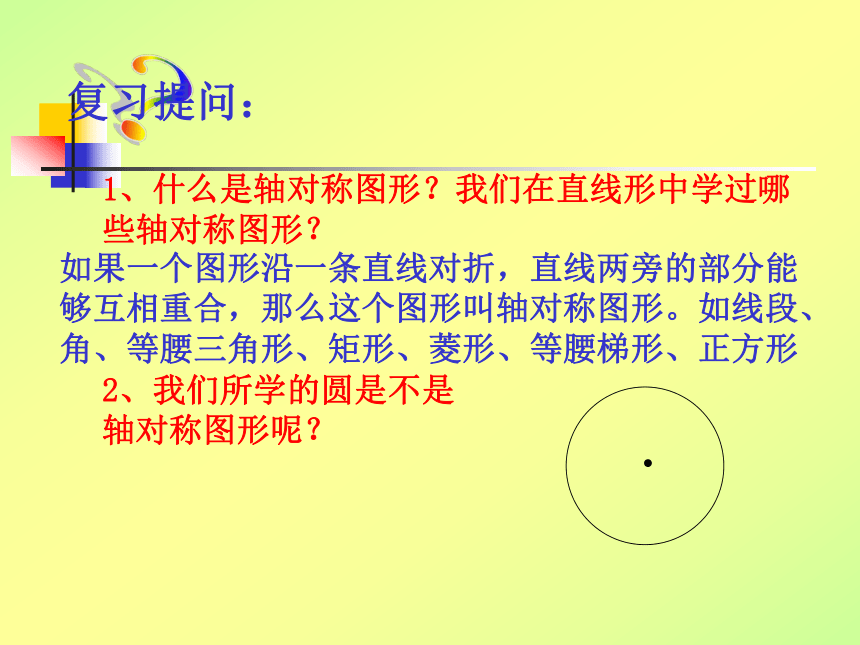

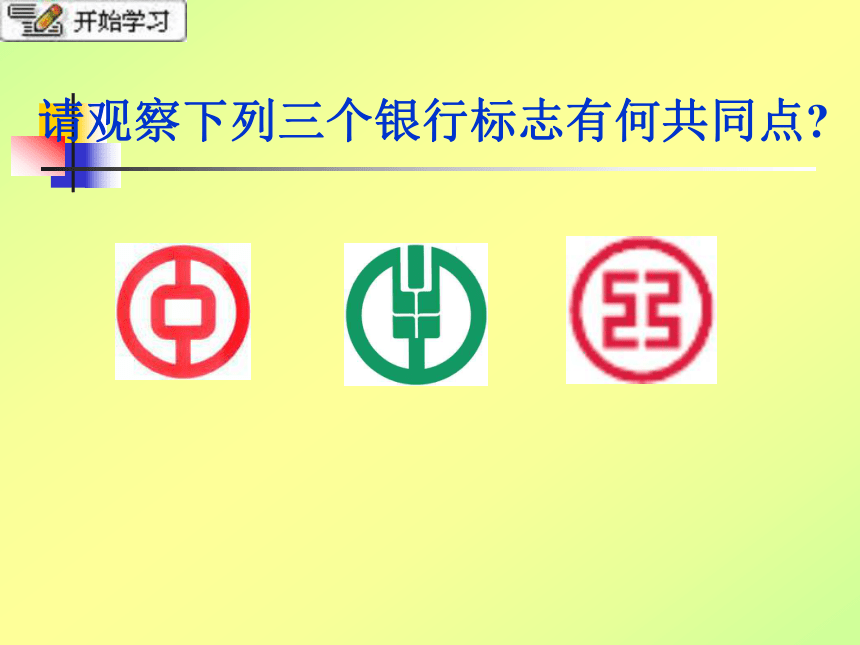

课件33张PPT。九年级数学(下)第三章 圆2. 圆的对称性(1)垂径定理请观察下列三个银行标志有何共同点?？复习提问：1、什么是轴对称图形？我们在直线形中学过哪些轴对称图形？如果一个图形沿一条直线对折，直线两旁的部分能够互相重合，那么这个图形叫轴对称图形。如线段、角、等腰三角形、矩形、菱形、等腰梯形、正方形2、我们所学的圆是不是轴对称图形呢？

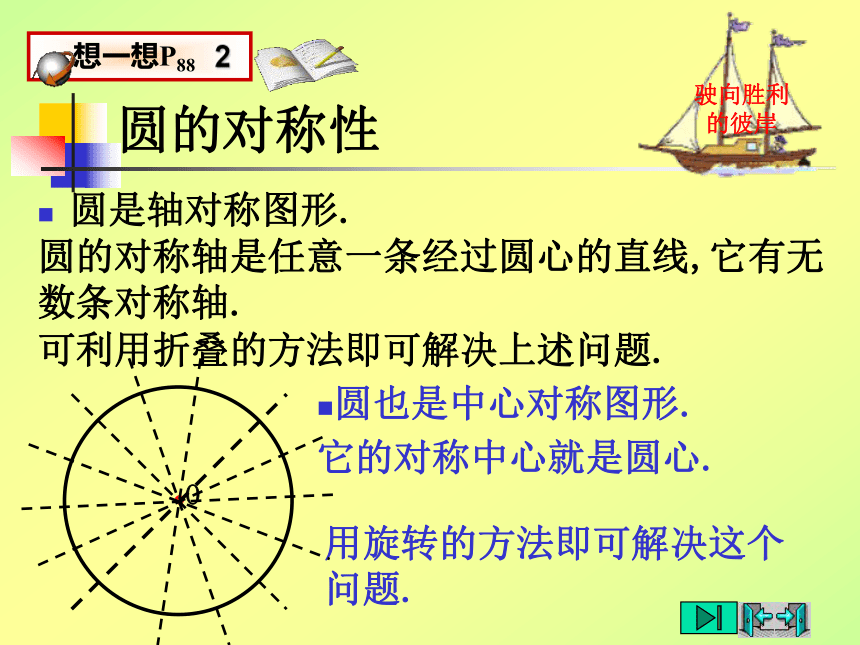

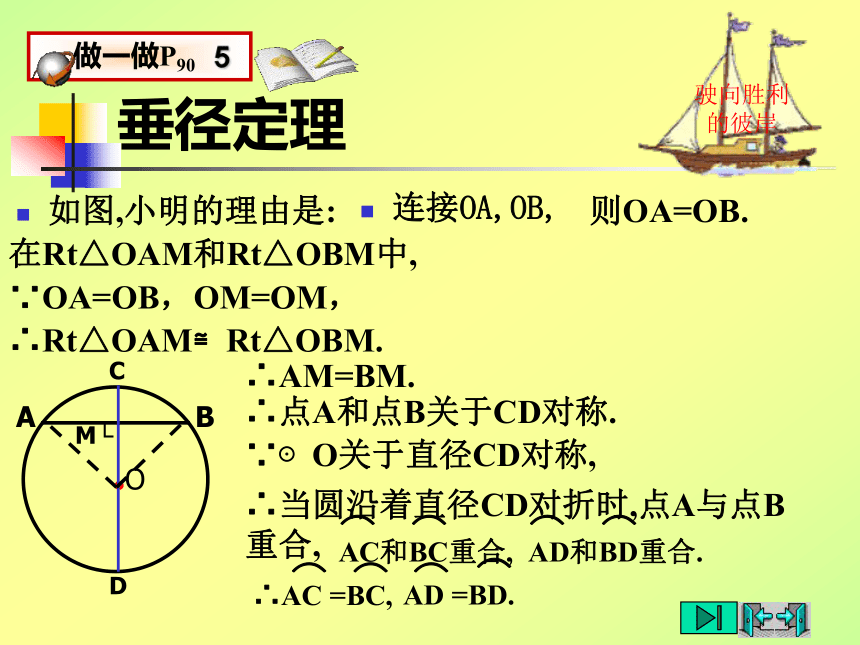

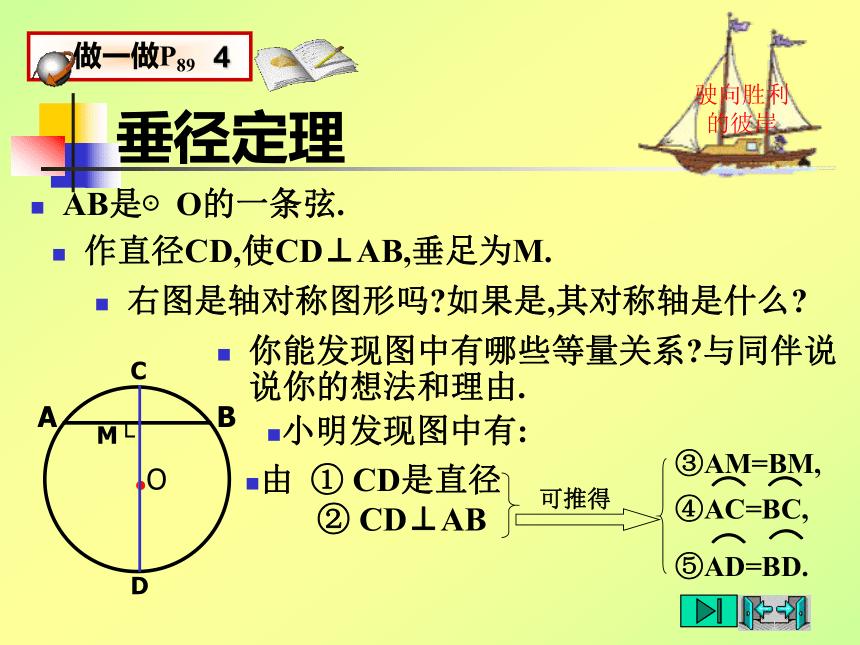

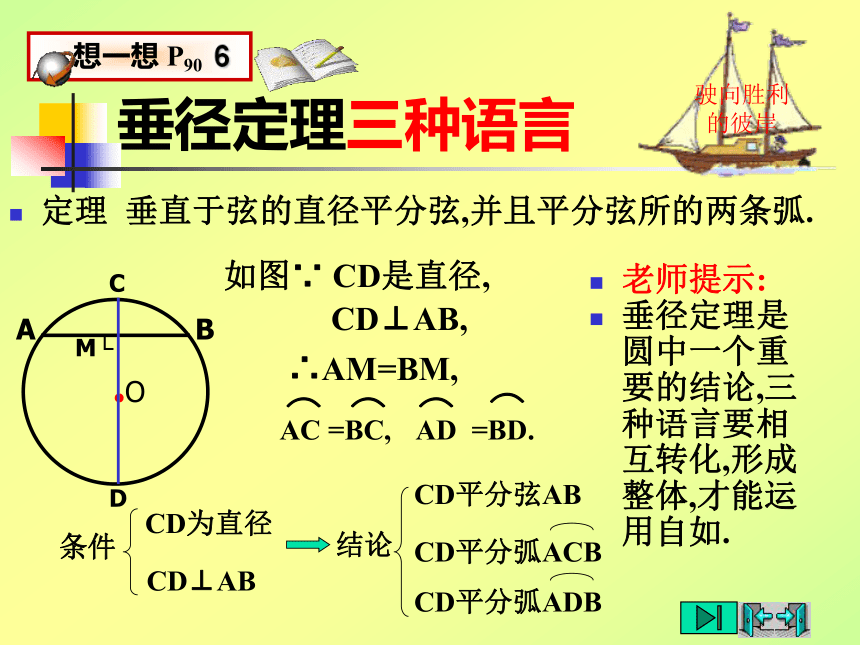

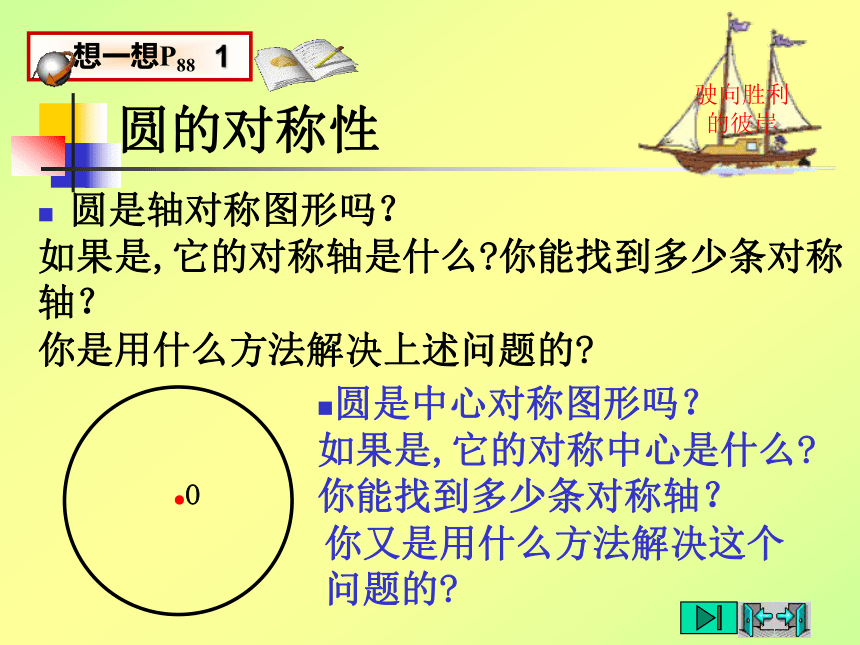

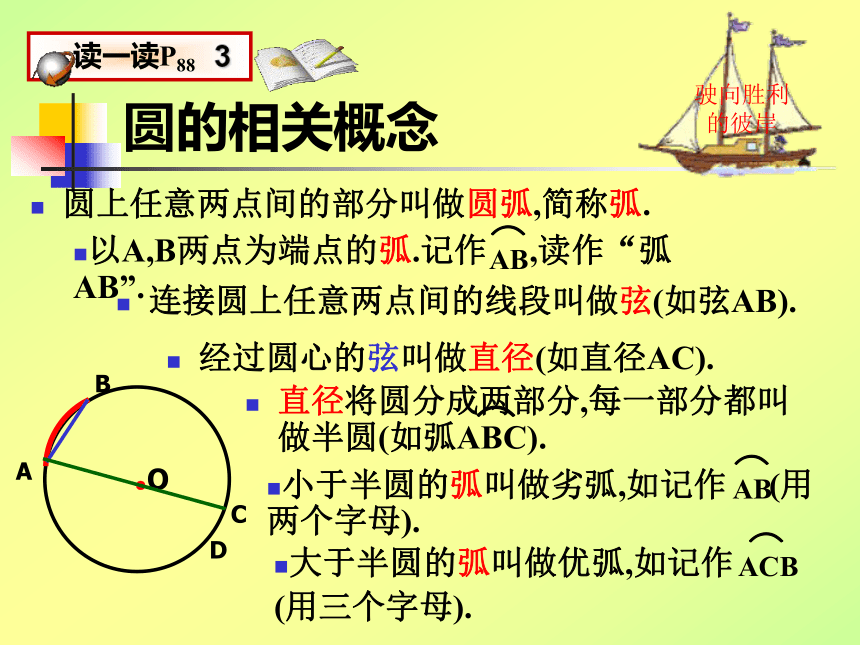

圆的对称性圆是轴对称图形吗？驶向胜利的彼岸如果是,它的对称轴是什么?你能找到多少条对称轴？你是用什么方法解决上述问题的?圆是中心对称图形吗？如果是,它的对称中心是什么?你能找到多少条对称轴？你又是用什么方法解决这个问题的?圆的对称性圆是轴对称图形.驶向胜利的彼岸圆的对称轴是任意一条经过圆心的直线,它有无数条对称轴.可利用折叠的方法即可解决上述问题.圆也是中心对称图形.它的对称中心就是圆心.用旋转的方法即可解决这个问题.圆的相关概念圆上任意两点间的部分叫做圆弧,简称弧.直径将圆分成两部分,每一部分都叫做半圆(如弧ABC).驶向胜利的彼岸连接圆上任意两点间的线段叫做弦(如弦AB).经过圆心的弦叫做直径(如直径AC).⌒③AM=BM,垂径定理AB是⊙O的一条弦.你能发现图中有哪些等量关系?与同伴说说你的想法和理由.驶向胜利的彼岸作直径CD,使CD⊥AB,垂足为M.右图是轴对称图形吗?如果是,其对称轴是什么?小明发现图中有:由 ① CD是直径② CD⊥AB垂径定理如图,小明的理由是:连接OA,OB,驶向胜利的彼岸则OA=OB.在Rt△OAM和Rt△OBM中,∵OA=OB，OM=OM，∴Rt△OAM≌Rt△OBM.∴AM=BM.∴点A和点B关于CD对称.∵⊙O关于直径CD对称,∴当圆沿着直径CD对折时,点A与点B重合,垂径定理三种语言定理 垂直于弦的直径平分弦,并且平分弦所的两条弧.老师提示:

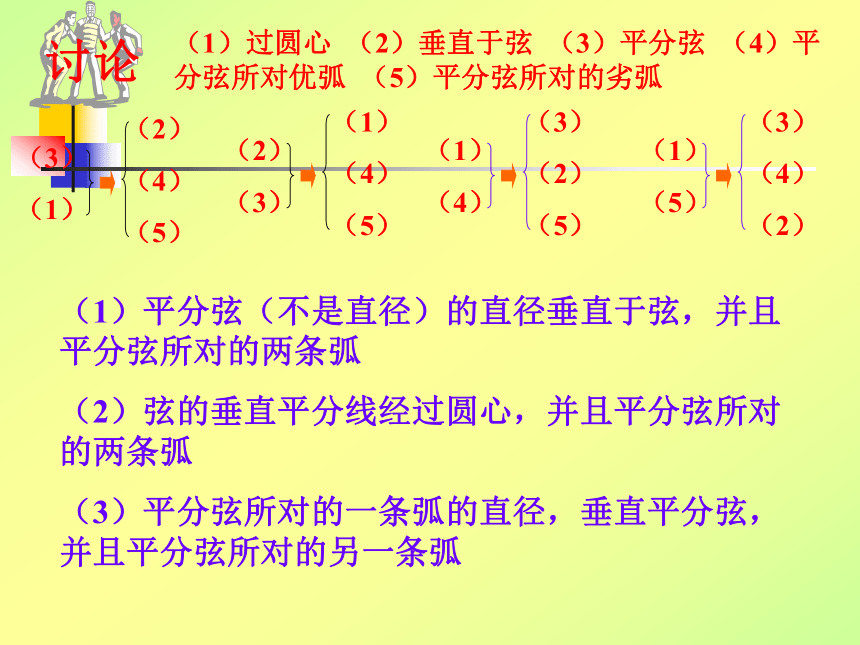

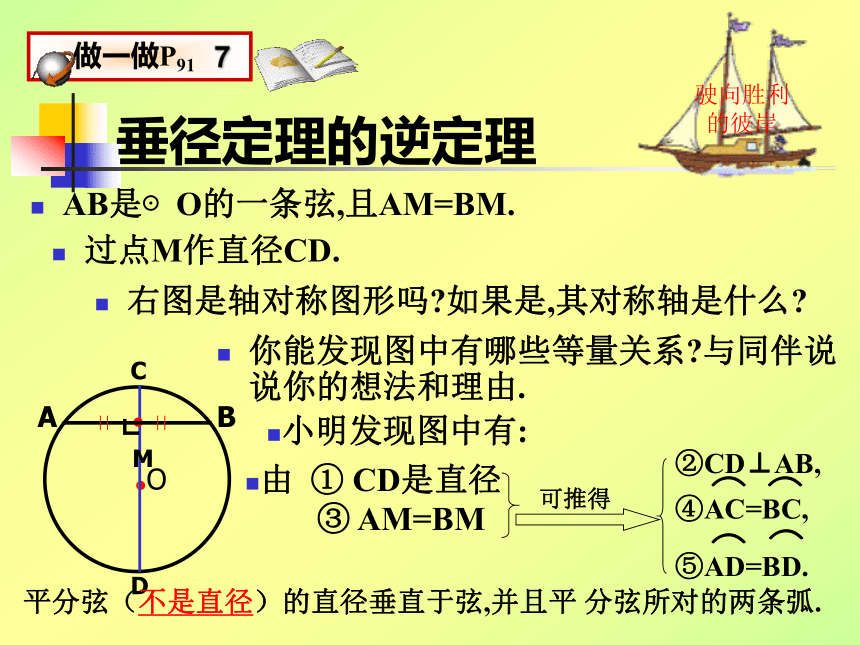

垂径定理是圆中一个重要的结论,三种语言要相互转化,形成整体,才能运用自如.驶向胜利的彼岸CD⊥AB,如图∵ CD是直径,∴AM=BM,②CD⊥AB,垂径定理的逆定理AB是⊙O的一条弦,且AM=BM.你能发现图中有哪些等量关系?与同伴说说你的想法和理由.驶向胜利的彼岸过点M作直径CD.右图是轴对称图形吗?如果是,其对称轴是什么?小明发现图中有:由 ① CD是直径③ AM=BM┗平分弦（不是直径）的直径垂直于弦,并且平 分弦所对的两条弧.讨论（1）过圆心 （2）垂直于弦 （3）平分弦 （4）平分弦所对优弧 （5）平分弦所对的劣弧（3）
（1）（2）
（4）
（5）（2）
（3）（1）
（4）
（5）（1）
（4）（3）
（2）
（5）（1）
（5）（3）
（4）
（2）（1）平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧
（2）弦的垂直平分线经过圆心，并且平分弦所对的两条弧

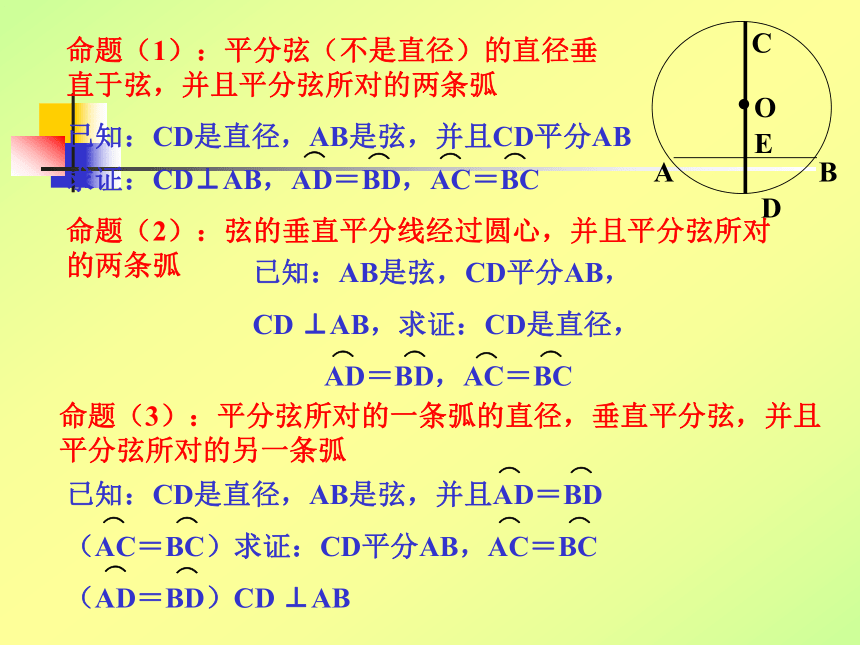

（3）平分弦所对的一条弧的直径，垂直平分弦，并且平分弦所对的另一条弧命题（1）：平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧已知：CD是直径，AB是弦，并且CD平分AB求证：CD⊥AB，AD＝BD，AC＝BC⌒⌒⌒⌒命题（2）：弦的垂直平分线经过圆心，并且平分弦所对的两条弧已知：AB是弦，CD平分AB，
CD ⊥AB，求证：CD是直径，
AD＝BD，AC＝BC命题（3）：平分弦所对的一条弧的直径，垂直平分弦，并且平分弦所对的另一条弧已知：CD是直径，AB是弦，并且AD＝BD
（AC＝BC）求证：CD平分AB，AC＝BC
（AD＝BD）CD ⊥AB 垂直于弦的直径平分这条弦，
并且平分弦所对的两条弧。推论（1）（1）平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧（2）弦的垂直平分线经过圆心，并且平分弦所对的两条弧（3）平分弦所对的一条弧的直径，垂直平分弦，并且平分弦所对的另一条弧垂径定理记忆你可以写出相应的命题吗?
相信自己是最棒的!垂径定理的逆定理如图,根据垂径定理与推论可知对于一个圆和一条直线来说。如果在下列五个条件中:只要具备其中两个条件,就可推出其余三个结论.① CD是直径,③ AM=BM,② CD⊥AB,注意垂径定理及逆定理垂直于弦的直径平分弦,并且平分弦所的两条弧.平分弦(不是直径)的直径垂直于弦,并且平 分弦所对的两条弧.平分弦所对的一条弧的直径,垂直平分弦,并且平分弦所对的另一条弧.弦的垂直平分线经过圆心,并且平分这条弦所对的两条弧. 垂直于弦并且平分弦所对的一条弧的直线经过圆心,并且平分弦和所对的另一条弧.平分弦并且平分弦所对的一条弧的直线经过圆心,垂直于弦,并且平分弦所对的另一条弧.平分弦所对的两条弧的直线经过圆心,并且垂直平分弦.判断（1）垂直于弦的直线平分弦，并且平分弦所对的弧…………………………………………..( )（2）弦所对的两弧中点的连线，垂直于弦，并且经过圆心……………………………………..( )（3）圆的不与直径垂直的弦必不被这条直径平分…………………………………………...( )（4）平分弦的直径垂直于弦，并且平分弦所对的两条弧………………………………………( )（5）圆内两条非直径的弦不能互相平分（ ）×√××√一、判断是非：（6）平分弦的直径，平分这条弦所对的弧。（7）平分弦的直线，必定过圆心。（8）一条直线平分弦（这条弦不是直径），那么这
条直线垂直这条弦。???（9）弦的垂直平分线一定是圆的直径。（10）平分弧的直线，平分这条弧所对的 弦。（11）弦垂直于直径，这条直径就被弦平分。???挑战自我垂径定理的推论2 如果圆的两条弦互相平行,那么这两条弦所平的弧相等吗?老师提示: 这两条弦在圆中位置有两种情况:垂径定理的推论2 圆的两条平行弦所夹的弧相等.例题解析例1：如图，已知在圆O中，弦AB的长为8㎝，
圆心O到AB的距离为3 ㎝，求圆O的半径。练习1:在半径为50㎜的圆O中，有长50㎜的
弦AB，计算：
⑴点O与AB的距离；
⑵∠AOB的度数。例2：如图，圆O的弦AB＝8 ㎝ ，
DC＝2㎝，直径CE⊥AB于D，
求半径OC的长。垂径例3：如图，已知圆O的直径AB与
弦CD相交于G，AE⊥CD于E，
BF⊥CD于F，且圆O的半径为
10㎝，CD=16 ㎝，求AE-BF的长。
练习3:如图，CD为圆O的直径，弦
AB交CD于E， ∠ CEB=30°，
DE=9㎝，CE=3㎝，求弦AB的长。例4 已知：如图，在以O为圆心的两个同心圆中，大圆的弦AB交小圆于C，D两点。
求证：AC＝BD。证明：过O作OE⊥AB，垂足为E，则AE＝BE，CE＝DE。
AE－CE＝BE－DE。
所以，AC＝BDE讲解驶向胜利的彼岸挑战自我画一画如图,M为⊙O内的一点,利用尺规作一条弦AB,使AB过点M.并且AM=BM.驶向胜利的彼岸挑战自我填一填1、判断：
⑴垂直于弦的直线平分这条弦,并且平分弦所对的两条弧. （ ）
⑵平分弦所对的一条弧的直径一定平分这条弦所对的另一条弧. （ ）
⑶经过弦的中点的直径一定垂直于弦.（ ）
⑷圆的两条弦所夹的弧相等，则这两条弦平行. （ ）
⑸弦的垂直平分线一定平分这条弦所对的弧. （ ）√???√驶向胜利的彼岸挑战自我画一画2.已知：如图,⊙O 中,弦AB∥CD,AB＜CD,
直径MN⊥AB,垂足为E,交弦CD于点F.
图中相等的线段有 :
.
图中相等的劣弧有:
.驶向胜利的彼岸挑战自我画一画3、已知：如图，⊙O 中， AB为 弦，C 为
AB 的中点，OC交AB 于D ，AB = 6cm ，
CD = 1cm. 求⊙O 的半径OA.⌒驶向胜利的彼岸挑战自我画一画4.如图,圆O与矩形ABCD交于E、F、G、H,EF=10,HG=6,AH=4.求BE的长.课堂小结1.本节课我们主要学习了圆的轴对称性 和垂径定理垂径定理：垂直于弦的直径平分这条弦，
并且平分弦所对的两条弧． 2.垂径定理的证明，是通过“实验—观察—猜想—证明”
实现的，体现了实践的观点、运动变化的观点和先猜想
后证明的观点，定理的引入还应用了从特殊到一般的思
想方法． 3.有关弦的问题，常常需要过圆心作弦的垂线段，这是
一条非常重要的辅助线．圆心到弦的距离、半径、弦长
构成直角三角形，便将问题转化为解直角三角形的问题． 课堂小结1、圆是轴对称图形，其对称轴是每一条直径所在的直线或
经过圆心的每一条直线。3、在⊙ O中，若⊙ O的半径r、圆心到弦的距离d、弦长a中，
任意知道两个量，可根据垂径定理求出第三个量：推论（1）（1）平分弦（不是直径）的直径垂直于弦， 并且平分弦所对的两条弧（2）弦的垂直平分线经过圆心，并且平分弦所对的两条弧（3）平分弦所对的一条弧的直径，垂直平分弦，并且平分弦所对和的另一条弧推论（2）圆的两条平行弦所夹的弧相等小结: 解决有关弦的问题，经常是过圆心作弦的垂线，或作垂直于弦的直径，连结半径等辅助线，为应用垂径定理创造条件。思考题已知：AB是⊙O直径，CD是弦，AE⊥CD，BF⊥CD
求证：EC＝DF
