15.5 探究串、并联电路中电流的规律 课件

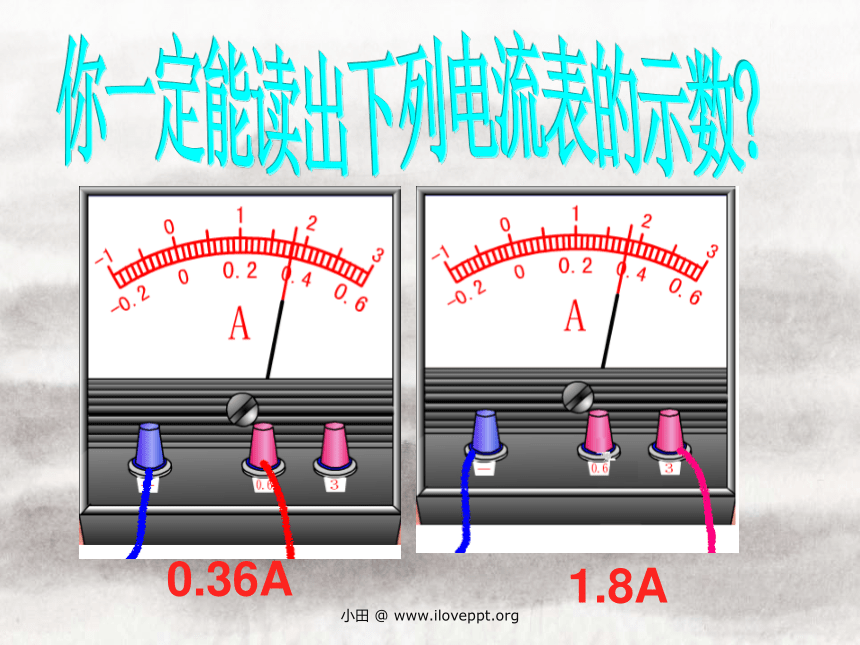

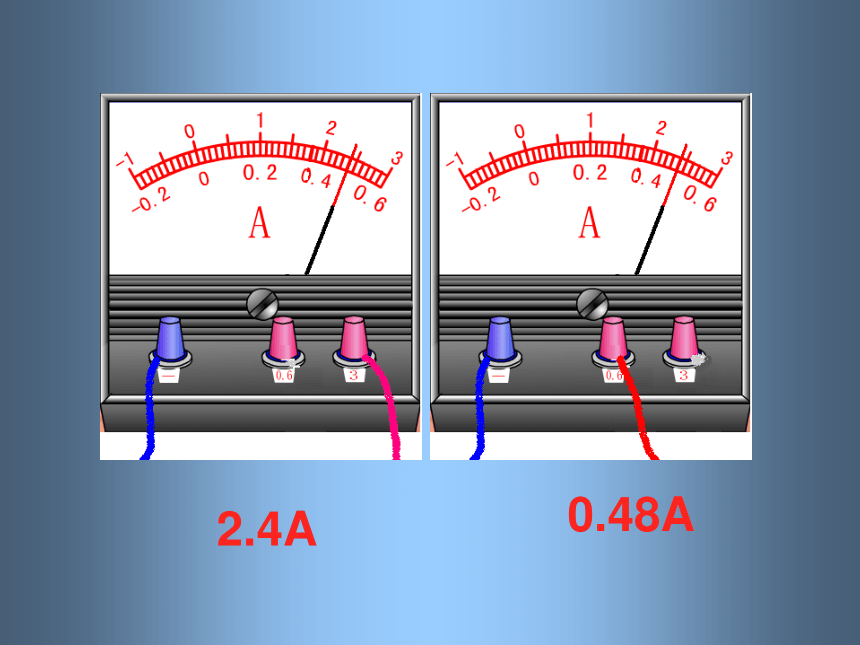

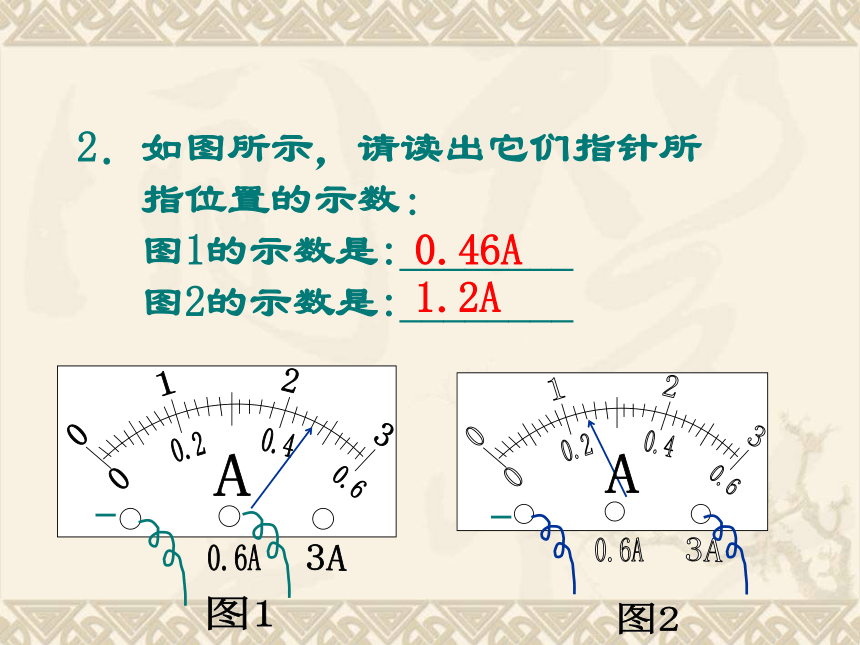

课件20张PPT。第5节 串、并联电路中电流的规律授课班级：初三（8）班执教者：陆家任授课班级：初三（8）班执教者：陆家任授课班级：初三（8）班请想一想上节课我们讲了什么?小田 @ www.iloveppt.org你一定能读出下列电流表的示数?0.36A1.8A小田 @ www.iloveppt.org2.4A0.48A2．如图所示，请读出它们指针所
指位置的示数：
图1的示数是:________
图2的示数是:________

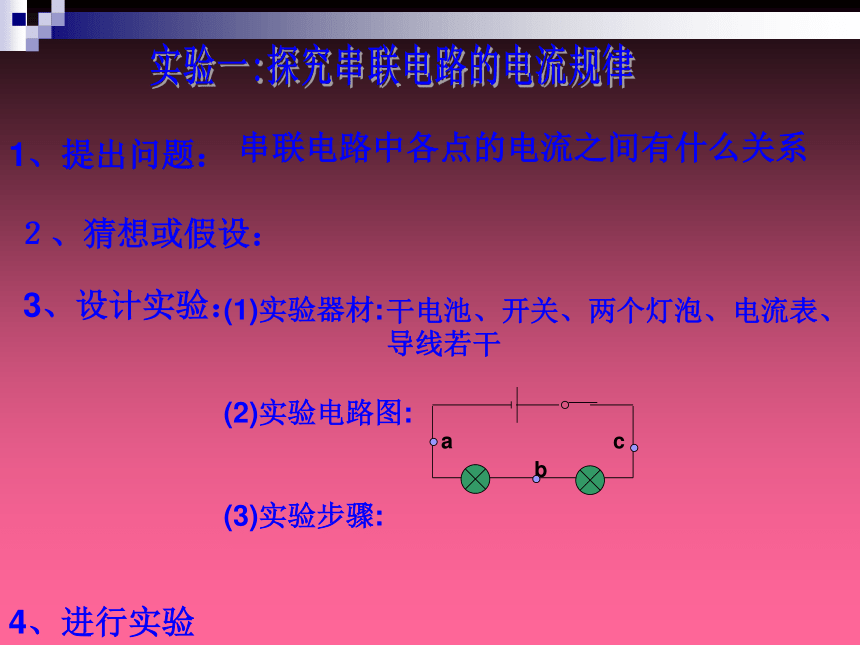

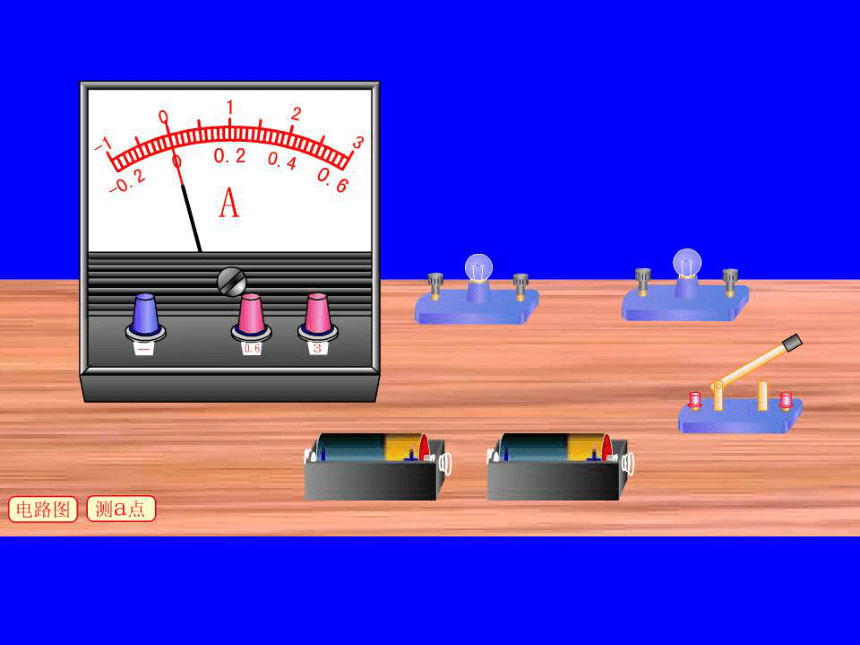

0.46A1.2A实验一:探究串联电路的电流规律1、提出问题：串联电路中各点的电流之间有什么关系２、猜想或假设：3、设计实验：4、进行实验(1)实验器材:
(2)实验电路图:
(3)实验步骤:干电池、开关、两个灯泡、电流表、导线若干串联电路中各处电流都相等。

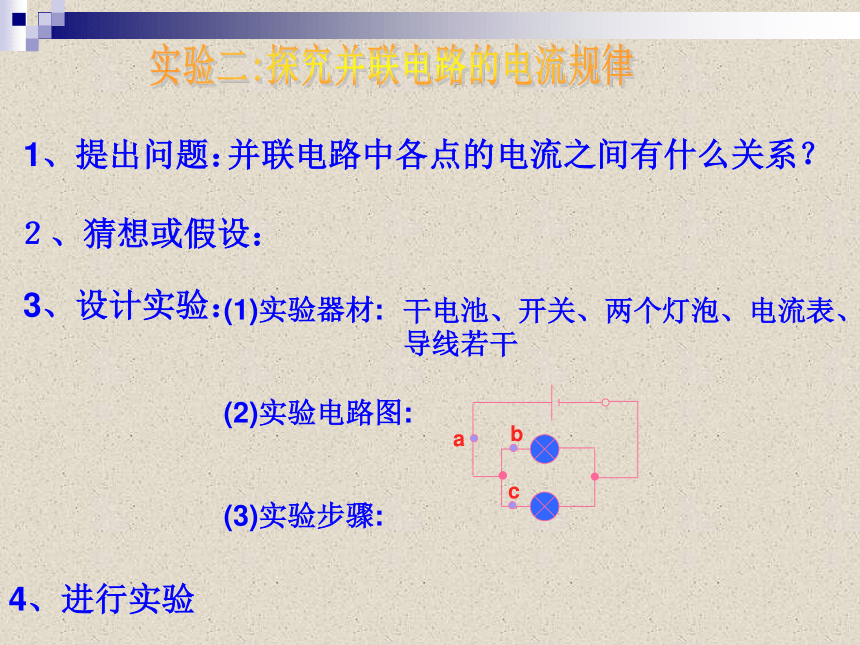

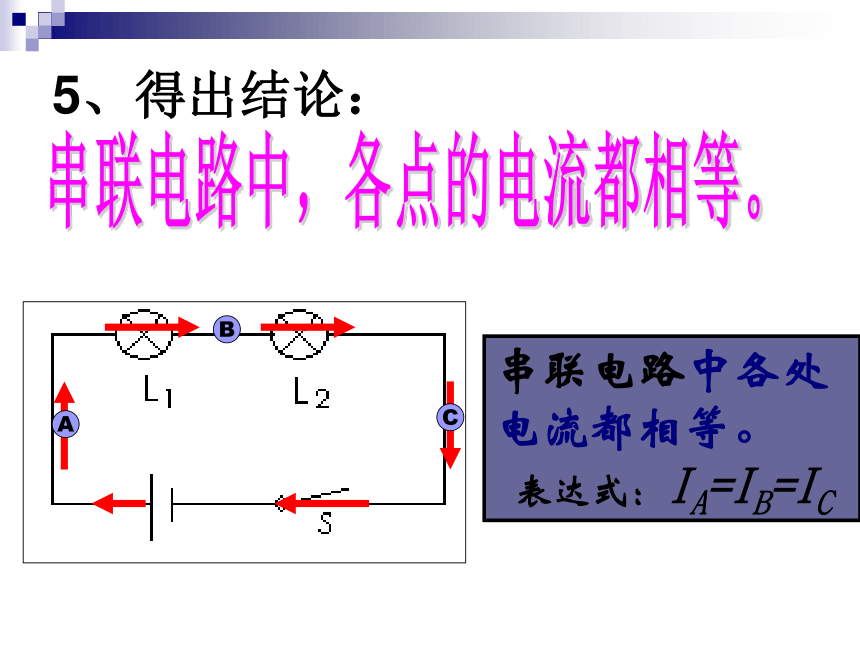

表达式：IA=IB=ICABC串联电路中，各点的电流都相等。5、得出结论：实验二:探究并联电路的电流规律1、提出问题：并联电路中各点的电流之间有什么关系？２、猜想或假设：3、设计实验：4、进行实验(1)实验器材:
(2)实验电路图:
(3)实验步骤:干电池、开关、两个灯泡、电流表、导线若干 并联电路中干路电流等于各支路电流之和。
表达式:IA=IB+IC
ABC并联电路的电流规律并联电路中，干路中的电流等于各并联支路的电流之和。1、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Icabc= == +3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小CL1L1L2L2A2A11.2A0.5AL1中的电流是多少？0.7A5、下列电路中，能正确测出电灯L2的电流的是（ ）ABCDB思考题？1、如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示为 ，A2的示数为 ，灯L1中的电流是 .L1L21.8A0.36A1.44A2、如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。0.70.83、如图所示，电流表A1、A2和A3的
示数分别为1.5A、0.8A和1.2A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。0.70.50.3作业：<<同步导学与优化训练>>第46页1、2、3题谢谢观看
