3.6 电能的利用(测量电功率的方法研究)

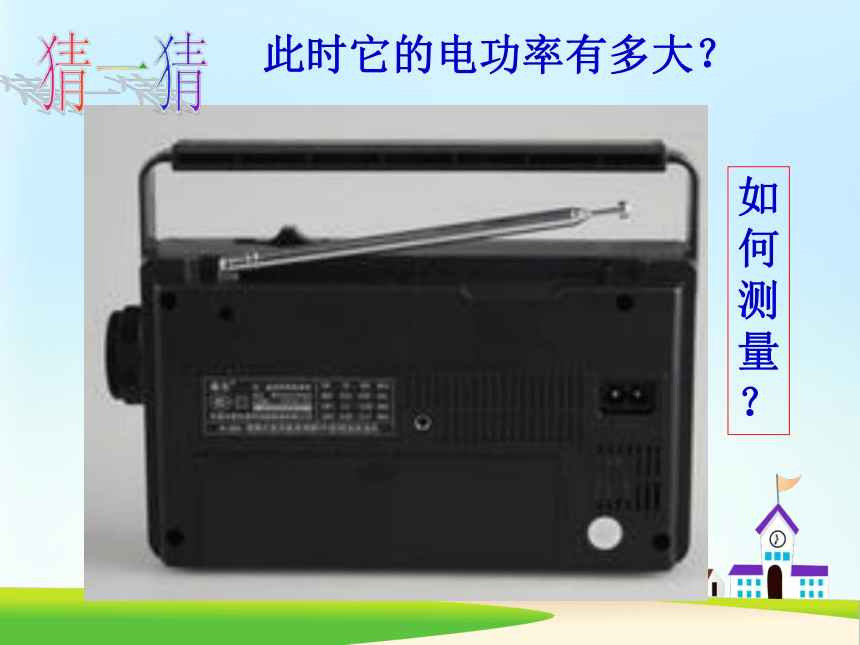

课件31张PPT。测量电功率的方法探究猜一猜此时它的电功率有多大？如
何
测
量

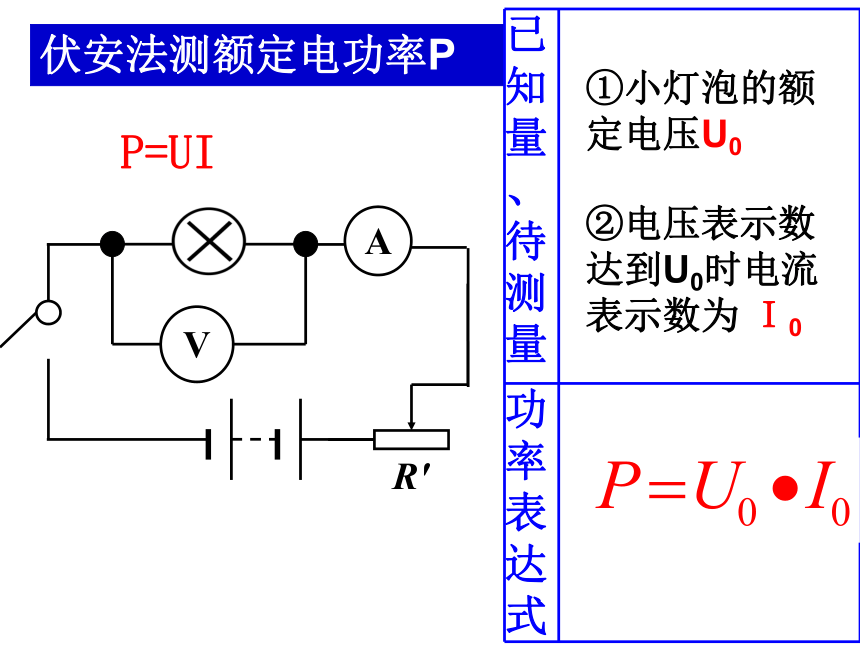

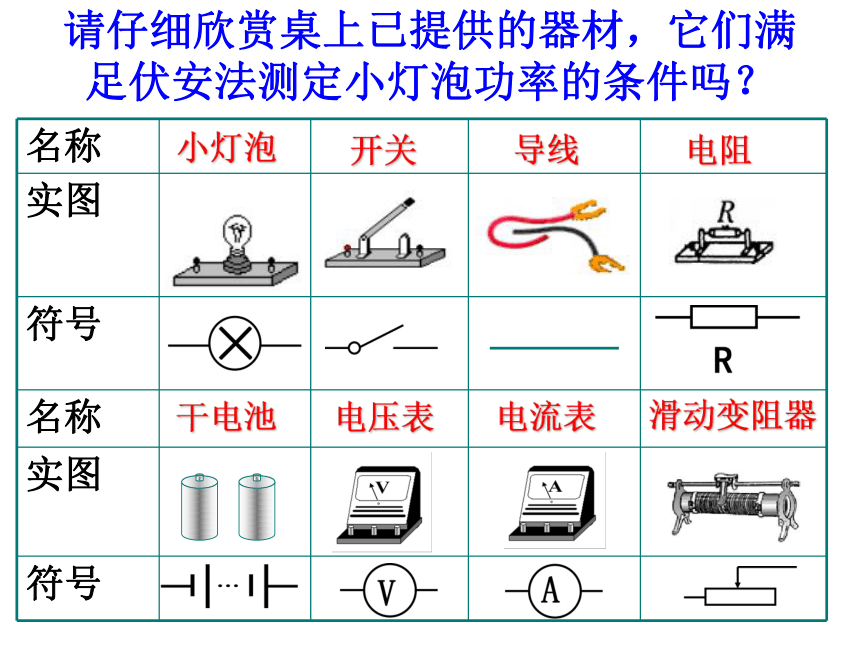

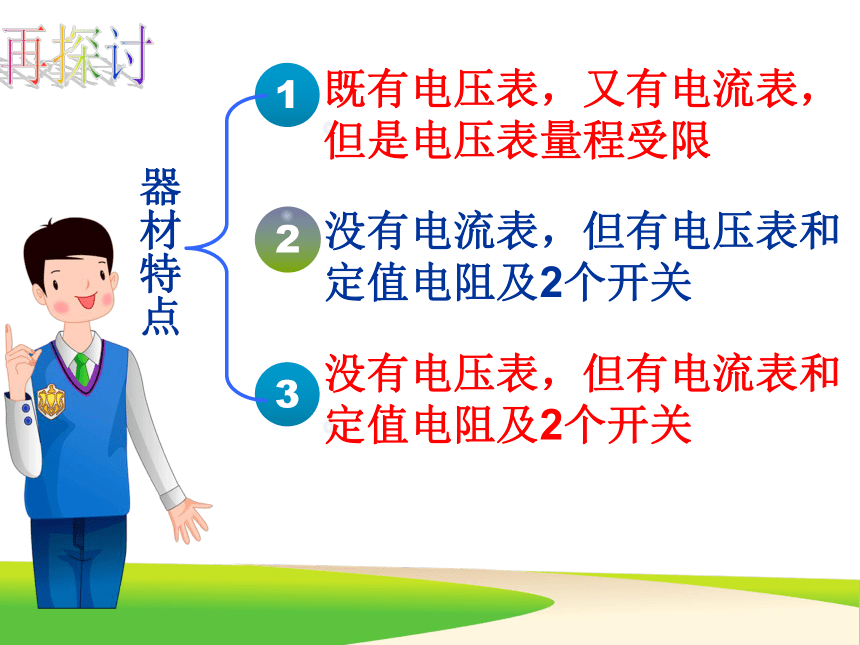

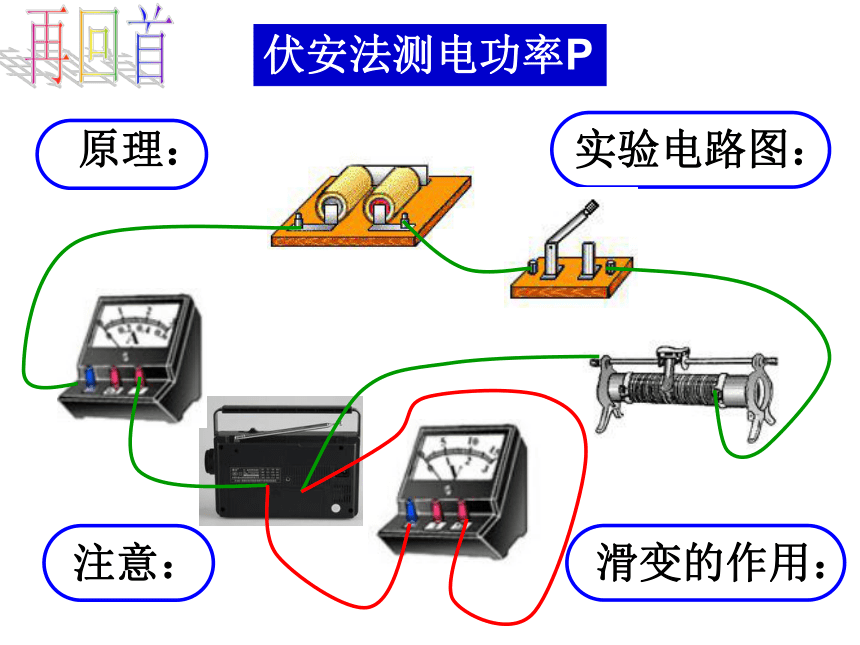

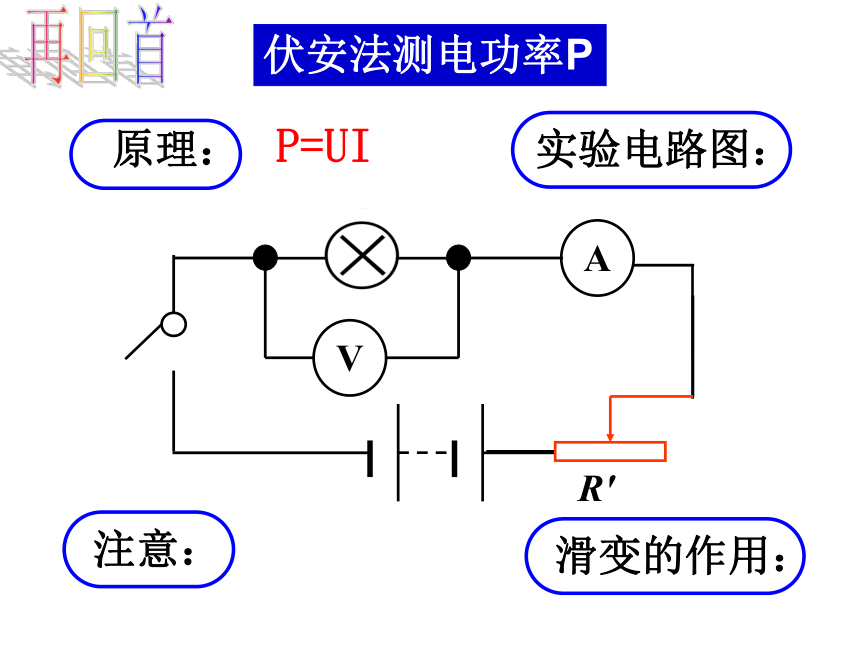

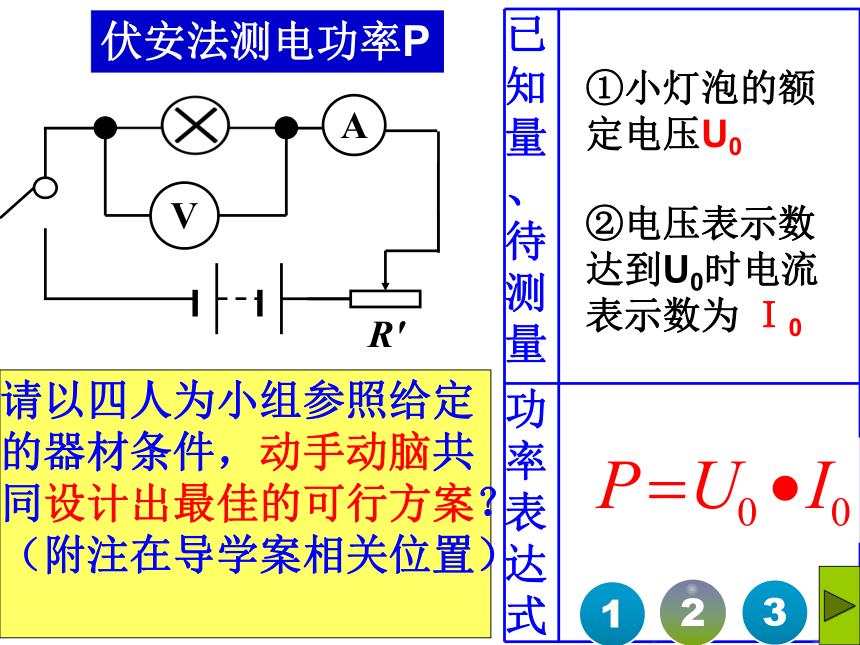

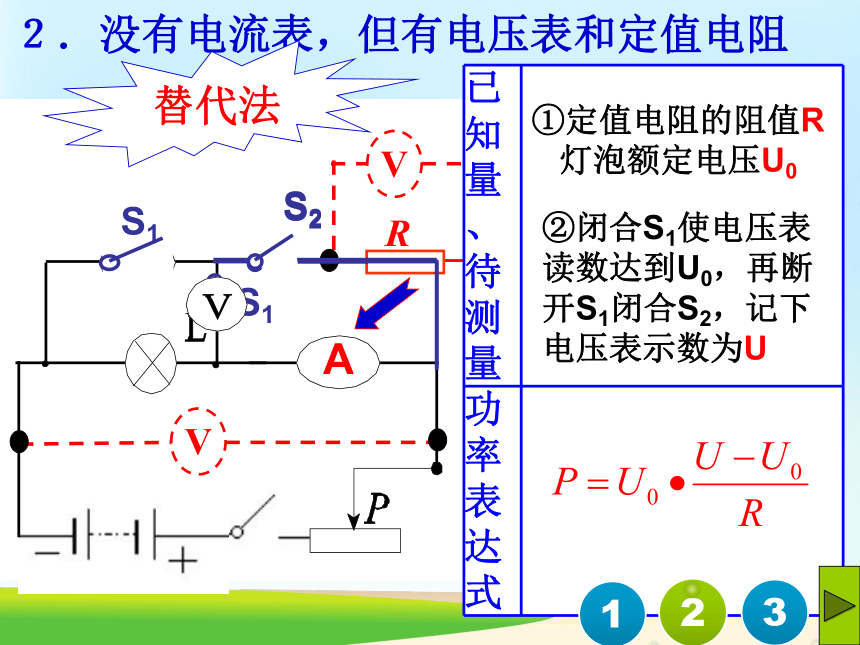

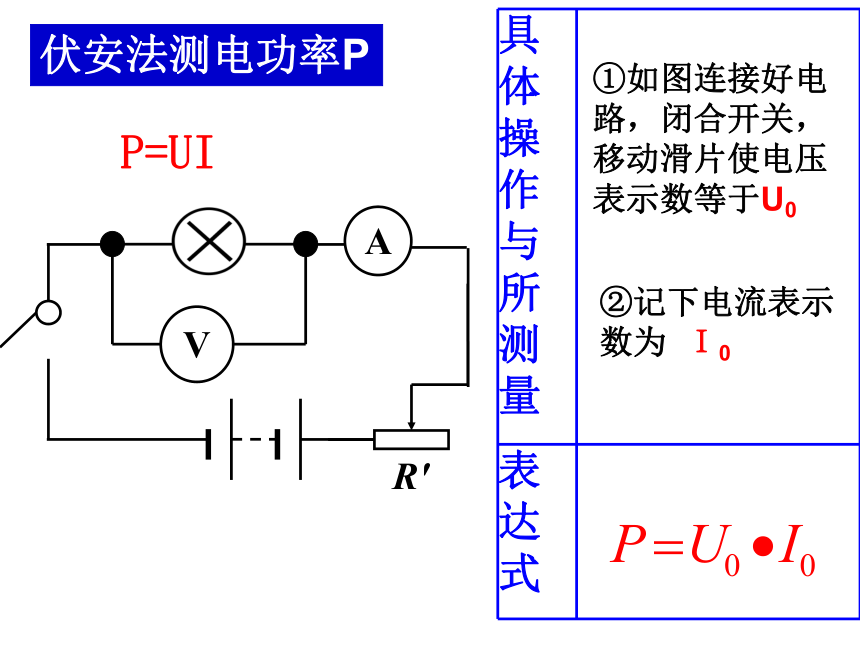

？ 伏安法测电功率P注意：滑变的作用：再回首CONTENTS 伏安法测电功率P注意：滑变的作用：再回首P=UI 伏安法测电功率PP=UI②记下电流表示数为 Ｉ0①如图连接好电路，闭合开关，移动滑片使电压表示数等于U0 伏安法测额定电功率PP=UI②电压表示数达到U0时电流表示数为 Ｉ0①小灯泡的额定电压U0 既有电压表，又有电流表，但是电压表量程受限没有电流表，但有电压表和定值电阻及2个开关没有电压表，但有电流表和定值电阻及2个开关——伏安法再探讨器材特点小灯泡开关导线电阻干电池电压表电流表滑动变阻器请仔细欣赏桌上已提供的器材，它们满足伏安法测定小灯泡功率的条件吗？想一想伏安法测电功率P请以四人为小组参照给定的器材条件，动手动脑共同设计出最佳的可行方案？（附注在导学案相关位置）②电压表示数达到U0时电流表示数为 Ｉ0①小灯泡的额定电压U0 １． 既有电压表，又有电流表U0=3.8V转换法U总=6V②电压表示数等于U总-U0时电流表示数为 Ｉ0①小灯泡的额定电压U0 ２．没有电流表，但有电压表和定值电阻②闭合S1使电压表读数达到U0，再断开S1闭合S2，记下电压表示数为U①定值电阻的阻值R

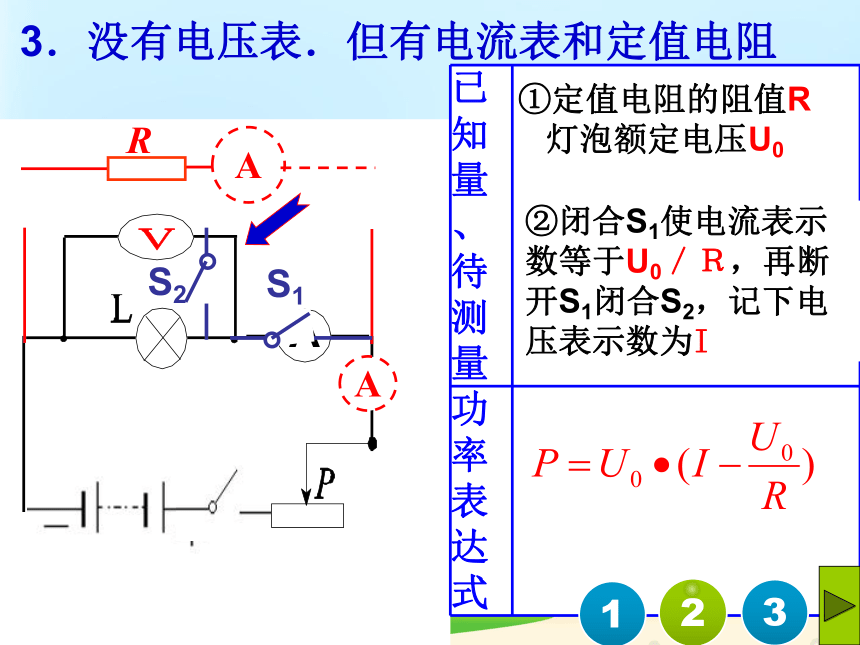

灯泡额定电压U0 S1S2替代法S2S13．没有电压表．但有电流表和定值电阻A替代法 ①定值电阻的阻值R
灯泡额定电压U0②闭合S1使电流表示数等于U0／Ｒ，再断开S1闭合S2，记下电压表示数为I有求必应假如我能给你想要的任何器材,你还有哪些方法可以用来测定小灯泡电功率? 再创新２．没有电流表但有
电压表和定值电阻SR0有求必应3．没有电压表但有

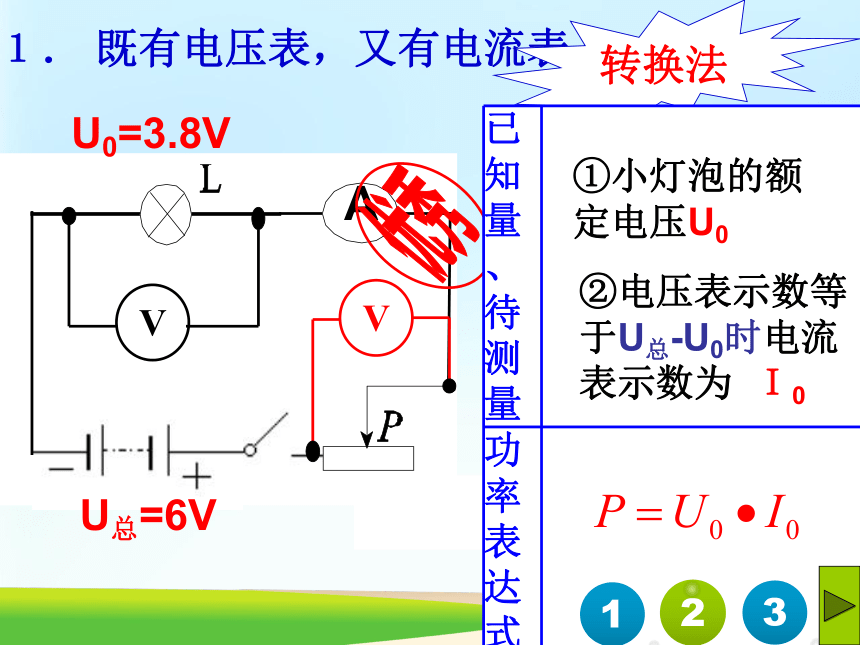

电流表和定值电阻A小结：测量电功率的方法探究伏安法转换法伏阻法安阻法替代法．．． 感谢您的指导! 化险为夷请按照你精心探讨的方案，设计记录数据的表格，并完成实验。 １． 既有电压表，又有电流表U0=3.8V转换法U总=6V②记下电流表示数为 Ｉ0①将电压表接至滑动变阻器两端，闭合开关，移动滑片使电压表示数等于U总-U0 ２．没有电流表，但有电压表和定值电阻②断开开关，将电压表改接至定值电阻两端，保持滑片位置不变，闭合开关，记下电压表示数为U①将电压表接至灯泡两端，闭合开关，移动滑片使电压表示数等于灯泡额定电压U0
替代法 3．没有电压表．但有电流表和定值电阻A替代法②断开开关，将电流表改接至灯泡所在的支路，保持滑片位置不变，闭合开关，记下电流表示数为Ｉ０①将电流表接至定值电阻所在的支路上，闭合开关，移动滑片使电流表示数等于
U0／Ｒ ·江苏科技版2019/1/13　?额定功率的测量
例2 两个实验小组的同学分别测定小灯泡的额定功率(U额＝3.8 V)，第1小组同学可用的器材有：电压表、电流表、开关各一只、6 V电源、额定电压为3.8 V的小灯泡、标有“1000 Ω　1 A”和标有“20 Ω　1 A”的两个滑动变阻器，第1小组设计了如图所示电路．·江苏科技版　(1)如果小灯泡的额定功率约为2 W，电流表的量程选择________A为宜．
(2)按照图中的电路图连接好电路，检查电路连接无误后，闭合开关，在很大一段范围内调节滑动变阻器，发现小灯泡不发光、电流表和电压表几乎没有示数，出现这种现象的原因是_______________________________.0～0.6选择了“1000 Ω　1 A”的滑动变阻器·江苏科技版2019/1/13　步骤1：开关S拨到位置2，移动滑片P至任一位置，读出电压表示数U1；
步骤2：开关S拨到位置1，滑片P位置不动，读出电压表示数U2.
(3)请你按电路图甲在实物图乙中用笔画线代替导线连好电路．第2小组设计的实验电路图如图甲所示，所用器材如图乙所示(其中电源电压未知，电阻R的阻值已知)，并进行了以下操作：·江苏科技版2019/1/13　　 开关S拨到位置2，移动滑片P，使电压表示数为3.8 V此时灯泡未正常发光，灯丝电阻与正常发光时不同　加餐（三）│归类示例·江苏科技版2019/1/13　加餐（三）│归类示例·江苏科技版2019/1/13　[点评]对于小灯泡额定功率的测量，无论是用伏安法还是其他方法，一定要使小灯泡正常发光，才会得出较准确的实验结果．
