在凡尔纳的科幻小说《地心游记》中，主人公可以在地下旅行，甚至穿过地心。但就当前实际的科技水平来说，人类还无法实现地心漫游。目前最深的钻井，深度为12千米，仅仅接触地球的表皮。
那么人类是通过怎样的方式认识地球的内部结构呢？
地球的内部结构又是怎样的呢？
1.4 地球的圈层结构
核心素养：
人地协调观：认识人类赖以生存的地理环境的构成（四大圈层）及各个圈层之间相互联系、相互制约的关系，树立正确的人地协调观。
综合思维：从位置、组成、特点、意义等方面，比较地球内部圈层和外部圈层的不同特点。
区域认知：在地球内部的圈层结构示意图上正确标记岩石圈和软流圈，说出各圈层的主要范围与特征。
地理实践力：绘制地球内部圈层结构示意图和地球外部圈层关系图，
培养学生地理读图、绘图能力。
课标要求：运用示意图，说明地球的圈层结构。
一、地球的内部圈层结构
1、划分依据：地震波
当地震发生时，地下岩石受到强烈的冲击，产生弹性震动，并以波的形式向四周传播。这种弹性波叫地震波。
纵波（P波）
primary
传播方向与震
动方向一致。
横波（S波） secondary
传播方向与震动方向垂直。
思考：1、在两种地震波的分别作用下，建筑物分别是怎样震动？
思考2：当地震发生时是什么样的感觉？
（1）陆地上的人
（2）在海洋中航行的人
答（1）陆地上的人先感觉到上下颠簸，后左右摇晃。
（2）海洋中航行的人感觉到的只是上下颠簸。
震源

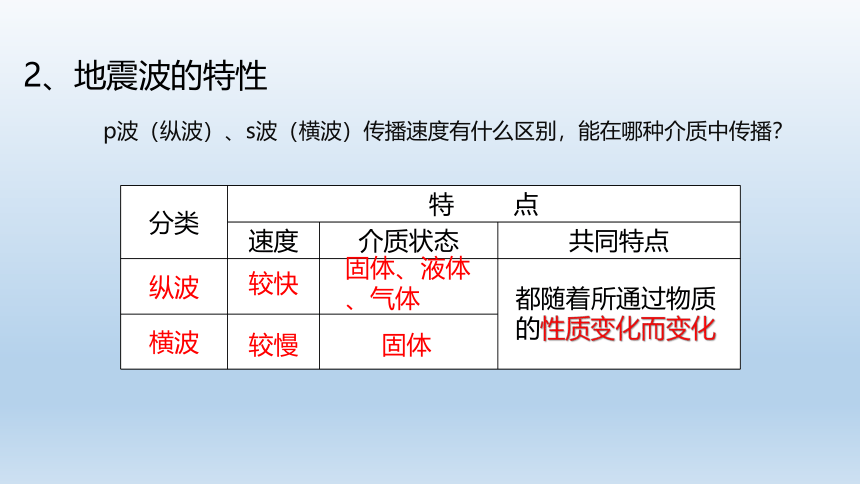

2、地震波的特性
p波（纵波）、s波（横波）传播速度有什么区别，能在哪种介质中传播？
分类 特 点 速度 介质状态 共同特点
纵波
横波 较快
较慢
固体、液体、气体
固体
都随着所通过物质的性质变化而变化

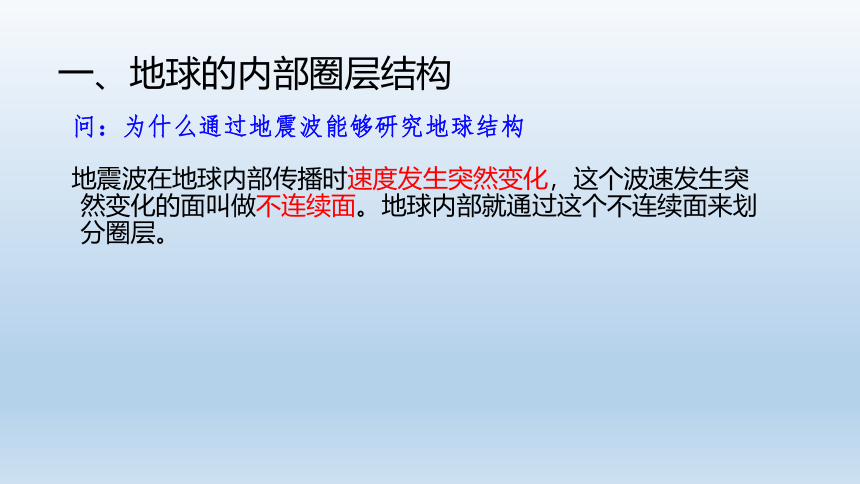

地震波在地球内部传播时速度发生突然变化，这个波速发生突然变化的面叫做不连续面。地球内部就通过这个不连续面来划分圈层。
一、地球的内部圈层结构
问：为什么通过地震波能够研究地球结构

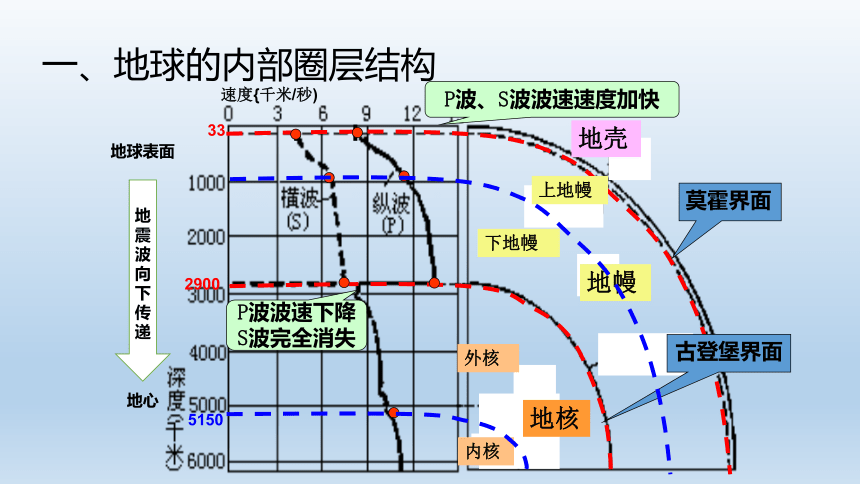

33
2900
速度{千米/秒)
莫霍界面
古登堡界面
地壳
地幔
地核
上地幔
下地幔
外核
内核
P波波速下降
S波完全消失
5150
P波、S波波速速度加快
地震波向下传递
地球表面
地心
一、地球的内部圈层结构
地核
地幔
地壳
内核
外核
下地幔
上地幔
地壳
莫霍界面
古登堡面
1.在莫霍界面和古登堡界面，地震波波速的突然变化说明了什么问题？
2.推测地幔和地核的物质状态可能是什么？
3.想一想我们还可以通过哪些渠道或方法获取地球内部信息？
1、说明物质状态可能发生了变化
2、地幔：横、纵波都能通过，物质状态可能是固态。
地核：横波消失，物质状态可能是液态
3、改进钻探技术、火山喷发的物质、遥感技术。
活动探究1：
1、地壳的厚度是不是均一的？
大陆和海洋的厚度有何差异？
2、地壳是由什么组成的？岩石圈和地壳的范围是否一致？
大陆部分地壳厚度平均33km，海洋部分地壳平均厚度6km，地壳厚度不均
岩石圈包括地壳和上地幔顶部，软流层之上的固体组成。
3、岩浆发源于地球的哪里？ 在图中指出
软流层。
4、为什么岩浆的源头两种地震波都有。横波为什么能够穿过软流层
5、熔融状态和液态有啥区别？
活动探究2：
圈层名称 不连续面 深度（km) 特征
莫霍界面
古登堡界面
2900
33
地壳
地幔
地核
上地幔
下地幔
外核
内核
上地幔上部存在一个软流层，这里可能为岩浆的主要源地
温度、压力和密度很大
1.由岩石组成的固体外壳
2.厚度不均，大洋部分薄，大陆部分厚
一、地球的内部圈层结构
1、读地球内部结构图，完成下列要求。
(1)地球内部圈层的名称：D是软流层，则A和B是__________，A和B＋C是__________。
(2)界面F是____________。
(3)地震波可以帮助人们了解地球各圈层物质组成和结构特征，地震波(纵波和横波)在经过F时传播速度会__________。
(4)为探测F界面的情况，在下列四地同时进行了地震波的测定，最迟从莫霍界面传来地震波的是(　　)
A．拉萨 B．青岛 C．徐州 D．北京
(5)墨西哥波波卡特佩特火山今年数次喷发，多次喷发中出现炽热的岩浆，这些物质可能来源于(　　)
A．A层 B．B层 C．C层 D．D层
(1)地壳　岩石圈
(2)莫霍界面
(3)加快
(4)A
(5)D
即学即练：
2．火山喷发是地球内力作用的表现形式之一，火山喷发到地表的岩浆主要来自地球的(　　)
A．地壳 B．上地幔
C．下地幔 D．地核
3．火山喷发带来的火山灰可能涉及到的圈层有(　　)
①地壳　②地核　③大气圈　④生物圈
A．①②③ B．①②④
C．①③④ D．②③④
B
C
即学即练：
地球外部圈层之间相互联系、相互制约，形成了人类赖以生存和发展的自然环境。
气
大
圈
生
物
圈
圈
水
石
岩
圈
二、地球的外部圈层结构
1.大气圈
大气圈是由气体和悬浮物组成的复杂系统，主要成分是氮气和氧气。
大气笼罩地球，使得地球温度变化和缓，为生物呼吸提供氧气，风云雨雪等天气现象与人类息息相关。
二、地球的外部圈层结构
2.水圈
水圈是地表和近地表各种形态水体的总称，主体是海洋，还包括河流、湖泊、沼泽、冰川、地下水等。
水是最活跃的因素，在地球表面和物质迁移和能量转换中起着十分重要的作用，是人类和其他生物生存和发展不可或缺的。
问：中国最大的湖泊？
问：中国最大的淡水湖？
问：能被人们日常生活利用的水体有哪些？
二、地球的外部圈层结构
3.生物圈
生物圈是地球表层生物的总称。
生物集中分布于大气圈、水圈和岩石圈的接触带中。
生物从环境中获取物质和能量，同时也在促进太阳能转化、改变大气圈和水圈组成，改造地表形态等方面起着重要作用。
二、地球的外部圈层结构
4.岩石圈
岩石圈是地球内部圈层和外部圈层的过渡区域。
二、地球的外部圈层结构
问：土壤属于哪个圈层？
任选两个圈层，说过他们之间的关系。
例如：
水圈与岩石圈之间是怎样进行物质交换和能量转移的？
下图是地球圈层间的物质交换示意图，图中序号①②③④代表四大圈层，回答1-2题。
1.图中序号依次是（ ）
A. 大气圈、水圈、岩石圈、生物圈
B. 岩石圈、大气圈、生物圈、水圈
C. 水圈、岩石圈、生物圈、大气圈
D. 水圈、生物圈、岩石圈、大气圈
2.“落花不是无情物，化作春泥更护花”，反映的圈层关系是（ ）
A. ①② B. ②③ C. ①③ D. ③④
C
B
