4.4光的折射 课时作业
一．选择题（共10小题）
1．如图所示光路图中，能正确表示岸上的人看到水中小鱼的光路图是（　　）
A． B．
C． D．
【解析】AB、人在岸上看到水中的鱼，是水中鱼反射的光由水中斜射入空气中的人眼，故AB错误；
CD、光由水中斜射入空气中时，折射角应大于入射角，故C错误，D正确。
故选：D。
2．小明在湖边树荫下乘凉，观察到很多光现象，下列说法正确的是（　　）
A．看到湖水中鱼的位置比实际位置浅是因为发生了光的反射
B．湖边路灯杆在岸上的影子是光的直线传播形成的
C．茂密树林下的圆形光斑，是光的折射形成的
D．岸上景物在湖面上的倒影是光的反射形成的实像
【解析】A、看到水中的鱼是由于光从水中斜射入空气中，进入人的眼睛的，是光的折射现象形成的虚像，比鱼实际位置偏高（浅），故A错误。
B、湖边路灯杆在岸上的影子是由于光沿直线传播形成的，故B正确；
C、茂密树林下的圆心光斑是太阳通过树叶间的小空隙所成的像，即小孔成像，是由于光的直线传播形成的，故C错误；
D、岸上景物在湖面上的倒影，属于平面镜成像，是由于光的反射形成的虚像，故D错误。
故选：B。
3．光从某一透明介质斜射入空气中，入射角为35°，折射角可能为（　　）
A．0° B．28° C．35° D．60°
【解析】当光从某种透明介质斜射入空气中时，折射光线远离法线，折射角大于入射角，入射角为35°，则折射角一定大于35°，故ABC错误，D正确。
故选：D。

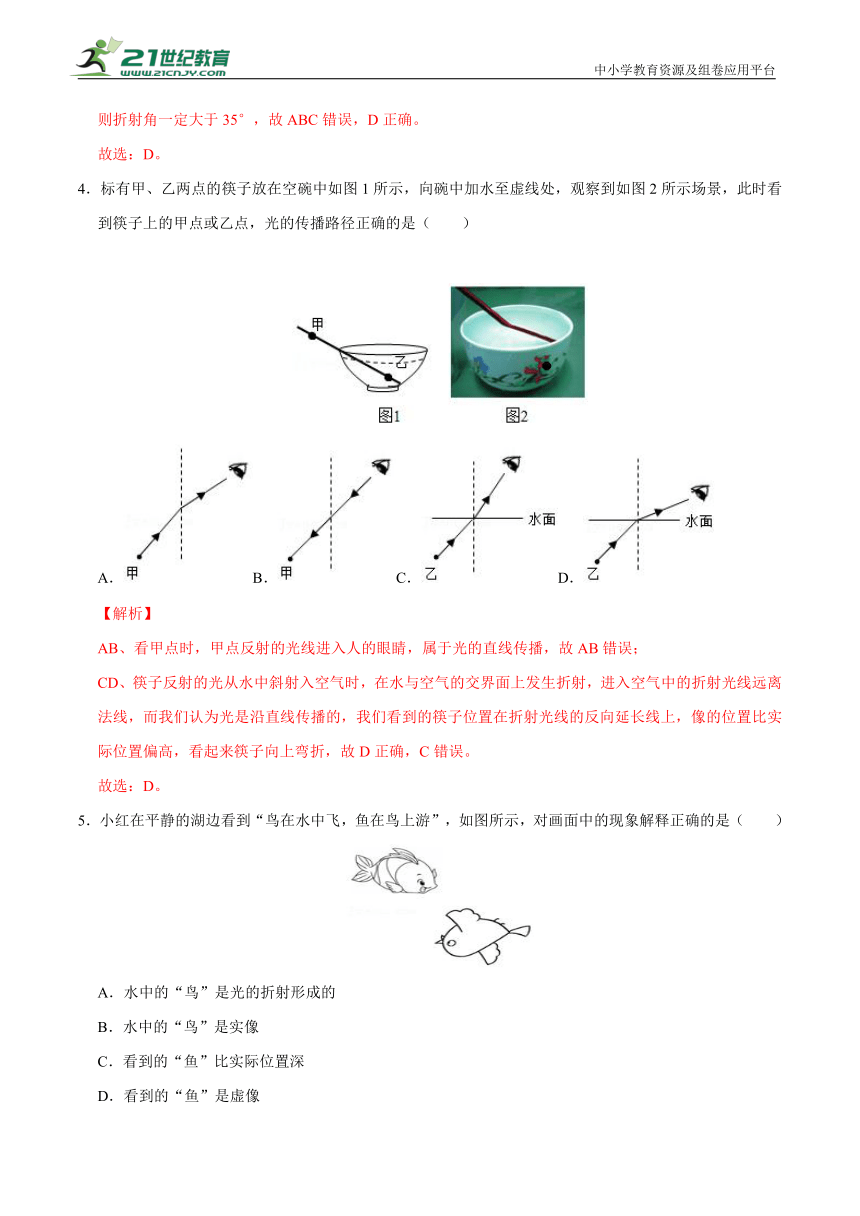

4．标有甲、乙两点的筷子放在空碗中如图1所示，向碗中加水至虚线处，观察到如图2所示场景，此时看到筷子上的甲点或乙点，光的传播路径正确的是（　　）
A．B．C．D．
【解析】
AB、看甲点时，甲点反射的光线进入人的眼睛，属于光的直线传播，故AB错误；
CD、筷子反射的光从水中斜射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线远离法线，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，像的位置比实际位置偏高，看起来筷子向上弯折，故D正确，C错误。
故选：D。
5．小红在平静的湖边看到“鸟在水中飞，鱼在鸟上游”，如图所示，对画面中的现象解释正确的是（　　）
A．水中的“鸟”是光的折射形成的
B．水中的“鸟”是实像
C．看到的“鱼”比实际位置深
D．看到的“鱼”是虚像
【解析】AB、看到水中的“鸟”属于平面镜成像，是由光的反射形成的与物体等大的虚像，故A错误，B错误；
CD、水中的鱼反射的光线斜射入空气中时，发生折射，人逆着折射光线的方向看去，看到水中的鱼比实际位置要浅一些，是鱼的虚像，故C错误，D正确。
故选：D。
6．如图，向右匀速行驶的动车桌面上有杯水，一束光斜射到水面上，保持入射光方向不变，动车减速时（　　）
A．入射角不变，折射角不变
B．入射角变小，折射角变小
C．入射角变大，折射角变大
D．入射角变大，折射角变小
【解析】动车减速，杯中的水具有惯性保持原来的运动状态，故水面会荡向车子的前方，作出变化后的水面的法线，入射光线与法线的夹角即为入射角，比较变化前后的入射角，由下图可观察得入射角变大，根据光的折射规律，则折射角也变大。
故选：C。
7．一束光从空气中斜射向玻璃砖并穿过，其光路如图所示。关于四个角的大小关系正确的是（　　）
A．α1＞γ1 B．α2＞γ2 C．α1＝α2 D．γ1＝γ2
【解析】
A、光线从空气中斜射入玻璃砖中，折射角小于入射角，则α1＞γ1，故A正确；
B、光线从玻璃砖中斜射入空气中，折射角大于入射角，则α2＜γ2，故B错误；
CD、因两条法线是平行的，则由几何知识可知γ1＝α2，所以α1＞α2，γ1＜γ2，故CD错误。
故选：A。
8．如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（　　）
A．入射角为60°，界面右侧是空气
B．折射角为45°，界面左侧是玻璃
C．入射角为30°，界面左侧是空气
D．折射角为45°，界面右侧是玻璃
【解析】已知CD是界面，过入射点作出法线，则由图可知，∠AOC＝60°，则∠BOD＝60°，所以入射角为90°﹣60°＝30°而∠COE＝45°，则折射角为90°﹣45°＝45°；
因折射角大于入射角，所以CD的右边是空气，左边是玻璃，故B正确，ACD错误。
故选：B。
9．如图所示一条光线由空气射到半圆玻璃砖表面的圆心处，玻璃砖的半圆表面上镀有银反射面，则图中几个光路图中，正确、完整表示光线行进过程的是（　　）
A．B．C．D．
【解析】光线在圆心处发生折射和反射，由反射定律知，反射光线在法线右侧的空气中，且反射角等于入射角；由折射规律知，进入玻璃的折射光线在法线右侧的玻璃中，由于光是圆心处折射的，折射光线垂直于射到镀有银反射面切线，所以再次发生反射，且原路返回到圆心O；
返回到圆心O的光线再次发生反射和折射，反射光线在法线左侧的玻璃中，且又将被镀银反射面原路返回到O点，最后从O点折射后与射向O点时发生反射的反射光线重合。
故ABC错误，D正确。
故选：D。
10．如图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将（　　）
A．仍在原来位置 B．先向左移动再向右移动
C．向右移动 D．向左移动
【解析】当容器内加水时，由光的折射规律可知，光线将发生折射现象，折射光线靠近法线，即向下偏折，也就是在容器底的光斑向左移动，如下图，当水加满后，光斑就停止移动；
故选：D。
二、填空题
11.雨过天晴，小明陪同妈妈在湖边散步，只见水中的鱼儿在“云”里欢畅地游动，天上的一条彩虹也倒影在水面上，非常美丽，实际上他们看到的鱼儿是光的 形成的虚像，水中的彩虹是光的 形成的虚像.（以上两空均填“反射”或“折射”）
【答案】折射；反射
【解析】①从鱼发出的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了，所以小明看到的鱼儿是光的折射形成的虚像；
②彩虹在天上，所以水中的彩虹是在水中形成的像，即平面镜成像，故看到水中的彩虹是由光的反射形成的与物体等大的虚像.
12.如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射，其中反射光线是________，反射角是________度，折射角是________度。
【答案】OF 30 45
【解析】[1][2][3]根据图像
根据反射角等于入射角都等于30°，可知CD为法线，AB为界面，而折射光线和入射光线分别位于法线两侧，则OG一定为折射光线，EO为入射光线，OF为反射光线，折射角为45°。
13.2018年10月27日早晨，有网友在某市区拍摄到一组如图所示的“双太阳”照片，引起很多人围观。根据我们所学的光学知识，可以知道“双太阳”实际是光的_____现象而形成的_____像。
【答案】折射 虚
【解析】[1][2]光在不均匀的大气中传播时，会发生折射现象，“双太阳”实际是光的折射现象而形成的虚像。
14.室内游泳池上方离水面6m处有一盏灯，小明从池边看到该灯在水中的倒影正好贴在池底上，则池中水的实际深度应_____6m（选填“＞”、“＝”或“＜”）.
【答案】＞
【解析】由于水面是平面镜，灯离水面6m，水中灯的像离水面也是6m；
而人看到的池底是折射形成的虚像，比真实的池底偏高，由题意可知池底的像离水面6m，所以池底离水面的距离大于6m.
15.在北碚区新建成的十几个社区游园中，同学们看到：①水中的鱼；②中午树荫下的亮斑；③岸边树木花草在水中的“倒影”；④自己在阳光下的影子；⑤水底的奇石；⑥潭清疑水浅。上述现象中，属于光的直线传播的是______；属于光的反射现象的是______；属于光的折射现象的是______。
【答案】②④ ③ ①⑤⑥
【解析】[1]②中午树荫下的亮斑；④自己在阳光下的影子；是光的直线传播形成的；
[2]③岸边树木花草在水中的“倒影”是光的反射形成的；
[3]①水中的鱼；⑤水底的奇石；⑥潭清疑水浅；是光由水中斜射入空气中时，发生折射，导致看到的物体变高，如水中的鱼，水底都变高，这是折射现象；
所以属于光的直线传播现象的是②④；属于光的反射现象的是：③；属于光的折射现象的是①⑤⑥；
三、实验题
16.某同学在做探究光的折射规律实验，图是光从空气射入水中时的光路。实验中发现，折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。通过实验还得到如下数据：
入射角α 0° 15° 30° 45° 60°
反射角β 0° 15° 30° 45° 60°
折射角γ 0° 11° 22.1° 35.4° 40.9°
分析表中数据，可得出结论：
(1)光从空气斜射到水面时，将同时发生_________和_________现象；
(2)光从空气斜射到水面时，折射角随入射角的变化关系是：折射角随入射角的增大而_________，且折射角_________（填大于、等于或小于）入射角。光从空气垂直射到水面时，折射角等于零；
(3)该同学根据上述实验中的发现和结论②，总结出了光的折射规律。请你对该同学通过上述探究实验得出光的折射规律的过程作出评价。该过程是否存在不足？答：_______（填是或否）；请简要说明理由： ______________。
【答案】折射 反射 增大 小于 是 不具有普遍性，还应做光在空气和其他透明介质之间的折射实验
【解析】(1)[1][2]光从空气斜射到水面时，将同时发生反射和折射现象。
(2)[3][4]由表中数据可知，光从空气斜射到水面时，随入射角的不断增大，折射角也随之增大，且折射角小于入射角。
(3)[5][6]评价：存在不足，探究过程不完整，还应该做其他多种透明介质之间的折射实验，这样得出的结论将更具有普遍性。
四、作图题
17.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图；
【答案】
【解析】(1)先画出光线垂直射入水中，此时光线方向不变.(2)接着画光在平面镜上的反射：先画法线，然后反射光线和入射光线分居法线的两侧，反射角等于入射角.(3)最后画光从水中射入空气中：先画法线，然后入射光线和折射光线分居法线的两侧，且折射角大于入射角.
如下图所示：
18.如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心O处，请你大致画出由空气进入玻璃砖时发生折射现象的光路图（作图时需标出法线）。
【答案】
【解析】当光从空气中斜射入玻璃时会发生折射现象，折射光线向法线方向偏转，折射角小于入射角，沿折射光线方向继续画出通过玻璃砖的折射光线，如图所示：
