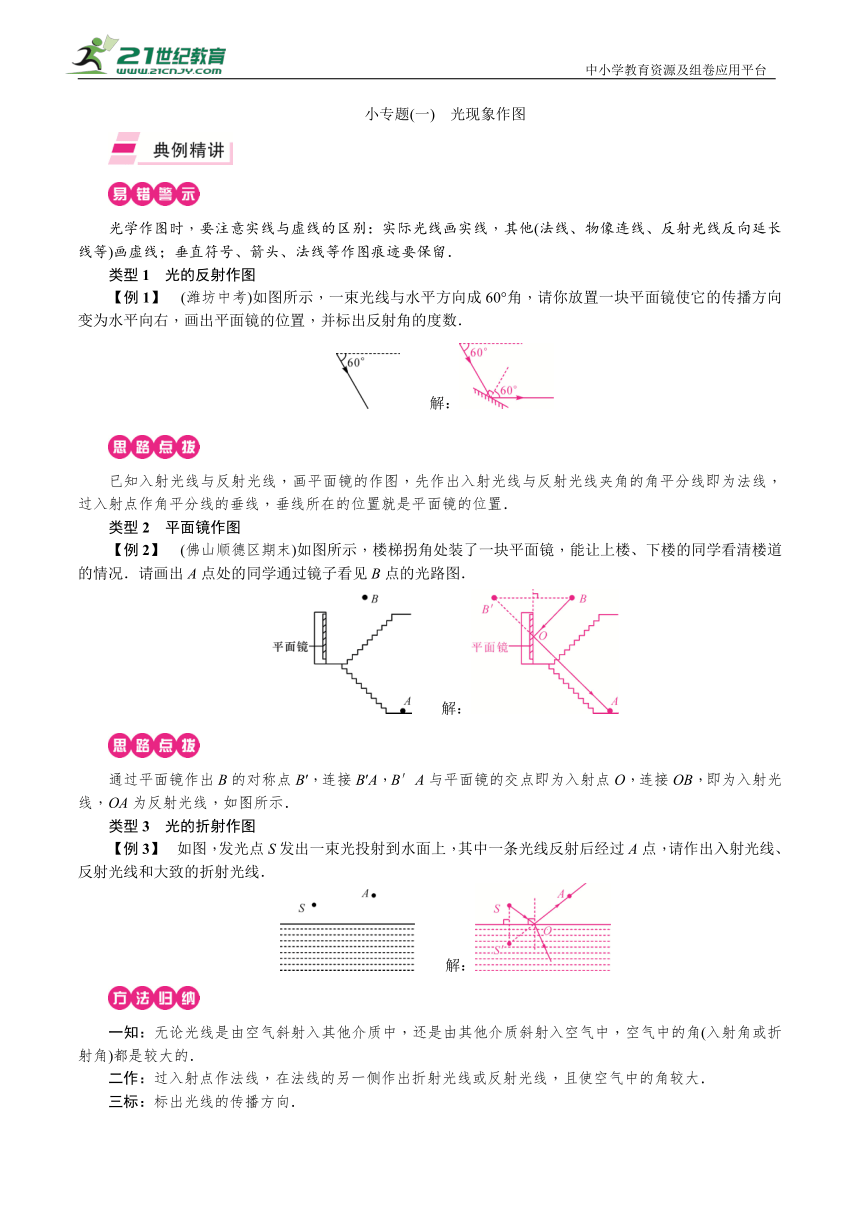

小专题(一)　光现象作图
光学作图时，要注意实线与虚线的区别：实际光线画实线，其他(法线、物像连线、反射光线反向延长线等)画虚线；垂直符号、箭头、法线等作图痕迹要保留．
类型1　光的反射作图
【例1】　(潍坊中考)如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数．
　　解：
已知入射光线与反射光线，画平面镜的作图，先作出入射光线与反射光线夹角的角平分线即为法线，过入射点作角平分线的垂线，垂线所在的位置就是平面镜的位置．
类型2　平面镜作图
【例2】　(佛山顺德区期末)如图所示，楼梯拐角处装了一块平面镜，能让上楼、下楼的同学看清楼道的情况．请画出A点处的同学通过镜子看见B点的光路图．
　　解：
通过平面镜作出B的对称点B′，连接B′A，B′A与平面镜的交点即为入射点O，连接OB，即为入射光线，OA为反射光线，如图所示．
类型3　光的折射作图
【例3】　如图，发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线．
　　解：
一知：无论光线是由空气斜射入其他介质中，还是由其他介质斜射入空气中，空气中的角(入射角或折射角)都是较大的．
二作：过入射点作法线，在法线的另一侧作出折射光线或反射光线，且使空气中的角较大．
三标：标出光线的传播方向．
1．(佛山南海区期末)如图所示，入射光线AO与平面镜的夹角为50°，请在图中画出入射光线AO的反射光线，并标出反射角的度数．
　　解：
2．(深圳福田区期末)如图所示，有一束光线从空气射入玻璃，在分界MN处发生反射和折射，请画出反射光线和大致的折射光线．
　　解：
3．(青岛中考)自行车尾灯的反光原理如图所示．请完成反射光路，并标出反射角度数．
　　解：
4．(深圳宝安区期末)如图所示，A、B是点光源S发出的光经过平面镜M反射后的两条反射光线，请在图中标出点光源S的位置，并完成反射光路图(保留作图痕迹)．
　　解：
5．(安徽中考)一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分．请在图中画出AB通过水面反射所成的像A′B′.
　解：
6．如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA经平面镜反射后的光路图．
　解：
7．(广州花都区期末)如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．
　　解：
8．(成都中考)如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向．
　　解：
9．(鞍山中考)图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射后过C点的光线．
　解：　
10．(惠州惠阳区期中)将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进后射出水面的光路图．
　解：
11．(广州中考)如图，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A.
(1)画出反射光线及对应的入射光线；
(2)画出该入射光线进入水中的大致折射光线；
(3)点A在水中的像到点A的距离为__30.0__cm.
解：　
12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．
eq \a\vs4\al(,,)　 　解：eq \a\vs4\al()
