第五章 透镜及其应用
综合专题提升十

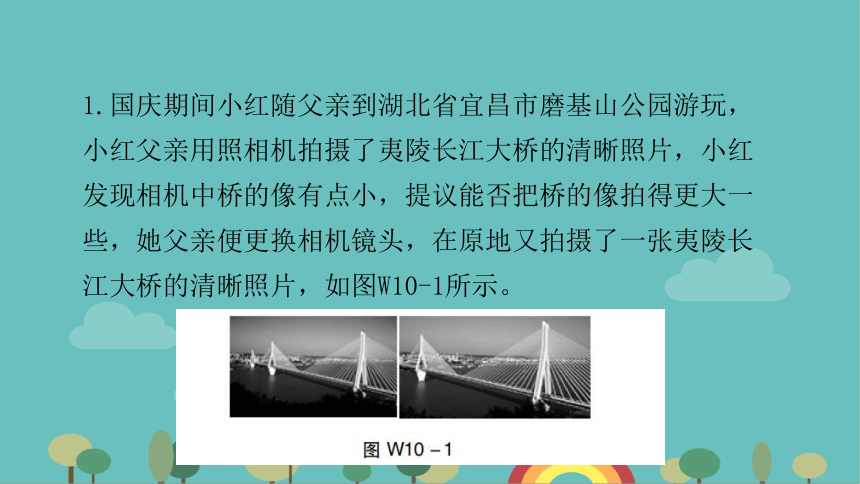

1.国庆期间小红随父亲到湖北省宜昌市磨基山公园游玩，小红父亲用照相机拍摄了夷陵长江大桥的清晰照片，小红发现相机中桥的像有点小，提议能否把桥的像拍得更大一些，她父亲便更换相机镜头，在原地又拍摄了一张夷陵长江大桥的清晰照片，如图W10-1所示。

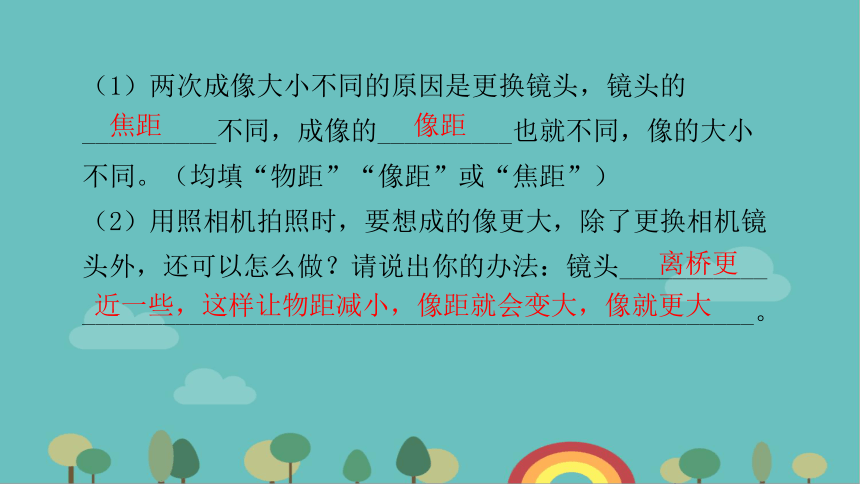

（1）两次成像大小不同的原因是更换镜头，镜头的__________不同，成像的__________也就不同，像的大小不同。（均填“物距”“像距”或“焦距”）
（2）用照相机拍照时，要想成的像更大，除了更换相机镜头外，还可以怎么做？请说出你的办法：镜头___________
__________________________________________________。
焦距
像距
离桥更
近一些，这样让物距减小，像距就会变大，像就更大
2. 阅读下列短文，回答问题。

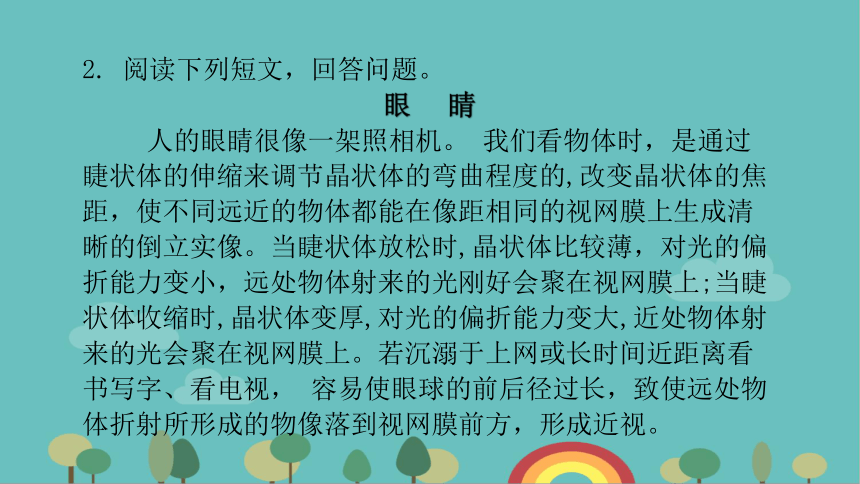

眼 睛
人的眼睛很像一架照相机。 我们看物体时，是通过睫状体的伸缩来调节晶状体的弯曲程度的,改变晶状体的焦距，使不同远近的物体都能在像距相同的视网膜上生成清晰的倒立实像。当睫状体放松时,晶状体比较薄，对光的偏折能力变小，远处物体射来的光刚好会聚在视网膜上;当睫状体收缩时,晶状体变厚,对光的偏折能力变大,近处物体射来的光会聚在视网膜上。若沉溺于上网或长时间近距离看书写字、看电视， 容易使眼球的前后径过长，致使远处物体折射所形成的物像落到视网膜前方，形成近视。

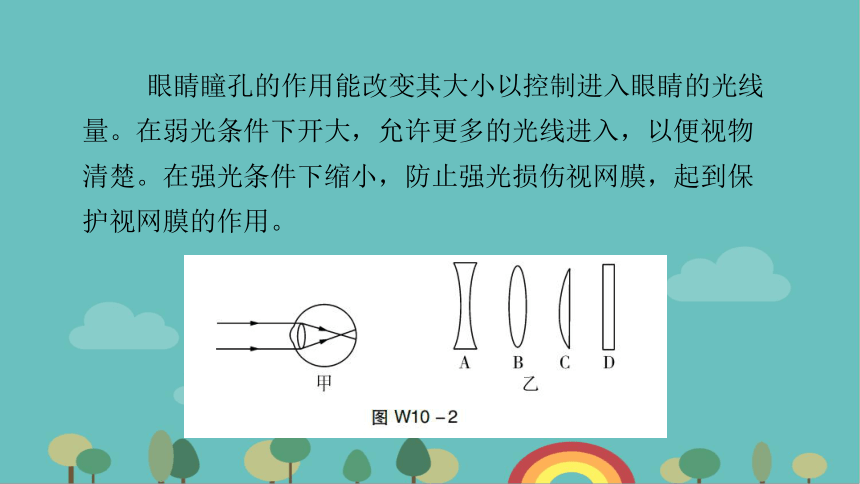

眼睛瞳孔的作用能改变其大小以控制进入眼睛的光线量。在弱光条件下开大，允许更多的光线进入，以便视物清楚。在强光条件下缩小，防止强光损伤视网膜，起到保护视网膜的作用。

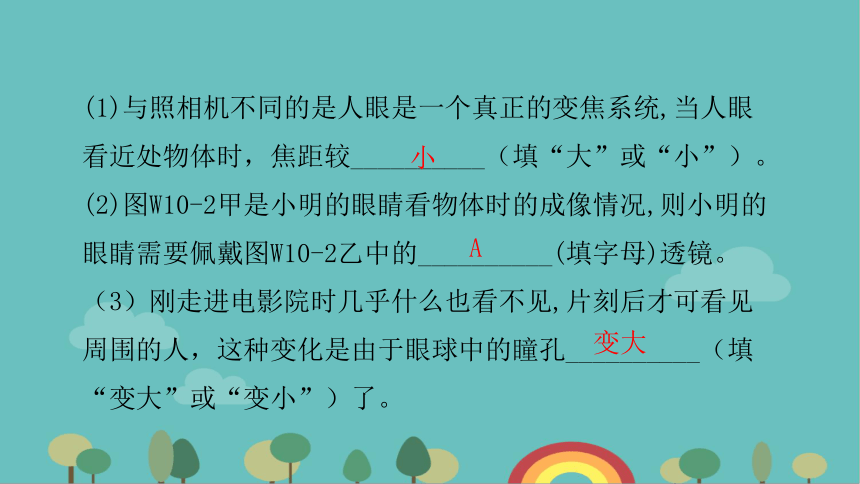

(1)与照相机不同的是人眼是一个真正的变焦系统,当人眼看近处物体时，焦距较__________（填“大”或“小”）。
(2)图W10-2甲是小明的眼睛看物体时的成像情况,则小明的眼睛需要佩戴图W10-2乙中的__________(填字母)透镜。
（3）刚走进电影院时几乎什么也看不见,片刻后才可看见周围的人，这种变化是由于眼球中的瞳孔__________（填“变大”或“变小”）了。
小
A
变大
3.阅读下列短文，回答问题。

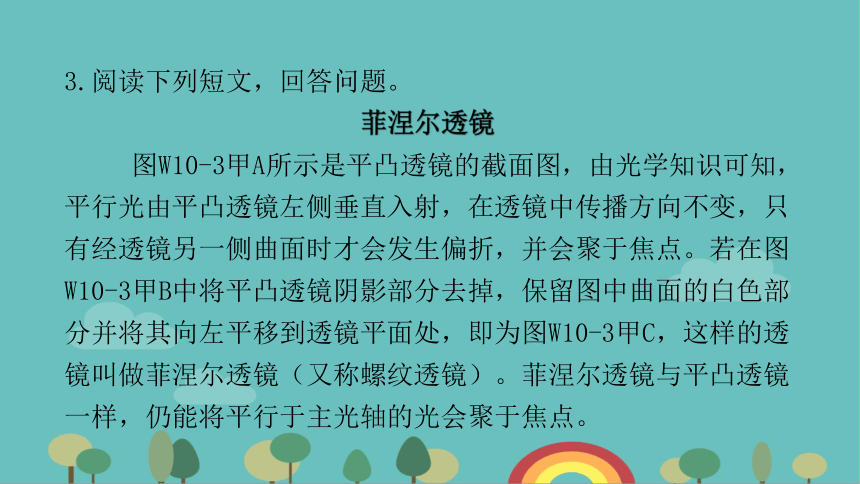

菲涅尔透镜
图W10-3甲A所示是平凸透镜的截面图，由光学知识可知，平行光由平凸透镜左侧垂直入射，在透镜中传播方向不变，只有经透镜另一侧曲面时才会发生偏折，并会聚于焦点。若在图W10-3甲B中将平凸透镜阴影部分去掉，保留图中曲面的白色部分并将其向左平移到透镜平面处，即为图W10-3甲C，这样的透镜叫做菲涅尔透镜（又称螺纹透镜）。菲涅尔透镜与平凸透镜一样，仍能将平行于主光轴的光会聚于焦点。
与平凸透镜相比，光在菲涅尔透镜中传播时减少了在透镜中直线传播的部分，只保留透镜发生折射的曲面，因此，在节省透镜材料的同时也减少了光在透镜中传播的光能损失。菲涅尔透镜有着广泛的应用，图W10-3乙所示为手机闪光灯上用到的菲涅尔透镜，从上方俯视，它由数个同心圆的玻璃组成。大型菲涅尔透镜是聚光太阳能系统中重要的光学部件之一，它能提高单位面积上获得的光能，当透镜非螺纹面垂直面向太阳光时，光线聚焦在电池片上，将会汇聚更多的能量，需要的电池面积变小，大大节约了成本。
（1）当平行光由平凸透镜平的一面垂直入射，在_____________________________时才会发生偏折。
（2）菲涅尔透镜与平凸透镜的工作原理是__________（填“相同”或“不同”）的。
经透镜另一侧曲面
相同
（3）如图W10-4所示，F、OO′分别是菲涅尔透镜的焦点和主光轴，请画出入射光线经过菲涅尔透镜后光路。
如答图W10-1所示。
（4）下列关于菲涅尔透镜的说法，正确的是__________（填字母）。
A．因为制作工艺简单，制造成本低，所以手机的闪光灯部分大多数使用菲涅尔透镜
B．与相同直径的平凸透镜相比，要损失更多的光能
C．与相同直径的平凸透镜相比，所用材料更少
C
（5）菲涅尔透镜的一个面为平面，另一个面为锯齿状的螺纹面，将菲涅尔透镜放置在阳光下从而将光集中在太阳能板上，为保证较好的聚光效果，下列放置方法最合理的是__________（填字母）。
A
