(共17张PPT)
质谱仪与回旋加速器

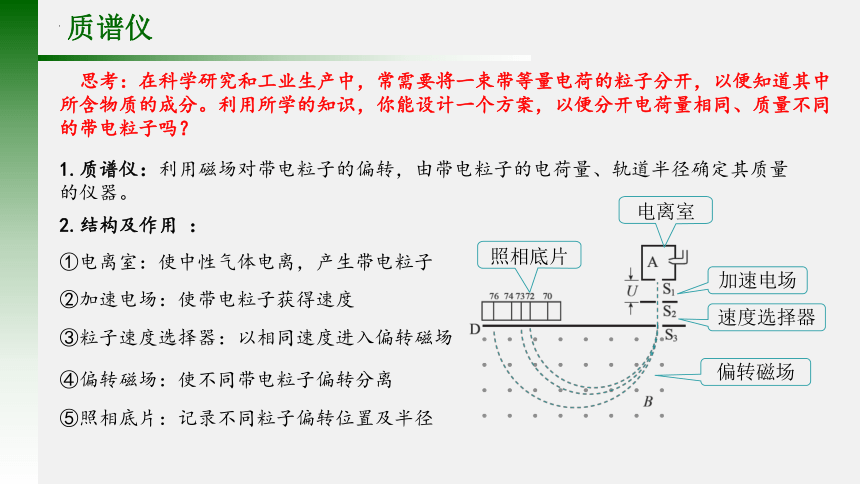

质谱仪
1.质谱仪：利用磁场对带电粒子的偏转，由带电粒子的电荷量、轨道半径确定其质量的仪器。
2.结构及作用 ：
①电离室：使中性气体电离，产生带电粒子
②加速电场：使带电粒子获得速度
③粒子速度选择器：以相同速度进入偏转磁场
④偏转磁场：使不同带电粒子偏转分离
⑤照相底片：记录不同粒子偏转位置及半径
电离室
加速电场
偏转磁场
照相底片
速度选择器
思考：在科学研究和工业生产中，常需要将一束带等量电荷的粒子分开，以便知道其中所含物质的成分。利用所学的知识，你能设计一个方案，以便分开电荷量相同、质量不同的带电粒子吗？
质谱仪
原理图
加速电场
速度选择器
3.原理：
经加速电场获得速度：
经速度选择器时速度为：
在偏转磁场中：
4.作用：
①可测粒子的质量及比荷
②与已知粒子半径对比可发现未知的元素和同位素
由于粒子的荷质比不同，则做圆周运动的半径也不同，因此打到不同的位置。
由粒子质量公式可知，如果带电粒子的电荷量相同，质量有微小差别，就会打在照相底片上的不同位置，出现一系列的谱线，不同质量对应着不同的谱线，叫作质谱线。

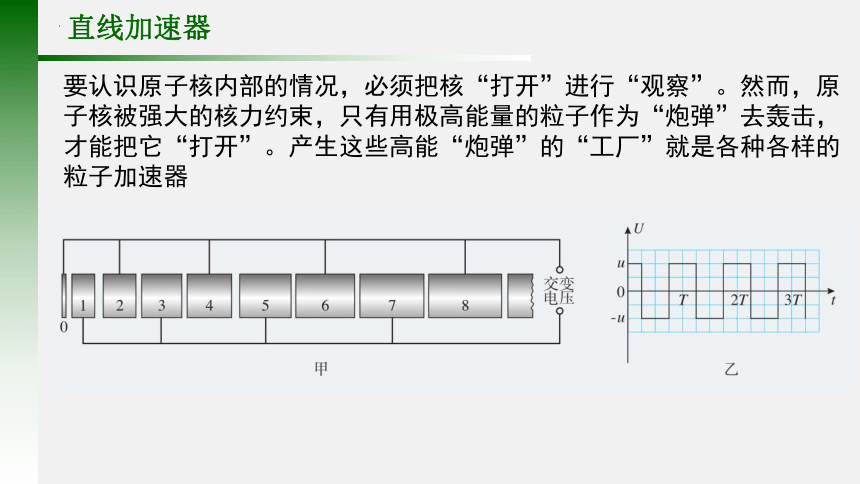

直线加速器
要认识原子核内部的情况，必须把核“打开”进行“观察”。然而，原子核被强大的核力约束，只有用极高能量的粒子作为“炮弹”去轰击，才能把它“打开”。产生这些高能“炮弹”的“工厂”就是各种各样的粒子加速器

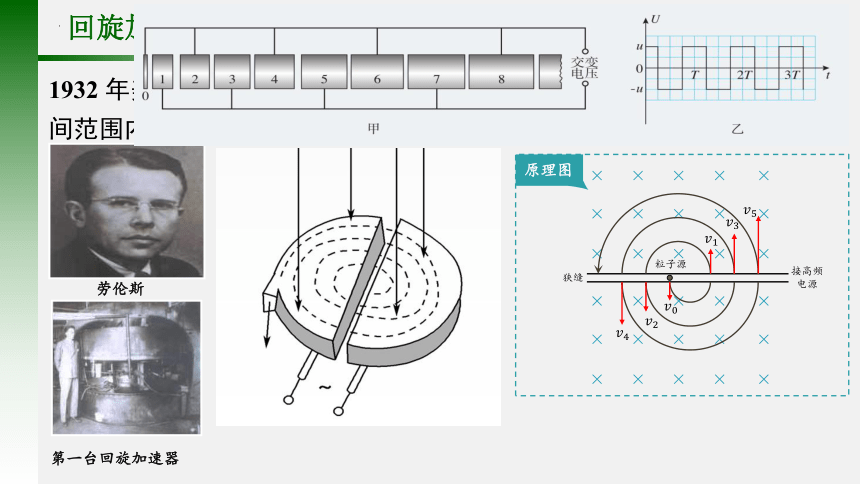

回旋加速器
1932 年美国物理学家劳伦斯发明了回旋加速器，实现了在较小的空间范围内对带电粒子进行多级加速。
劳伦斯
第一台回旋加速器
原理图
接高频
电源
狭缝
原理图
粒子源
挑战练习

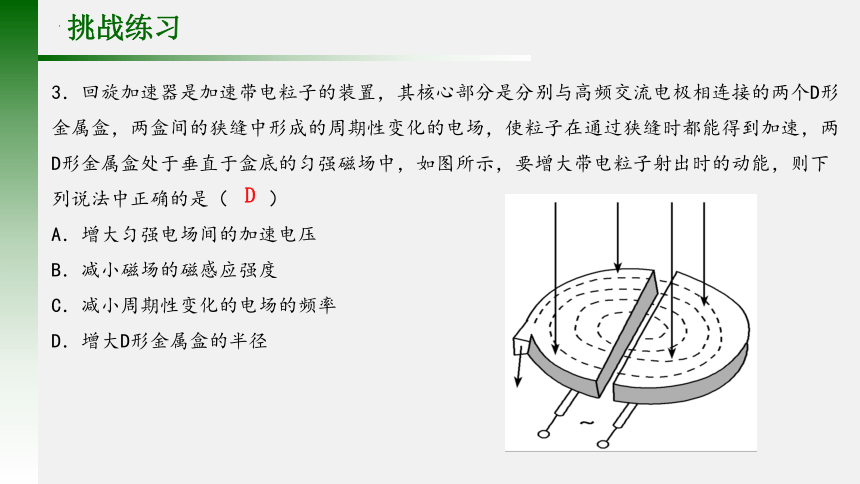

3．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是（ ）
A．增大匀强电场间的加速电压
B．减小磁场的磁感应强度
C．减小周期性变化的电场的频率
D．增大D形金属盒的半径
D
挑战练习

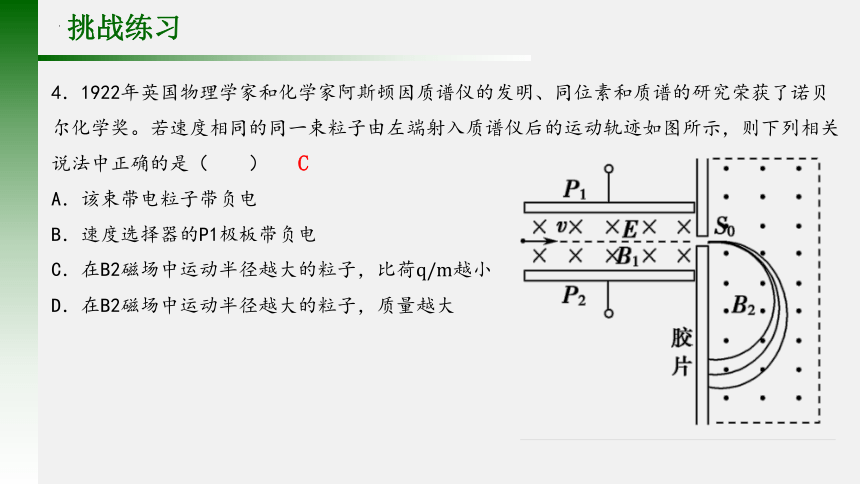

4．1922年英国物理学家和化学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。若速度相同的同一束粒子由左端射入质谱仪后的运动轨迹如图所示，则下列相关说法中正确的是（ ）
A．该束带电粒子带负电
B．速度选择器的P1极板带负电
C．在B2磁场中运动半径越大的粒子，比荷越小
D．在B2磁场中运动半径越大的粒子，质量越大
C
挑战练习
5．如图所示，回旋加速器D形盒的半径为R，用来加速质量为m，电量为q的质子，质子每次经过电场区时，都恰好在电压为U时被加速，且电场可视为匀强电场，使质子由静止加速到能量为E后，由A孔射出。下列说法正确的是（ ）
A．D形盒半径R、磁感应强度B不变，若加速电压U越高，
质子的能量E将越大
B．磁感应强度B不变，若加速电压U不变，D形盒半径R越大，
质子的能量E将越大
C．D形盒半径R、磁感应强度B不变，若加速电压U越高，
质子在加速器中的运动时间将越长
D．D形盒半径R、磁感应强度B不变，若加速电压U越高，
质子在加速器中的运动时间将越短
BD
电偏转和磁偏转的对比
匀强电场中偏转 匀强磁场中偏转
偏转条件 垂直电场线进入匀强电场 (不计重力) 垂直磁感线进入匀强磁场
(不计重力)
受力情况 电场力F＝Eq 大小、方向都不变 洛伦兹力F洛＝qvB的大小不变，
方向随v的方向的改变而改变
运动类型 类平抛运动 匀速圆周运动或其一部分
运动轨迹 抛物线 圆或圆的一部分
运动轨迹图
求解方法处理 偏移y和偏转角φ要通过类平抛运动的规律求解 偏转y和偏转角φ要结合圆的几何关系通过对圆周运动的讨论求解
动能变化 动能增大 动能不变
电偏转和磁偏转的对比
带电粒子在复合场中的运动实例—1.电磁流量计
(1)结构：如图所示，圆形导管直径为d，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)在洛伦兹力的作用下横向偏转，a、b间出现电势差，形成电场．
(2)原理：当自由电荷所受的电场力和洛伦兹力平衡时，a、b间的电势差就保持稳定，即：
所以
因此液体流量
带电粒子在复合场中的运动实例—2.霍尔效应
(1)定义：在匀强磁场中放置一个矩形截面的载流导体，当磁场方向与电流方向垂直时，导体在与磁场、电流方向都垂直的方向上出现了电势差，这种现象称为霍尔效应，所产生的电势差称为霍尔电势差（霍尔电压），其原理如图所示．
实验表明，当磁场不太强时，电势差U、电流I和B的关系为
式中的比例系数k称为霍尔系数．
(2)电势高低的判断：如图，金属导体中的电流I向右时，根据左手定则可得，金属中的自由电子受到的洛伦兹力方向向上，电子在上表面聚集，因此下表面A′的电势高。
(3)霍尔电压的推导：导体中的自由电荷(电子)在洛伦兹力作用下偏转，A、A′间出现电势差，当自由电荷所受静电力和洛伦兹力平衡时，A、A′间的电势差(U)就保持稳定
I＝nqvS，S＝hd 联立得
式中的比例系数 称为霍尔系数．
挑战练习
1、如图所示是质谱仪的示意图。已知速度选择器中的磁场B1=0.40T，电场E=1.00×105N/C；偏转分离器中的匀强磁场B2=0.50T。现有带一个基元电荷电量的两种铜离子，在感光底片上得到两个感光点A1、A2，测得SA1=0.658m，SA2=0.679m。求两种铜离子的质量数。（已知e=1.60×10-19C，mp=1.67×10-27kg）
挑战练习
挑战练习
2、回旋加速器是用来加速带电粒子使它获得很大动能的仪器，其核心部分是两个D形金属盒，两盒分别和一高频交流电源两极相连，以便在盒间的窄缝中形成匀强电场，使粒子每次穿过窄缝都得到加速，两盒放在匀强磁场中，磁场方向垂直于盒底面，粒子源置于盒的圆心附近，若粒子源射出的粒子电荷量为q，质量为m，粒子最大回旋半径为Rm，其运动轨迹如图所示，问：
U
t
-U
(1)盒中有无电场？
(2)粒子在盒内做何种运动？
(3)所加交流电频率应是多大，粒子
角速度为多大？
(4)粒子离开加速器时速度是多大，最大动能为多少？
(5)设两D形盒间电场的电势差为U，求加速到上述能量所需的时间．
(不计粒子在电场中运动的时间)
挑战练习
挑战练习
