18.2 电功率

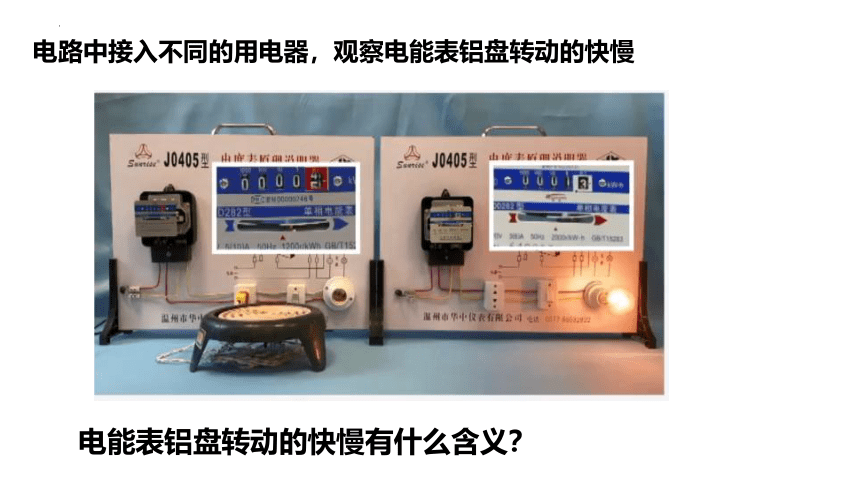

电路中接入不同的用电器，观察电能表铝盘转动的快慢
电能表铝盘转动的快慢有什么含义？
电能表铝盘转动的快慢不同
相同时间内，铝盘转过的圈数不同
用电器消耗电能的快慢不同
电流做功的快慢不同
功率
电
1

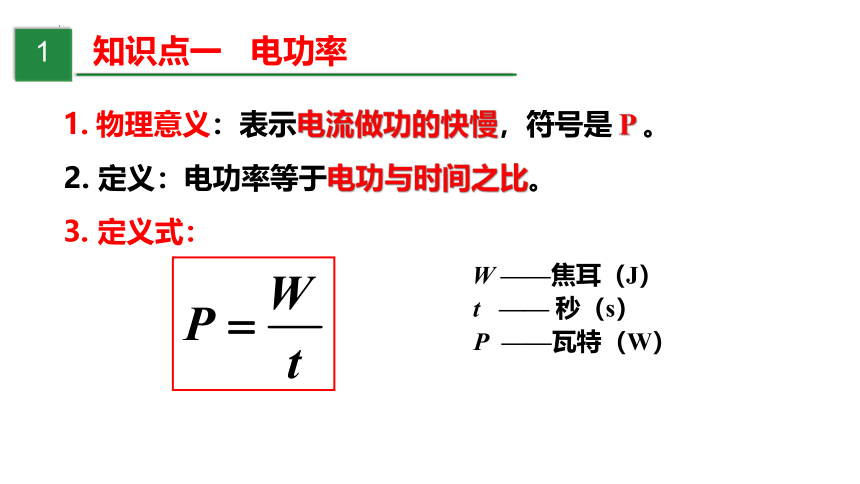

知识点一 电功率
1. 物理意义：表示电流做功的快慢，符号是 P 。
2. 定义：电功率等于电功与时间之比。
3. 定义式：
W ——焦耳（J）
t —— 秒（s）
P ——瓦特（W）

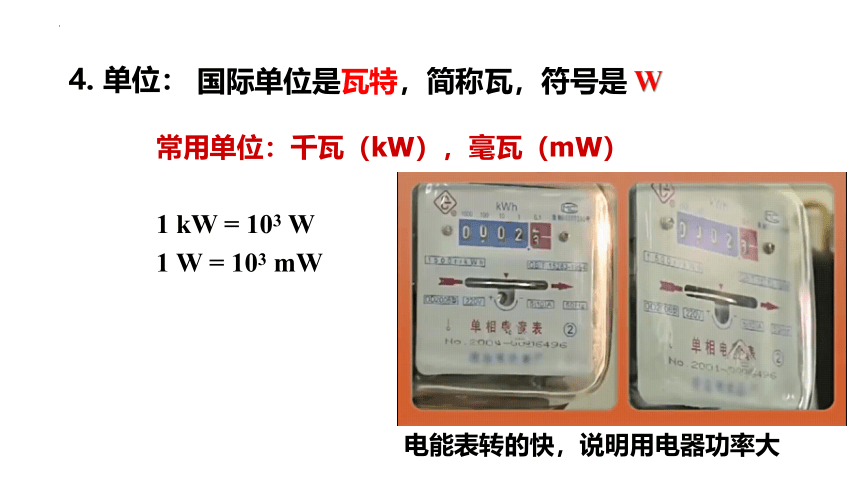

4. 单位：
国际单位是瓦特，简称瓦，符号是 W
常用单位：千瓦（kW），毫瓦（mW）
1 kW = 103 W
1 W = 103 mW
电能表转的快，说明用电器功率大

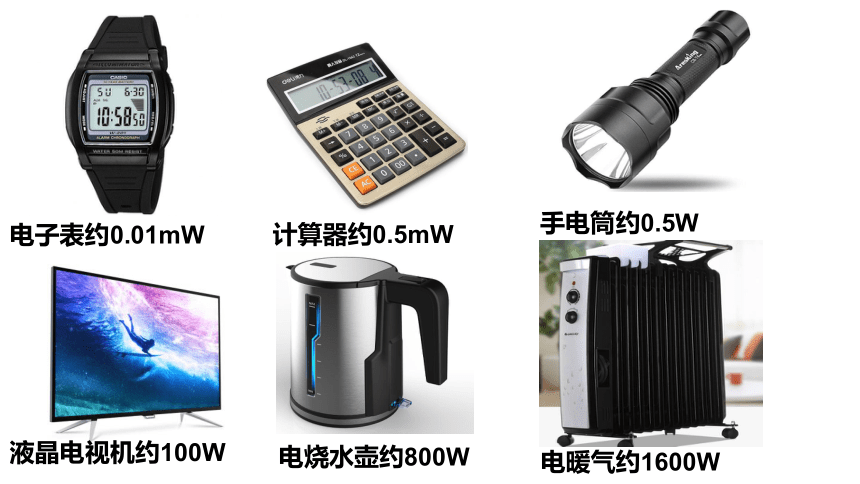

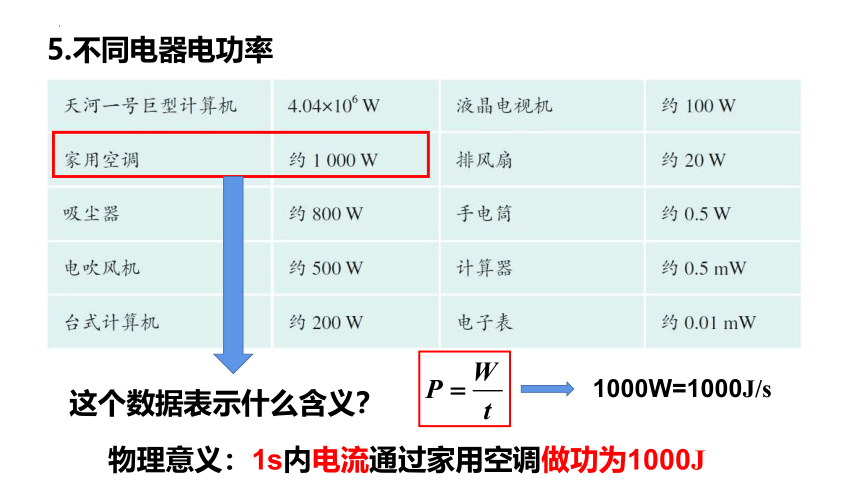

5.不同电器电功率
这个数据表示什么含义？
1000W=1000J/s
物理意义：1s内电流通过家用空调做功为1000J
计算器约0.5mW
电子表约0.01mW
手电筒约0.5W
液晶电视机约100W
电烧水壶约800W
电暖气约1600W

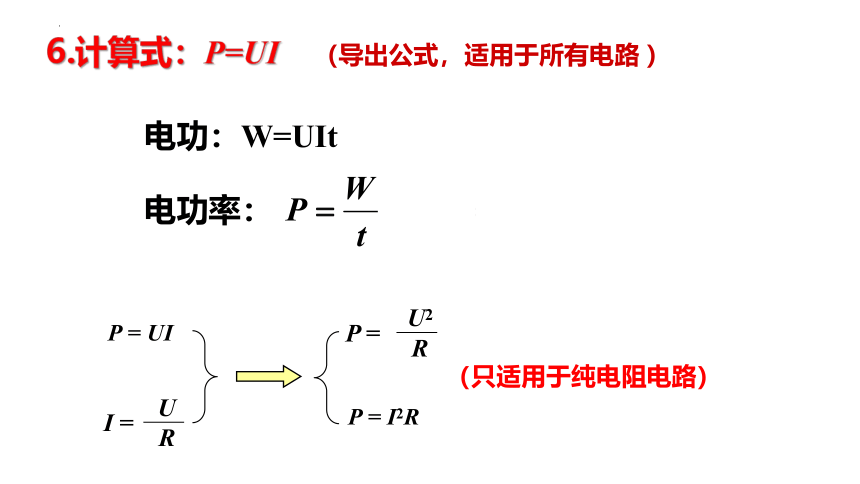

电功：W=UIt
电功率：
6.计算式：P=UI
（导出公式，适用于所有电路 ）
P = UI
P = I2R
I =
U
R
P =
U2
R
（只适用于纯电阻电路）

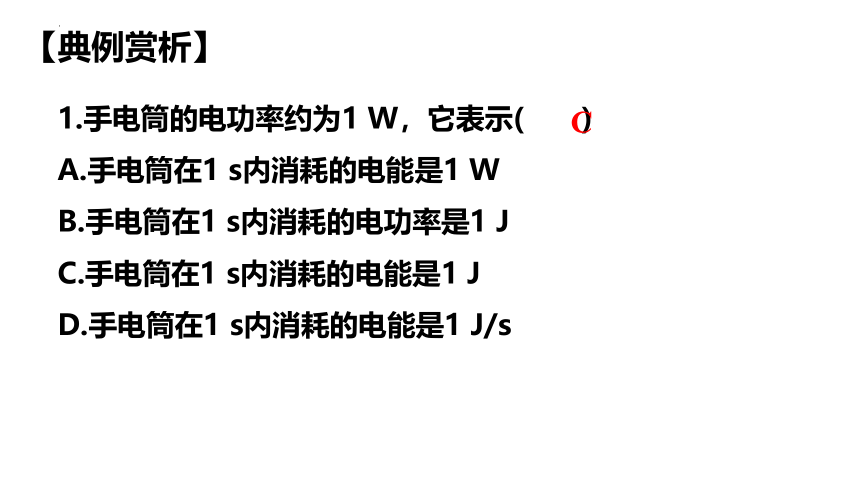

【典例赏析】
1.手电筒的电功率约为1 W，它表示(　　)
A.手电筒在1 s内消耗的电能是1 W
B.手电筒在1 s内消耗的电功率是1 J
C.手电筒在1 s内消耗的电能是1 J
D.手电筒在1 s内消耗的电能是1 J/s
C

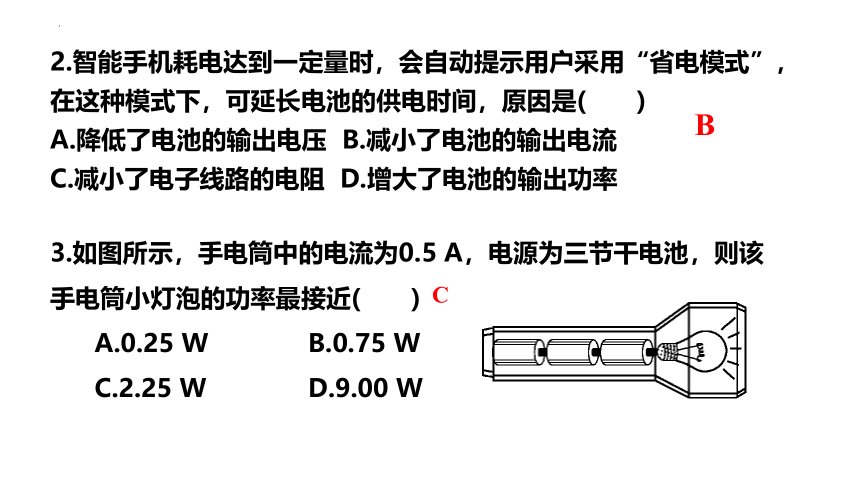

2.智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是(　　)
A.降低了电池的输出电压 B.减小了电池的输出电流
C.减小了电子线路的电阻 D.增大了电池的输出功率
B
3.如图所示，手电筒中的电流为0.5 A，电源为三节干电池，则该手电筒小灯泡的功率最接近(　　)
A.0.25 W　　　 B.0.75 W
C.2.25 W　　　 D.9.00 W
C

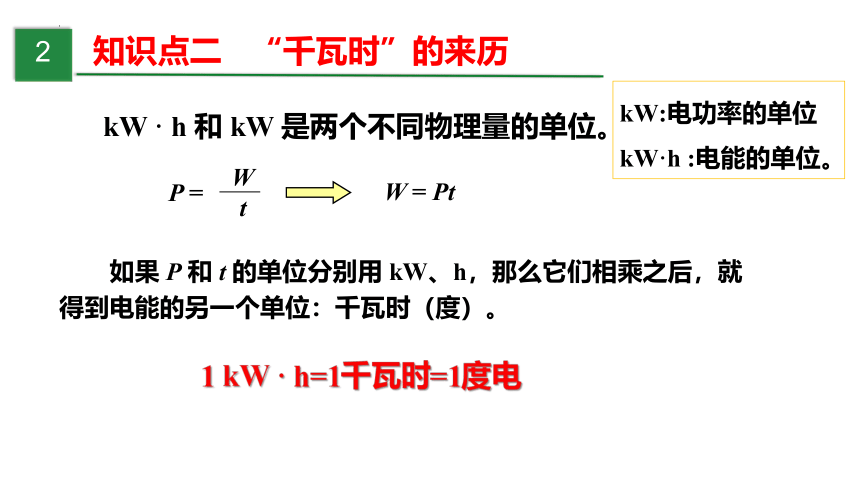

　　kW · h 和 kW 是两个不同物理量的单位。
　　如果 P 和 t 的单位分别用 kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
2
知识点二 “千瓦时”的来历
W = Pt
P =
W
t
kW:电功率的单位
kW·h :电能的单位。

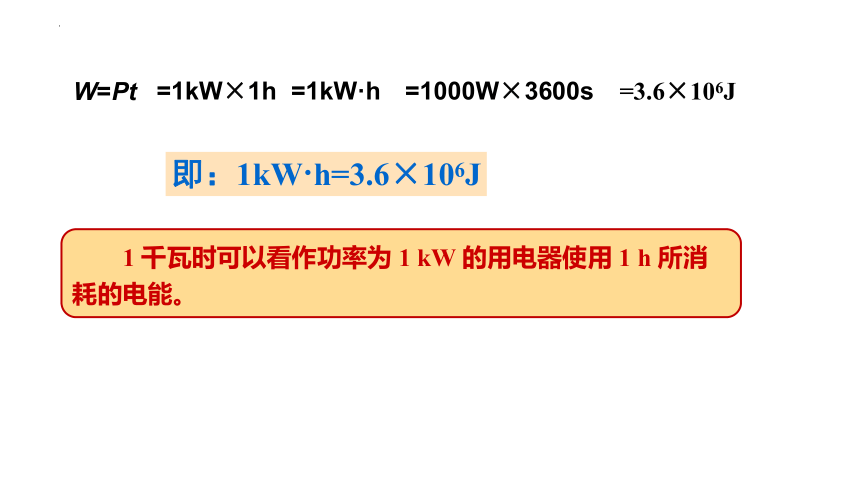

1 kW · h=1千瓦时=1度电
=1kW×1h
=1kW·h
=1000W×3600s
=3.6×106J
即：1kW h=3.6×106J
W=Pt
　　1 千瓦时可以看作功率为 1 kW 的用电器使用 1 h 所消耗的电能。
　例：某电视机的电功率是 150 W，每天使用 3 h，一个月用电多少千瓦时 （按 30 天计算）
解：P = 150 W = 0.15 kW
　　t = 3 h×30 = 90 h
　　一个月内消耗的电能是
　　W = Pt = 0.15 kW×90 h = 13.5 kW · h
答：一个月用电 13.5 kW · h。
　 一位电视记者在讲到某工厂上半年共节约电5 000 kW · h 的时候，手举一只理发用电吹风机说：“我这只电吹风是 500 瓦的，也就是 0.5 千瓦，这个工厂节省的电力可以开动 10 000 个这样的电吹风”。这位记者错在哪里
　　这位记者的说法混淆了电能和电功率概念。
想一想
将录音机和接触调压器相连，接入家庭电路中，转动调压器的圆盘，改变录音机两端的工作电压，仔细听从录音机里发出声音的变化。
现象：录音机的工作电压过低时，播放出来的声音严重失真。
3
知识点三 额定电压和额定功率
额定电压220V：用电器正常工作时电压为220V
额定功率2600W：用电器在额定电压下的功率为2600W
思考：同一个用电器，在不同电压下，功率相同吗？总等于额定功率吗？
将一个额定电压为220V，额定功率为55W的灯泡与调压器相连，利用调压器改变灯泡两端电压分别为220V，100V，250V
观察：
1.灯泡亮度的变化
2.电能表铝盘转速的变化
灯的工作电压 灯的亮度比较 电能表铝盘转速的比较
220V
250V
正常发光
一定
100V
U实＝U额，P实＝P额
发光暗淡
U实＜U额，P实＜P额
变慢
发光强烈
变快
U实＞U额，P实＞P额
1.在不同的电压下，同一个用电器的实际功率不同；
2.用电器的实际电功率随实际电压的改变而改变；
3.灯泡的亮度由实际电功率决定，实际电功率越大，灯泡越亮。
U实＝U额，则P实＝P额，用电器正常工作；
U实＜U额，则P实＜P额，用电器不能正常工作；
U实＞U额，则P实＞P额，用电器容易损坏。
特别注意：用电器的额定功率只有一个，而实际功率有很多个。
4
知识点四 应用电功率解决问题
例1：如图所示电路中，电源两端电压保持不变，电阻R2的阻值为10Ω，当开关S闭合后，电压表的示数为2V，电流表的示数为0.4A。电阻R1的电功率P1=________；电阻R2的电功率P2=_______；电路中的总功率P总=________。
R2=10Ω
U
R1
U1=2V
U2
I=0.4A
P1=？
P2=？
P总=？
R2=10Ω
U
R1
U1=2V
U2
I=0.4A
P1=？
P2=？
P总=？
（1）P1=U1I=2V×0.4A=0.8W
（2）U2=IR2=0.4A×10Ω=4V
P2=U2I=4V×0.4A=1.6W
（3）U=U1+U2=2V+4V=6V
P总=UI=6V×0.4A=2.4W
P总=P1+P2
R2
U
R1
U1
U2
I
P总 = UI = (U1+U2)I = U1I+U2I = P1+P2
两个电阻串联时
n个电阻串联时
R2
U
R1
U1
U2
I
…
…
Rn
Un
P总 = UI = (U1+U2+…+Un )I = U1 I+U2 I+…+ Un I= P1+P2+…+Pn
例2：某家用电暖器简化电路图如图所示，当闭合开关S、S1时，电路的电功率P1为880W，当闭合开关S、S1和S2时，干路中的电流为10A，闭合开关S、S1时电路中的电流I1=_____；闭合开关S、S2时，R2的电功率P2=______；S、S1和S2都闭合时，电路中的总功率P总=_______。
闭合S、S1时
U1=220V
P1=880W
R1
I1=？
闭合S、S1和S2时
闭合S、S2时
U1=220V
P2=？
R2
I2
R1
R2
U1=220V
I=10A
P总=？
闭合S、S1时
U=220V
P1=880W
R1
I1=？
闭合S、S1和S2时
闭合S、S2时
U=220V
P2=？
R2
I2
R1
R2
U=220V
I=10A
P总=？
（1）I1= = =4A
P1
U1
880W
220V
（2）I2 = I-I1 = 10A-4A = 6A
c
P2= UI2 = 220V×6A = 1320W
（3）P= UI = 220V×10A = 2200W
P=P1+P2
R1
R2
两个电阻并联时，
I2
I1
I
U
P总 = UI = U(I1+I2) = UI1+UI2 = P1+P2
n个电阻并联时，
P总 = UI = U(I1+I2+…+In) = UI1+UI2+…+UIn = P1+P2+…+Pn
无论串联还是并联，总电功率等于各用电器的电功率之和。
P总=P1+P2+…+Pn
课 堂 小 结
1．甲、乙两用电器电功率之比为1∶2，通电时间之比为3∶4，则消耗电能之比为（ ）
A．1∶2　　 B．3∶8　　
C．3∶4　　 D．2∶3
2 ．下列关于电功率的说法中正确的是（ ）
A ．电流做功越多，电功率越大
B ．电功率越大，电流做功越快
C ．电流做功时间越短，电功率越大
D ．电流做同样的功，用的时间越长，电功率越大
B
B
解：
正常工作电流
3.一盏标有“220V 100W”字样的电灯，它的电阻是多大？正常工作时通过灯丝的电流是多少？将它接到110V的电路中，它的实际电功率是多大？（不考虑温度对电阻的影响）
