4.3光的折射课件 2022-2023学年沪科版八年级全一册物理(共28张PPT)

(共28张PPT)

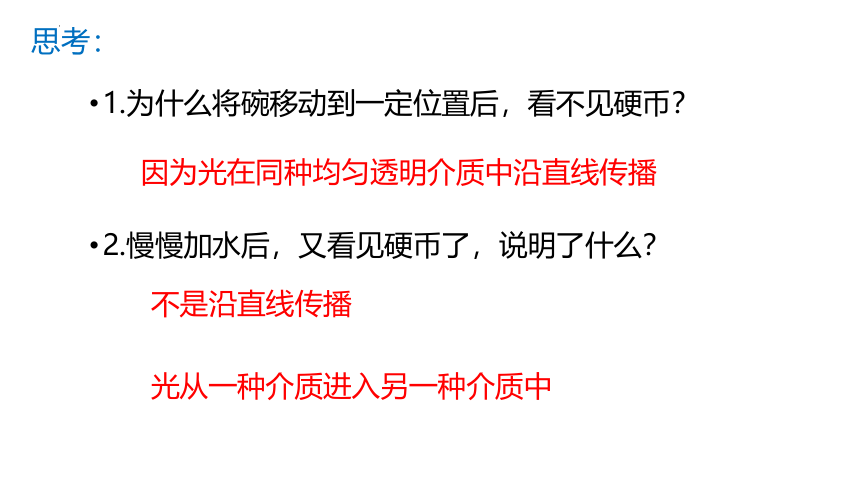

思考：
1.为什么将碗移动到一定位置后，看不见硬币？
因为光在同种均匀透明介质中沿直线传播
2.慢慢加水后，又看见硬币了，说明了什么？
不是沿直线传播
光从一种介质进入另一种介质中
第四章 多彩的光
第三节 光的折射

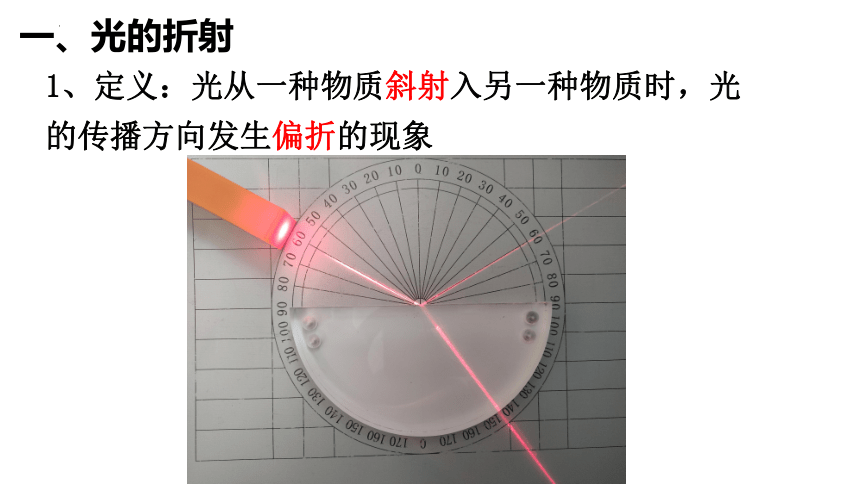

1、定义：光从一种物质斜射入另一种物质时，光的传播方向发生偏折的现象
一、光的折射
O
A
B
入射角
入射光线AO
折射光线OB
折射角
空气
玻璃
入射点
2、光的折射相关概念
法线
界面
反射光线
反射角
光 反射 时，
反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；
反射角等于入射角。
折射
折射
折射
折射
？
？
？
（三线共面）
（两线分居）
（两角相等）

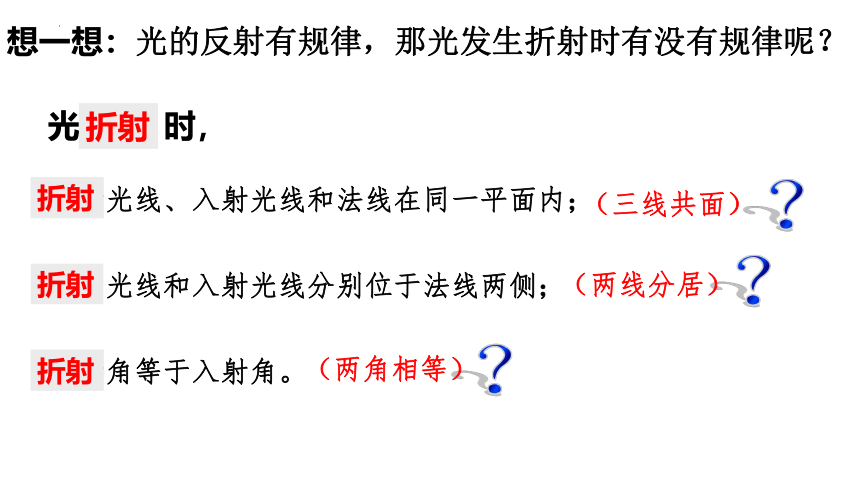

想一想：光的反射有规律，那光发生折射时有没有规律呢？
设计实验
需要哪些器材？
1.激光笔：作为光源；
2.可折转的光屏
3.有水的水槽或玻璃砖等不同的介质。
(1)显示光路；(2)探究折射光线、入射光线和法线是否在同一平面；
4.量角器
实验一：观察折射光线、入射光线、法线的位置关系
思考：刚才的实验操作中观察到了什么现象？
通过现象能得出什么结论？
结论：折射光线、入射光线和法线在同一平面内
现象：偏转后的光屏上没有出现折射光线
结论：折射光线、入射光线分居法线两侧
思考：为了得到折射时的普遍规律，该怎么做？
换用其他的介质，进行多次实验

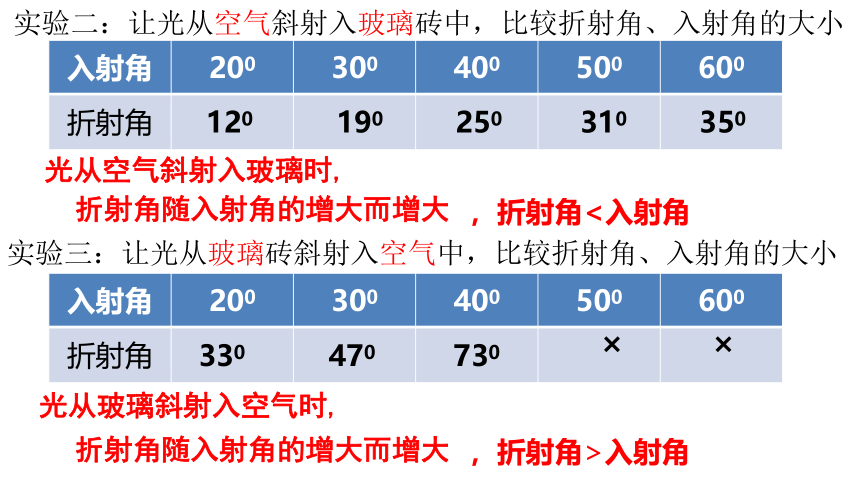

实验二：让光从空气斜射入玻璃砖中，比较折射角、入射角的大小
入射角 200 300 400 500 600
折射角
，折射角<入射角
光从空气斜射入玻璃时,
折射角随入射角的增大而增大
实验三：让光从玻璃砖斜射入空气中，比较折射角、入射角的大小
入射角 200 300 400 500 600
折射角
光从玻璃斜射入空气时,
折射角随入射角的增大而增大
，折射角>入射角
120 190 250 310 350
330 470 730 × ×
二、光的折射规律：
折射光线、入射光线和法线在同一平面内
折射光线和入射光线位于法线两侧
空气中“角”大
折射角随入射角的增大而增大，随入射角的减小而减小
注意：
当光从空气斜射入水或玻璃中时，折射角小于入射角
当光从水或玻璃斜射入空气中时，折射角大于入射角
光折射时，光路是可逆的
光垂直射向界面时，传播方向不变
思考1：如果光不斜射入，而是垂直射入，是否会发生偏折呢？
思考2：折射现象中光路是否可逆呢？
入射角
折射角
空气
玻璃
当光从水或玻璃斜射入空气中时
思考3：在实验中出现了折射光线消失的情况，你认为是什么原因呢？
折射角大于入射角
全反射现象
1、请大致画出图中的折射光。
玻璃
空气
三、光的折射规律作图
a
b
c
2、已知入射光a的折射光线是c,请大致画出光线b的折射光线。
空气
水
例3、一束光线跟水平面成45度角的方向从空气斜射入水中,发生了反射和折射现象,则反射光线与折射光线的夹角( )
A .等于90O B.小于90O C.大于90O D.无法确定.
C.
变式1：一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角，反射光线与折射光线的夹角为83°，则反射角的大小为______，折射角的大小为______。
60°
37°
变式2：如图所示，是光在空气和玻璃两种介质中传播的路线，其中_______是入射光线，_______是反射光线，______是折射光线，反射角为_____，折射角为_____，光进入玻璃后偏折角度的大小是______．法线是 。
法线的 边是空气。
BO
OA
OC
60°
35°
25°
NN'
左
水
空气
四、生活中的折射现象
1、看不见的硬币
人眼看到的是由光的折射形成的“变高”的虚像
（加水后能看见了）
水
空气
2、水中筷子弯折
人眼看到的是由光的折射形成“变高”的虚像
（向上折）
P
P′
3、从水中看岸上物体
总结：
人眼看到的是光的折射形成的“变高”的虚像
变高
折射光线的反向延长线交于虚像点
A
B
C
例、人眼在C点看到B点鱼的像在A点，请作出人看到鱼的光路
水
空气
有经验的渔民如何用渔叉叉鱼？
海市蜃楼是怎么形成的？
光经过不均匀的大气时发生折射，形成的虚像。
例1、下列现象属于光的折射的是（　　）
A．日食的形成
B．小孔成像
C．从侧旁观察圆形鱼缸中的鱼
D．水中映出岸边树木的侧影
巩固练习
例2.在湖边看平静湖水中的“鱼在云中游”，则（ ）
A.鱼是光的反射形成的虚像，云是光的折射形成的虚像
B.鱼是光的折射形成的虚像，云是光的反射形成的虚像
C.鱼和云都是光的反射形成的虚像
D.鱼和云都是光的折射形成的虚像
例4.作出从玻璃射出的光路图
玻璃
三棱镜
例5.将一平面镜斜放在装有水的水槽中，有一束光线射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。
水
S
S′
离地球越近，空气密度越大，光速越小，
入射角大于折射角。
如果没有大气，日出会延迟，日落会提前
