3.2 常用电器(电路的连接方式)

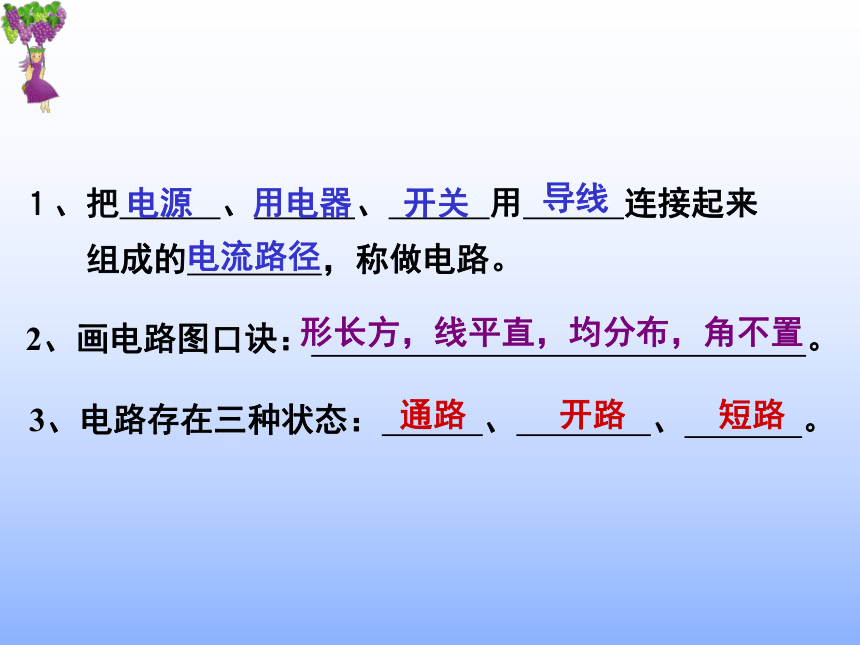

课件50张PPT。第二节 常用电器电路的连接方式１、把　　　、　　　、　　　用　　　连接起来
组成的　　　　，称做电路。

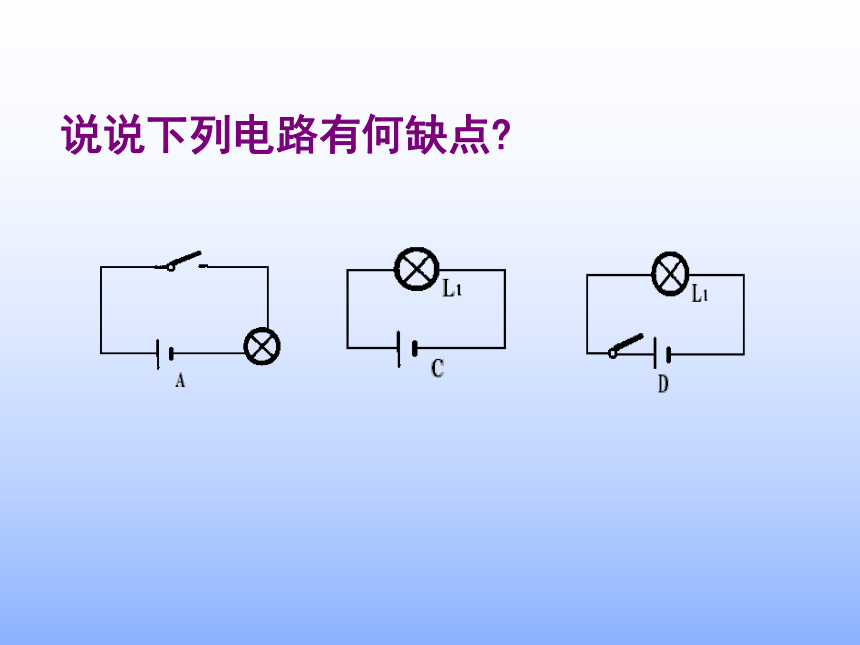

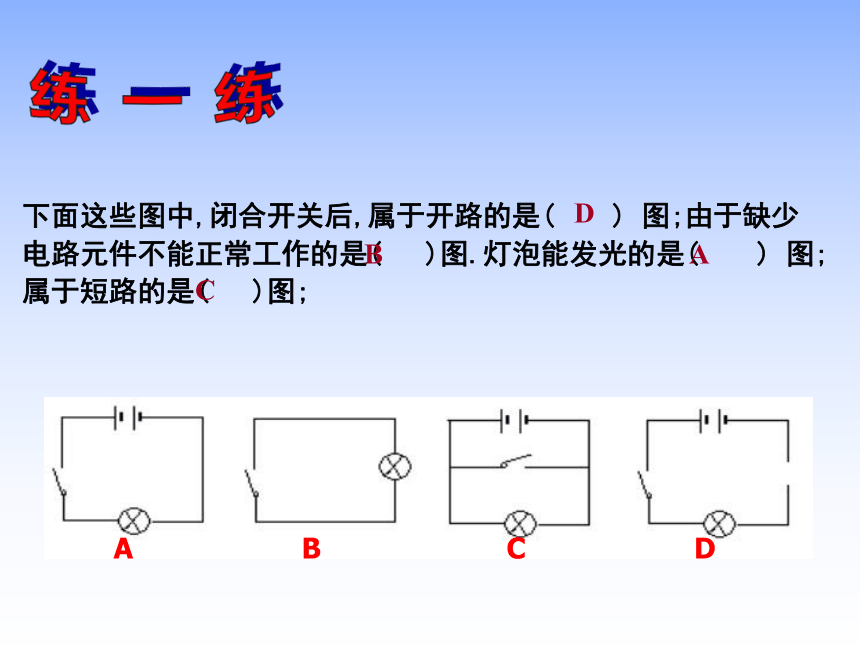

电源 　 用电器 开关导线电流路径3、电路存在三种状态：　　　、　　　　、　　 　。通路　　 开路　　 短路2、画电路图口诀：　 　 　　　　　　　。形长方，线平直，均分布，角不置说说下列电路有何缺点?练一练下面这些图中,闭合开关后,属于开路的是( ) 图;由于缺少电路元件不能正常工作的是( )图.灯泡能发光的是( ) 图;属于短路的是( )图;

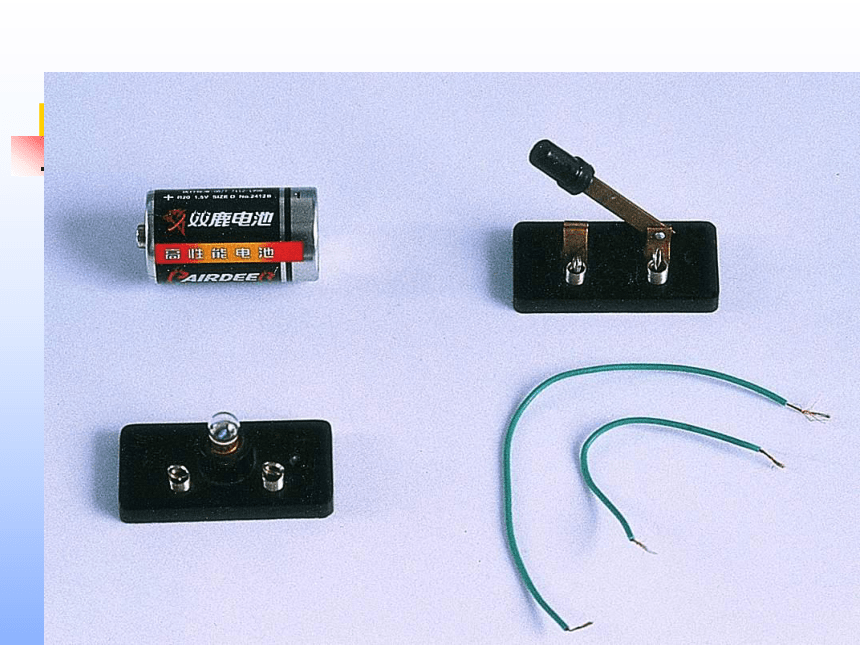

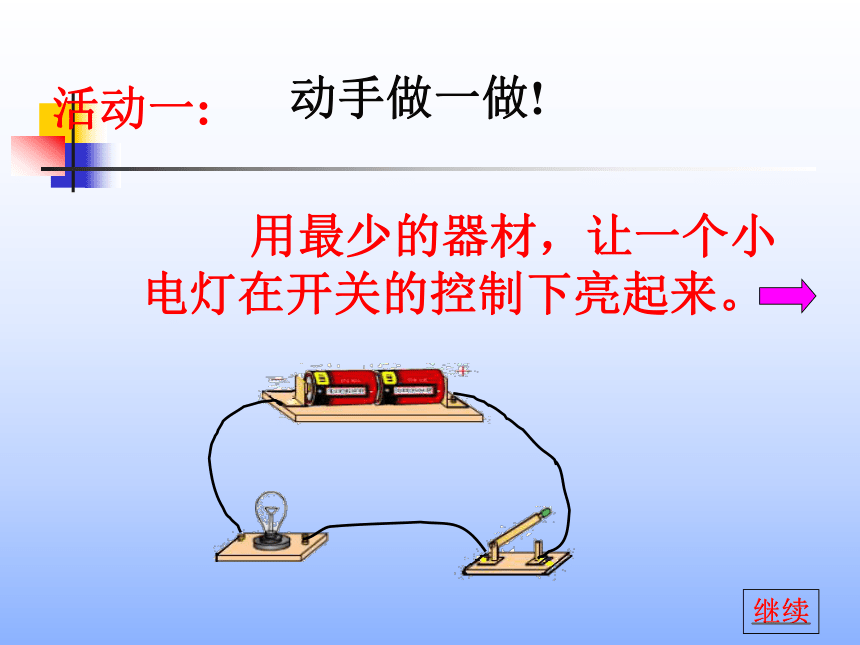

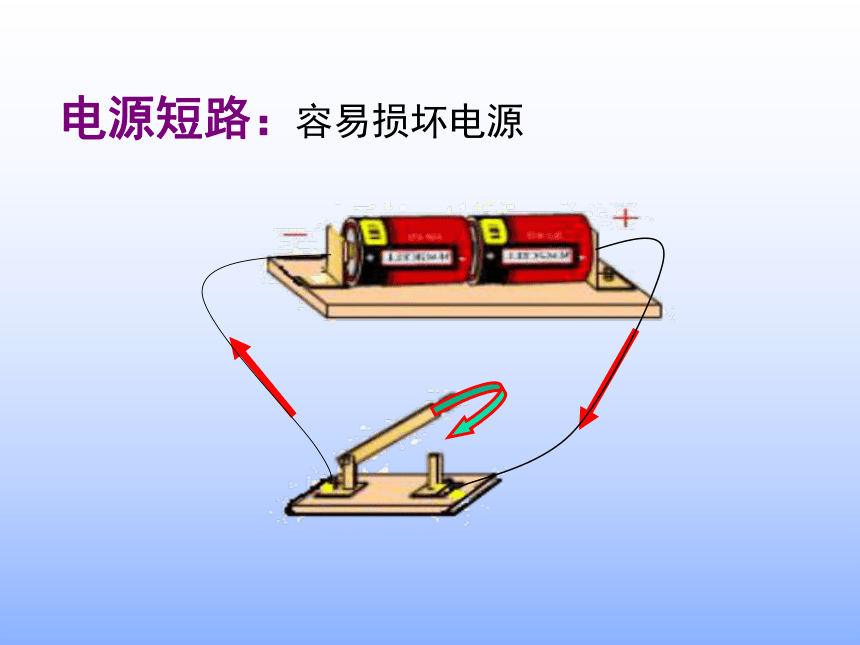

ADCBA B C D电源短路：容易损坏电源 用最少的器材，让一个小电灯在开关的控制下亮起来。活动一:动手做一做!继续

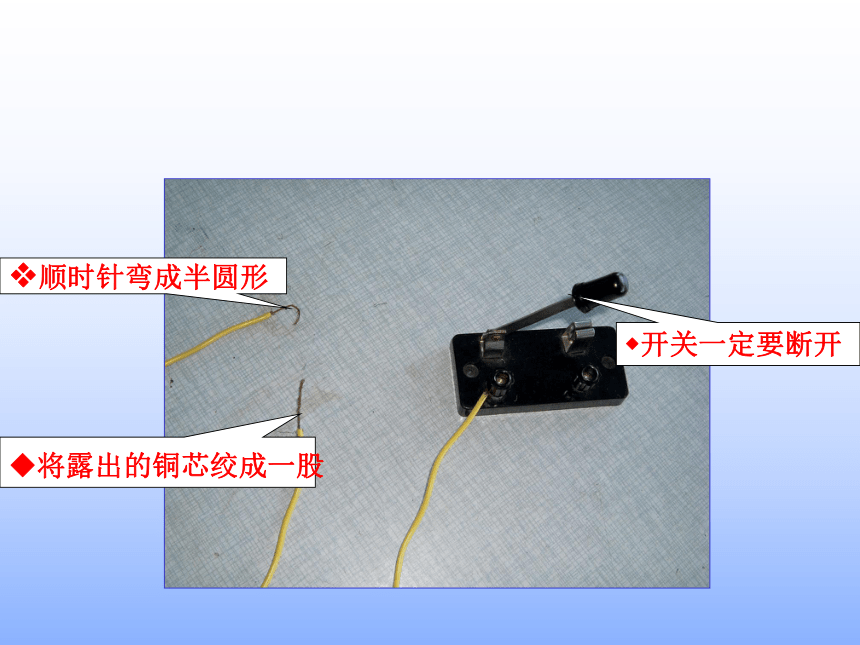

?顺时针弯成半圆形
?将露出的铜芯绞成一股?开关一定要断开

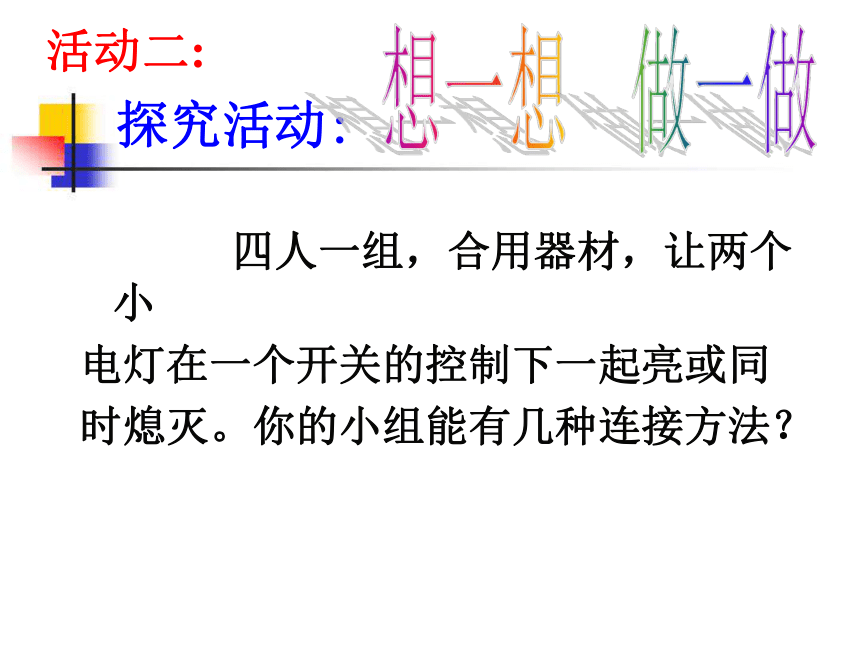

探究活动: 四人一组，合用器材，让两个小
电灯在一个开关的控制下一起亮或同

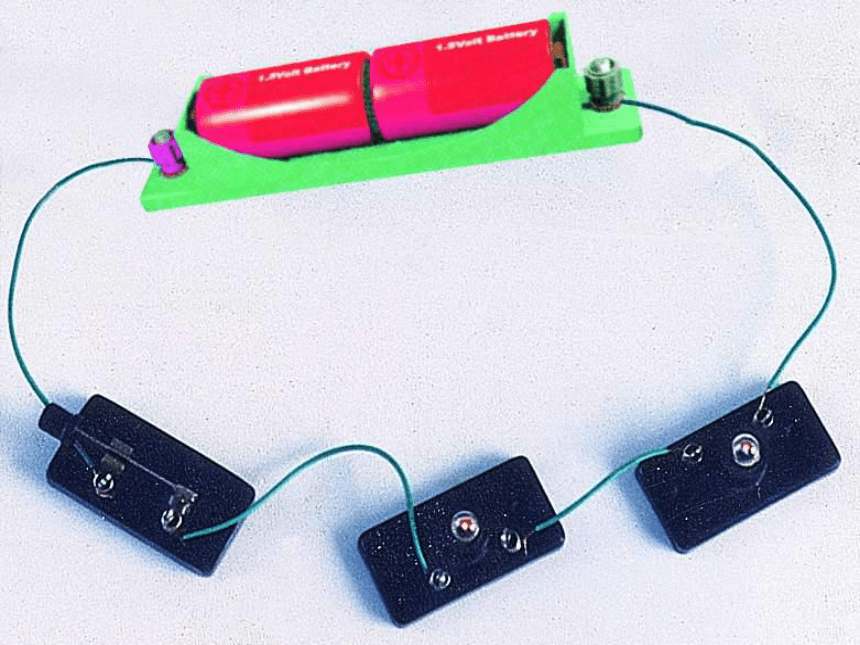

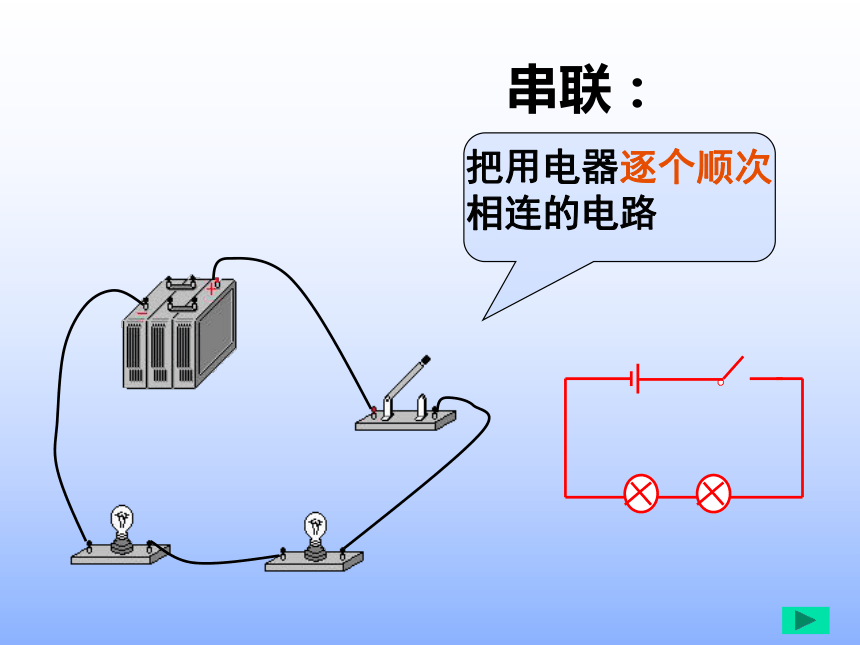

时熄灭。你的小组能有几种连接方法？想一想 做一做活动二:串联：把用电器逐个顺次相连的电路1、图中电流的路径有几条？思考：２、如果把开关接在b处或c处，作用一样吗？abc3、如果拧下图中的某个小灯泡，另一个将 。串联电路的特点：１.电流只有一条路径。
２.电流通过一个用电器的同时也通过另一个用电器，一个用电器因开路停止工作，其它的也不能工作。
３.电路中只需一个开关，即可控制所有的用电器。SL1L2把用电器并列地连接起来的电路。并联：思考：1、图中电流的路径有几条？2、如果拧下图中的某个小灯泡，另一个将 。干路　　支路３、开关断开和闭合时，对灯Ｌ１和灯Ｌ２有什么影响。如果用两个开关分别控制两个灯泡，又该怎样连接呢？Ｌ１Ｌ２实物图：电路图：Ｓ１Ｓ２ＳＬ１　　　　　Ｓ１Ｌ２　　　　　Ｓ２　①电流有两条或两条以上的路径；
②各元件可以独立工作；
③干路上的开关控制整个电路的通断
　支路上的开关只控制本支路的通断．并联电路的特点：马路上的路灯，傍晚时同时亮，清晨时同时熄灭。请判断这些灯是串联的还是并联的？想一想：电 路小 结小结（1）串
联
电
路把元件逐个顺次连接起来组
成的电路，称为串联电路。定义：特点：电流路径唯一，开关位置任意。小结（2）并
联
电
路定义：特点：把元件并列连接起来组成的电路。断开干路，整个电路形成开路；
断开一条支路，不影响别的支路。如图两灯的连接方式:(a)为( )联;(b)为( )联。
若两图中开关S1均闭合,则(a)中灯( )发光, (b)中灯( )发光。L1 S1 L1 S1L2 S2 L2串 并L1、L2L1（a）（b）例：１、如图闭合S后，属于串联电路的是 　　　，
　　　　　　　属于并联电路的是 　　　　。
B、CA、D练一练： 2、如下图所示的电路叫 电路，图中开关S1用来控制 ，开关S2用来控制 ，而开关S接在 路中，它可以同时控制 。SS1S2L1L2干并联L1L2L1、L2练一练：3、用一个开关控制两盏灯，这两盏灯的连接方式( ）
A.一定是串联 B.一定是并联
C.串联、并联都可以 D.串联、并联都不行C练一练：４. 如果电路中有两个用电器，下列说法正确的是[　 ]
　A.闭合开关后,两灯同时亮的一定是串联.
　B.闭合开关后,两灯同时亮的一定是并联.
　C.闭合开关后,两灯同时亮，可能是并联也可能是串联
　D.条件不足,无法判定.想一想?答案:Ｃ练一练1、下列电路属于串联的是（ ），属于并联的是（ ）
2、按照电路图连接实物图看图做练习: 3. 如下图所示的电路叫 电路,图中开关S1用来控制 ,开关S2用来控制 ,而开关S接在 路中,它可以同时控制 .在图中用铅笔标出电路中的干路部分和电流方向.(开关都闭合后).干并联L1L2L1、L2根据电路图，连接实物图。
按照电路图将图中的实物连接起来。

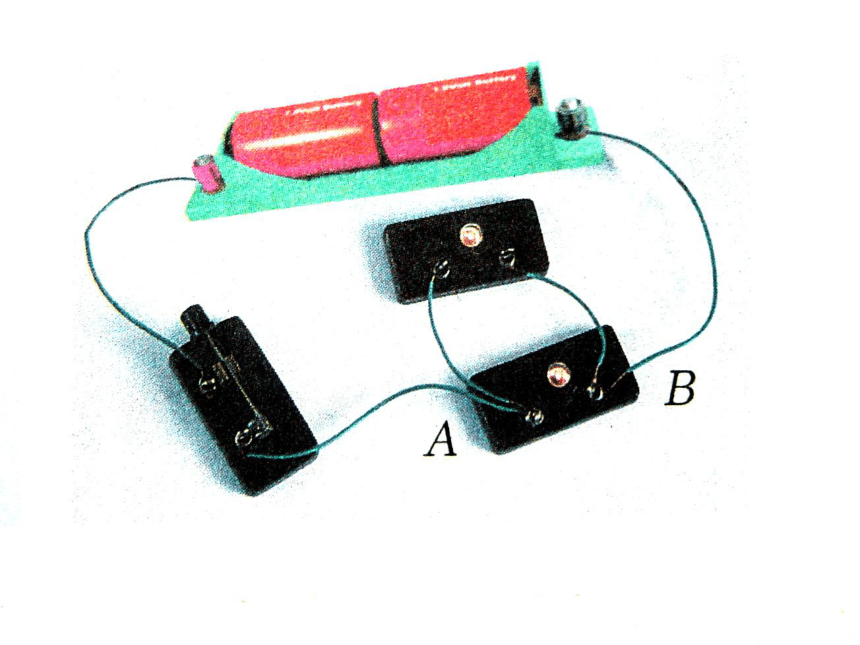

Ｓ１＋猜一猜：小电灯能亮吗?电流没有经过用电器灯1，而直接通过接线柱AB之间的导线，形成灯L1的短路
灯1被损坏了吗?被短路的用电器不工作猜一猜：小电灯能亮吗?电流没有经过所有用电器，而直接用导线把电源两极连通，造成电源短路严禁电源短路！！！确保用电安全！1.判断下列电路有何缺点:电灯L2被短路用电器短路电源短路 2.在两只电灯的串联电路中，以下说法中不正确的是
　　　　　　　　　　　　　　　　　　　　(　　)
A.通过一只电灯的电流也一定通过另一只电灯
B.电路中只用一个开关就可以
C. 一只电灯短路，会造成另一只电灯短路
D.一只电灯烧坏，会造成另一只电灯开路C练一练：
3、 如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。S1S2通短开思考：请设计二个开关分别控制两盏灯的电路, 设计电路图并连接实物。如果再给你一个小灯泡，你能不能把它接进电路，让它也能发光？动手做一做方法一：方法二：根据实物图，请你分别画出对应的电路图找出下面电路连接图中的错误和不足。想一想?甲[分析]乙[分析]丙[分析]L2L1L2L1L1L2找出下面电路连接图中的错误和不足。想一想?甲[分析]乙[分析]丙[分析]甲：电路为短路，电路虽有用电器
但没有接入电路。L2L1L2L1L1L2找出下面电路连接图中的错误和不足。想一想?甲[分析]乙[分析]丙[分析]乙：电路中L2没有接入电路中，
造成L2部分断路。L2L1L2L1L1L2找出下面电路连接图中的错误和不足。想一想?甲[分析]乙[分析]丙[分析]丙：电路虽然连接对了，但由于
导线交叉易造成混乱。L2L1L2L1L1L2在下面正常的电路中用一根导线A跨接在开关的两个接线柱上会发生( )现象.当导线A跨接在灯泡两端的接线柱上又会发生( )现象 灯泡长亮短路
