(共20张PPT)
三
单
第
元
网络组建与接入
学习目标
1、理解IP地址的组成与分类
2、体验局域网的设计与组建过程
3、初步形成局域网组建需求分析意识
导 入
局域网是一个高速度、高效率的计算机通信系统，极大地加深了信息社会资源共享的深度。近年来，人们对局域网的应用需求不断增加。要组建一个局域网，需要如何分析用户需求、进行规划与设计并具体实施呢？

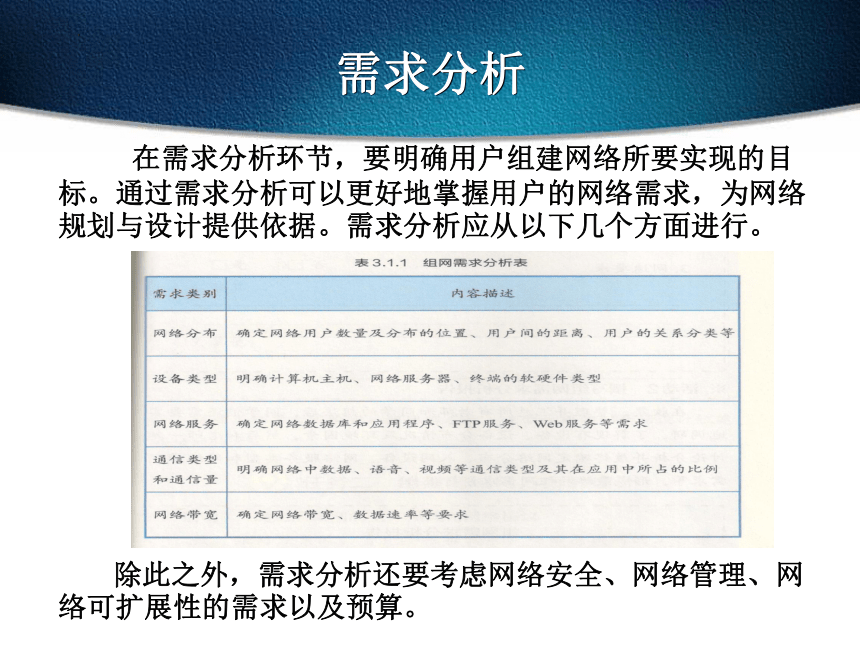

需求分析
在需求分析环节，要明确用户组建网络所要实现的目标。通过需求分析可以更好地掌握用户的网络需求，为网络规划与设计提供依据。需求分析应从以下几个方面进行。
除此之外，需求分析还要考虑网络安全、网络管理、网络可扩展性的需求以及预算。
局域网的工作模式
局域网通常有对等模式和客户机/服务器模式两种工作模式。
在对等模式中，所有计算机的作用是相同的，不设专用服务器，每一台计算机即是网络服务的提供者，也是网络服务的使用者。
在客户机/服务器模式中，向用户提供共享资源和应用软件服务的计算机及设备称为服务器，另一些接受服务或需要访问服务器上的共享资源的计算机称为客户机，另一些接爱服务或需要访问服务器上的共享的计算机称为客户机。根据分工不同，服务器又分为文件服务器、数据服务器、打印服务器等类型。
局域网的网络协议
局域网常用的三种网络协议分别是TCP/IP协议、NetBEUI协议和IPX/SPX协议。TCP/IP是使用最广泛的协议，也是Internet中基本的协议。它采用地址来组织网络，利用TCP/IP协议可以很清晰地进行网络的布局和计算机的标识等。NetBEUI协议是一种短小精悍、通信效率高的广播型协议，但它不具有“路由”功能，所以只能在同一网段内部通信。IPX/SPX协议是Novell公司开发的专用于NetWare网络操作系统的网络协议，它具有“路由”功能，能实现多网段间的跨段通信。
局域网的拓扑结构设计
对于简单的局域网，通常采用星型拓扑结构。当计算机数量比较多时，在网络结构设计中一般采用分层设计思路，大中型局域网一般分为三个层次，即核心层、汇聚层、接入层。网络通常呈倒树状分层拓扑结构，层次之间即相对独立双互相关联。

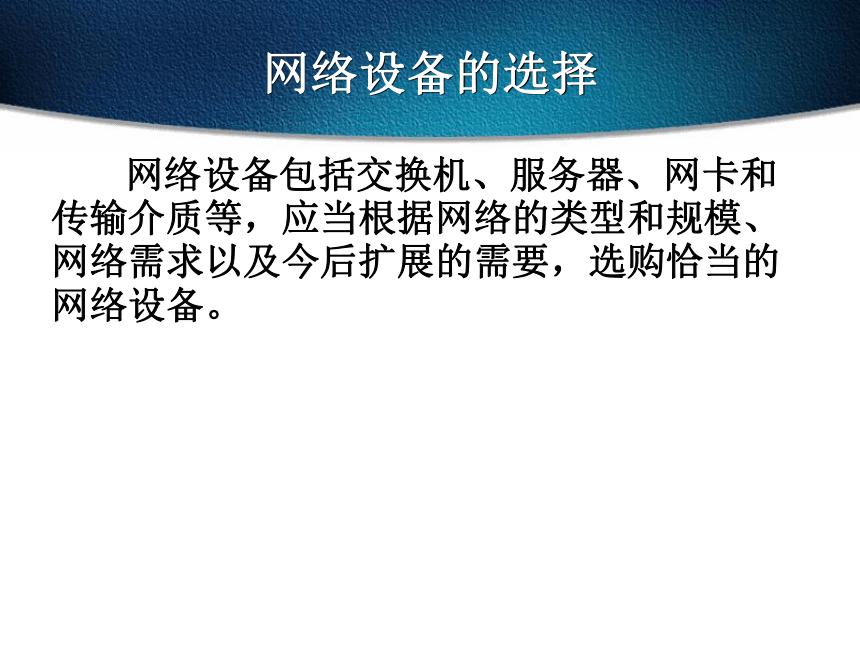

网络设备的选择
网络设备包括交换机、服务器、网卡和传输介质等，应当根据网络的类型和规模、网络需求以及今后扩展的需要，选购恰当的网络设备。
局域网的系统软件和应用软件
计算机网络系统是在网络软件的控制下工作的。根据网络软件作用和功能，可把网络软件分为网络系统软件和网络应用软件。网络系统软件是控制和管理网络运行、提供网络通信、管理和维护共享资源的网络软件。网络操作系统是最重要的网络系统软件。网络应用软件是为方便用户使用网络资源而开发的应用程序。
双绞线的制作标准
双绞线两端连接RJ-45接头（水晶头）。连接方法可遵循两种标准：EIA/TIA 568A标准和EIA/TIA 568B标准。
双绞线的连接方法
交叉线
用于设备间相同接口的互联。例如：两个交换机的Uplink接口互联，或者两个网卡间互联等。交互网线的一端芯线顺序按568A标准制作，另一端按568B标准制作。
直通线
用于设备间不同接口的互联。例如，交换机A的Uplink接口连接交换机B的LAN接口，或者交换机的LAN接口连接计算机网卡接口等。直通网线的两端芯线顺序都按照568B标准制作。
IP地址的组成
为了实现网络中各主机间的通信，每台主机都必须有一个不同的IP地址。IP地址是主机在网络中唯一的身份标识，对于互联网上的主机，这个IP地址在全世界范转内是唯一的。IP地址的编码方法有两种：分类的IP地址和无分类的IP地址。其中，分类的IP地址是最基本的编址方法，它是IP地址分为为网络地址和主机地址两部分，网络地址标识主机所在的网络，主机地址标识网络中的主机。
TCP/IP协议规定，IP地址由32位二进制数组成。在实际应用中，将这32位二进制数分成4段，每段包含8位二进制数（1个字节）。为了便于应用，采用点分十进制表示法，将每段都转换为十进制数，每段的取值范围为0-255，段与段之间之间用“.”隔开。例如：192.168.10.1。
IP地址的分类
为了更好地管理和使用IP地址资源，我们将IP地址分为五类，依次是A、B、C、D、E类，其中最常使用的是A、B、C三大类。
IP地址的组成
A类IP地址：由1个字节的网络址和3个字节的主机地址组成网络地址最高必须是0，地址范围为1.0.0.0-126.255.255.255
B类IP地址：由2个字节的网络址和2个字节的主机地址组成网络地址最高必须是10，地址范围为128.0.0.0-191.255.255.255
C类IP地址：由3个字节的网络址和1个字节的主机地址组成网络地址最高必须是110，地址范围为192.0.0.0-223.255.255.255
IP地址的分配
IP地址按所使用的范围，可以分为公有IP地址和私有IP地址。公有地址由专门机构分配和管理。通过公有地址可以直接访问互联网，它属于广域网范畴。私有地址专门用于组织机构内部使用，自行管理，它属于局域网范畴，无法直接访问互联网，也不能为互联网提供服务。
子网掩码
子网掩码也是由32位的二进制数组成，它定义了IP地址的32位中哪些为网络地址，哪些位为主机地址。子网掩码中为1的位表示IP地址中相应的位为网络地址，为0的位则表示IP地址中相应的位为主机地址。
子网掩码必须结合IP地址一起使用。使用IP地址与子网掩码进行“与”运算所得出的结果就是IP地址中的网络地址。有了网络地址后，子网掩码就可以判断应如何发送数据了。
ping命令
ping命令是TCP/IP协议中最为常用的命令，主要用来检测网络是否已连通。它使用ICMP协议简单地发送一个数据包并请求应答，接收请求的目的主机再次使用ICMP协议发回与所接收的数据一样的数据包。如果收发数据相等、没有丢失即为通信息正常。
工作组名和主机名
工作组是局域网中最简单的资源管理模式，指将局域网中不同的计算机按功能分别列入不同的组中，以方便管理。在一个局域网中，同一个工作组中的计算机可以相互访问，这些计算机具有相同的工作组名。
在局域网中，以主机名来标识计算机，每台计算机都有自己唯一的主机名，以区别于其他计算机。
Guest 账户
在工作组环境中的共享依赖于Guest账户，Guest账户是用于临时访问的账户，默认状态下，该账户是被禁用的，使用前必须将其启用。
小结
1、局域网的工作模式
2、局域网的网络协议
3、局域网的拓扑结构设计
4、网络设备的选择
5、局域网的系统软件和应用软件
6、双绞线的连接方式
7、IP地址的组成
8、IP地址的分类、分配
9、子网掩码
10、PING命令
