第14章 了解电路 章末测试
一、选择题
1．在一次实验中，小明拿塑料尺靠近被丝绸摩擦过的玻璃棒，发现它们相互吸引。此实验说明塑料尺（ ）
A．一定带正电 B．一定带负电
C．一定不带电 D．可能带负电，也可能不带电
2．如果一个验电器的两个金属箔片因带电而张开，则这两个金属箔片一定（ ）
A．带正电荷 B．带负电荷
C．带同种电荷 D．带异种电荷
3．下列关于各元器件连接的说法，错误的是（ ）
A．家庭里的电灯和控制它的开关之间是串联的
B．教室里的电灯是并联在电路中的
C．手电筒里的电池是并联的
D．电学实验中电流表与被测用电器是串联的
4．某用电器铭牌上标明工作电流为5A，该用电器可能是（ ）
A．微波炉 B．半导体收音机
C．电视机 D．日光灯
5．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必须将两只手同时分别按住左、右开关，切纸机才能正常工作。下列电路设计中符合要求的是（ ）
图13-1
6．投影仪的光源是强光灯泡，发光时必须用风扇给它降温。现想设计投影仪的电路，要求：带动风扇的电动机先启动工作后，闭合光源开关，灯泡才可以发光；电动机未启动时，即使闭合光源开关，灯泡也不会发光。图中符合设计要求的电路是（ ）
图13-2
7．如图13-3所示，开关S闭合后，电流表A1的示数为0.4A，电流表A2的示数为1.2A，则通过L1和L2的电流分别为（ ）
A．0.8A，0.4A B．0.4A，1.2A
C．0.4A，0.8A D．1.2A，0.4A
图13-3 图13-4
8．如图13-4所示电路中，当S闭合后，电压表V1的读数为7V，V2的读数为8V.若电源电压为12V，则灯泡L2两端的电压为（ ）
A．4V B．3V C．5V D．8V
二、填空题
9．新的塑料薄膜袋袋口贴合在一起，有时很难张开。如果把塑料袋在衣服上摩擦几下，很容易就分开了，这利用了摩擦 现象，塑料薄膜因 而张开。
10．我国家庭电路正常供电的电压是 V；根据人身安全的要求，理发师使用的电动剪的电压、工厂里车床上照明电路的电压，不高于 V；某电动剪使用时通过的电流是100mA，等于 A。
11．2006年6月6日，世人瞩目的“天下第一爆”——三峡工程三期上游围堰爆破成功。据报道，爆破中采用了四千只电子雷管，为了使每只雷管互不影响，应把这些电子雷管 联接入电路中。
12．在电路中，若发生如图13-5所示的现象，则可能在A、B间连接了 （写出两种）。
13．某同学用电压表测电压时，使用的是15V的量程，却误在3V的量程中读成了2.4V，则实际测得的电压应是 V。
14．为了测量灯泡L1两端的电压和电路中的电流，小明连接了如图13-6所示的电路。请根据实验现象判断电路故障（选填“开路”或“短路”）：
⑴闭合开关S，如果两灯都不亮，电流表的示数为零，电压表的示数较大，则可能是灯泡L1 ；
⑵闭合开关S，如果L1不亮，L2非常明亮，电压表的示数为零，电流表的示数较大，则可能是灯泡L1 ；
⑶闭合开关S，如果两灯都不亮，电流表、电压表的示数均为零，则可能是灯泡L2（或开关等） 。
15．两盏完全相同的灯L1、L2接在电压为6V的电源上都能发光，现要判断L1、L2的连接方式，请完成下表：
条件 判断方法 L1、L2的连接方式
不使用任何仪器 方法1：取下一盏灯，若另一盏灯仍能发光 ________联
方法2：取下一盏灯，若另一盏灯不发光 ________联
给一只电压表及若干导线 方法1：用导线把电压表并在某盏灯的两端，若电压表示数是3V ________联
方法2：用导线把电压表并在某盏灯的两端，若电压表示数是6V ________联
三、实验题

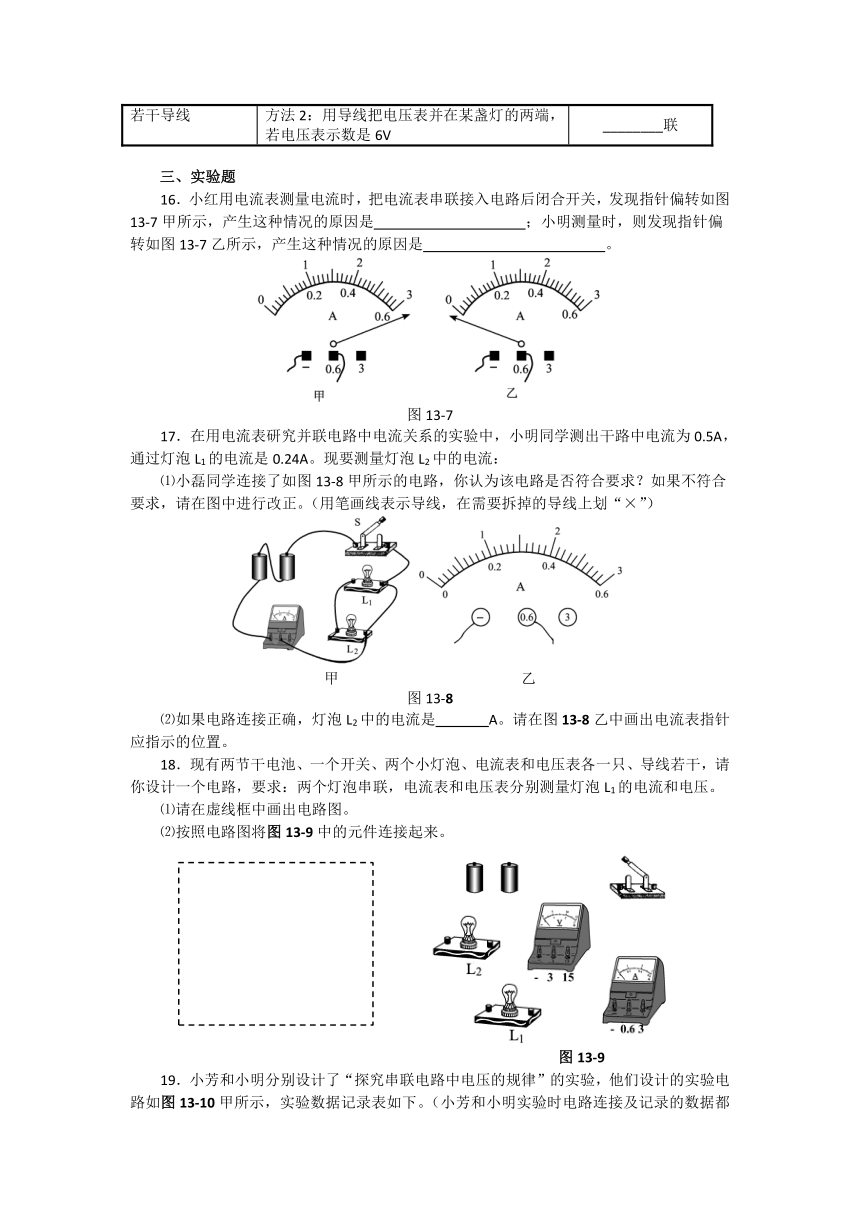

16．小红用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图13-7甲所示，产生这种情况的原因是 ；小明测量时，则发现指针偏转如图13-7乙所示，产生这种情况的原因是 。
图13-7
17．在用电流表研究并联电路中电流关系的实验中，小明同学测出干路中电流为0.5A，通过灯泡L1的电流是0.24A。现要测量灯泡L2中的电流：
⑴小磊同学连接了如图13-8甲所示的电路，你认为该电路是否符合要求？如果不符合要求，请在图中进行改正。（用笔画线表示导线，在需要拆掉的导线上划“×”）
甲 乙
图13-8
⑵如果电路连接正确，灯泡L2中的电流是 A。请在图13-8乙中画出电流表指针应指示的位置。
18．现有两节干电池、一个开关、两个小灯泡、电流表和电压表各一只、导线若干，请你设计一个电路，要求：两个灯泡串联，电流表和电压表分别测量灯泡L1的电流和电压。
⑴请在虚线框中画出电路图。
⑵按照电路图将图13-9中的元件连接起来。
图13-9
19．小芳和小明分别设计了“探究串联电路中电压的规律”的实验，他们设计的实验电路如图13-10甲所示，实验数据记录表如下。（小芳和小明实验时电路连接及记录的数据都没有错误）
甲 乙
图13-10
小芳的实验数据记录表：
U1/V U2/V U/V
1.6
小明的实验数据记录表：
实验次数 U1/V U2/V U/V
1 0.7 0.7 1.4
2 1.4 1.4 2.8
3 2.1 2.1 4.2
⑴乙图是小芳进行实验时电压表V2和V的示数，请把测量数据填在“小芳的实验数据记录表”中。
⑵从他们的实验数据可以看出，串联电路两端的总电压与部分电压之间的关系是： 。
⑶小明根据他的实验数据断定“在串联电路中各用电器的电压一定相等”，这一结论是 的（选填“正确”或“错误”），他之所以得出这样的结论，是因为 。
⑷分别指出小芳、小明的实验设计各有哪些可改进之处。
第14章 了解电路 章末测试参考答案
1.D 2.C 3.C 4.A 5.A 6.C 7.A 8.B 9.起电 同种电荷排斥 10．220 36 0.1 11.并 12.导线、电流表或闭合的开关 13.12 14．⑴开路 ⑵短路 ⑶开路 15.并 串 串 并 16.被测电流超过了电流表的量程 电流表的正负接线柱接反了 17.⑴如图所示 ⑵0.26 18. 如图所示
第17题图 第18题图
19．⑴U2=2.4V，U =4V ⑵U=U1+U2 ⑶错误 每次实验所用的两个灯泡规格相同 ⑷小芳：只测量了一组数据，她应当更换不同规格的灯泡，再测几组数据，根据多组数据分析得出的结论更具有普遍性。小明：应当用两个规格不同的小灯泡进行实验。
