第一章 机械运动
补充：运动图像

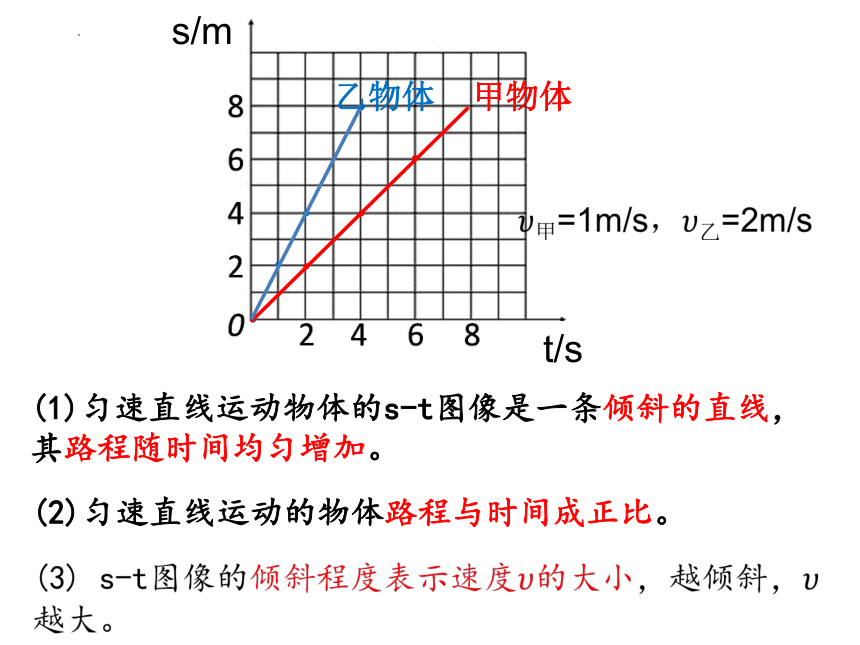

甲物体以1m/s的速度做匀速直线运动，乙物体以2m/s的速度做匀速直线运动，请在下图中分别作出它们的路程随时间变化的s-t图像。
s/m
t/s
甲物体
乙物体
s/m
t/s
甲物体
乙物体
(1)匀速直线运动物体的s-t图像是一条倾斜的直线，其路程随时间均匀增加。
(2)匀速直线运动的物体路程与时间成正比。


几类常见的运动图象
（1）静止状态：
特点：物体位置保持不变，速度大小为零。
0
0
s/m
t/s
v/m·s-1
t/s
0
0
s/m
t/s
v/m·s-1
t/s

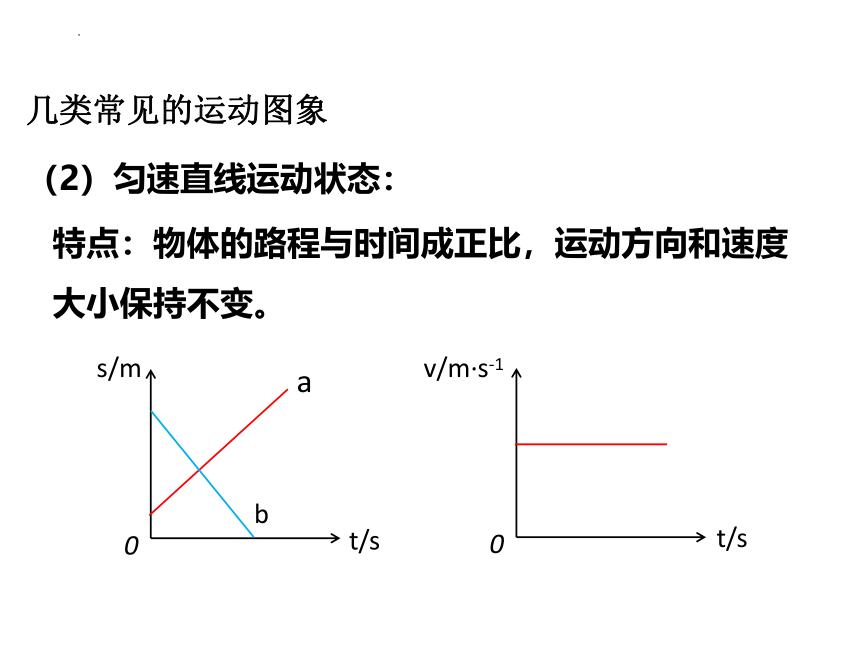

（2）匀速直线运动状态：
特点：物体的路程与时间成正比，运动方向和速度大小保持不变。
a
b
几类常见的运动图象
0
0
s/m
t/s
v/m·s-1
t/s

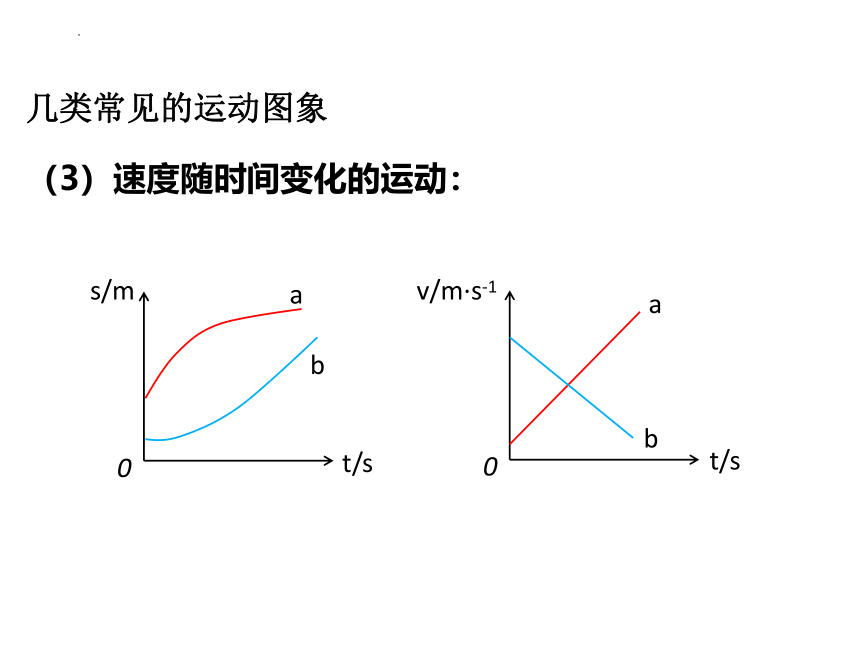

（3）速度随时间变化的运动：
a
b
a
b
几类常见的运动图象
1. 用图象可以表示物体的运动规律，图中用来表示物体做匀速直线运动的是（　　）

甲、乙 B. 乙、丙
C. 丙、丁 D. 甲、丁
D

2. 甲、乙两物体从同一地点出发沿同—方向运动，其路程S跟时间t的关系图像如图所示。仔细观察图像，你能获得什么信息？
(1)甲、乙两物体均作匀速直线运动；


(4)甲、乙从同一位置出发，但甲比乙早出发15min；
(5)甲、乙两物体在25min时相遇；
3．甲、乙、丙三小车同时、同地向辆同一方向运动，它们运动的图像如下图所示，由图像可知：运动速度相同的小车是 和 ；经过5s，跑在最前面的小车是 。
甲
丙
乙
4. 甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图8所示，图9中能正确反映两人运动距离与时间关系的是 （ ）
D
5. 甲乙两个物体同时从同一地点向西做直线运动，速度与时间关系如图所示。以甲为参照物，乙向_____做直线运动，经过6s甲乙两物体相距______m.
东
30
6. 课外活动时,小明和小华均在操场上沿直线进行跑步训练．在某次训练中,他们通过的路程和时间的坐标系如图所示,则下列说法中正确的是（ ）
A．两人都做匀速直线运动 　
B．两人都不是做匀速直线运动
C．前2s内，小明跑得较快 　　
D．全程中，两人跑步的平均速度相同
D
7. 甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图象如图所示，由图象可知（　　）
A． 两物体在0～10s内都做匀速运动，且v甲＜v乙
B． 两物体在15～20s内都做匀速运动，且v甲＞v乙
C． 两物体在15s末相遇，且0～15s内通过的路程相等
D． 两物体在20s末相遇，且0～20s内通过的路程相等
C
8. 某同学的爸爸携全家驾车去太湖渔人码头游玩，在途经太湖路时，路边蹿出一只小猫，他紧急刹车才没撞到它。如图为紧急刹车前后汽车行驶的时间――速度图像，根据图像分析不正确的是（　　）
A．紧急刹车发生在8：27
B．在8：23～8：27时间段内他驾车匀速前进
C．在8：20～8：30时间段内他驾车的最大速度为60km/h
D．在8：20～8：30时间段内他驾车的平均速度为60km/h
D
9. 甲、乙两车分别从P、Q两点同时同向运动，它们的s-t图象分别如图（a）、（b）所示，经过6秒甲、乙相遇．甲、乙的速度v甲 v乙，P、Q间的距离为 。
小于
8m
