第五章　透镜及其应用
第1节　透镜

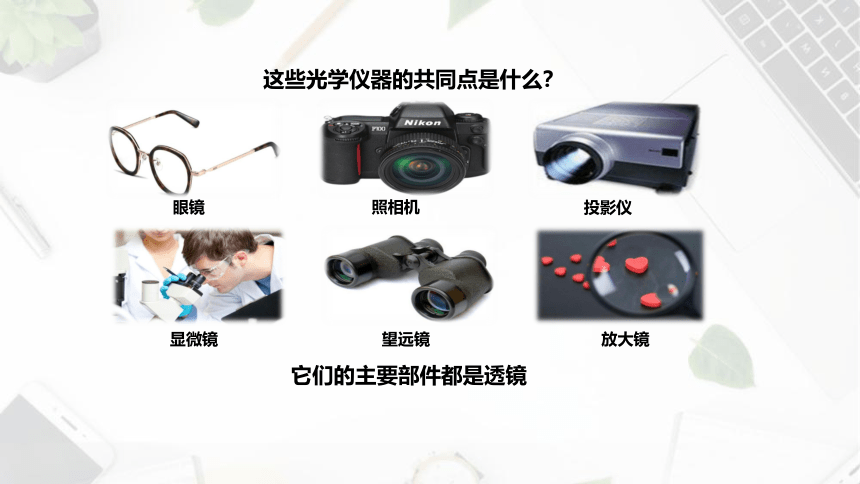

眼镜
照相机
投影仪
显微镜
望远镜
放大镜
这些光学仪器的共同点是什么？
它们的主要部件都是透镜

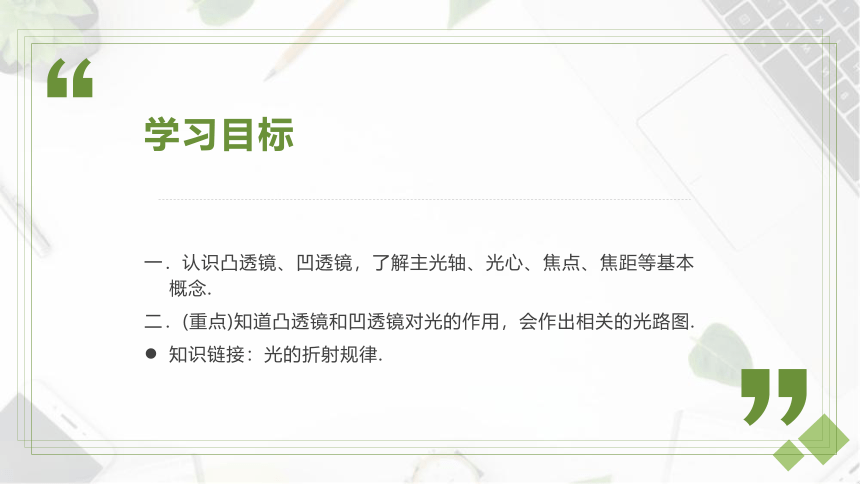

学习目标
认识凸透镜、凹透镜，了解主光轴、光心、焦点、焦距等基本概念.
(重点)知道凸透镜和凹透镜对光的作用，会作出相关的光路图.
知识链接：光的折射规律.

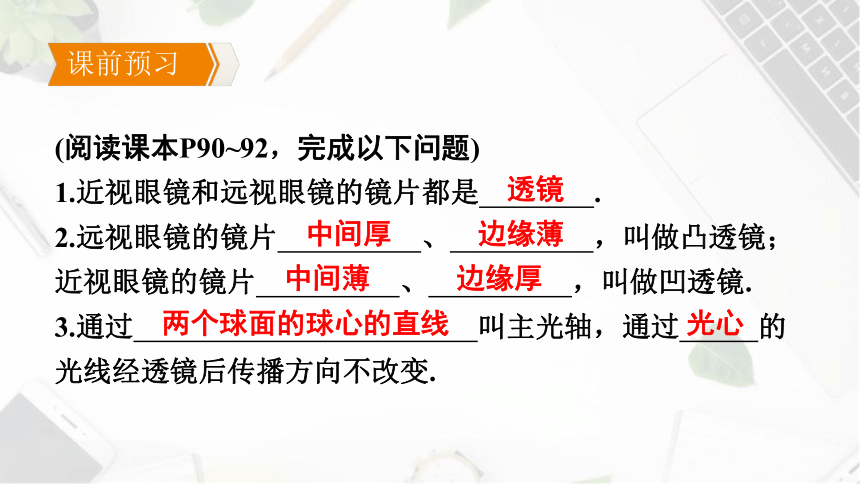

(阅读课本P90~92，完成以下问题)
1.近视眼镜和远视眼镜的镜片都是　 　.
2.远视眼镜的镜片　 　、　 　，叫做凸透镜；近视眼镜的镜片　 　、　 　，叫做凹透镜.
3.通过　 　叫主光轴，通过 的光线经透镜后传播方向不改变.
光心
　两个球面的球心的直线　
　边缘厚　
　中间薄　
　边缘薄　
　中间厚　
　透镜　
课前预习

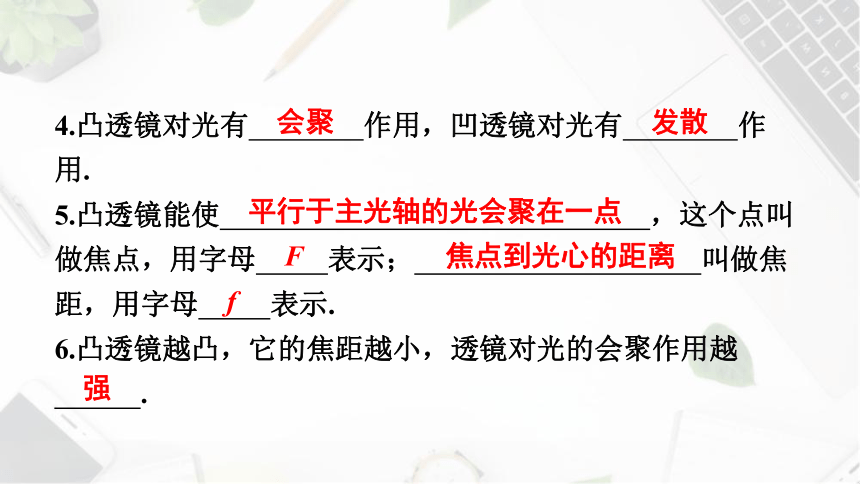

4.凸透镜对光有　 　作用，凹透镜对光有　 　作用.
5.凸透镜能使　 　，这个点叫做焦点，用字母　 　表示；　 　叫做焦距，用字母　 　表示.
6.凸透镜越凸，它的焦距越小，透镜对光的会聚作用越
　 　.
　强　
　f　
　焦点到光心的距离　
　F　
　平行于主光轴的光会聚在一点　
　发散　
　会聚　
知识点一　凸透镜和凹透镜

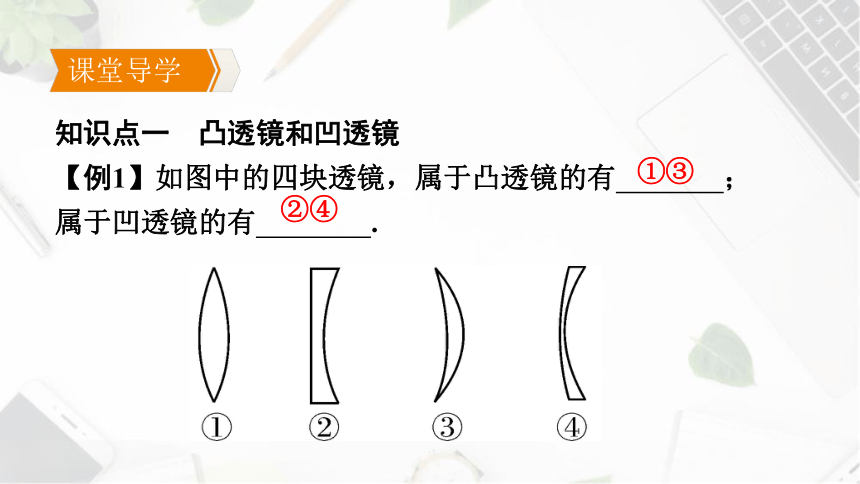

【例1】如图中的四块透镜，属于凸透镜的有　 　；
属于凹透镜的有　 　.
　②④　
　①③　
课堂导学

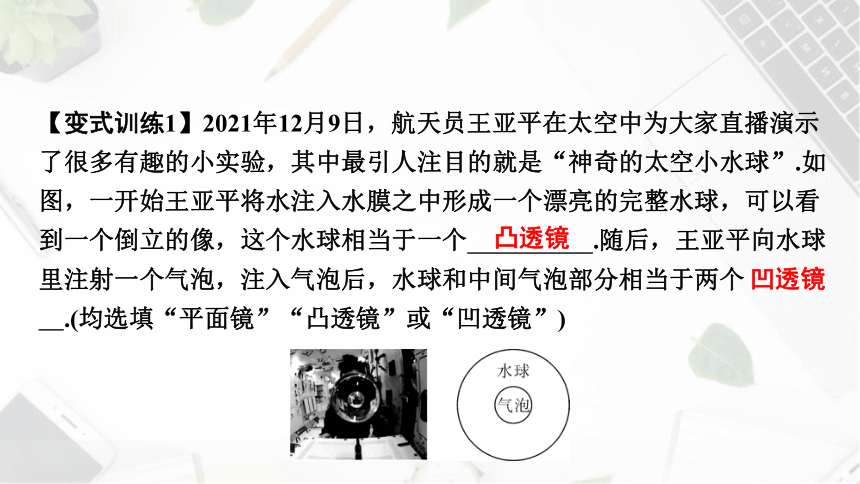

【变式训练1】2021年12月9日，航天员王亚平在太空中为大家直播演示了很多有趣的小实验，其中最引人注目的就是“神奇的太空小水球”.如图，一开始王亚平将水注入水膜之中形成一个漂亮的完整水球，可以看到一个倒立的像，这个水球相当于一个　 　.随后，王亚平向水球里注射一个气泡，注入气泡后，水球和中间气泡部分相当于两个　 　.(均选填“平面镜”“凸透镜”或“凹透镜”)
　凹透镜　
　凸透镜　
凸透镜
凹透镜
中间厚、边缘薄
中间薄、边缘厚

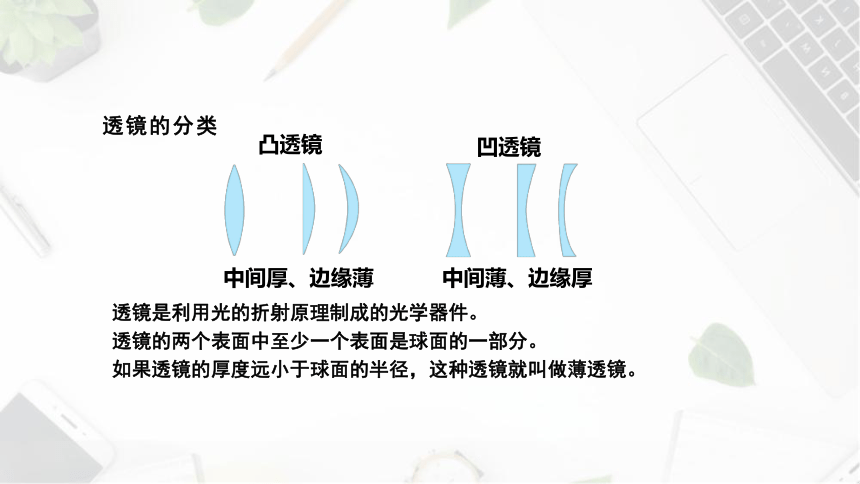

透镜的分类
透镜是利用光的折射原理制成的光学器件。
透镜的两个表面中至少一个表面是球面的一部分。
如果透镜的厚度远小于球面的半径，这种透镜就叫做薄透镜。
知识点二　透镜对光的作用

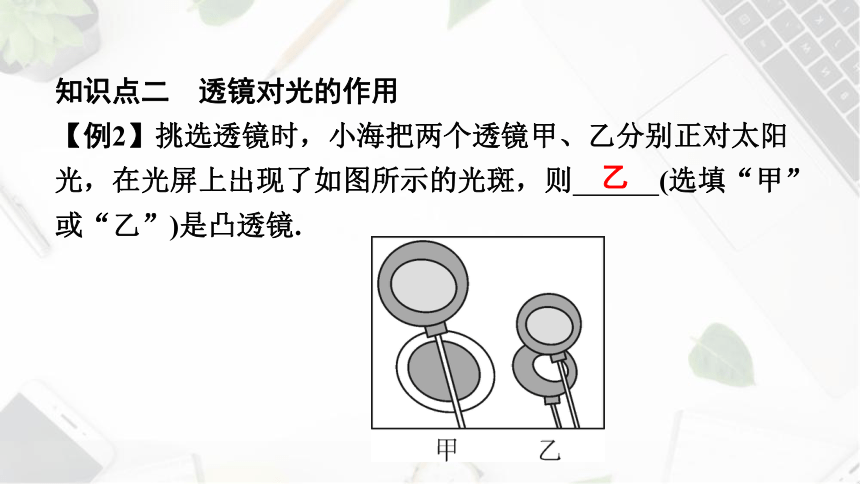

【例2】挑选透镜时，小海把两个透镜甲、乙分别正对太阳光，在光屏上出现了如图所示的光斑，则　 　(选填“甲”或“乙”)是凸透镜.
　乙　
【思路点拨】(1)会聚和发散是折射光线相对于入射光线而言的.若折射光线相对于入射光线更向主光轴靠拢，即会聚，就是凸透镜；若折射光线相对于入射光线更偏离主光轴，即发散，就是凹透镜.
(2)光线会聚不一定相交，光线发散不一定不相交.
【变式训练2】请在图中画出合适的透镜.　
答案图
如图所示
【例3】你知道怎样测量凸透镜的焦距吗 写出简单的测量步骤.
步骤：(1)把凸透镜　 　太阳光；
(2)在凸透镜后放一张纸，　 　，直到纸上出现
　 　，即焦点；
(3)用刻度尺测量________________________________________
的距离，记录下来.该距离就是凸透镜的焦距.
　这个最小、最亮的光斑(焦点)到凸透镜光心　
　最小、最亮的光斑　
　上下移动　
　正对着　
【变式训练3】同学们选取不同焦距的凸透镜，探究“凸透镜成像的规律”.如图是利用太阳光测凸透镜焦距的方法，其中操作最合理的是　 　.
　C　
想想议议
（1）凸透镜：在纸上出现一个很小、很亮的光斑。
（2）凹透镜：无论怎样调节凹透镜和纸的距离，纸上始终找不到发亮的光斑。
说明凸透镜对光有会聚作用
凹透镜对光有没有会聚作用？
分别将一凸透镜和凹透镜正对着太阳光，把一张纸放在它的另一侧，调整凸透镜与纸的距离，观察有什么变化？
图1
知识点三　经过凸透镜和凹透镜的三条特殊光线
1.通过光心的光线经透镜后传播方向　 　，完成图1.　
　不变　
答案图
如图所示
2.平行于主光轴的光线，经凸透镜后经过　 　；平行于主光轴的光线，经凹透镜后向外发散，但其反向延长线(必须用虚线画出反向延长线且不能带箭头)必过异侧的　 　，完成图2.　
　焦点　
　焦点　
图2
答案图
如图所示
图3
3.过凸透镜焦点的光线，经凸透镜后平行于　 　；
射向凹透镜异侧焦点的光线，经凹透镜后平行于　 　，完成图3.　
　主光轴　
　主光轴　
答案图
如图所示
【例4】一束光通过透镜的光路如图所示，其中正确的是( )
A
通过光心的光线：
平行于主光轴的光线：
对着凹透镜异侧虚焦点入射的光线：折射后平行于主光轴射出 。
光路可逆
F
F
传播方向不改变。
经凸透镜折射后通过焦点；
经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
经过凸透镜焦点的光线：
折射后平行于主光轴射出。
1.
2.
3.
经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.
F
F
1.凸透镜对光有　 　(选填“会聚”或“发散”)作用，要想利用凸透镜使小灯泡发出的光变成平行光，应把小灯泡放在凸透镜的　 　处.
2.在森林中旅游时，不要随意丢弃饮料瓶，因为如果瓶内装有水，透明饮料瓶则相当于一个　 　透镜，太阳出来后，它会使阳光　 　(选填“发散”或“会聚”)，可能引起森林火灾.
　会聚　
　凸　
　焦点　
　会聚　
随堂检测
3.据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火.”下列图中能正确解释该现象的是( )
C
A.一定小于5 cm　
B.一定等于5 cm
C.一定大于5 cm　
D.可能小于5 cm，也可能大于5 cm
4.将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，如图所示，这时光斑到凸透镜的距离为5 cm.若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距( )
A
5.画出如图所示的光线通过透镜后的光路图.　
答案图
如图所示
透镜的基本概念
主光轴
凸透镜
光心
焦点
焦距
中间厚、两边薄
对光线有会聚作用
三条特殊光线
凹透镜
中间薄、两边厚
对光线有发散作用
透镜
【基础概念易错辨析】
1.一束平行光经过凸透镜会交于一点，这点叫做焦点.( )
2.一束光在空气中经过凸透镜折射后一定比原光束会聚一些.( 　 )
3.凹透镜只对平行光有发散作用.( )
×
√　
×
易错辨析
【重难易错】关于透镜，下列说法正确的是( )
A.凸透镜只对平行光有会聚作用
B.光线经过凹透镜后一定不可能相交于一点
C.不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不改变
D.通过凸透镜的光线一定会聚于焦点
错因分析：对透镜对光的作用理解不够深刻.
C
