第3节　凸透镜成像的规律(第2课时)
1

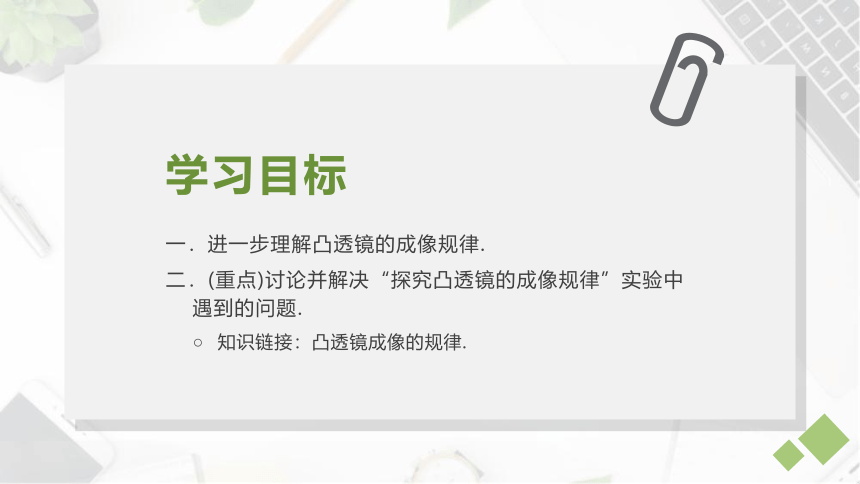

学习目标
进一步理解凸透镜的成像规律.
(重点)讨论并解决“探究凸透镜的成像规律”实验中遇到的问题.
知识链接：凸透镜成像的规律.
解决“探究凸透镜成像的规律”实验中遇到的问题

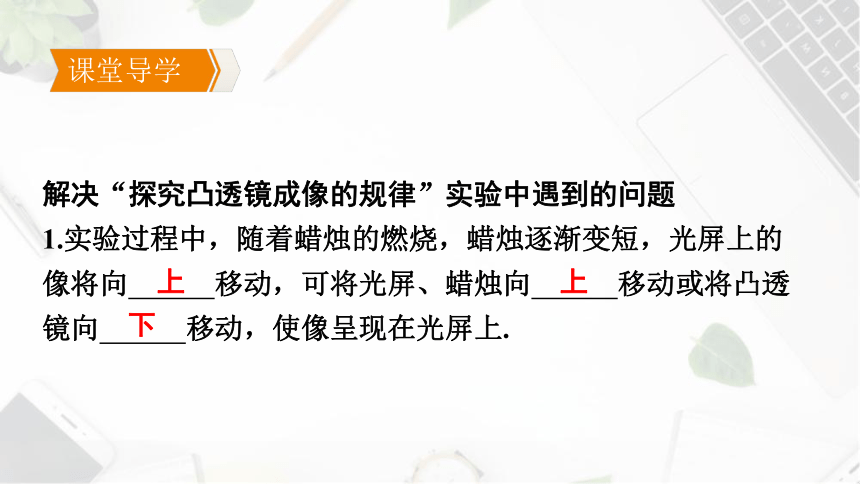

1.实验过程中，随着蜡烛的燃烧，蜡烛逐渐变短，光屏上的像将向　 　移动，可将光屏、蜡烛向　 　移动或将凸透镜向　 　移动，使像呈现在光屏上.
　下　
　上　
　上　
课堂导学

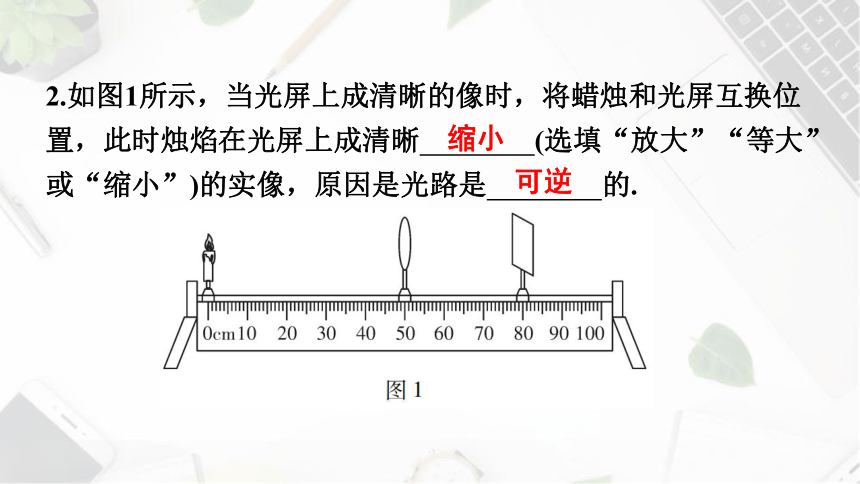

2.如图1所示，当光屏上成清晰的像时，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰　 　(选填“放大”“等大”或“缩小”)的实像，原因是光路是　 　的.
　可逆　
　缩小　

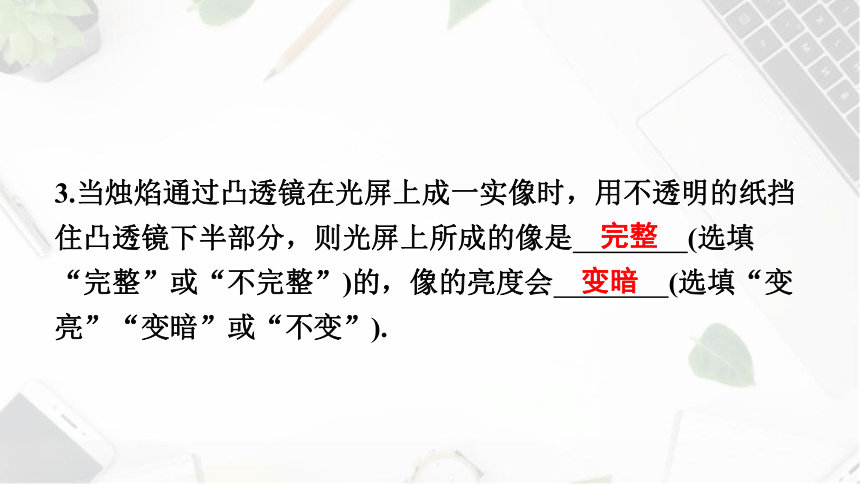

3.当烛焰通过凸透镜在光屏上成一实像时，用不透明的纸挡住凸透镜下半部分，则光屏上所成的像是　 　(选填“完整”或“不完整”)的，像的亮度会　 　(选填“变亮”“变暗”或“不变”).
　变暗　
　完整　

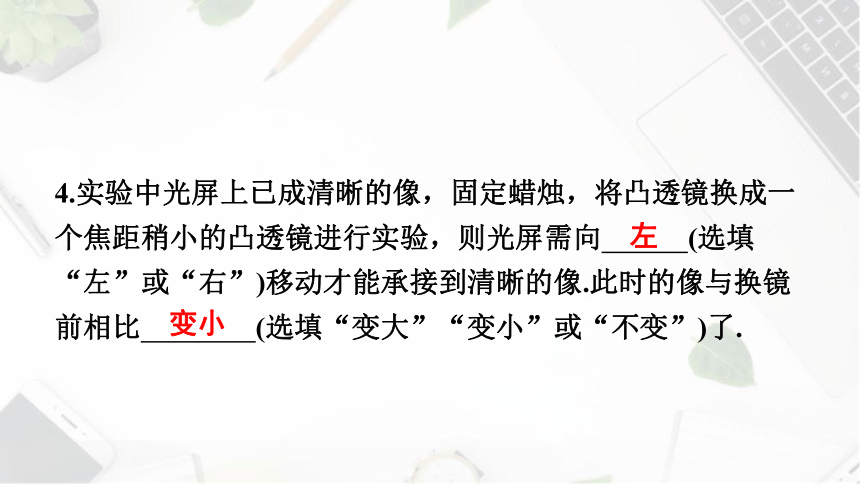

4.实验中光屏上已成清晰的像，固定蜡烛，将凸透镜换成一个焦距稍小的凸透镜进行实验，则光屏需向　 　(选填“左”或“右”)移动才能承接到清晰的像.此时的像与换镜前相比　 　(选填“变大”“变小”或“不变”)了.
　变小　
　左　

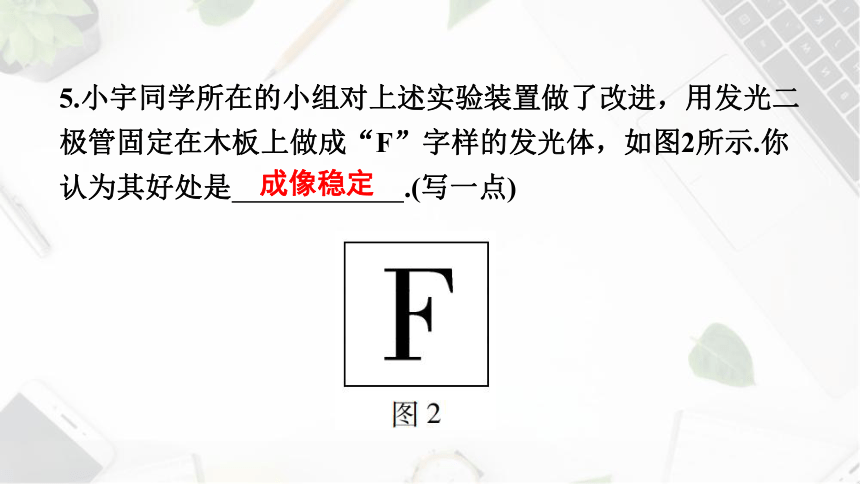

5.小宇同学所在的小组对上述实验装置做了改进，用发光二极管固定在木板上做成“F”字样的发光体，如图2所示.你认为其好处是　 　.(写一点)
　成像稳定　

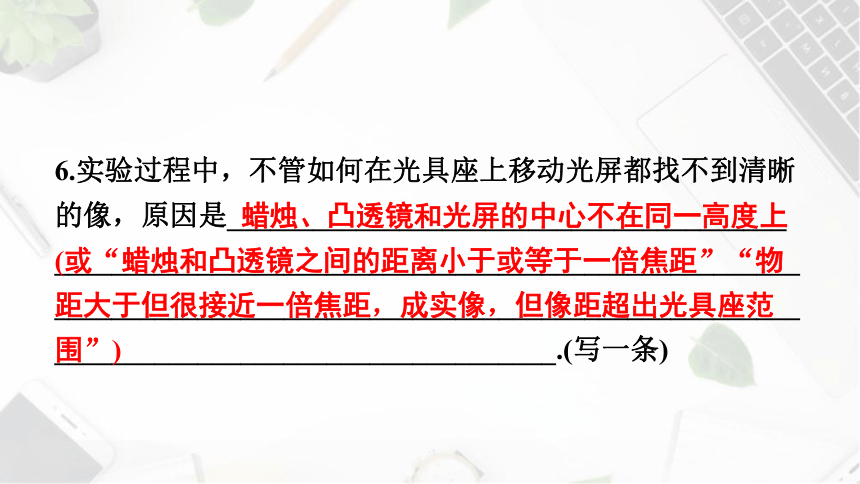

6.实验过程中，不管如何在光具座上移动光屏都找不到清晰的像，原因是_______________________________________
___________________________________________________________________________________________________________________________________________.(写一条)
　 蜡烛、凸透镜和光屏的中心不在同一高度上(或“蜡烛和凸透镜之间的距离小于或等于一倍焦距”“物距大于但很接近一倍焦距，成实像，但像距超出光具座范围”)　

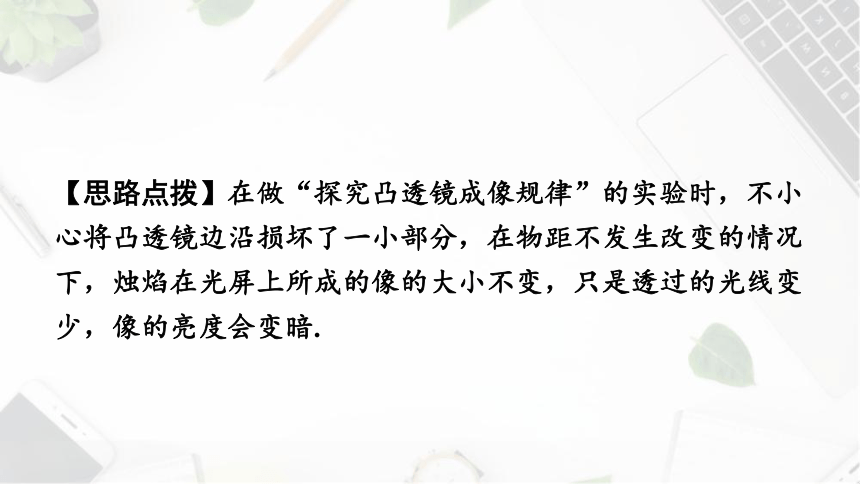

【思路点拨】在做“探究凸透镜成像规律”的实验时，不小心将凸透镜边沿损坏了一小部分，在物距不发生改变的情况下，烛焰在光屏上所成的像的大小不变，只是透过的光线变少，像的亮度会变暗.
【例】小林不知道他手中的凸透镜的焦距是多少.在实验时，他将物体放在凸透镜前，到凸透镜的距离是16 cm，此时在光屏上得到的是放大的像，则所用透镜的焦距可能是( )
A.4 cm B.8 cm C.10 cm D.18 cm
C
大于2倍焦距
倒立、缩小、实像
（1）当u＞2 f 时
分析论证
等于2倍焦距
倒立、等大、实像
（2）当u=2 f 时
小于2倍焦距
大于1倍焦距
倒立、放大、实像
（3）当f等于1倍焦距
不成像
（4）当u= f 时
小于1倍焦距
正立、放大、虚像
（5）当u＜f 时
1.利用凸透镜在光屏上已得到烛焰清晰的实像，此时如果用黑纸遮住透镜的下半部分，则光屏上的像( )
A.上半部分没有了 B.下半部分没有了
C.整个像缩小了 D.整个像变暗了
D
随堂检测
2.把一物体放在凸透镜的焦点处沿主光轴向远离透镜的方向移动( )
A.像距逐渐增大，像变大 B.像距逐渐增大，像变小
C.像距逐渐变小，像变大 D.像距逐渐变小，像变小
D
3.某同学上生物课时，用一个焦距为10 cm的凸透镜作放大镜来观察标本上的细微部分，如图所示，则凸透镜与标本的距离应( )
A.大于20 cm
B.在10 cm与20 cm之间
C.小于10 cm
D.等于10 cm
C
(1)给机器人拍照，制作胶片.
(2)为幻灯机选取焦距合适的凸透镜.选取过程中，某透镜对光的作用如图1所示，则这个透镜的焦距为　 　.
A.2 cm B.5 cm C.10 cm D.20 cm
4.小珠在智能机器人展览会上看到某产品，她想利用凸透镜成像规律，自制幻灯机展示给同学们看.她进行了以下步骤：
　C　
①她放置胶片时，胶片上机器人的头部朝　 　(选填“上”或“下”)，并将胶片放在凸透镜的____________________　 　(选填“一倍焦距内”“一倍至二倍焦距之间”或“二倍焦距外”).
　一倍至二倍焦距之间　
(3)如图2所示，她把胶片插入幻灯机，在幕布上出现机器人的像.据此可知：
　下　
②要使像变得更大，应将幕布向　 　移，并将凸透镜向
　 　移.(均选填“左”或“右”)
③若更换一个焦距更大的凸透镜后，只移动幕布直到找到清晰的像，这个像会变得更　 　(选填“大”或“小”).
　大　
　左　
　右　
凸
透
镜
成
像
的
规
律
u>2f，fu＝2f， v＝2f，倒立、等大的实像
f2f，倒立、放大的实像
u＝f，不成像
u一倍焦距分虚实；二倍焦距分大小；成实像时：
物近像远像变大；成虚像时:
物近像近像变小 。
A.此时在光屏上得到的是倒立、放大的实像
B.如果利用注射器继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到一个清晰更小的实像
C.保持蜡烛和光屏位置不变，向左移动水凸透镜到适当的位置后，在光屏上可以得到一个倒立、等大的实像
D.水凸透镜内有一个小正方形纸片，则在光屏上不会得到蜡烛完整的像
【重难易错】如图所示，某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，下列关于现象分析，正确的是( )
B
易错辨析
错因分析：凸透镜知识点综合的应用能力弱.
