第15章 电流和电路 基础练题有答案2022—2023学年物理人教九年级全一册

第15章 电流和电路 基础练题有答案2022—2023学年物理人教九年级全一册
一、选择题。
1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（ ）
A．塑料是导体，把人体的电荷传导到头发上
B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷
D．梳头发变得蓬松是因为带上同种电荷而互相排斥
2、如图所示是一个能吹出冷热风的电吹风简化电路图，图中.A是吹风机，B是电热丝，则下列分析正确的是（ ）
A．只闭合开关S1，电吹风吹出冷风
B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
3、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　　）
A． B．
C． D．
4、如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
5、如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
6、下列现象中，不是由于摩擦起电引起的是（ ）
A.买食品时，装食品的薄塑料袋粘在手上甩不掉
B.印刷机里出来的纸张粘在一起不容易分开
C.冬天用湿手去摸室外的铁棒，手容易粘在铁棒上
D.化纤布料的衣服容易吸附灰尘
7、关于电流与电源，下列说法中正确的是（ ）
A．规定正电荷定向移动的方向为电流方向
B．只有电路断开时，电路中才能有电流
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电流
8、下列关于串联电路的说法中，错误的是( )
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部断路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间

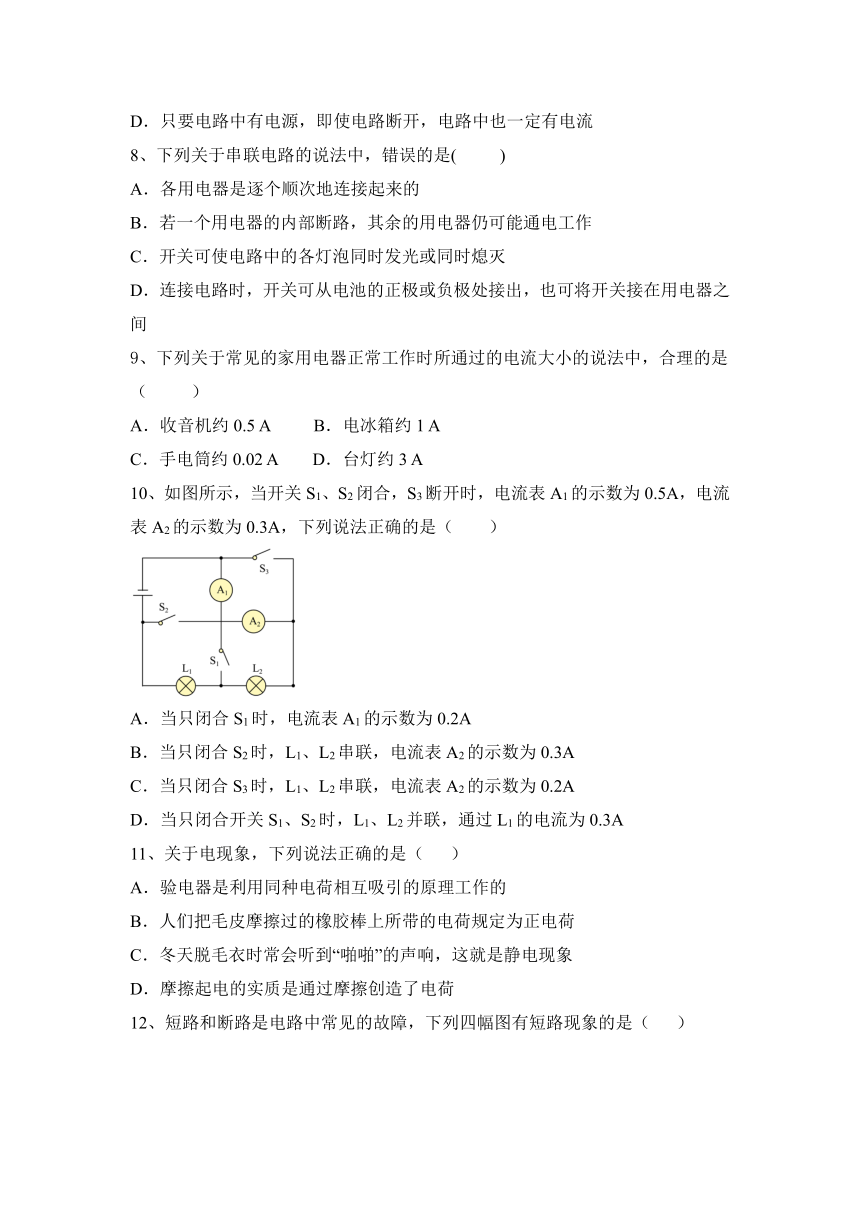

9、下列关于常见的家用电器正常工作时所通过的电流大小的说法中，合理的是（ ）
A．收音机约0.5 A B．电冰箱约1 A
C．手电筒约0.02 A D．台灯约3 A
10、如图所示，当开关S1、S2闭合，S3断开时，电流表A1的示数为0.5A，电流表A2的示数为0.3A，下列说法正确的是（ ）
A．当只闭合S1时，电流表A1的示数为0.2A
B．当只闭合S2时，L1、L2串联，电流表A2的示数为0.3A
C．当只闭合S3时，L1、L2串联，电流表A2的示数为0.2A
D．当只闭合开关S1、S2时，L1、L2并联，通过L1的电流为0.3A
11、关于电现象，下列说法正确的是（ ）
A．验电器是利用同种电荷相互吸引的原理工作的
B．人们把毛皮摩擦过的橡胶棒上所带的电荷规定为正电荷
C．冬天脱毛衣时常会听到“啪啪”的声响，这就是静电现象
D．摩擦起电的实质是通过摩擦创造了电荷

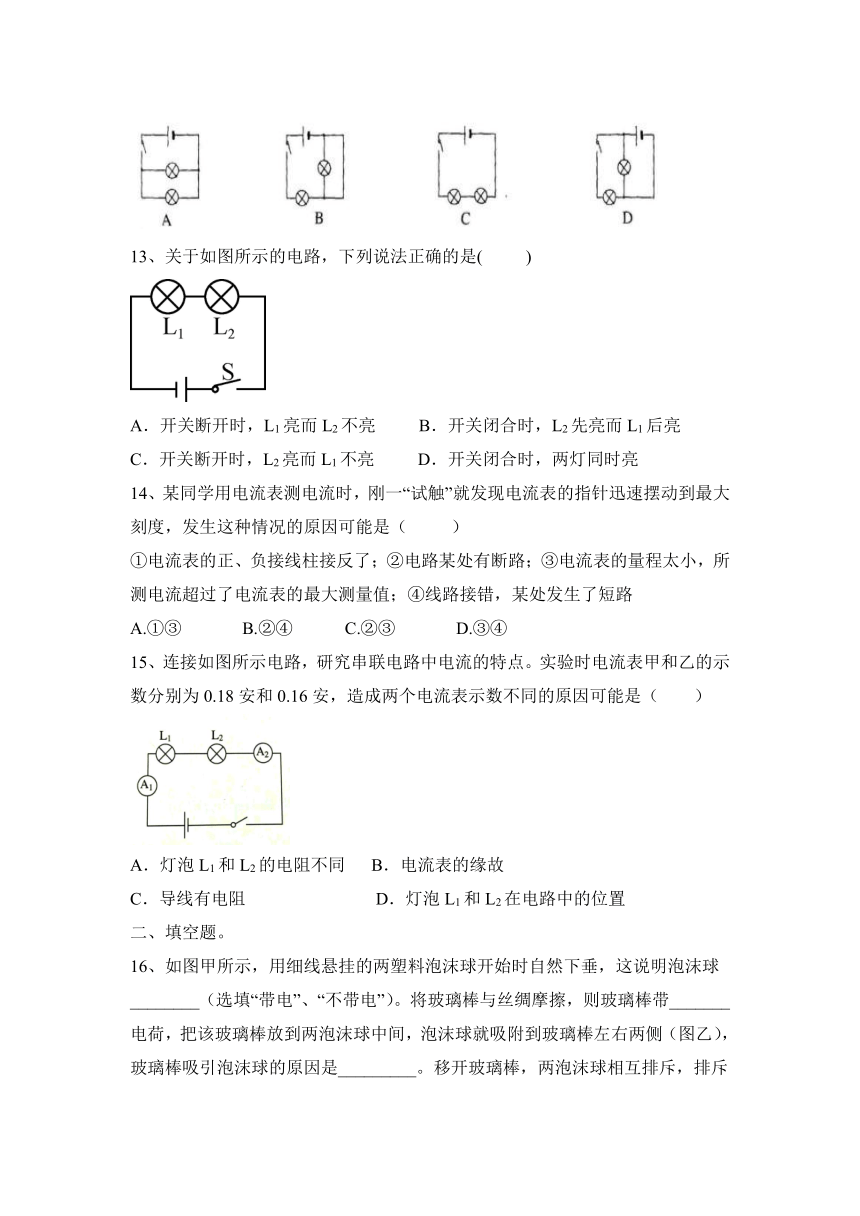

12、短路和断路是电路中常见的故障，下列四幅图有短路现象的是（ ）
13、关于如图所示的电路，下列说法正确的是( )
A．开关断开时，L1亮而L2不亮 B．开关闭合时，L2先亮而L1后亮
C．开关断开时，L2亮而L1不亮 D．开关闭合时，两灯同时亮
14、某同学用电流表测电流时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（ ）
①电流表的正、负接线柱接反了；②电路某处有断路；③电流表的量程太小，所测电流超过了电流表的最大测量值；④线路接错，某处发生了短路
A.①③ B.②④ C.②③ D.③④
15、连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表的缘故
C．导线有电阻 D．灯泡L1和L2在电路中的位置
二、填空题。

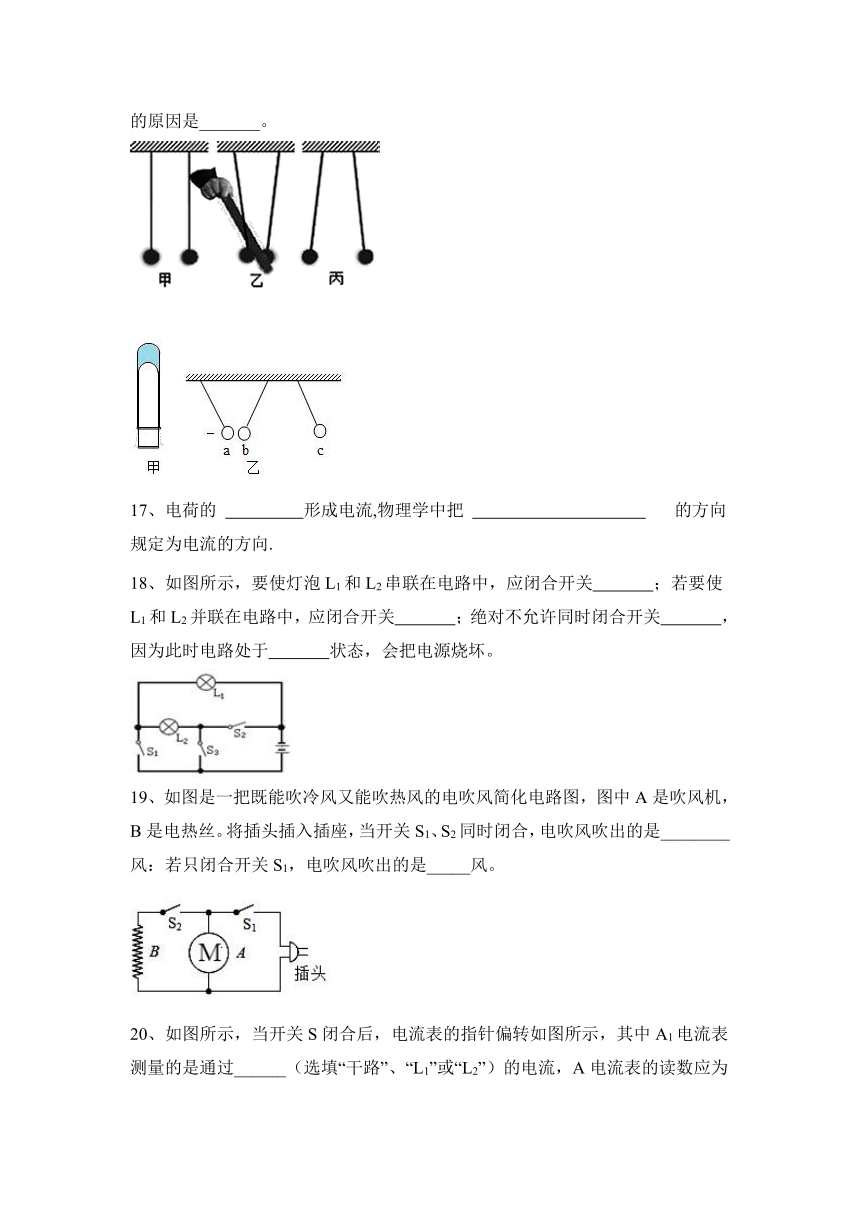

16、如图甲所示，用细线悬挂的两塑料泡沫球开始时自然下垂，这说明泡沫球________（选填“带电”、“不带电”）。将玻璃棒与丝绸摩擦，则玻璃棒带_______电荷，把该玻璃棒放到两泡沫球中间，泡沫球就吸附到玻璃棒左右两侧（图乙），玻璃棒吸引泡沫球的原因是_________。移开玻璃棒，两泡沫球相互排斥，排斥的原因是_______。
17、电荷的 形成电流,物理学中把 的方向规定为电流的方向.
18、如图所示，要使灯泡L1和L2串联在电路中，应闭合开关　 　；若要使L1和L2并联在电路中，应闭合开关　 　；绝对不允许同时闭合开关　 　，因为此时电路处于　 　状态，会把电源烧坏。
19、如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是________风：若只闭合开关S1，电吹风吹出的是_____风。
20、如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
21、生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料“吸”入口中，是利用了______的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了______。
22、金属导体中，自由移动的电荷是_________，所以金属中自由电荷移动的方向与电流的方向________。
23、如图所示的电路中，要使灯泡L1和灯泡L2组成串联电路，应将开关S1断开，开关S2闭合，开关S3　 　；要使灯泡L1和灯泡L2组成并联电路，应将开关S1闭合，开关S2断开，开关S3　 　；如果开关S1和开关S2都闭合，则可能会将电源　 　；如果将开关S1断开，开关S2和开关S3都闭合，则只有一个灯泡发光，发光的灯泡是　 　。
三、作图题。
24、请根据电路图，把实物元件用线连接起来．注意：实物图导线不得交叉．
四、实验题。
25、物理活动课上，同学们做了一个有趣的静电实验，如图所示，将静电感应起电机的集电杆和验电羽用导线连接，摇动静电感应起电机的手柄，观察到验电羽张开。请回答下列问题：
（1）验电羽张开的原因是________ 。
（2）快速摇动起电机的手柄时，验电羽张开的角度变大。据此现象，请提出一个可探究的科学问题：________ 。
26、在“探究并联电路中的电流关系”实验中：
甲
　　
乙
(1)小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
(2)连接正确的电路后，闭合开关，电流表的示数为0.46 A，请在图乙中画出指针的位置(O为指针转轴)。
(3)小明换用不同规格的灯泡，多次改变电流表位置，将测量数据记录在下表中。
实验次数 支路电流I1/A 支路电流I2/A 干路电流I总/A
1 0.30 0.16 0.46
2 0.20 0.20 0.40
3 0.24 0.34 0.58
分析数据得出结论：在并联电路中，________________________。
五、计算类题。
27、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
第15章 电流和电路 基础练题有答案2022—2023学年物理人教九年级全一册
一、选择题。
1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（ ）
A．塑料是导体，把人体的电荷传导到头发上
B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷
D．梳头发变得蓬松是因为带上同种电荷而互相排斥
【答案】D
2、如图所示是一个能吹出冷热风的电吹风简化电路图，图中.A是吹风机，B是电热丝，则下列分析正确的是（ ）
A．只闭合开关S1，电吹风吹出冷风
B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
【答案】D
3、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　　）
A． B．
C． D．
【答案】D
4、如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
【答案】C
5、如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
【答案】D
6、下列现象中，不是由于摩擦起电引起的是（ ）
A.买食品时，装食品的薄塑料袋粘在手上甩不掉
B.印刷机里出来的纸张粘在一起不容易分开
C.冬天用湿手去摸室外的铁棒，手容易粘在铁棒上
D.化纤布料的衣服容易吸附灰尘
【答案】C
7、关于电流与电源，下列说法中正确的是（ ）
A．规定正电荷定向移动的方向为电流方向
B．只有电路断开时，电路中才能有电流
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电流
【答案】A
8、下列关于串联电路的说法中，错误的是( )
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部断路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
【答案】B
9、下列关于常见的家用电器正常工作时所通过的电流大小的说法中，合理的是（ ）
A．收音机约0.5 A B．电冰箱约1 A
C．手电筒约0.02 A D．台灯约3 A
【答案】B
10、如图所示，当开关S1、S2闭合，S3断开时，电流表A1的示数为0.5A，电流表A2的示数为0.3A，下列说法正确的是（ ）
A．当只闭合S1时，电流表A1的示数为0.2A
B．当只闭合S2时，L1、L2串联，电流表A2的示数为0.3A
C．当只闭合S3时，L1、L2串联，电流表A2的示数为0.2A
D．当只闭合开关S1、S2时，L1、L2并联，通过L1的电流为0.3A
【答案】A
11、关于电现象，下列说法正确的是（ ）
A．验电器是利用同种电荷相互吸引的原理工作的
B．人们把毛皮摩擦过的橡胶棒上所带的电荷规定为正电荷
C．冬天脱毛衣时常会听到“啪啪”的声响，这就是静电现象
D．摩擦起电的实质是通过摩擦创造了电荷
【答案】C
12、短路和断路是电路中常见的故障，下列四幅图有短路现象的是（ ）
【答案】B
13、关于如图所示的电路，下列说法正确的是( )
A．开关断开时，L1亮而L2不亮 B．开关闭合时，L2先亮而L1后亮
C．开关断开时，L2亮而L1不亮 D．开关闭合时，两灯同时亮
【答案】D
14、某同学用电流表测电流时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（ ）
①电流表的正、负接线柱接反了；②电路某处有断路；③电流表的量程太小，所测电流超过了电流表的最大测量值；④线路接错，某处发生了短路
A.①③ B.②④ C.②③ D.③④
【答案】D
15、连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表的缘故
C．导线有电阻 D．灯泡L1和L2在电路中的位置
【答案】B
二、填空题。
16、如图甲所示，用细线悬挂的两塑料泡沫球开始时自然下垂，这说明泡沫球________（选填“带电”、“不带电”）。将玻璃棒与丝绸摩擦，则玻璃棒带_______电荷，把该玻璃棒放到两泡沫球中间，泡沫球就吸附到玻璃棒左右两侧（图乙），玻璃棒吸引泡沫球的原因是_________。移开玻璃棒，两泡沫球相互排斥，排斥的原因是_______。
【答案】不带电 正 带电体吸引轻小物体
泡沫球带上了同种电荷而相互排斥
17、电荷的 形成电流,物理学中把 的方向规定为电流的方向.
【答案】定向移动 正电荷定向移动
18、如图所示，要使灯泡L1和L2串联在电路中，应闭合开关　 　；若要使L1和L2并联在电路中，应闭合开关　 　；绝对不允许同时闭合开关　 　，因为此时电路处于　 　状态，会把电源烧坏。
【答案】S3；S1和S2；S2和S3；短路。
19、如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是________风：若只闭合开关S1，电吹风吹出的是_____风。
【答案】热 冷
20、如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
【答案】 1.2
21、生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料“吸”入口中，是利用了______的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了______。
【答案】大气压 电荷
22、金属导体中，自由移动的电荷是_________，所以金属中自由电荷移动的方向与电流的方向________。
【答案】自由电子 相反
23、如图所示的电路中，要使灯泡L1和灯泡L2组成串联电路，应将开关S1断开，开关S2闭合，开关S3　 　；要使灯泡L1和灯泡L2组成并联电路，应将开关S1闭合，开关S2断开，开关S3　 　；如果开关S1和开关S2都闭合，则可能会将电源　 　；如果将开关S1断开，开关S2和开关S3都闭合，则只有一个灯泡发光，发光的灯泡是　 　。
【答案】断开；闭合；烧坏；L1
三、作图题。
24、请根据电路图，把实物元件用线连接起来．注意：实物图导线不得交叉．
【答案】如图所示：
四、实验题。
25、物理活动课上，同学们做了一个有趣的静电实验，如图所示，将静电感应起电机的集电杆和验电羽用导线连接，摇动静电感应起电机的手柄，观察到验电羽张开。请回答下列问题：
（1）验电羽张开的原因是________ 。
（2）快速摇动起电机的手柄时，验电羽张开的角度变大。据此现象，请提出一个可探究的科学问题：________ 。
【答案】（1）验电器带上了同种电荷，同种电荷相互排斥
（2）验电羽张开角度的大小与摇动起电机的速度有关吗？
26、在“探究并联电路中的电流关系”实验中：
甲
　　
乙
(1)小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
(2)连接正确的电路后，闭合开关，电流表的示数为0.46 A，请在图乙中画出指针的位置(O为指针转轴)。
(3)小明换用不同规格的灯泡，多次改变电流表位置，将测量数据记录在下表中。
实验次数 支路电流I1/A 支路电流I2/A 干路电流I总/A
1 0.30 0.16 0.46
2 0.20 0.20 0.40
3 0.24 0.34 0.58
分析数据得出结论：在并联电路中，________________________。
【答案】 (1)如答图所示：
甲
（2）如答图所示：　　乙
(3)干路电流等于各支路电流之和
五、计算类题。
27、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
