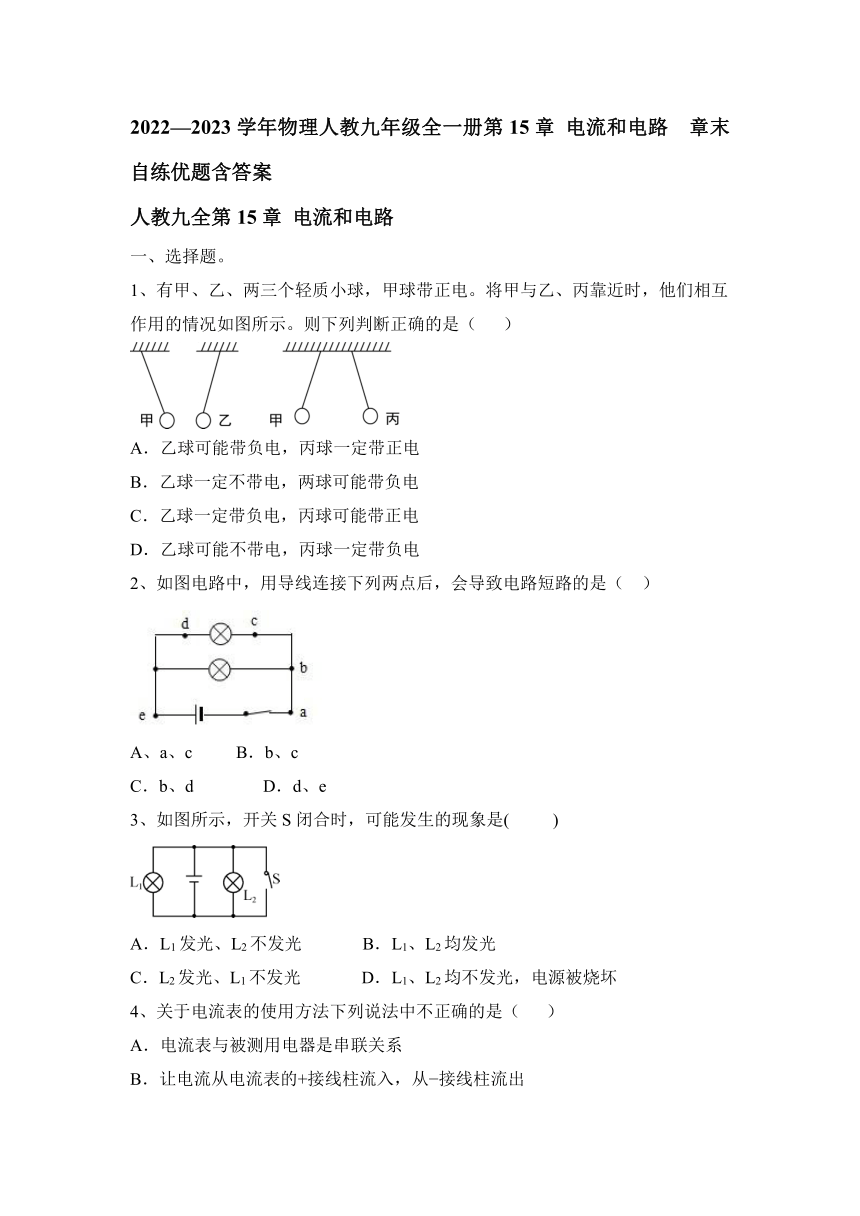

2022—2023学年物理人教九年级全一册第15章 电流和电路 章末自练优题（含答案）

2022—2023学年物理人教九年级全一册第15章 电流和电路 章末自练优题含答案
人教九全第15章 电流和电路
一、选择题。
1、有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
2、如图电路中，用导线连接下列两点后，会导致电路短路的是（ ）
A、a、c B．b、c
C．b、d D．d、e
3、如图所示，开关S闭合时，可能发生的现象是( )
A．L1发光、L2不发光 B．L1、L2均发光
C．L2发光、L1不发光 D．L1、L2均不发光，电源被烧坏
4、关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出

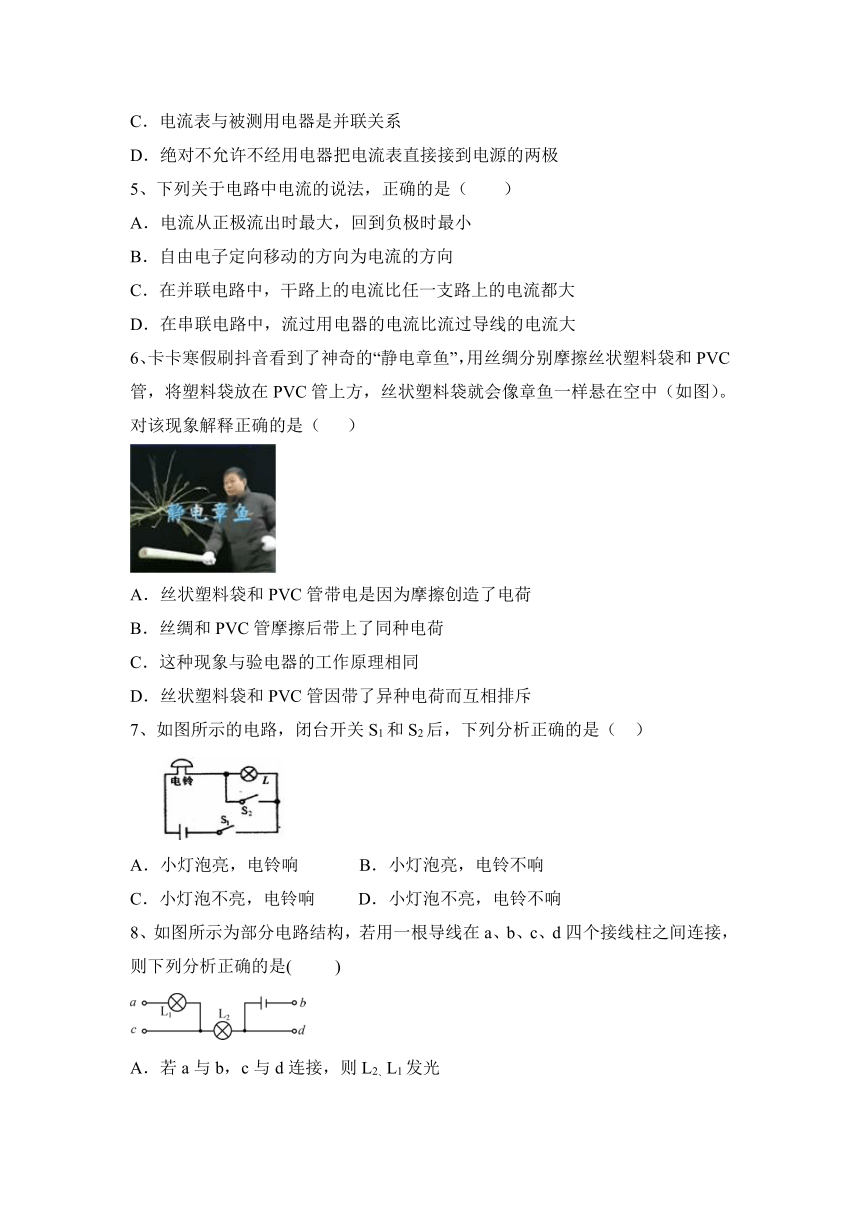

C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
5、下列关于电路中电流的说法，正确的是（ ）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
6、卡卡寒假刷抖音看到了神奇的“静电章鱼”，用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中（如图）。对该现象解释正确的是（ ）
A．丝状塑料袋和PVC管带电是因为摩擦创造了电荷
B．丝绸和PVC管摩擦后带上了同种电荷
C．这种现象与验电器的工作原理相同
D．丝状塑料袋和PVC管因带了异种电荷而互相排斥
7、如图所示的电路，闭台开关S1和S2后，下列分析正确的是（ ）
A．小灯泡亮，电铃响 B．小灯泡亮，电铃不响
C．小灯泡不亮，电铃响 D．小灯泡不亮，电铃不响
8、如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是( )
A．若a与b，c与d连接，则L2、L1发光
B．若a与b，b与d 连接，则只有L2发光

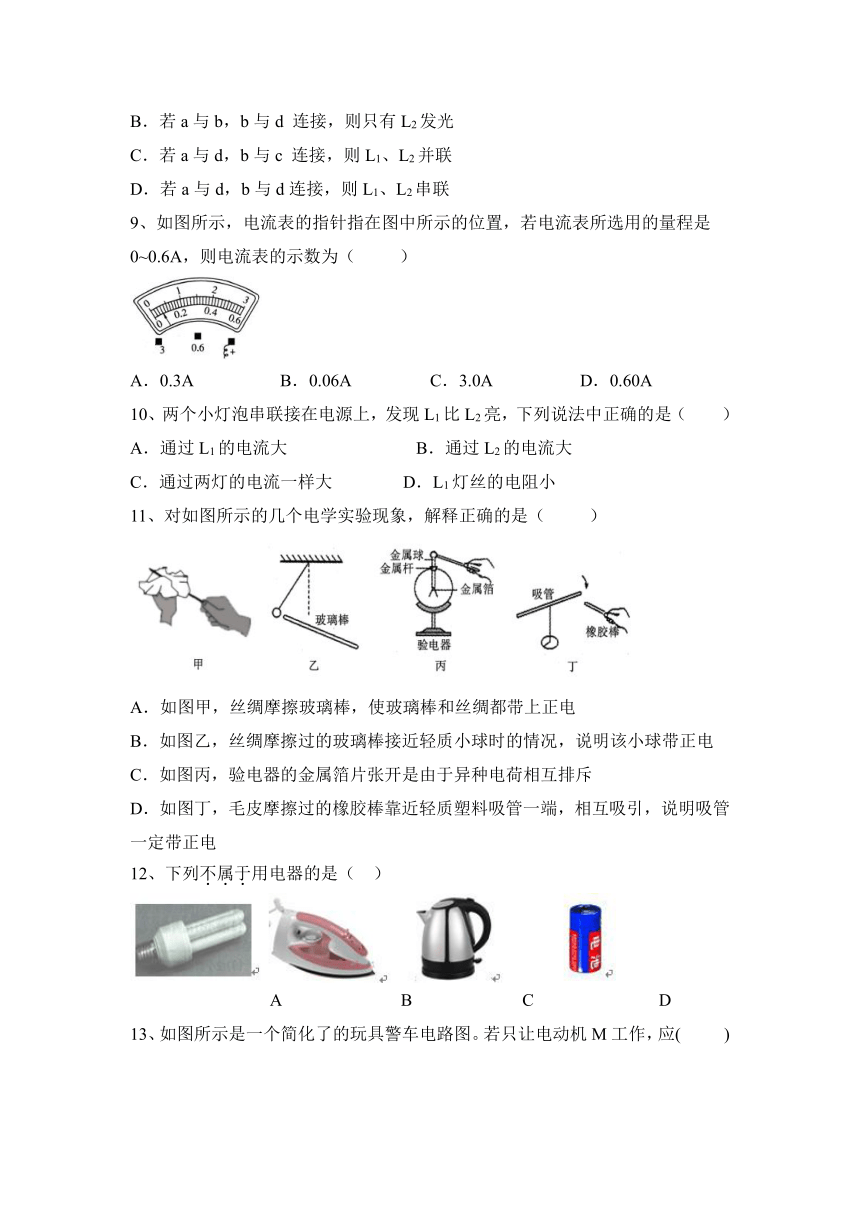

C．若a与d，b与c 连接，则L1、L2并联
D．若a与d，b与d连接，则L1、L2串联
9、如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
10、两个小灯泡串联接在电源上，发现L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．L1灯丝的电阻小
11、对如图所示的几个电学实验现象，解释正确的是（ ）
A．如图甲，丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电
B．如图乙，丝绸摩擦过的玻璃棒接近轻质小球时的情况，说明该小球带正电
C．如图丙，验电器的金属箔片张开是由于异种电荷相互排斥
D．如图丁，毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，说明吸管一定带正电
12、下列不属于用电器的是（ ）
A B C D

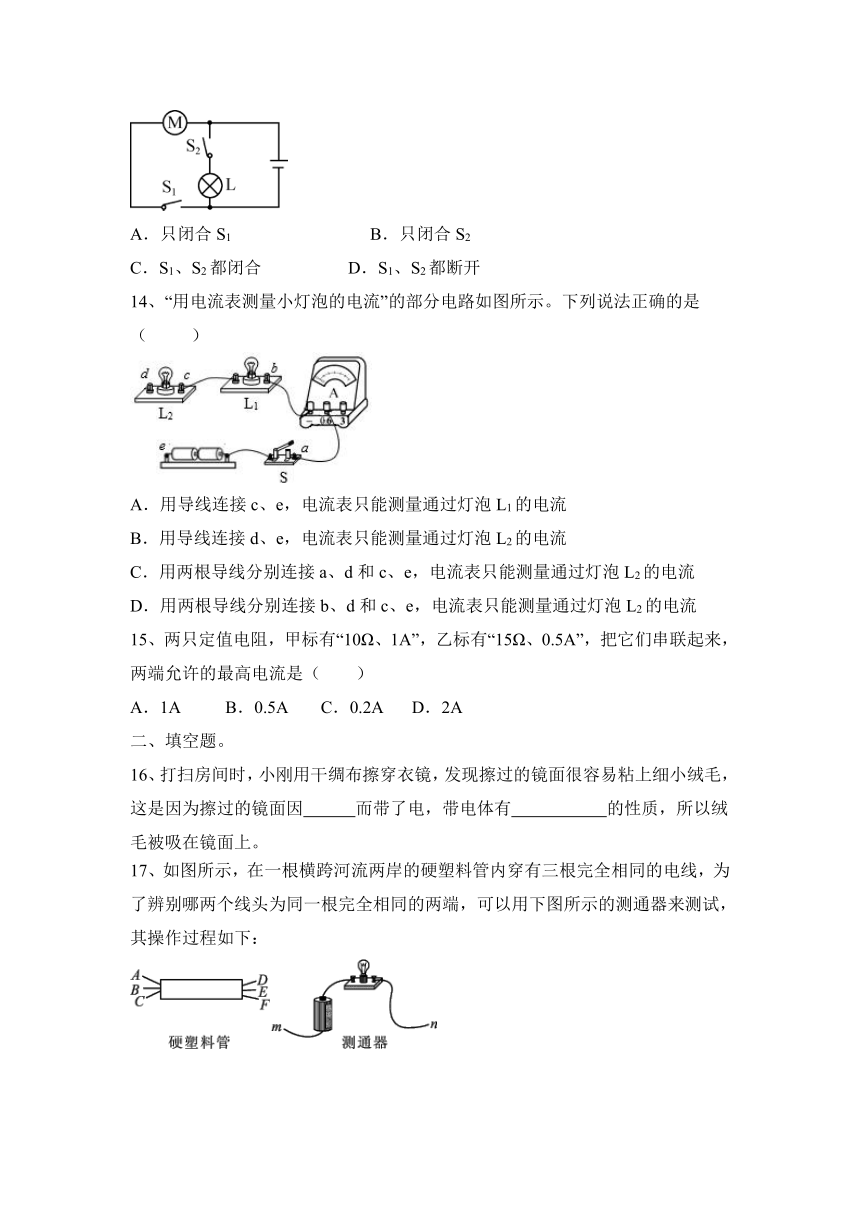

13、如图所示是一个简化了的玩具警车电路图。若只让电动机M工作，应( )
A．只闭合S1 B．只闭合S2
C．S1、S2都闭合 D．S1、S2都断开
14、“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
15、两只定值电阻，甲标有“10Ω、1A”，乙标有“15Ω、0.5A”，把它们串联起来，两端允许的最高电流是（　　）
A．1A B．0.5A C．0.2A D．2A
二、填空题。
16、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。
17、如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根完全相同的两端，可以用下图所示的测通器来测试，其操作过程如下：

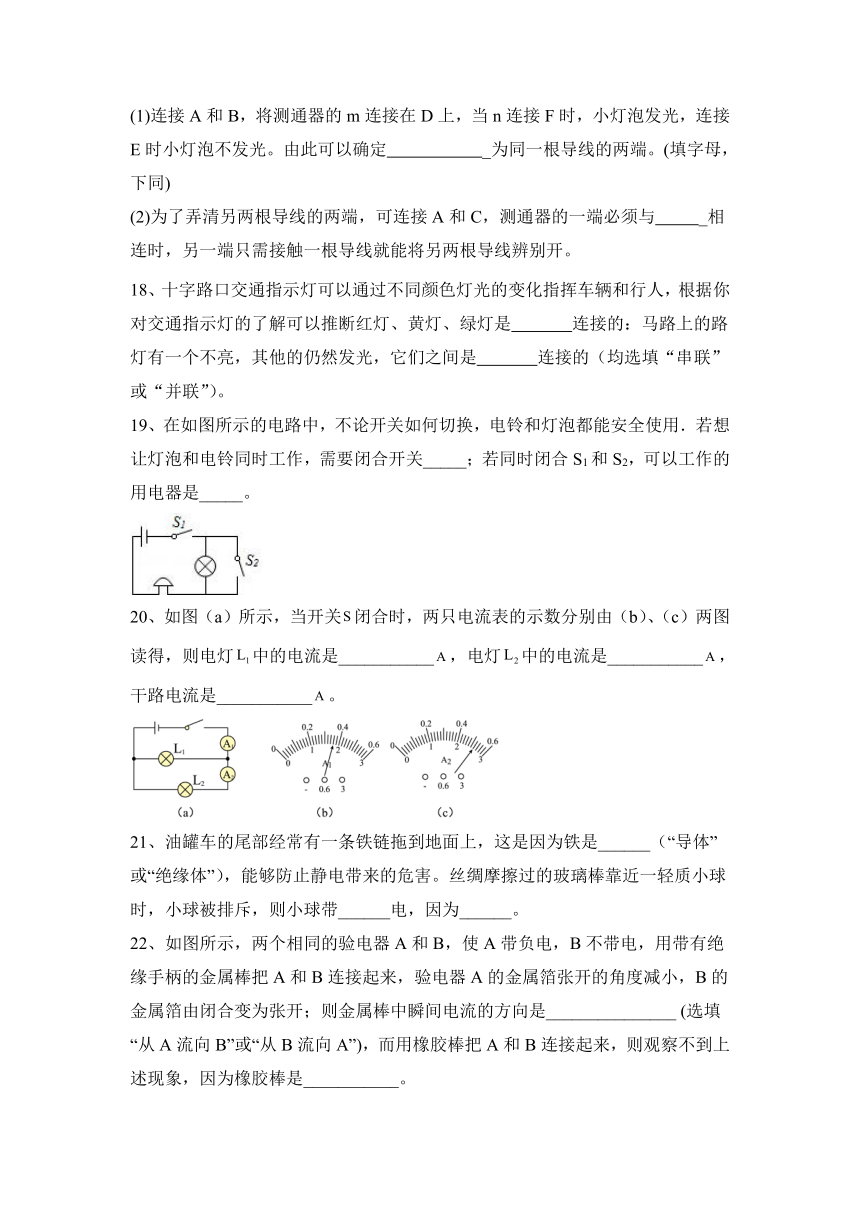

(1)连接A和B，将测通器的m连接在D上，当n连接F时，小灯泡发光，连接E时小灯泡不发光。由此可以确定 _为同一根导线的两端。(填字母，下同)
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 _相连时，另一端只需接触一根导线就能将另两根导线辨别开。
18、十字路口交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人，根据你对交通指示灯的了解可以推断红灯、黄灯、绿灯是　 　连接的：马路上的路灯有一个不亮，其他的仍然发光，它们之间是　 　连接的（均选填“串联”或“并联”）。
19、在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭合开关_____；若同时闭合S1和S2，可以工作的用电器是_____。
20、如图（a）所示，当开关闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯中的电流是___________，电灯中的电流是___________，干路电流是___________。
21、油罐车的尾部经常有一条铁链拖到地面上，这是因为铁是______（“导体”或“绝缘体”），能够防止静电带来的危害。丝绸摩擦过的玻璃棒靠近一轻质小球时，小球被排斥，则小球带______电，因为______。
22、如图所示，两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，验电器A的金属箔张开的角度减小，B的金属箔由闭合变为张开；则金属棒中瞬间电流的方向是_______________ (选填“从A流向B”或“从B流向A”)，而用橡胶棒把A和B连接起来，则观察不到上述现象，因为橡胶棒是___________。
23、某家庭电路可简化成如图所示的情况。用电器中采用了串联接法的有　 　；采用了并连接法的有　 　。
三、作图题。
24、请根据下表中给出的信息，用笔画线代替导线将图中实物图连接成完整电路．
开关状态 灯泡发光情况
只闭合S L1、L2均不发光
只断开S2 只L1发光
只断开S1 只L2发光
只断开S L1、L2均不发光
　
四、综合题。
25、（1）电流形成的原因：________ 。（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________。）
（2）规定：________ 的方向为电流方向．按此规定： ①电路闭合时，在电源外部，电流方向为：________→用电器→________。
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________。
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________。
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为_____。
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号： ） 的特点：________ 。有些二极管会发光叫________ 。
五、实验题。
26、在“探究串联电路的电流特点”的实验中，小红选用两个不同的小灯泡组成了如图所示的串联电路，然后用一个电流表分别接在a，b，c三处去测量电流．
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表的量程．
（2）在某次实验时，小红闭合开关，发现电流表指针向“0”刻度的左侧偏转，连接过程中存在的错误是______________________．
（3）排除故障后，她测量了a、b、c三处的电流，又改变小灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异．下列分析正确的是________．
Ia/A Ib/A Ic/A
0.16 0.15 0.14
A．可能是因为存在测量误差
B．是因为没有对电流表调零
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
（4）小红进行多次实验的主要目的是________（填序号）．
①寻找普遍规律 ②减小实验误差
六、计算类综合题。
27、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2022—2023学年物理人教九年级全一册第15章 电流和电路 章末自练优题含答案
人教九全第15章 电流和电路
一、选择题。
1、有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
【答案】A
2、如图电路中，用导线连接下列两点后，会导致电路短路的是（ ）
A、a、c B．b、c
C．b、d D．d、e
【答案】C
3、如图所示，开关S闭合时，可能发生的现象是( )
A．L1发光、L2不发光 B．L1、L2均发光
C．L2发光、L1不发光 D．L1、L2均不发光，电源被烧坏
【答案】D
4、关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
【答案】C
5、下列关于电路中电流的说法，正确的是（ ）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
【答案】C
6、卡卡寒假刷抖音看到了神奇的“静电章鱼”，用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中（如图）。对该现象解释正确的是（ ）
A．丝状塑料袋和PVC管带电是因为摩擦创造了电荷
B．丝绸和PVC管摩擦后带上了同种电荷
C．这种现象与验电器的工作原理相同
D．丝状塑料袋和PVC管因带了异种电荷而互相排斥
【答案】C
7、如图所示的电路，闭台开关S1和S2后，下列分析正确的是（ ）
A．小灯泡亮，电铃响 B．小灯泡亮，电铃不响
C．小灯泡不亮，电铃响 D．小灯泡不亮，电铃不响
【答案】C
8、如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是( )
A．若a与b，c与d连接，则L2、L1发光
B．若a与b，b与d 连接，则只有L2发光
C．若a与d，b与c 连接，则L1、L2并联
D．若a与d，b与d连接，则L1、L2串联
【答案】C
9、如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
【答案】B
10、两个小灯泡串联接在电源上，发现L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．L1灯丝的电阻小
【答案】C。
11、对如图所示的几个电学实验现象，解释正确的是（ ）
A．如图甲，丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电
B．如图乙，丝绸摩擦过的玻璃棒接近轻质小球时的情况，说明该小球带正电
C．如图丙，验电器的金属箔片张开是由于异种电荷相互排斥
D．如图丁，毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，说明吸管一定带正电
【答案】B
12、下列不属于用电器的是（ ）
A B C D
【答案】D
13、如图所示是一个简化了的玩具警车电路图。若只让电动机M工作，应( )
A．只闭合S1 B．只闭合S2
C．S1、S2都闭合 D．S1、S2都断开
【答案】A
14、“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
【答案】A
15、两只定值电阻，甲标有“10Ω、1A”，乙标有“15Ω、0.5A”，把它们串联起来，两端允许的最高电流是（　　）
A．1A B．0.5A C．0.2A D．2A
【答案】B。
二、填空题。
16、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。
【答案】摩擦 吸引轻小物体
17、如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根完全相同的两端，可以用下图所示的测通器来测试，其操作过程如下：
(1)连接A和B，将测通器的m连接在D上，当n连接F时，小灯泡发光，连接E时小灯泡不发光。由此可以确定 _为同一根导线的两端。(填字母，下同)
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 _相连时，另一端只需接触一根导线就能将另两根导线辨别开。
【答案】（1）C、E （2）E
18、十字路口交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人，根据你对交通指示灯的了解可以推断红灯、黄灯、绿灯是　 　连接的：马路上的路灯有一个不亮，其他的仍然发光，它们之间是　 　连接的（均选填“串联”或“并联”）。
【答案】并联；并联。
19、在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭合开关_____；若同时闭合S1和S2，可以工作的用电器是_____。
【答案】S1 电铃
20、如图（a）所示，当开关闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯中的电流是___________，电灯中的电流是___________，干路电流是___________。
【答案】
21、油罐车的尾部经常有一条铁链拖到地面上，这是因为铁是______（“导体”或“绝缘体”），能够防止静电带来的危害。丝绸摩擦过的玻璃棒靠近一轻质小球时，小球被排斥，则小球带______电，因为______。
【答案】导体 正 同种电荷互相排斥
22、如图所示，两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，验电器A的金属箔张开的角度减小，B的金属箔由闭合变为张开；则金属棒中瞬间电流的方向是_______________ (选填“从A流向B”或“从B流向A”)，而用橡胶棒把A和B连接起来，则观察不到上述现象，因为橡胶棒是___________。
【答案】从B流向A 绝缘体
23、某家庭电路可简化成如图所示的情况。用电器中采用了串联接法的有　 　；采用了并连接法的有　 　。
【答案】小彩灯；灯泡、电视和台灯。
三、作图题。
24、请根据下表中给出的信息，用笔画线代替导线将图中实物图连接成完整电路．
开关状态 灯泡发光情况
只闭合S L1、L2均不发光
只断开S2 只L1发光
只断开S1 只L2发光
只断开S L1、L2均不发光
　
【答案】如图所示：
四、综合题。
25、（1）电流形成的原因：________ 。（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________。）
（2）规定：________ 的方向为电流方向．按此规定： ①电路闭合时，在电源外部，电流方向为：________→用电器→________。
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________。
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________。
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为_____。
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号： ） 的特点：________ 。有些二极管会发光叫________ 。
【答案】（1）电荷的定向移动 正电荷 负电荷 正、负电荷
（2）正电荷定向移动 正极 负极 相反 自由电子 相反、B、
单向导电性、发光二极管
五、实验题。
26、在“探究串联电路的电流特点”的实验中，小红选用两个不同的小灯泡组成了如图所示的串联电路，然后用一个电流表分别接在a，b，c三处去测量电流．
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表的量程．
（2）在某次实验时，小红闭合开关，发现电流表指针向“0”刻度的左侧偏转，连接过程中存在的错误是______________________．
（3）排除故障后，她测量了a、b、c三处的电流，又改变小灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异．下列分析正确的是________．
Ia/A Ib/A Ic/A
0.16 0.15 0.14
A．可能是因为存在测量误差
B．是因为没有对电流表调零
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
（4）小红进行多次实验的主要目的是________（填序号）．
①寻找普遍规律 ②减小实验误差
【答案】（1）试触 （2）电流表正负接线柱接反了 （3）A （4）①
六、计算类综合题。
27、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
