第四章 光 现 象
综合专题提升七

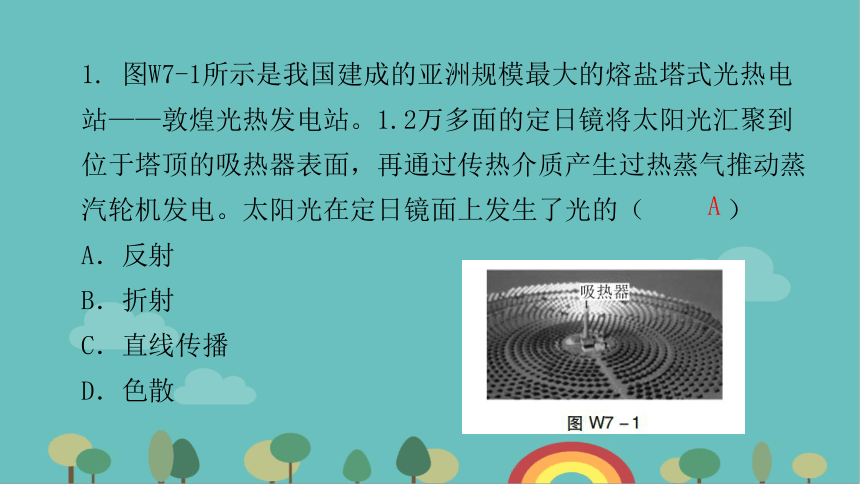

1. 图W7-1所示是我国建成的亚洲规模最大的熔盐塔式光热电站——敦煌光热发电站。1.2万多面的定日镜将太阳光汇聚到位于塔顶的吸热器表面，再通过传热介质产生过热蒸气推动蒸汽轮机发电。太阳光在定日镜面上发生了光的（　 　 ）A．反射
B．折射
C．直线传播
D．色散
A

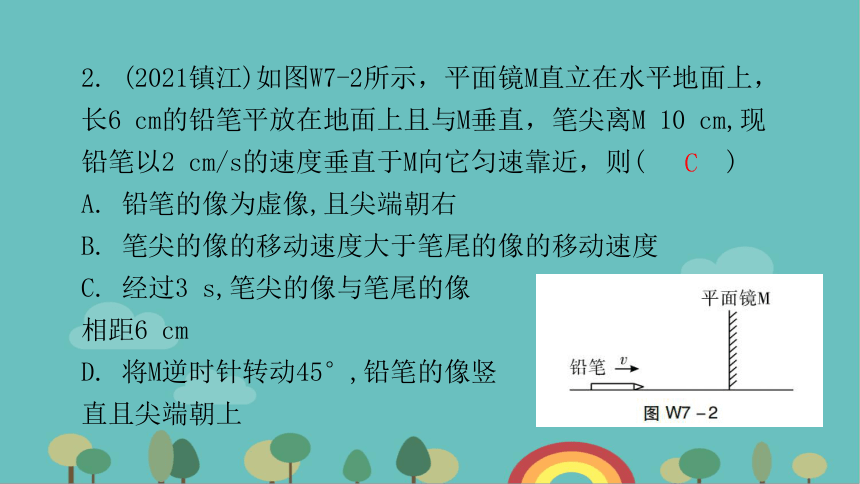

2. (2021镇江)如图W7-2所示，平面镜M直立在水平地面上，长6 cm的铅笔平放在地面上且与M垂直，笔尖离M 10 cm,现铅笔以2 cm/s的速度垂直于M向它匀速靠近，则(　 　 )
A. 铅笔的像为虚像,且尖端朝右
B. 笔尖的像的移动速度大于笔尾的像的移动速度
C. 经过3 s,笔尖的像与笔尾的像
相距6 cm
D. 将M逆时针转动45°,铅笔的像竖
直且尖端朝上
C

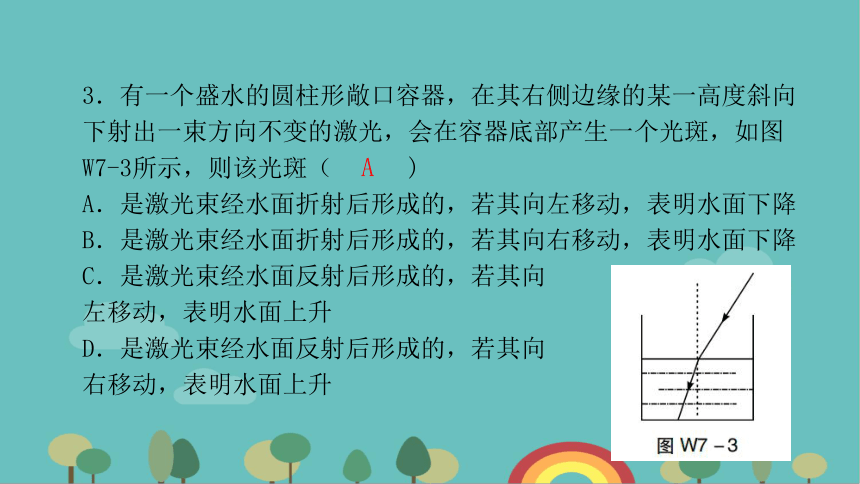

3．有一个盛水的圆柱形敞口容器，在其右侧边缘的某一高度斜向下射出一束方向不变的激光，会在容器底部产生一个光斑，如图W7-3所示，则该光斑（　 　 )
A．是激光束经水面折射后形成的，若其向左移动，表明水面下降
B．是激光束经水面折射后形成的，若其向右移动，表明水面下降
C．是激光束经水面反射后形成的，若其向
左移动，表明水面上升
D．是激光束经水面反射后形成的，若其向
右移动，表明水面上升
A

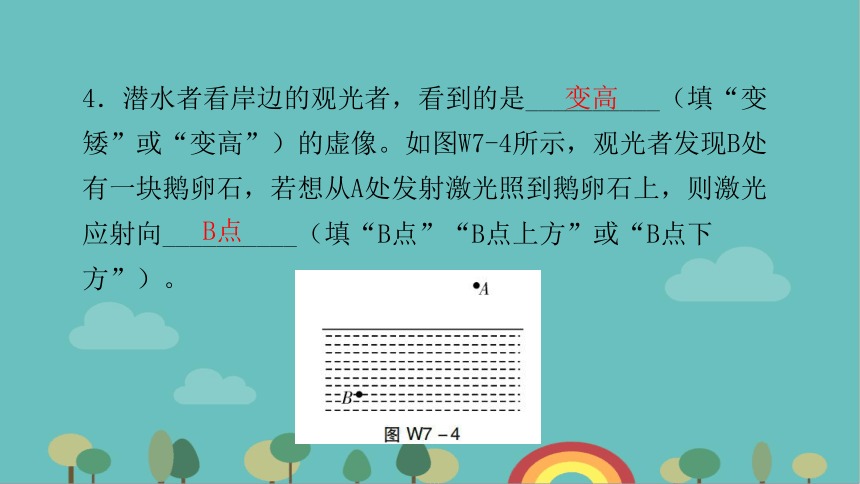

4．潜水者看岸边的观光者，看到的是__________（填“变矮”或“变高”）的虚像。如图W7-4所示，观光者发现B处有一块鹅卵石，若想从A处发射激光照到鹅卵石上，则激光应射向__________（填“B点”“B点上方”或“B点下方”）。
变高
B点

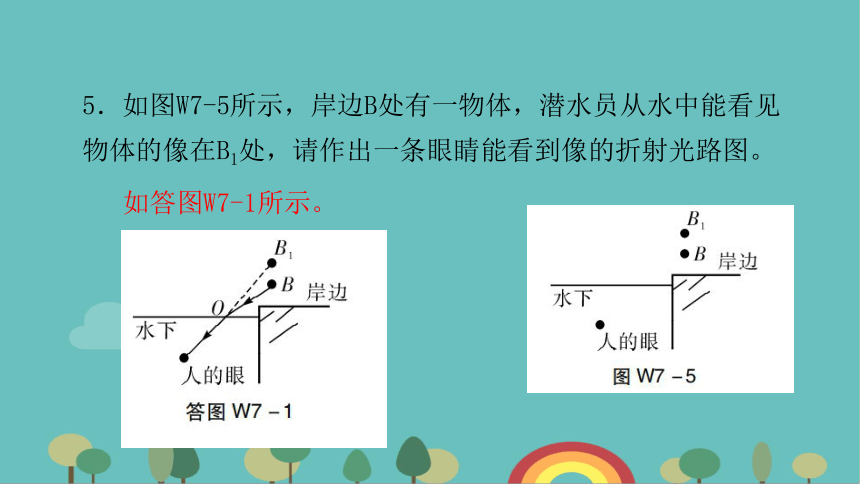

5．如图W7-5所示，岸边B处有一物体，潜水员从水中能看见物体的像在B1处，请作出一条眼睛能看到像的折射光路图。
如答图W7-1所示。

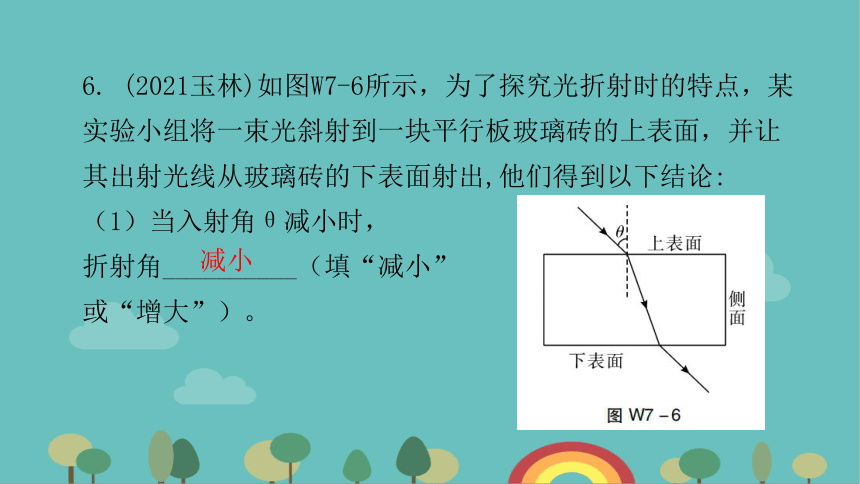

6. (2021玉林)如图W7-6所示，为了探究光折射时的特点，某实验小组将一束光斜射到一块平行板玻璃砖的上表面，并让其出射光线从玻璃砖的下表面射出,他们得到以下结论:
（1）当入射角θ减小时，
折射角__________（填“减小”
或“增大”）。
减小
（2）在光的折射现象中，光路是__________的。
（3）这一束光进入玻璃砖前的光线与离开玻璃砖后的光线的关系是__________的。
（4）若透过玻璃砖的上表面观看置于玻璃砖下表面的一枚硬币，看到硬币的位置比实际的__________(填“深”或“浅”)。
可逆
平行
浅
7．在探究平面镜成像的特点实验中，采用如图W7-7甲所示装置进行实验：
（1）为了便于观察，实验应在__________（填“较亮”或“较暗”）的环境中进行。
较暗
（2）实验中要选__________（填“较厚”或“较薄”）的玻璃板,原因是______________________________________
___________________________________________________。
（3）实验中选用玻璃板代替平面镜的原因是__________________________________________________。
（4）实验中在水平桌面上__________地放上玻璃板，记录玻璃板的位置。
较薄
避免玻璃板前后出现两个像，不易探
究成像特点
玻璃能透光，便于找到像的位置
竖直
（5）实验中选用两个相同的蜡烛是为了探究_________________________，在移动蜡烛A的过程中，像的大小__________（填“变大” “变小”或“不变”）。
（6）把点燃的蜡烛放在玻璃板__________（填“前”或“后”）。
像与物的大小关系
不变
前
（7）移动未点燃的蜡烛，直到________________________
____________________。玻璃板后不点燃的蜡烛B，却好像点燃了，若在像的位置放一光屏，光屏__________（填“能”或“不能”）承接到像，说明像是__________（填“虚”或“实”）像。
在玻璃板后让它跟点
燃的蜡烛的像重合
不能
虚
（8）刻度尺的作用是便于比较物与像___________________的关系。
（9）只点燃蜡烛A，移动蜡烛B使其与A的像完全重合，如果以5 cm/s的速度使蜡烛A远离玻璃板匀速移动2 s时，蜡烛B应__________（填“远离”或“靠近”）玻璃板__________cm，才能与蜡烛A的像完全重合。
到平面镜的距离
远离
10
（10）实验中多进行几组实验的目的是_________________
_______________________________________。
（11）如图W7-7乙所示，如果玻璃板没有竖直放置，实验中会出现的情况是_________________________________。
使实验结论更
具普遍性
蜡烛A的像与蜡烛B不能完全重合
