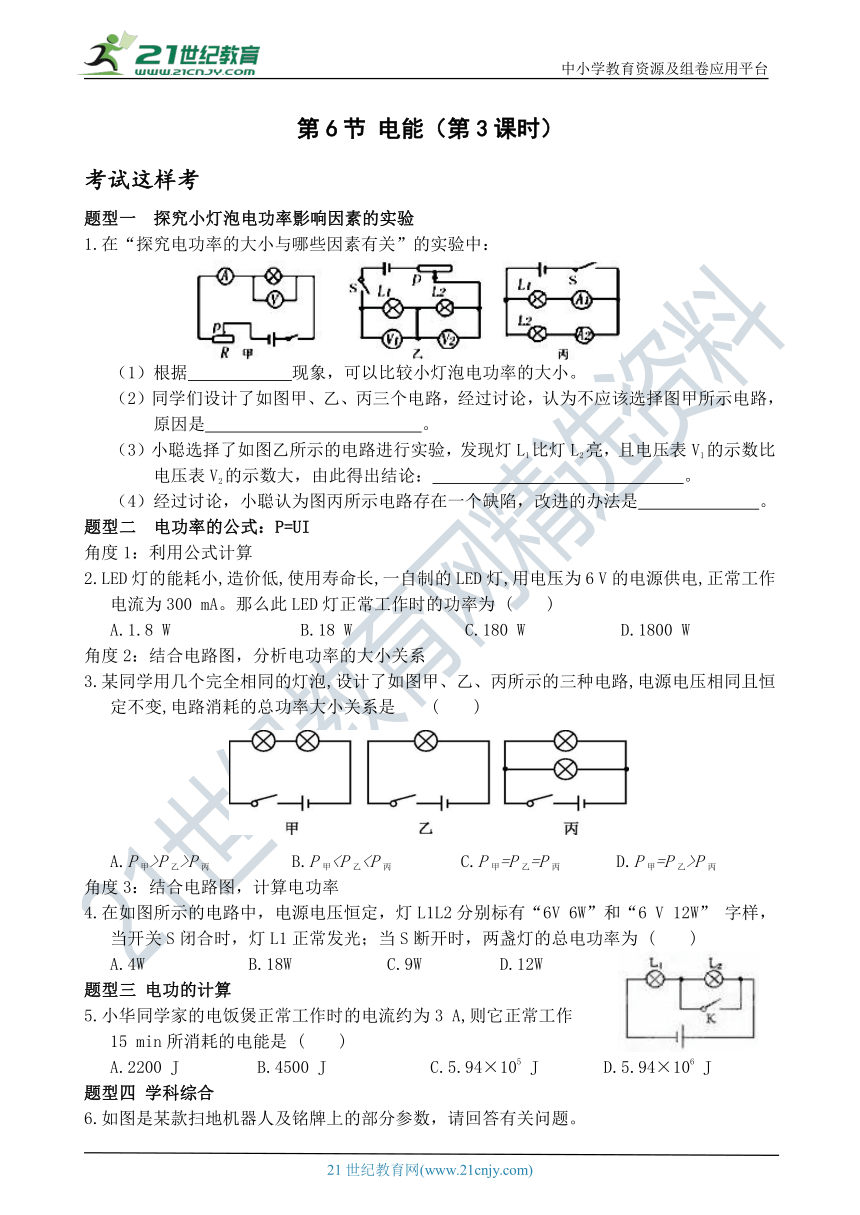

第6节 电能（第3课时）
考试这样考
题型一　探究小灯泡电功率影响因素的实验
1.在“探究电功率的大小与哪些因素有关”的实验中：
（1）根据 现象，可以比较小灯泡电功率的大小。
（2）同学们设计了如图甲、乙、丙三个电路，经过讨论，认为不应该选择图甲所示电路，
原因是 。
（3）小聪选择了如图乙所示的电路进行实验，发现灯L1比灯L2亮，且电压表V1的示数比
电压表V2的示数大，由此得出结论： 。
（4）经过讨论，小聪认为图丙所示电路存在一个缺陷，改进的办法是 。
题型二　电功率的公式：P=UI
角度1：利用公式计算
2.LED灯的能耗小,造价低,使用寿命长,一自制的LED灯,用电压为6 V的电源供电,正常工作
电流为300 mA。那么此LED灯正常工作时的功率为 (　　)
A.1.8 W B.18 W C.180 W D.1800 W
角度2：结合电路图，分析电功率的大小关系
3.某同学用几个完全相同的灯泡,设计了如图甲、乙、丙所示的三种电路,电源电压相同且恒
定不变,电路消耗的总功率大小关系是 (　　)
A.P甲>P乙>P丙 B.P甲P丙
角度3：结合电路图，计算电功率
4.在如图所示的电路中，电源电压恒定，灯L1L2分别标有“6V 6W”和“6 V 12W” 字样，
当开关S闭合时，灯L1正常发光；当S断开时，两盏灯的总电功率为 ( 　 )
A.4W　　 B.18W　　 C.9W　　 D.12W
题型三 电功的计算
5.小华同学家的电饭煲正常工作时的电流约为3 A,则它正常工作
15 min所消耗的电能是 (　　)
A.2200 J B.4500 J C.5.94×105 J D.5.94×106 J
题型四 学科综合

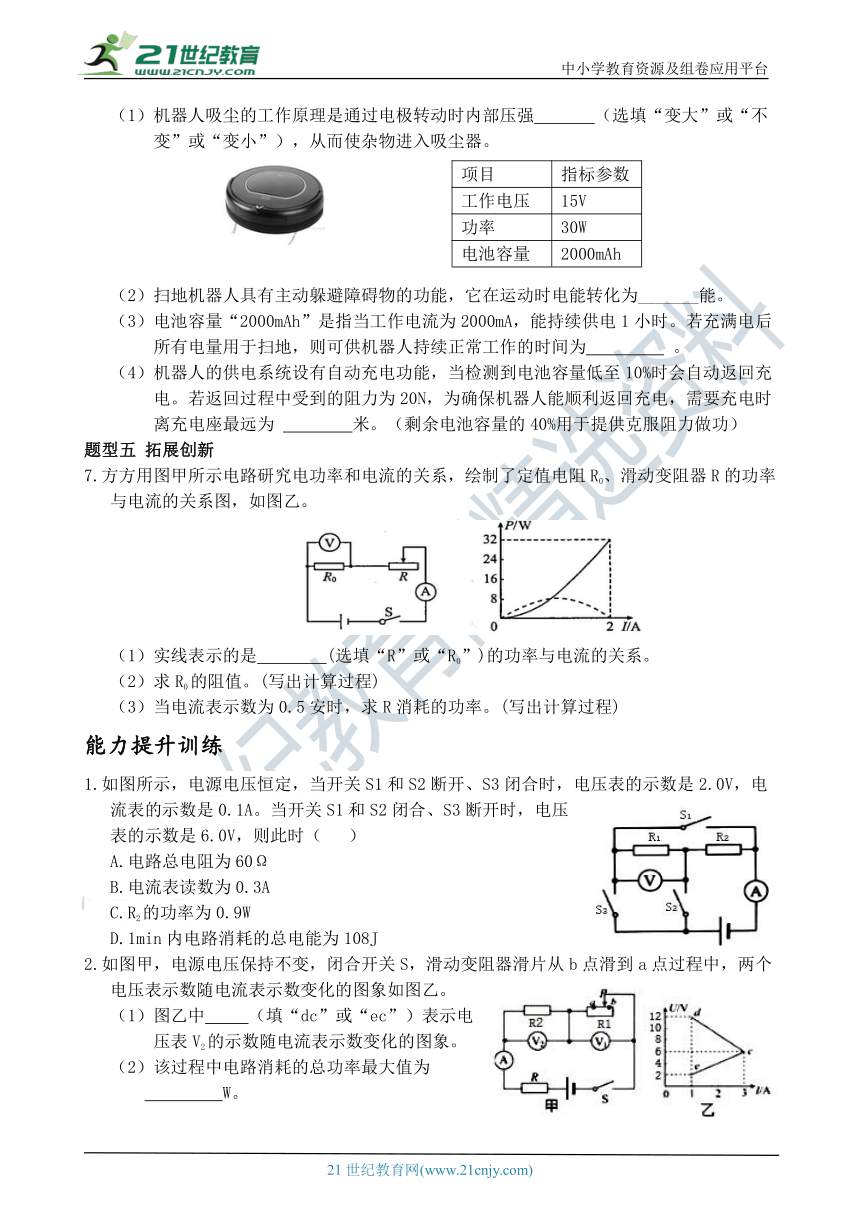

6.如图是某款扫地机器人及铭牌上的部分参数，请回答有关问题。
（1）机器人吸尘的工作原理是通过电极转动时内部压强 （选填“变大”或“不
变”或“变小”），从而使杂物进入吸尘器。
项目 指标参数
工作电压 15V
功率 30W
电池容量 2000mAh
（2）扫地机器人具有主动躲避障碍物的功能，它在运动时电能转化为_______能。
（3）电池容量“2000mAh”是指当工作电流为2000mA，能持续供电1小时。若充满电后
所有电量用于扫地，则可供机器人持续正常工作的时间为 。
（4）机器人的供电系统设有自动充电功能，当检测到电池容量低至10%时会自动返回充
电。若返回过程中受到的阻力为20N，为确保机器人能顺利返回充电，需要充电时
离充电座最远为 米。（剩余电池容量的40%用于提供克服阻力做功）
题型五 拓展创新
7.方方用图甲所示电路研究电功率和电流的关系，绘制了定值电阻R0、滑动变阻器R的功率与电流的关系图，如图乙。
（1）实线表示的是 (选填“R”或“R0”)的功率与电流的关系。
（2）求R0的阻值。(写出计算过程)
（3）当电流表示数为0.5安时，求R消耗的功率。(写出计算过程)
能力提升训练
1.如图所示，电源电压恒定，当开关S1和S2断开、S3闭合时，电压表的示数是2.0V，电
流表的示数是0.1A。当开关S1和S2闭合、S3断开时，电压
表的示数是6.0V，则此时（ ）
A.电路总电阻为60Ω
B.电流表读数为0.3A
C.R2的功率为0.9W
D.1min内电路消耗的总电能为108J
2.如图甲，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个
电压表示数随电流表示数变化的图象如图乙。
（1）图乙中 （填“dc”或“ec”）表示电
压表V2的示数随电流表示数变化的图象。
（2）该过程中电路消耗的总功率最大值为
W。
参考答案
考试这样考
1.（1）灯的亮度；（2）无法利用控制变量法探究电流做功与电压、电流的关系；（3）灯泡实际功率越大，灯泡越亮；（4）在干路中串联接入一个滑动变阻器.
2.A 3.B 4.A 5.C
6. 小于；机械；1； 216．
7.（1）R0
（2）当I=2A时P R0=32W R0=8Ω
（3）当I'=0.5A时U R0=0.5A×8Ω=4V
电源电压U=
U'R=12V PR=12V×0.5A=6W
能力提升训练
1.C 2.ce 45
