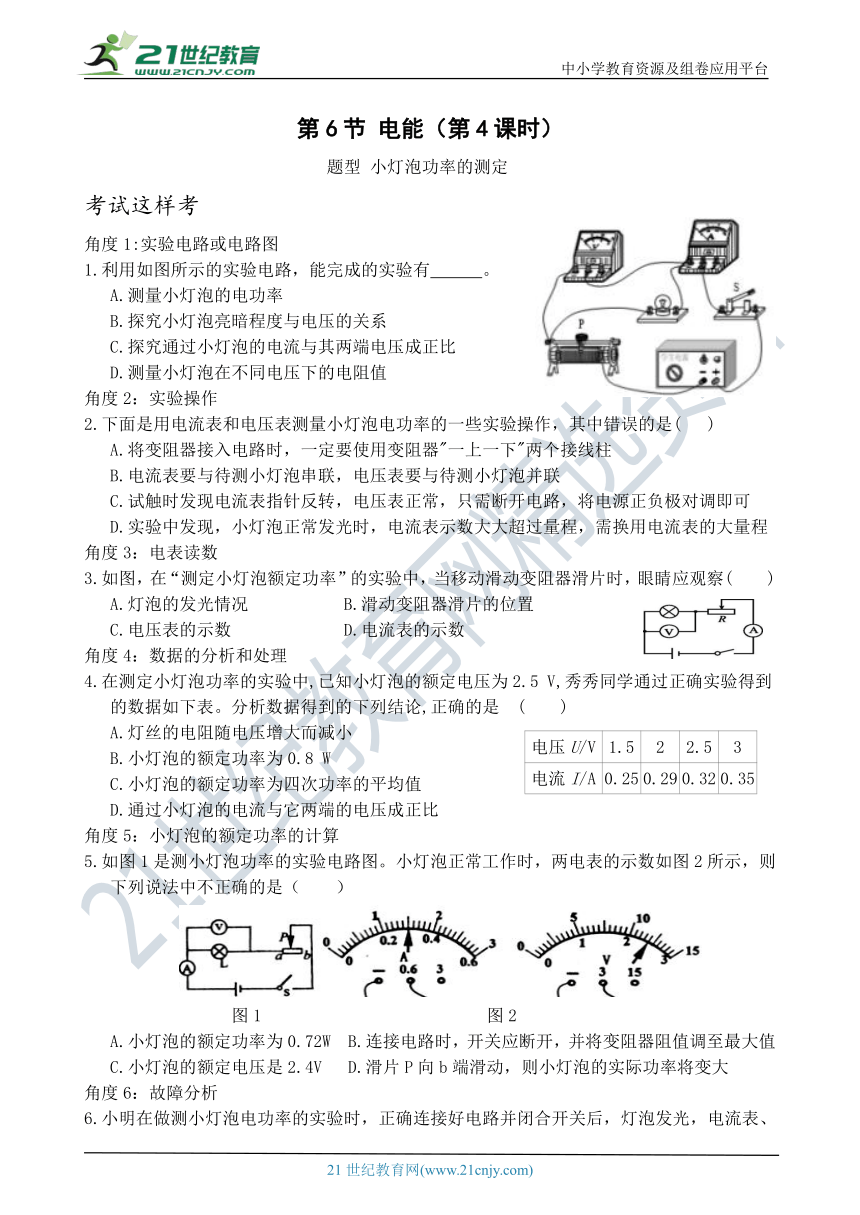

第6节 电能（第4课时）
题型 小灯泡功率的测定
考试这样考
角度1:实验电路或电路图
1.利用如图所示的实验电路，能完成的实验有 。
A.测量小灯泡的电功率
B.探究小灯泡亮暗程度与电压的关系
C.探究通过小灯泡的电流与其两端电压成正比
D.测量小灯泡在不同电压下的电阻值
角度2：实验操作
2.下面是用电流表和电压表测量小灯泡电功率的一些实验操作，其中错误的是( )
A.将变阻器接入电路时，一定要使用变阻器"一上一下"两个接线柱
B.电流表要与待测小灯泡串联，电压表要与待测小灯泡并联
C.试触时发现电流表指针反转，电压表正常，只需断开电路，将电源正负极对调即可
D.实验中发现，小灯泡正常发光时，电流表示数大大超过量程，需换用电流表的大量程
角度3：电表读数
3.如图，在“测定小灯泡额定功率”的实验中，当移动滑动变阻器滑片时，眼睛应观察(　　)
A.灯泡的发光情况 B.滑动变阻器滑片的位置
C.电压表的示数 D.电流表的示数
角度4：数据的分析和处理
4.在测定小灯泡功率的实验中,已知小灯泡的额定电压为2.5 V,秀秀同学通过正确实验得到
的数据如下表。分析数据得到的下列结论,正确的是 (　　)
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝的电阻随电压增大而减小
B.小灯泡的额定功率为0.8 W
C.小灯泡的额定功率为四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
角度5：小灯泡的额定功率的计算
5.如图1是测小灯泡功率的实验电路图。小灯泡正常工作时，两电表的示数如图2所示，则下列说法中不正确的是（　　）
图1 图2
A.小灯泡的额定功率为0.72W B.连接电路时，开关应断开，并将变阻器阻值调至最大值
C.小灯泡的额定电压是2.4V D.滑片P向b端滑动，则小灯泡的实际功率将变大
角度6：故障分析

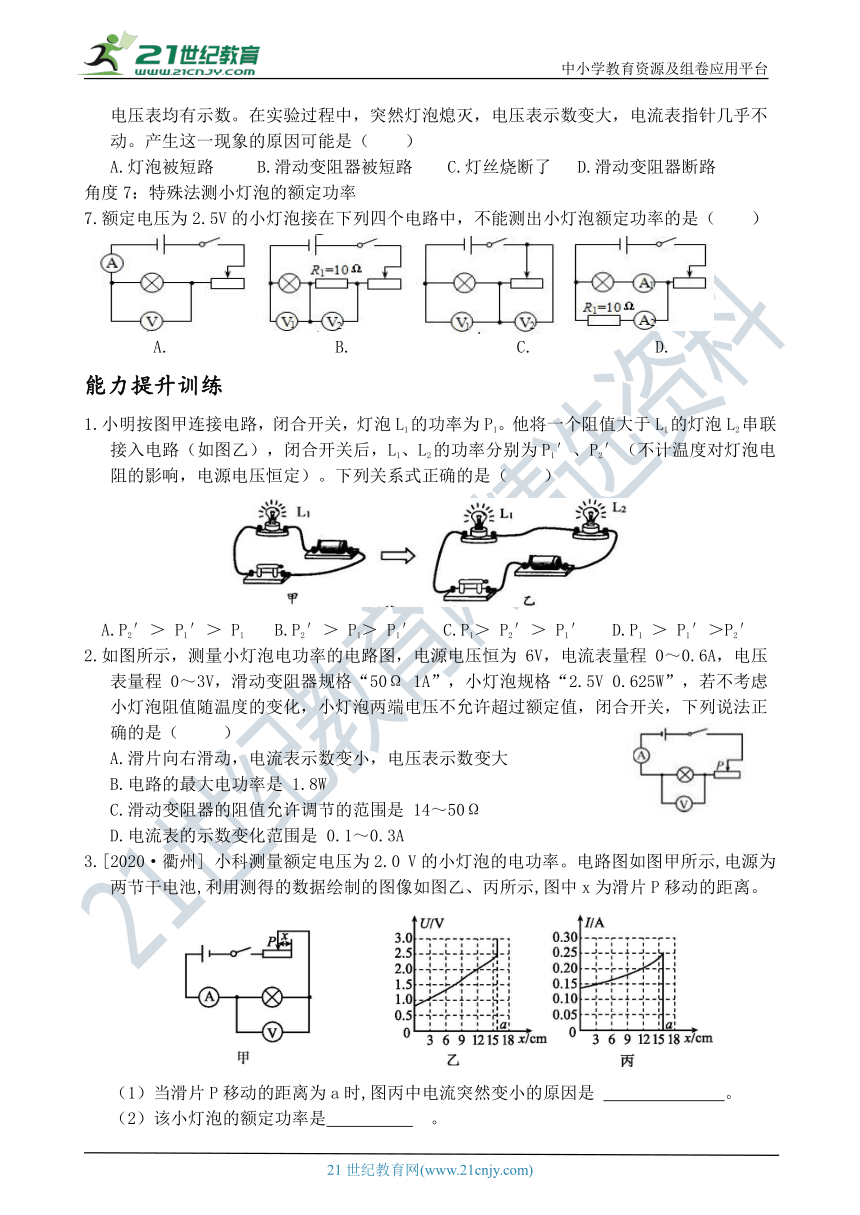

6.小明在做测小灯泡电功率的实验时，正确连接好电路并闭合开关后，灯泡发光，电流表、
电压表均有示数。在实验过程中，突然灯泡熄灭，电压表示数变大，电流表指针几乎不
动。产生这一现象的原因可能是（ ）
A.灯泡被短路 B.滑动变阻器被短路 C.灯丝烧断了 D.滑动变阻器断路
角度7：特殊法测小灯泡的额定功率
7.额定电压为2.5V的小灯泡接在下列四个电路中，不能测出小灯泡额定功率的是（　　）
A. B. C. D.
能力提升训练
1.小明按图甲连接电路，闭合开关，灯泡L1的功率为P1。他将一个阻值大于L1的灯泡L2串联接入电路（如图乙），闭合开关后，L1、L2的功率分别为P1′、P2′（不计温度对灯泡电阻的影响，电源电压恒定）。下列关系式正确的是（ ）
A.P2′＞ P1′＞ P1 B.P2′＞ P1＞ P1′ C.P1＞ P2′＞ P1′ D.P1 ＞ P1′＞P2′
2.如图所示，测量小灯泡电功率的电路图，电源电压恒为 6V，电流表量程 0～0.6A，电压
表量程 0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑
小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正
确的是（ ）
A.滑片向右滑动，电流表示数变小，电压表示数变大
B.电路的最大电功率是 1.8W
C.滑动变阻器的阻值允许调节的范围是 14～50Ω
D.电流表的示数变化范围是 0.1～0.3A
3.[2020·衢州] 小科测量额定电压为2.0 V的小灯泡的电功率。电路图如图甲所示,电源为
两节干电池,利用测得的数据绘制的图像如图乙、丙所示,图中x为滑片P移动的距离。
（1）当滑片P移动的距离为a时,图丙中电流突然变小的原因是 　 。
（2）该小灯泡的额定功率是　　　　　　。
参考答案
考试这样考
1.AD 2.C 3.C 4.B 5.D 6.C 7.C
能力提升训练
1.C 2.C 3.8.(1)灯丝断了　(2)0.4 W
