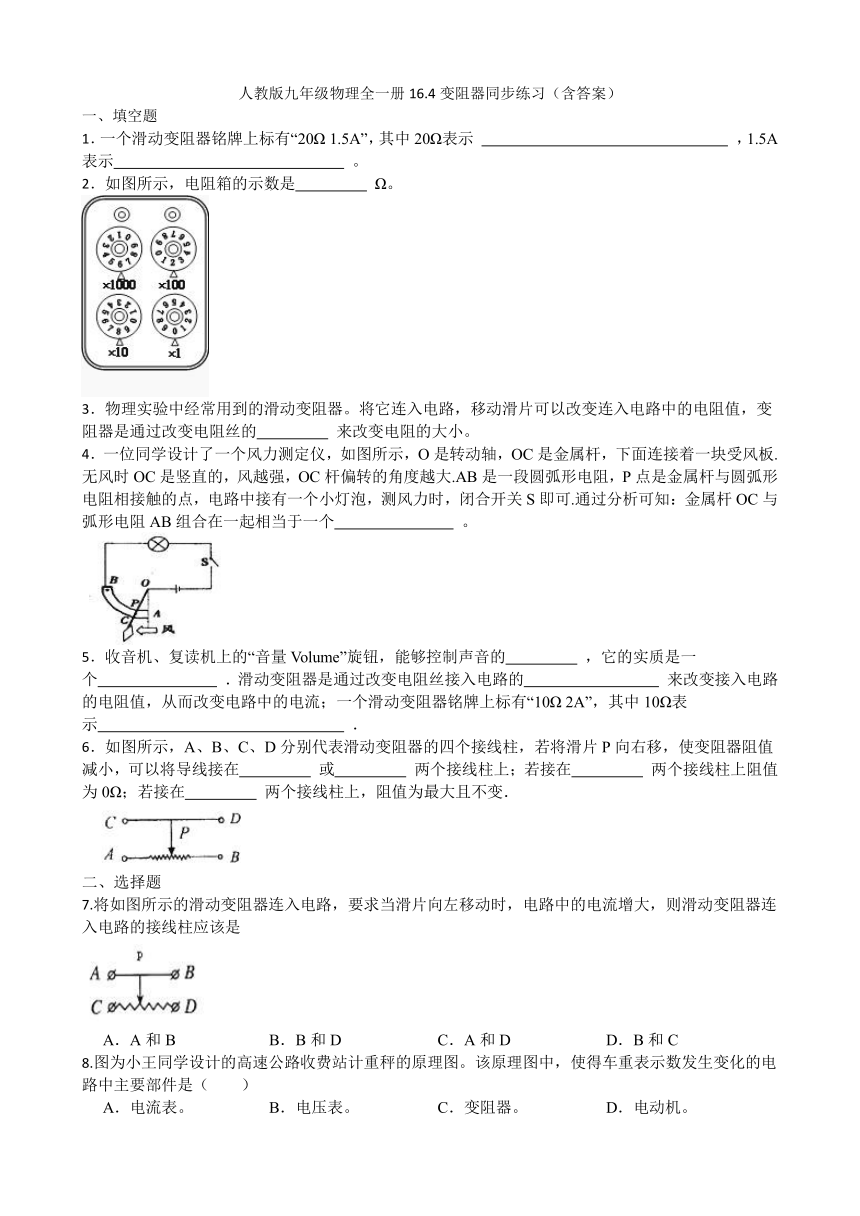

人教版九年级物理全一册16.4变阻器同步练习（含答案）

人教版九年级物理全一册16.4变阻器同步练习（含答案）
一、填空题
1．一个滑动变阻器铭牌上标有“20Ω 1.5A”，其中20Ω表示 　 　 ，1.5A表示　 　 。
2．如图所示，电阻箱的示数是　 　 Ω。
3．物理实验中经常用到的滑动变阻器。将它连入电路，移动滑片可以改变连入电路中的电阻值，变阻器是通过改变电阻丝的　 　 来改变电阻的大小。
4．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板.无风时OC是竖直的，风越强，OC杆偏转的角度越大.AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可.通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个　 　 。
5．收音机、复读机上的“音量Volume”旋钮，能够控制声音的　 　 ，它的实质是一个　 　 ．滑动变阻器是通过改变电阻丝接入电路的　 　 来改变接入电路的电阻值，从而改变电路中的电流；一个滑动变阻器铭牌上标有“10Ω 2A”，其中10Ω表示　 　 ．
6．如图所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在　 　 或　 　 两个接线柱上；若接在　 　 两个接线柱上阻值为0Ω；若接在　 　 两个接线柱上，阻值为最大且不变．
二、选择题
7.将如图所示的滑动变阻器连入电路，要求当滑片向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应该是
A．A和B B．B和D C．A和D D．B和C
8.图为小王同学设计的高速公路收费站计重秤的原理图。该原理图中，使得车重表示数发生变化的电路中主要部件是（　　）
A．电流表。 B．电压表。 C．变阻器。 D．电动机。

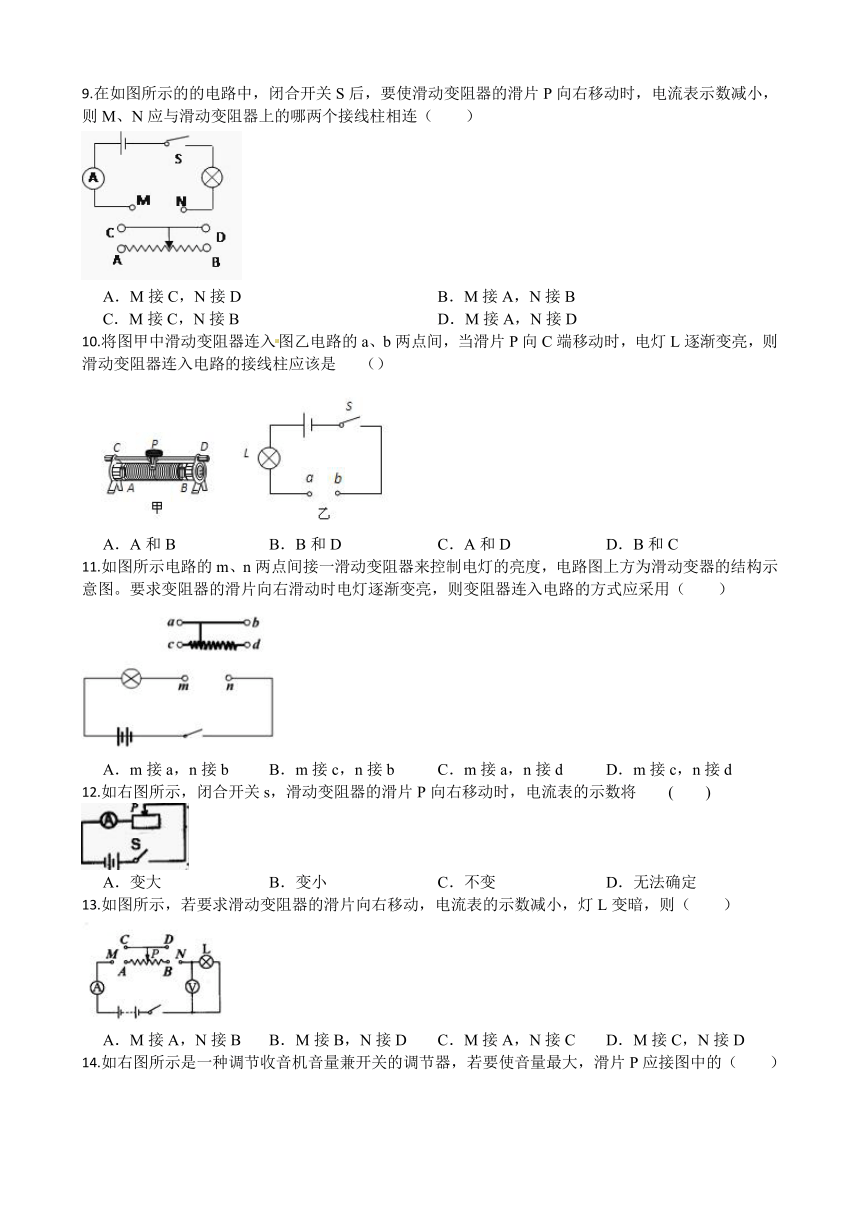

9.在如图所示的的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表示数减小，则M、N应与滑动变阻器上的哪两个接线柱相连（　　）
A．M接C，N接D　 B．M接A，N接B　
C．M接C，N接B D．M接A，N接D
10.将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是 （）
A．A和B B．B和D C．A和D D．B和C
11.如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（　　）
A．m接a，n接b B．m接c，n接b C．m接a，n接d D．m接c，n接d
12.如右图所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将 (　　)
A．变大 B．变小 C．不变 D．无法确定
13.如图所示，若要求滑动变阻器的滑片向右移动，电流表的示数减小，灯L变暗，则（　　）
A．M接A，N接B B．M接B，N接D C．M接A，N接C D．M接C，N接D
14.如右图所示是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片P应接图中的（　　）
A．d点 B．c点 C．b点 D．a点
15.下列说法中正确的是（　　）
A．串联电路中靠近电源正极导线通过的电流比靠近负极的导线的电流大
B．电路中没有电流通过时电路中电阻为零
C．在使用滑动变阻器改变灯泡亮度时，滑动变阻器应与灯泡串联
D．为使两灯同时亮同时灭，两灯可以是串联也可以是并联
16.如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（　　）
A． B．
C． D．
三、实验探究题
17.压敏电阻的阻值会随压力的变化而变化，某实验小组通过如图甲的电路探究压敏电阻RF的阻值随压力变化的关系，该小组操作如下：
（1）首先，应确保电流表指针对准　 　刻度线。闭合开关前，应将滑动变阻器的滑片置于　 　端（选填“a”或“b”）；
（2）闭合开关，将滑动变阻器的滑片逐渐向另一端移动，电流表示数　 　（选填“增大”、“减小”或“不变”）；
（3）当滑片处于b端时，电流表示数如图乙，则I=　 　A；
（4）保持滑片处于b端不动，逐渐往压敏电阻上增加砝码来增大压力，观察到电流表示数逐渐变大，在此过程中，压敏电阻两端的电压　 　（选填“变大”、“变小”或“不变”）；
（5）记录数据并画出电流随砝码总质量变化的图像（如图丙），根据图丙画出压敏电阻的阻值随压力变化的图像（如图丁），由图可知，压敏电阻的阻值随压力增大而　 　（选填“增大”、“减小”或“不变”）。
答案
1.滑动变阻器的最大阻值为20Ω；允许通过的最大电流为1.5A
2.6280
3.长度
4.滑动变阻器
5.响度；滑动变阻器；电阻丝的长度；滑动变阻器的最大阻值是10Ω
6.BD；BC；CD；AB
7-14.CCDCBBCA 15.CD 16.AD
17.（1）零；a （2）增大 （3）0.18 （4）不变 （5）减小
