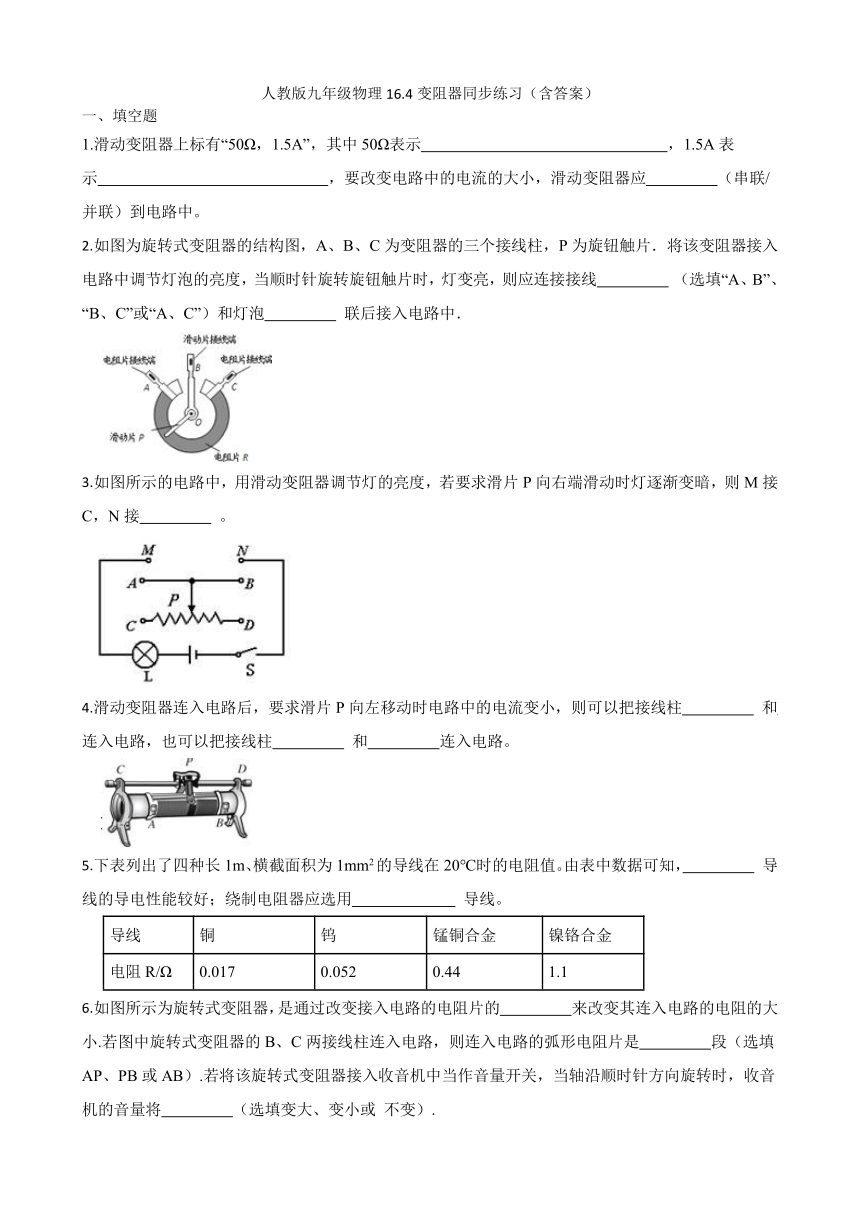

人教版九年级物理16.4变阻器同步练习（含答案）

人教版九年级物理16.4变阻器同步练习（含答案）
一、填空题
1.滑动变阻器上标有“50Ω，1.5A”，其中50Ω表示　 　，1.5A表示　 　，要改变电路中的电流的大小，滑动变阻器应　 　（串联/并联）到电路中。
2.如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线　 　 （选填“A、B”、“B、C”或“A、C”）和灯泡　 　 联后接入电路中．
3.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则M接C，N接　 　 。
4.滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱　 　 和　 　 连入电路，也可以把接线柱　 　 和　 　连入电路。
5.下表列出了四种长1m、横截面积为1mm2的导线在20℃时的电阻值。由表中数据可知，　 　 导线的导电性能较好；绕制电阻器应选用　 　 导线。
导线 铜 钨 锰铜合金 镍铬合金
电阻R/Ω 0.017 0.052 0.44 1.1
6.如图所示为旋转式变阻器，是通过改变接入电路的电阻片的　 　来改变其连入电路的电阻的大小.若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是　 　段（选填AP、PB或AB）.若将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将　 　（选填变大、变小或 不变）.
二、选择题（7-13为单选，14-15题为双选）
7.不考虑温度的影响，关于导体的电阻，下列说法正确的是（）
A．通过某导体的电流为零时，该导体的电阻是零
B．电阻表示导体对电流的阻碍作用，电流越大，导体的电阻越小
C．粗细相同的两条导线，长导线的电阻较大
D．同种材料制成的长短相同的两条导线，细导线的电阻较大
8.以下说法中正确的是（　　）
A．导体的电阻与电压成正比
B．导体的电阻与电流成反比
C．导体的电阻是导体的属性，与电压、电流没有关系
D．滑动变阻器是通过改变电阻丝的粗细来改变电阻值的
9.下列各组应用中，不属于滑动变阻器的是（　　）
A．调台灯亮度的装置 B．调收音机音量大小的电位器
C．调收音机频道的装置 D．调节电动车速度的装置
10.如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是(　　)
A．0Ω~10Ω B．0Ω~20Ω C．5Ω~20Ω D．2.5Ω~10Ω
11.某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合电键S，发现小灯不亮。接下来的操作，在以下步骤中最合理的是
A．断开电键S，更换额定功率大一点的灯泡重新实验
B．断开电键S，增加电池的节数重新实验
C．断开电键S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
12.某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻5000Ω，开始时两变阻器都处于最大阻值。下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（　　）
A．先调节R1，使电流表指针指到要求位置附近，再调节R2
B．先调节R2，使电流表指针指到要求位置附近，再调节R1
C．同时调节R1和R2，使电流表指针指到要求位置
D．交替、反复调节R1和R2，使电流表指针指到要求位置
13.一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（　　）．
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
14.(双选)如图所示为滑动变阻器的示意图，下列说法中正确的是（　　）
A．将ad两端连入电路，P向右移动，接入电路的电阻变小
B．将ac两端连入电路，P向右移动，接入电路的电阻变大
C．将bd两端连入电路，P向左移动，接入电路的电阻变小
D．将bc两端连入电路，P向左移动，接入电路的电阻变大
15.(双选)题图是由电灯和滑动变阻器组成的电路，选项中的各图与题图连接方式相同的图是（　　）
A． B．
C． D．
三、实验探究题
16.物理兴趣小组练习使用滑动变阻器控制电路，如图1所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮
（1）按要求连接实物图1并在方框内画出相应的电路图；
（2）连接电路时开关应处于　 　状态，滑动变阻器的滑片应处于　 　（A或B）端；
（3）滑片P向左移动时，电流表示数变　 　，灯泡亮度　 　（选填“变亮”、“变暗”或“不变”）；
（4）在某一测量瞬间发现电压表和电流表的示数如图3所示，则电压表示数为　 　V，电流表示数为　 　A；
（5）如移动滑片P发现两表示数均比较小且不变，则原因为　 　。
答案
1.滑动变阻器的最大阻值为50Ω；允许通过的最大电流为1.5A；串
2.A、B；串
3.A或B
4.B；C；B；D
5.铜；镍铬合金
6.长度；PB；变大
7-13 DCCDDBD 14.BD 15.AD
16.（1）
（2）断开；B
（3）大；变亮
（4）2.6；0.26
（5）滑动变阻器的下面两个接线柱同时接入电路
